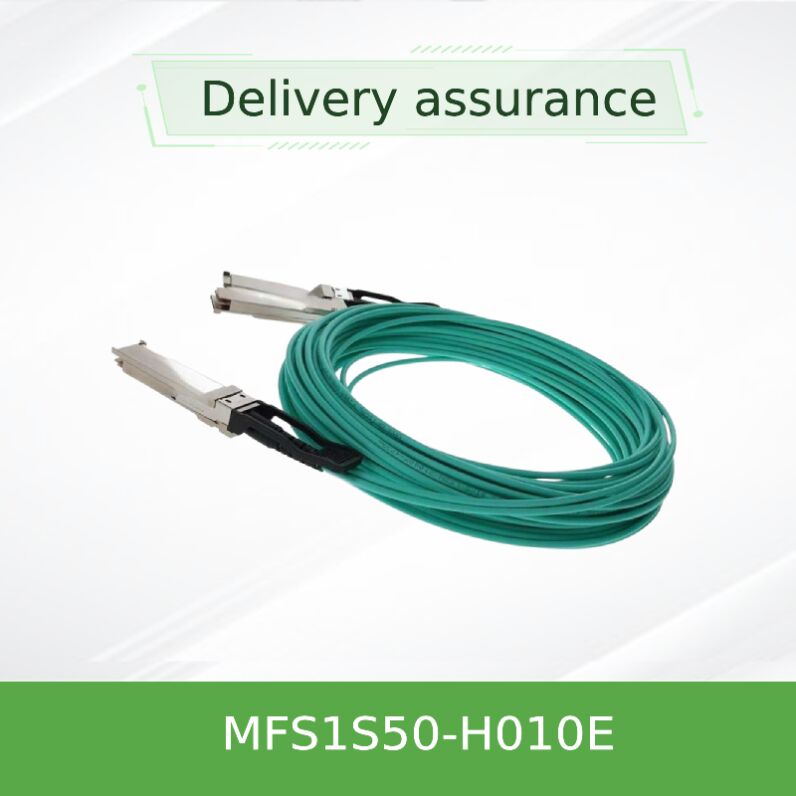

Cáp chia AOC độ trễ thấp NVIDIA MFS1S50-H010E 200G sang 2x100G QSFP56
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFS1S50-H010E |
| Tài liệu: | MFS1S50-H0xxV.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Tốc độ dữ liệu: | Lên đến 200GB/s | Loại kết nối: | QSFP56 |
| Đường kính: | 3 +/- 0,2mm | Bán kính uốn tối thiểu: | 30 mm |
| Chiều cao mắt đầu ra gần: | 70mvpp | ESMW gần cuối: | 0,265UI |
Mô tả sản phẩm
NVIDIA® MFS1S50-H010E là một cáp chia quang hoạt động hiệu suất cao (AOC) cho phép kết nối 200Gb / s đến 2x100Gb / s trong các trung tâm dữ liệu hiện đại.Được thiết kế cho môi trường chi phí nhạy cảm nhưng đòi hỏi, AOC dựa trên QSFP56 VCSEL này cung cấp giao diện liền mạch giữa cổng chuyển đổi 200Gb / s và hai máy chủ hoặc nút tính toán 100Gb / s riêng biệt.loạt MFS1S50 cung cấp sự toàn vẹn tín hiệu mạnh mẽ, độ trễ thấp, và hiệu quả năng lượng vượt trội. chiều dài 10 mét (H010E) là lý tưởng cho kết nối hàng đầu (ToR) đến máy chủ, đơn giản hóa cáp trong khi duy trì băng thông cao.
Mỗi cáp phân tách tích hợp EEPROM trên cả hai đầu QSFP56 để giám sát sản phẩm và báo cáo trạng thái thời gian thực, tương thích hoàn toàn với NVIDIA InfiniBand và Ethernet.Với thử nghiệm sản xuất nghiêm ngặt và thiết kế chất lượng độc đáo của NVIDIA, AOC này đảm bảo độ tin cậy plug-and-play và vòng đời kéo dài trong triển khai cụm doanh nghiệp, HPC và AI.
Cho phép cổng chuyển đổi 200Gb / s phục vụ hai điểm cuối 100Gb / s, cải thiện mật độ cổng và giảm chi phí cơ sở hạ tầng.
Kiến trúc sợi đa chế độ dựa trên VCSEL đảm bảo độ trễ cực thấp cho khối lượng công việc HPC và AI nhạy cảm với độ trễ.
Theo dõi thời gian thực: Năng lượng quang Tx/Rx, dòng bias, điện áp cung cấp, nhiệt độ vỏ, ngưỡng cảnh báo / báo động.
Nhiệt độ trường hợp hoạt động 0 °C đến 70 °C, lưu trữ -40 °C đến 85 °C, phù hợp với môi trường trung tâm dữ liệu đòi hỏi.
Tx input equalization, Rx output amplitude, pre-emphasis; Tx/Rx CDR control cho hoạt động 100GbE.
Giao diện quản lý 2 dây tiêu chuẩn, ModSelL, IntL, ResetL, LPMode để kiểm soát máy chủ đầy đủ.
MFS1S50-H010E sử dụng các mảng laser phát xạ bề mặt lỗ thẳng đứng (VCSEL) và pin quang diode nhạy cao trên bốn cặp sợi đa chế độ.tất cả bốn làn đường hoạt động ở tốc độ 50Gb/s PAM4 (53.125GBd) để đạt được băng thông tổng cộng 200Gb / s; các kết thúc đột phá mỗi lần xử lý hai làn với tốc độ 100Gb / s (50Gb / s PAM4 mỗi làn).Thiết kế quang học hoạt động này loại bỏ sự suy giảm tín hiệu đồng và mở rộng phạm vi lên đến 50 mét trong khi duy trì tỷ lệ lỗi bit dưới 1e-12.
Cáp có các tín hiệu điều khiển phù hợp với SFF-8636, bao gồm module select, chế độ năng lượng thấp và đường ngắt.Giám sát chẩn đoán kỹ thuật số trên chip (DDM) cung cấp thông tin chi tiết về sức khỏe liên kết trong thời gian thực, đơn giản hóa quản lý mạng và khắc phục sự cố. Ngoài ra, máy thu nhận hỗ trợ chọn tốc độ cho tốc độ đường dây linh hoạt: 10.3125G NRZ, 25.78125G NRZ và 26.5625G PAM4 để phù hợp với khả năng tương thích ngược khi cần thiết.
- Chuyển sang kết nối máy chủ kép trên rack (ToR) trong các loại vải HDR 200GbE hoặc InfiniBand.
- Các cụm tính toán hiệu suất cao (HPC) đòi hỏi độ trễ thấp và cáp mật độ cao.
- Cơ sở hạ tầng đào tạo AI / ML với 200G uplinks đến máy chủ GPU (ví dụ: NVIDIA Quantum hoặc Spectrum switch).
- Các kiến trúc xương sống của trung tâm dữ liệu, nơi hiệu quả cổng và quản lý cáp đơn giản là rất quan trọng.
- Sự tổng hợp cốt lõi doanh nghiệp giảm số lượng máy thu trong khi tăng băng thông cho mỗi đơn vị rack.
Được thiết kế cho NVIDIA Quantum InfiniBand switch (ví dụ, QM8700, QM9700 series) và NVIDIA Spectrum Ethernet switch.MFS1S50-H010E cũng tương tác với bất kỳ cổng QSFP56 tiêu chuẩn nào hỗ trợ 200GbE hoặc đào tạo liên kết tương thích HDR / NDR InfiniBand. EEPROM của AOC cung cấp nhận dạng sản phẩm duy nhất, làm cho nó được quản lý hoàn toàn bởi các nền tảng mạng NVIDIA. Đối với các máy chủ không phải là NVIDIA,cáp tuân thủ QSFP56 MSA (SFF-8665) và giao diện điện tuân thủ SFF-8679Luôn xác nhận cấu hình cổng máy chủ để hỗ trợ thoát.
| Nền tảng / Nhóm sản phẩm | Tốc độ hỗ trợ | Loại cổng |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand Switch (QM8700, QM8790) | 200G HDR | QSFP56 |
| NVIDIA Spectrum-2/3 Ethernet Switch (SN3700, SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s mỗi đuôi | QSFP56 |
| Chuyển đổi 200GbE của bên thứ ba với hỗ trợ đột phá | 200G→2x100G | Phù hợp với QSFP56 |
| Parameter | Chi tiết |
|---|---|
| Mô hình sản phẩm | MFS1S50-H010E |
| Hình thức yếu tố | Cáp chia quang hoạt động QSFP56 đến 2x QSFP56 |
| Tỷ lệ dữ liệu | 200Gb/s (kết thúc chính) / 100Gb/s mỗi nhánh đột phá |
| Tỷ lệ báo hiệu trên mỗi làn đường | 53.125 GBd PAM4 (tính danh) |
| Chiều dài cáp | 10 mét (sự khoan dung: +300mm / -0 cho chiều dài < 50m) |
| Loại sợi | Sợi đa chế độ (MMF) 50/125μm, áo khoác Aqua |
| Phân tích uốn cong tối thiểu | 30 mm |
| Điện áp cung cấp (Vcc) | 3.135V ️ 3.465V (loại 3.3V) |
| Tiêu thụ điện (200G kết thúc) | Típ 4.5W, tối đa 5.0W |
| Tiêu thụ năng lượng (100G cuối mỗi nhánh) | Típ 3.0W, tối đa 3.5W |
| Nhiệt độ khoang hoạt động | 0°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm tương đối (không ngưng tụ) | 5% đến 85% |
| Sự khoan dung với ESD | Phù hợp với xử lý ESD trung tâm dữ liệu điển hình; an toàn laser lớp I |
| Các đặc điểm chẩn đoán | DDM (năng lượng Tx/Rx, thiên vị, điện áp, nhiệt độ), LOS/LOL, lỗi Tx, cân bằng có thể lập trình |
| Tuân thủ quy định | CE, FCC lớp A, ICES, RCM, VCCI, CB, cTUVus, RoHS (theo tiêu chuẩn NVIDIA) |
| Số phần đặt hàng | Mô tả | Chiều dài |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC, 200G đến 2x100G, QSFP56 đến 2xQSFP56 | 3 mét |
| MFS1S50-H005V | NVIDIA AOC, 200G đến 2x100G, QSFP56 đến 2xQSFP56 | 5 mét |
| MFS1S50-H010E | NVIDIA AOC, 200G đến 2x100G, QSFP56 đến 2xQSFP56 | 10 mét. |
| MFS1S50-H015V | NVIDIA AOC, 200G đến 2x100G, QSFP56 đến 2xQSFP56 | 15 mét. |
| MFS1S50-H020V | NVIDIA AOC, 200G đến 2x100G, QSFP56 đến 2xQSFP56 | 20 mét. |
| MFS1S50-H030V | NVIDIA AOC, 200G đến 2x100G, QSFP56 đến 2xQSFP56 | 30 mét |
Đối với các chiều dài tùy chỉnh hoặc yêu cầu hàng hóa, vui lòng liên hệ với nhóm bán hàng của chúng tôi.Hiệu suất điện và quang học giống hệt với loạt tiêu chuẩn H0xxV.
- Đảm bảo sản phẩm chính xác:100% cáp NVIDIA đích thực, hoàn toàn có thể truy xuất và được hỗ trợ bởi chất lượng của nhà sản xuất.
- Chuyên môn kỹ thuật:Các kỹ sư của chúng tôi cung cấp xác thực tương thích trước bán hàng và hỗ trợ sau bán hàng.
- Global Logistics:Giao hàng nhanh trên toàn thế giới với bao bì chống tĩnh và bảo vệ ESD thích hợp.
- Giá cả cạnh tranh & Giảm số lượng:Lý tưởng cho các dự án xây dựng trung tâm dữ liệu và nâng cấp cơ sở hạ tầng.
- Tùy chọn bảo hành mở rộng:Bảo hành tiêu chuẩn 1 năm với bảo hiểm mở rộng có sẵn theo yêu cầu.
Nhóm Starsurge Hong Kong cung cấp dịch vụ toàn diện: tư vấn kỹ thuật, hỗ trợ thử nghiệm tương tác và hỗ trợ RMA.Hướng dẫn lắp đặt, và xác nhận tương thích firmware. Mỗi cáp được kiểm tra trực quan trước khi vận chuyển để đảm bảo kết nối quang sạch và nhãn hiệu thích hợp. Đối với các dự án quan trọng,chúng tôi cung cấp dịch vụ thay thế tại chỗ trong các khu vực được chọnLiên hệ với người quản lý tài khoản của bạn cho các tùy chọn SLA.
- Xác minh rằng công tắc và cổng NIC của bạn hỗ trợ chế độ thoát (200G → 2x100G).
- Kiểm tra chiều dài cáp cần thiết và giới hạn bán kính uốn cong trong bố cục giá của bạn.
- Đảm bảo cả hai hệ thống máy chủ ở đầu 100G đều có lồng QSFP56 với luồng không khí và ngân sách điện thích hợp.
- Kiểm tra xem môi trường của bạn có yêu cầu chứng nhận quy định bổ sung (ví dụ: Trung Quốc RoHS) hay không.
- Xem xét đặt đơn vị dự phòng cho đối xứng liên kết giống hệt nhau trong các cụm có sẵn cao.
- Nhạy cảm với phát điện tĩnh (ESD): Sử dụng dây đeo cổ tay nối đất và trạm làm việc an toàn ESD trong quá trình lắp đặt.
- Không vượt quá điện áp cung cấp tối đa tuyệt đối (3,6V) hoặc điện áp đầu vào dữ liệu để ngăn ngừa thiệt hại không thể đảo ngược.
- Tránh uốn cong chặt chẽ dưới bán kính 30mm để duy trì hiệu suất quang học và ngăn ngừa vỡ sợi.
- Luôn luôn chèn các mô-đun QSFP nhẹ nhàng vào lồng; chèn ép có thể làm hỏng các đầu nối hoặc khóa lồng.
- Hoạt động trong phạm vi nhiệt độ trường hợp 0 ~ 70 °C; đảm bảo lưu lượng không khí đầy đủ trong môi trường mật độ cao.
- Trong trường hợp có bất kỳ thiệt hại rõ ràng nào đối với giày hoặc áo khoác phân tách, hãy thay thế cáp để tránh các vấn đề về tính toàn vẹn tín hiệu.
