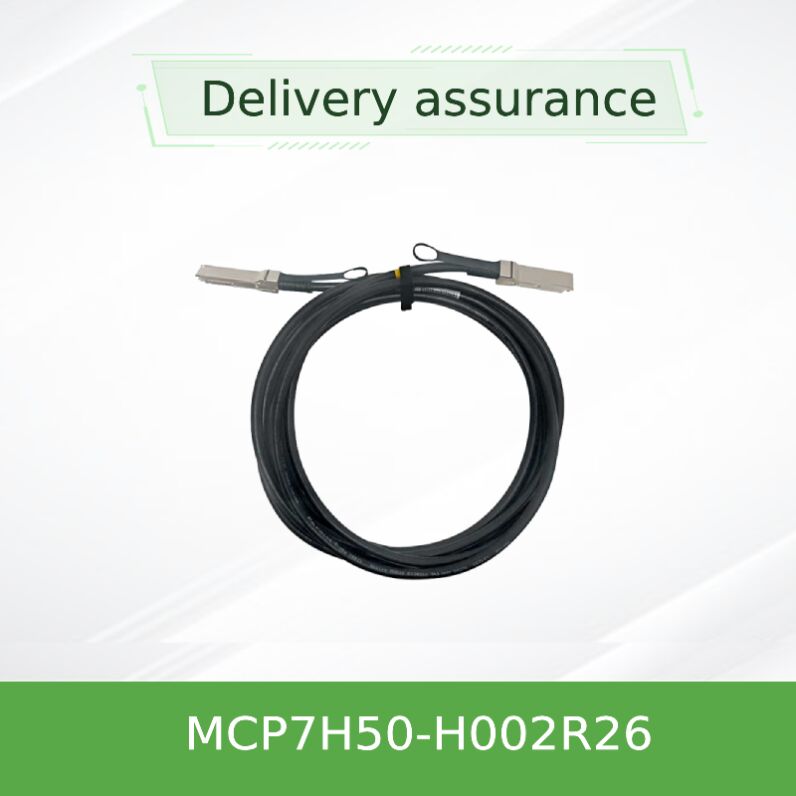

Cáp chia DAC HDR100 200G sang 2x100G MCP7H50-H002R26

CácMellanox MCP7H50-H002R26là một cáp phân ly lai đồng thụ động được thiết kế cho các ứng dụng HDR InfiniBand 200Gb / s (Tốc độ dữ liệu cao).thay thế năng lượng thấp cho các kết nối kết nối quang học cho các kết nối đường ngắn bên trong trung tâm dữ liệuMột đầu có một đầu nối QSFP56 200Gb / s, trong khi phía bên kia tách ra thành hai cổng HDR100 QSFP56 100Gb / s.3&4) từ QSFP56 duy nhất đến các cặp đồng kép độc lập trên mỗi hai đầu nối QSFP56, cho phép kết nối HDR100 liền mạch.

Mỗi cổng QSFP56 bao gồm EEPROM có thể thay thế trong trường lưu trữ dữ liệu cấu hình và nhận dạng sản phẩm, có thể đọc bởi hệ thống chủ để quản lý và chẩn đoán tiên tiến.Với thử nghiệm sản xuất nghiêm ngặt và thiết kế cơ khí mạnh mẽ, cáp này đảm bảo độ tin cậy sẵn sàng cho máy tính hiệu suất cao, các cụm AI và cơ sở hạ tầng siêu quy mô.

Xây dựng trêncông nghệ đồng đúc đồng thụ động, MCP7H50-H002R26 sử dụng thước dây AWG 26 để đạt được sự toàn vẹn tín hiệu tối ưu lên đến 2 mét.Nó tận dụng tín hiệu PAM4 (Pulse Amplitude Modulation 4 cấp) để cung cấp 50Gb / s mỗi làn đường trong khi duy trì độ trễ cực thấpKiến trúc đột phá lai cho phép thiết kế rack linh hoạt, kết nối một cổng chuyển đổi HDR 200G với hai máy chủ HDR100 100G hoặc bộ chuyển đổi mà không có bộ hẹn giờ hoạt động.Tất cả các thông số điện đáp ứng các thông số kỹ thuật SFF-8665 và Hiệp hội Thương mại InfiniBand (IBTA), đảm bảo khả năng tương tác giữa các thiết bị dựa trên tiêu chuẩn.

• InfiniBand HDR topology: kết nối các cổng chuyển đổi 200Gb / s với các nút tính toán HDR100 100Gb / s.
• Các cụm tính toán hiệu suất cao (HPC) đòi hỏi kết nối tốc độ hỗn hợp mà không có chi phí quang học hoạt động.
• Các vải trung tâm dữ liệu AI / ML: cáp thoát hiệu quả cho máy chủ GPU có kết nối 100G cổng kép.
• Hệ thống lưu trữ và môi trường Ethernet / IB hội tụ, nơi đồng tầm ngắn làm giảm công suất và độ trễ.
• Cáp trên giá (ToR): quản lý cáp sạch với bán kính uốn cong linh hoạt (tối thiểu uốn cong đơn: 34mm).

Được thiết kế để tích hợp liền mạch với Mellanox (NVIDIA) InfiniBand chuyển mạch và bộ điều hợp. Hoàn toàn phù hợp với IBTA HDR và HDR100 thông số kỹ thuật, cũng tương thích ngược với HDR100, EDR,và liên kết FDR ở tốc độ thấp hơn khi sử dụng với bộ điều hợp thích hợpNội dung EEPROM tuân theo SFF-8636, cho phép quản lý bên máy chủ mạnh mẽ thông qua I2C. Đối với các nền tảng của bên thứ ba,khả năng tương thích phụ thuộc vào việc hệ thống máy chủ tuân thủ QSFP56 MSA và thông số kỹ thuật HDR InfiniBand.

Lưu ý: Các chiều dài khác có thể có sẵn theo yêu cầu. Xin xác nhận chiều dài tùy chỉnh với nhóm bán hàng.

• tiêu thụ điện không:Thiết kế thụ động loại bỏ việc tiêu thụ năng lượng trên bộ lắp ráp cáp, làm giảm tổng thể PUE trung tâm dữ liệu.
• Độ trễ cực thấp:Không có bộ định giờ hoặc chuyển đổi quang học, lý tưởng cho giao dịch tần số cao và khối lượng công việc HPC.
• Phá vỡ hiệu quả về chi phí:Loại bỏ hai cáp 100G riêng biệt cộng với các cổng chuyển đổi bổ sung; giảm sự phức tạp của cáp.
• Độ tin cậy và độ bền:Bảo hành phần cứng hạn chế 1 năm; Kiểm tra sản xuất nghiêm ngặt đảm bảo hiệu suất vượt trội ngoài hộp.
• Phù hợp môi trường:RoHS, LF / HF PCB, áo khoác LSZH phù hợp với các yêu cầu về an toàn cháy nghiêm ngặt.

Mỗi cáp Mellanox LinkX DAC đi kèm với mộtBảo hành phần cứng hạn chế 1 nămhỗ trợ kỹ thuật toàn cầu có sẵn thông qua các nhà phân phối được ủy quyền và cổng hỗ trợ mạng NVIDIA.cung cấp các nguồn lực FAE chuyên dụng và dịch vụ xác thực tương thích. Nhãn hiệu tùy chỉnh, tùy chọn màu pulltab và sửa đổi chiều dài có thể được sắp xếp cho các dự án OEM / ODM đủ điều kiện.

• Không vượt quá bán kính uốn cong tối thiểu: 34mm cho uốn cong đơn (rất xa từ đầu nối) và 10x OD cáp (khoảng 68mm) cho uốn cong lặp đi lặp lại để tránh suy giảm tín hiệu.
• Đảm bảo cơ chế khóa trên các kết nối QSFP56 được sử dụng đầy đủ để duy trì hiệu suất nối đất và EMI thích hợp.
• Sử dụng các phương pháp an toàn ESD khi xử lý đầu máy thu / cáp; xả tĩnh có thể làm hỏng các thành phần EEPROM.
• Không kéo hoặc kéo dây vượt quá điện áp định mức; luôn luôn nắm lấy thân kết nối khi tháo cắm.
