Tổng quan sản phẩm

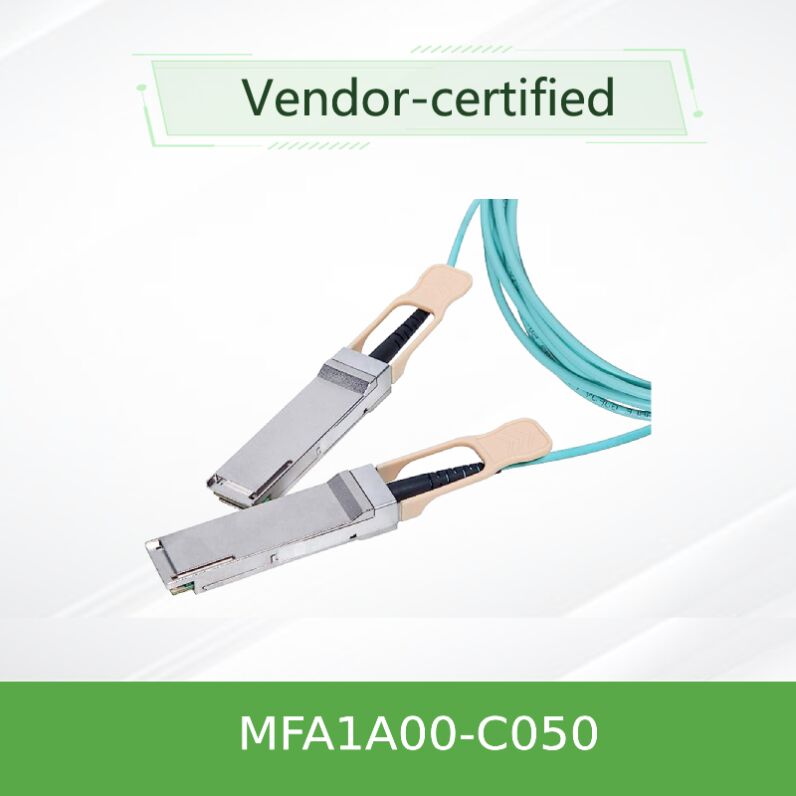

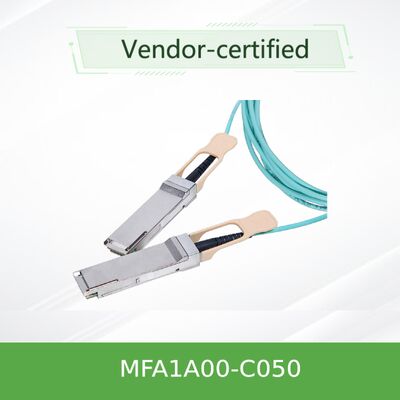

NVIDIA MFA1A00-C050 là một cáp quang hoạt động (AOC) dựa trên QSFP28 VCSEL được thiết kế cho các hệ thống Ethernet 100Gb / s. Nó tích hợp bốn bộ thu quang sợi đa chế độ ở mỗi đầu, mỗi đầu hoạt động lên đến 26Gb / s,cung cấp tổng băng thông 100Gb/s. Cáp cung cấp chọn retiming cho mỗi làn đường, lập trình input equalization, và đầu ra tiền nhấn mạnh để đảm bảo sự toàn vẹn tín hiệu trên khoảng cách lên đến 100 mét.Phiên bản 50 mét này lý tưởng cho kiến trúc giữa hàng (MoR) và cuối hàng (EoR), cũng như các ứng dụng kết nối chéo trong các trung tâm dữ liệu lớn.

So với các cáp đồng thụ động, loạt MFA1A00 cung cấp phạm vi dài hơn, trọng lượng thấp hơn, lưu lượng không khí tốt hơn và khả năng miễn dịch EMI được cải thiện.Các yếu tố hình thức QSFP28 có thể cắm nóng cho phép cài đặt và thay thế dễ dàng mà không cần thời gian ngừng hoạt động của hệ thống.

Các đặc điểm chính

Công nghệ: VCSEL & Retiming Architecture

MFA1A00-C050 tận dụng công nghệ VCSEL (Vertical Cavity Surface Emitting Laser) kết hợp với sợi multimode (MMF) để đạt được truyền tải 100Gb / s đáng tin cậy trên 50 mét.Mỗi một trong bốn làn đường quang hoạt động ở 25.78Gb/s (100GbE Ethernet rate) và hỗ trợ chọn lại thời gian. Khi bật lại thời gian, các mạch Clock và Data Recovery (CDR) nội bộ làm sạch tín hiệu và giảm jitter,làm cho cáp phù hợp với các liên kết dài hơn và nền dày đặc cao. Đánh bằng đầu vào Tx có thể lập trình bù đắp cho các tổn thất bảng chủ, trong khi biên độ đầu ra Rx có thể lập trình và áp lực trước được điều chỉnh theo SerDes nhận.Kiến trúc thích nghi này đảm bảo khả năng tương tác với một loạt các bộ chuyển mạch và thẻ giao diện mạng (NIC).

Các hoạt động đặc trưng

• Chuyển đổi giữa hàng (MoR) và cuối hàng (EoR) sang kết nối máy chủ
• Kết nối đường ngang giữa các giá đỡ liền kề
• Kết nối chuyển đổi chuyển đổi trong cùng một phòng dữ liệu
• Các cụm tính toán hiệu suất cao (HPC) đòi hỏi liên kết băng thông rộng, độ trễ thấp trên khoảng cách trung bình
• Kiến trúc xương sống trung tâm dữ liệu nơi miễn dịch EMI là quan trọng
• Các lớp tổng hợp lõi doanh nghiệp với các liên kết lên 100GbE trải dài khoảng cách dài hơn

Khả năng tương thích

MFA1A00-C050 tương thích với các cổng QSFP28 tiêu chuẩn phù hợp với SFF-8665. Nó hỗ trợ các nền tảng chuyển đổi 100GbE (NVIDIA Spectrum, Mellanox, cũng như các chuyển đổi của bên thứ ba từ Cisco, Arista,Juniper) và thẻ giao diện mạng 100GbE (series NVIDIA ConnectX), Intel, Broadcom). Đối với môi trường InfiniBand, sử dụng mã sắp xếp tối ưu hóa EDR (MFA1A00-Exxx).cung cấp khả năng tương thích ngược cho các liên kết 40GbE và 25GbE.

Thông số kỹ thuật

Đánh giá tối đa tuyệt đối

Thông số kỹ thuật hoạt động

Điện & Cable Mechanical

Lưu ý: Tất cả các thông số kỹ thuật đều dựa trên tài liệu của NVIDIA. Các giá trị không được chỉ định công khai được đánh dấu là "Xin xác nhận trước khi đặt hàng".

Hướng dẫn lựa chọn MFA1A00 Series

Ưu điểm của cáp quang hoạt động NVIDIA

Dịch vụ & Hỗ trợ

Là một nhà cung cấp dựa trên công nghệ, Hồng Kông Starsurge Group Co., Limited cung cấp hỗ trợ vòng đời đầy đủ bao gồm xác thực khả năng tương thích trước bán hàng, đặt hàng theo chiều dài tùy chỉnh (đối với MOQ),và dịch vụ RMA sau bán hàng. Nhóm kỹ thuật của chúng tôi có thể hỗ trợ với kiểm tra phần mềm vững chắc, cấu hình retiming, và tích hợp vào mạng hiện tại của bạn. Liên hệ với hỗ trợ của chúng tôi cho gói tài liệu (chứng nhận,ghi chú ứng dụng bản đồ bộ nhớ, và báo cáo tuân thủ).

Câu hỏi thường gặp

Các biện pháp phòng ngừa và xử lý

• Sản phẩm laser lớp 1 theo IEC 60825-1/2 và 21 CFR 1040.
• Không vượt quá bán kính uốn cong tối thiểu (30mm) để ngăn ngừa tổn thương sợi và mất quang.
• Đảm bảo xử lý ESD đúng cách trong quá trình lắp đặt; sử dụng dây đeo cổ tay hoặc thiết bị nối đất.
• Hoạt động trong phạm vi nhiệt độ trường hợp được chỉ định (0 °C đến 70 °C).
• Để làm sạch, sử dụng vải khô không có mông; không sử dụng dung môi lỏng trên các đầu nối quang học.
