Tổng quan sản phẩm

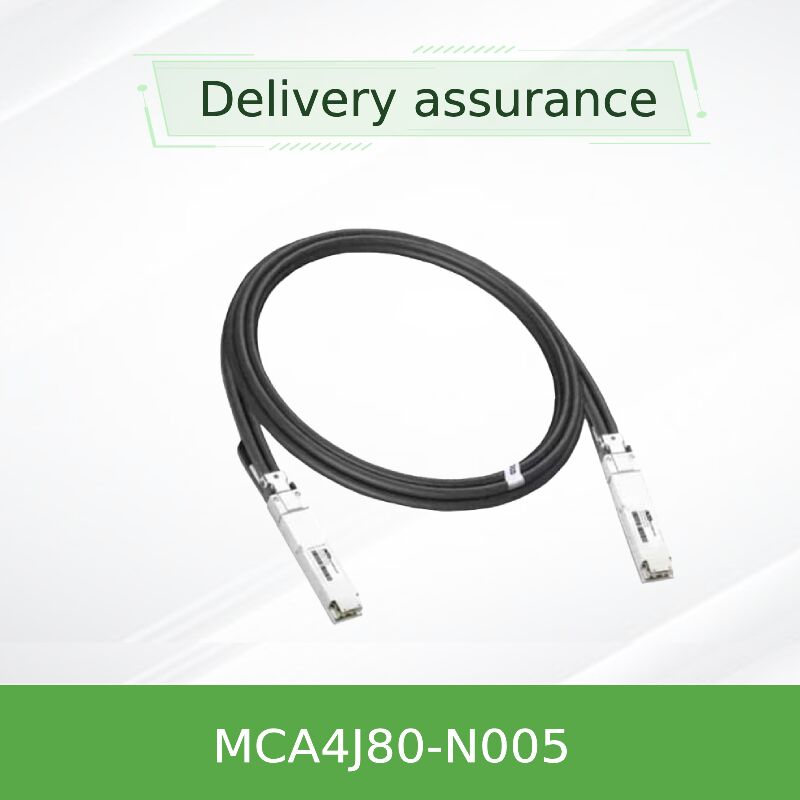

Dòng NVIDIA MCA4J80 cung cấp cáp đồng hoạt động OSFP hai cổng 800Gb / s cho các loại vải NDR InfiniBand và Spectrum-4 Ethernet thế hệ tiếp theo.Các MCA4J80-N005 (5-mét biến thể sử dụng dày hơn 26AWG đồng cặp với tích hợp pre-emphasis equalizer IC ở cả hai đầu, cho phép truyền đáng tin cậy vượt quá giới hạn DAC thụ động trong khi duy trì độ trễ cực thấp và tiêu thụ điện chỉ 1,5W mỗi đầu nối.Mỗi cáp được điều chỉnh tại nhà máy để giảm tiếng ồn tín hiệu và phản xạ ngược, và EEPROM cung cấp đầy đủ nhận dạng sản phẩm và dữ liệu chẩn đoán cho hệ thống chủ. Đối với phạm vi ngắn hơn (<3m), NVIDIA cung cấp các lựa chọn thay thế DAC thụ động;loạt ACC tối ưu hóa hiệu suất cho 3m, 4m, và 5m liên kết.

Các đặc điểm chính

• Độ băng thông tổng cộng 800Gb/s- OSFP hai cổng đến 2x400Gb / s OSFP, 8 làn đường @ 100G-PAM4 mỗi cổng.
• 5 mét (26AWG)️ lý tưởng cho kết nối rack trên cùng và rack liền kề.
• Năng lượng cực thấp- tối đa 1,5 watt mỗi đầu, thấp hơn đáng kể so với cáp quang hoạt động.
• Có thể cắm vào nóng & phù hợp với RoHSÁo khoác LSZH, không chứa halogen, không chứa chì.
• Hoạt động không liên quan đến giao thức- tự động cấu hình cho InfiniBand hoặc Ethernet tùy thuộc vào công tắc được kết nối.
• Tính toàn vẹn tín hiệu mạnh mẽ✓ Đường cân bằng tích hợp và điều chỉnh theo chiều dài làm giảm phản xạ và ISI.
• Giao diện quản lý I2CDựa trên SFF‐8636, cung cấp trạng thái và nhận dạng cáp thời gian thực.
• Nhiệt độ hoạt động 0 °C đến + 70 °C✓ thích hợp cho môi trường trung tâm dữ liệu doanh nghiệp và đám mây.

Công nghệ & Thiết kế

MCA4J80-N005 thuộc về gia đình Active Copper Cable (ACC) của NVIDIA. Một thiết kế lai kết hợp cáp đồng thụ động với mạch cân bằng hoạt động.ACC tích hợp một IC cân bằng tiền nhấn vào mỗi nhà cắmĐiều này cho phép khoảng cách lên đến 5m trong khi duy trì tỷ lệ lỗi bit phù hợp với thông số kỹ thuật NDR InfiniBand.Phương pháp điều chế 100G-PAM4 cho mỗi làn đường tối đa hóa hiệu quả quang phổ, và yếu tố hình dạng OSFP hai cổng cung cấp khả năng đột phá: một cổng 800Gb / s duy nhất giao diện với hai cổng 400Gb / s độc lập, đơn giản hóa kết nối với các công tắc Quantum-2 hoặc hệ thống DGX H100.NVIDIA thử nghiệm cáp nghiêm ngặt đảm bảo out-of-the-box độ bền, mất tích chèn thấp, và cách ly crossstalk tuyệt vời.

Các hoạt động đặc trưng

• Chuyển đổi InfiniBand Quantum‐2 sang chuyển đổi Quantum‐2 Xây dựng các vải NDR không chặn lên đến 5m giữa các nút lá / cột sống.
• Chuyển đổi Quantum‐2 sang hệ thống DGX H100 / HGX H100✓ kết nối trực tiếp cho các cụm GPU đòi hỏi thông lượng cao và độ trễ thấp.
• Chuyển đổi Ethernet phổ‐4 sang chuyển đổi hoặc kết nối lên máy chủ¢ Việc triển khai Ethernet 800Gb / s cho các mạng nền AI / ML.
• Máy tính hiệu suất cao (HPC) và phân chia lưu trữ- kết nối điểm đến điểm đáng tin cậy bên trong giá đỡ.

Khả năng tương thích

MCA4J80-N005 ACC hoàn toàn tương thích với các công tắc InfiniBand NVIDIA Quantum‐2, các công tắc Ethernet Spectrum‐4 và các nền tảng máy chủ DGX H100.Nó cũng hoạt động với bất kỳ lồng OSFP tiêu chuẩn nào hỗ trợ chế độ thoát 800G NDR hoặc 2x400G, theo OSFP MSA Rev. 1.12 và giao diện quản lý SFF‐8636. Cáp tự động phát hiện giao thức liên kết (InfiniBand so với Ethernet) dựa trên phía chuyển đổi,không yêu cầu cấu hình bằng tay. Đối với môi trường 400G hoặc 200G cũ, liên hệ với đại diện NVIDIA của bạn cho các tùy chọn adapter hoặc DAC thụ động.

Ma trận tương thích

Thông số kỹ thuật

Hướng dẫn lựa chọn MCA4J80 Series

Ưu điểm so với DAC thụ động và cáp quang hoạt động

• Hiệu quả về chi phí:Chi phí thấp hơn so với cáp quang hoạt động (AOC) trong khi cung cấp phạm vi dài hơn DAC thụ động.
• Độ trễ tối thiểu:Thời gian trễ dưới microsecond do cân bằng analog, không có giao thức tái tạo.
• Hiệu quả năng lượng:1.5W mỗi đầu so với 3-5W điển hình cho các module quang học.
• Độ tin cậy:Không có vấn đề ô nhiễm quang học, mạnh mẽ trong môi trường rung động cao.
• Sự đơn giản của việc triển khai:Việc xử lý đồng tiêu chuẩn, không có vấn đề về vệ sinh hay tính cực.

Dịch vụ & Hỗ trợ

Hong Kong Starsurge Group Co., Limited cung cấp chuỗi cung ứng đầy đủ và hỗ trợ kỹ thuật cho các giải pháp mạng NVIDIA.và dịch vụ RMA sau bán hàngLiên hệ với các chuyên gia phần cứng mạng của chúng tôi để định giá khối lượng, khuyến nghị chiều dài cáp, và tích hợp với các mô InfiniBand / Ethernet hiện có.Chúng tôi cung cấp giao hàng toàn cầu với giao hàng nhanh chóng từ kho hàng khu vực.

Câu hỏi thường gặp (FAQ)

Các biện pháp phòng ngừa xử lý và hướng dẫn ESD

• Luôn sử dụng dây đeo cổ tay nối đất ESD khi xử lý cáp và chèn vào lồng OSFP.
• Không vượt quá bán kính uốn cong tối thiểu (một lần: đường kính 5x; lặp lại: đường kính 10x) để ngăn ngừa tổn thương dây dẫn.
• Các nắp bảo vệ bụi nên được giữ nguyên cho đến khi lắp đặt để ngăn ngừa ô nhiễm.
• Không kéo hoặc áp dụng căng thẳng quá mức vào áo khoác cáp; sử dụng các hỗn hợp quản lý cáp thích hợp.
• Hoạt động trong nhiệt độ trường hợp được chỉ định (0 °C đến + 70 °C) để đảm bảo hiệu suất cân bằng đáng tin cậy.

Danh sách kiểm tra người mua MCA4J80-N005
