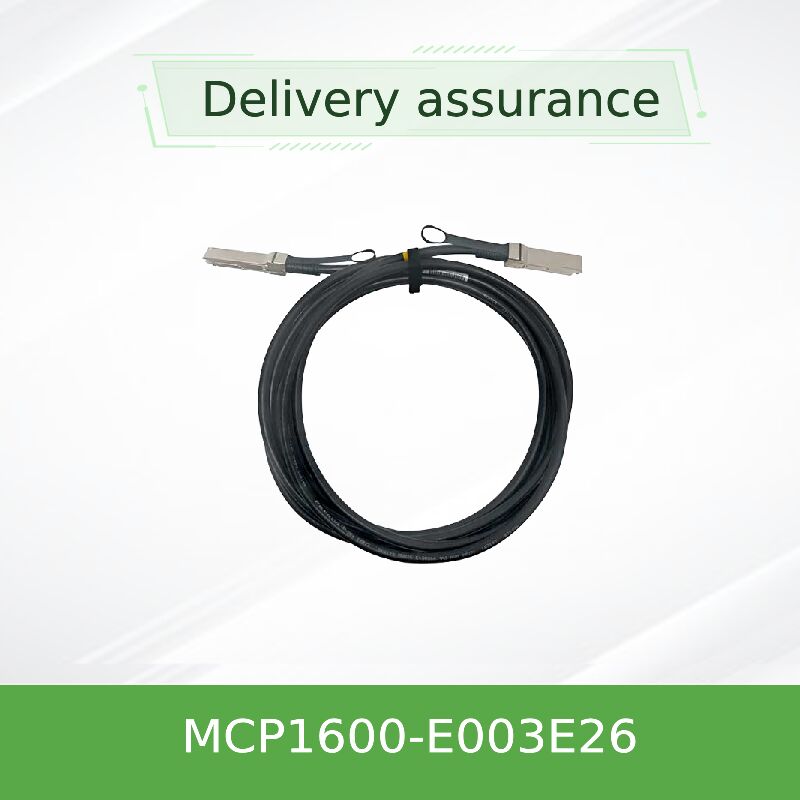

NVIDIA Mellanox MCP1600-E003E26 100Gb / s QSFP28 Cáp đồng đính kèm trực tiếp thụ động 3m, EDR InfiniBand, độ trễ thấp, năng lượng gần bằng không cho kết nối giữa trung tâm dữ liệu
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E003E26 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
Mô tả sản phẩm
200Gb/s QSFP56 HDR Passive Copper DAC
Được thiết kế cho môi trường HDR InfiniBand 200Gb / s, cáp đồng MCP1600-E003E26 kết nối trực tiếp cung cấp kết nối đường ngắn hiệu quả, đáng tin cậy.Sử dụng 50Gb / s PAM4 điều chế mỗi làn, cáp thụ động QSFP56 này loại bỏ chi phí và chi phí điện cho máy thu quang trong khi duy trì tỷ lệ lỗi bit dưới 1E-15 khi kết hợp với hệ thống Mellanox HDR.Chiếc áo khoác LSZH và hiệu suất EMI mạnh mẽ làm cho nó lý tưởng cho chuyển đổi trên và bên trong kệ.
CácMellanox MCP1600-E003E26là một cáp đồng thụ động hiệu suất cao được thiết kế cho các ứng dụng HDR InfiniBand 200Gb/s (Tốc độ dữ liệu cao).cáp nối trực tiếp QSFP56 này tích hợp tám cặp đồng tốc độ cao hoạt động ở 50Gb / s PAM4 điều chế mỗi làn, cung cấp băng thông tổng cộng 200Gb / s. Bộ bao gồm EEPROM với dữ liệu cấu hình sản phẩm có thể truy cập qua giao diện quản lý SFF-8636 I2C.1W tiêu thụ năng lượng điển hình và thiết kế thụ động, nó làm giảm đáng kể chi phí điện và làm mát trung tâm dữ liệu so với cáp quang hoạt động hoặc mô-đun phát tín hiệu. lý tưởng cho các kết nối liên kết tầm ngắn (lên đến 3 mét),cáp hỗ trợ lắp đặt cắm nóng và đáp ứng sự tuân thủ IBTA InfiniBand HDR nghiêm ngặt.
- Tối đa tốc độ dữ liệu tổng hợp 200Gb/s (4x 50Gb/s PAM4)
- Hoàn toàn phù hợp với thông số kỹ thuật IBTA InfiniBand HDR
- Thiết kế đồng thụ động ️ không có thành phần hoạt động, phạt không có thời gian trễ
- Các yếu tố hình thức QSFP56 có thể cắm nóng theo SFF-8665
- Tiêu thụ năng lượng thấp: < 0,1W (tối đa) từ nguồn 3.3V duy nhất
- EEPROM với nhận dạng và chuỗi sản phẩm (đối diện I2C)
- Xây dựng cáp mạnh mẽ: 26 dây dẫn AWG, áo ngoài LSZH
- Phạm vi nhiệt độ phòng hoạt động: 0 °C đến 70 °C
- Hiệu suất BER vượt trội: < 1E-15 với hệ thống Mellanox InfiniBand HDR
- Phù hợp với RoHS, PCB không chứa chì (LF) và không chứa halogen (HF)
MCP1600-E003E26 tận dụng điều chế PAM4 4 làn với tốc độ 50Gb / s mỗi làn, cho phép thông lượng 200Gb / s trên cơ sở hạ tầng đồng thụ động.Nó tuân thủ các yêu cầu cơ khí của SFF-8665 và giao diện quản lý SFF-8636.Mỗi cáp trải qua các thử nghiệm sản xuất nghiêm ngặt bao gồm xác nhận sơ đồ mắt tốc độ cao, mất tích chèn và sàng lọc crosstalk để đảm bảo độ tin cậy sẵn sàng.26 AWG đo đảm bảo sự toàn vẹn tín hiệu tối ưu ở khoảng cách 3 mét trong khi duy trì bán kính uốn cong tối thiểu: cong đơn 47mm, lắp ráp / cong lặp lại 94mm, tạo điều kiện cho việc triển khai linh hoạt trong kệ mật độ cao.
- Chuyển đổi trên giá đỡ (ToR):Kết nối các công tắc HDR InfiniBand với các nút tính toán trong cùng một rack.
- Máy tính hiệu suất cao (HPC):Các liên kết tầm ngắn giữa các máy chủ GPU và chuyển đổi lá trong môi trường cụm.
- Kết nối trung tâm dữ liệu:Kết nối điểm đến điểm hiệu quả về chi phí cho các nút lưu trữ và mạng quản lý.
- AI/ML Cluster:Liên kết độ trễ cực thấp rất cần thiết cho khối lượng công việc đào tạo phân tán.
Được thiết kế cho khả năng tương tác liền mạch với các bộ chuyển đổi HDR Mellanox / NVIDIA InfiniBand, công tắc và cổng QSFP56.Cũng tương thích ngược với các hệ thống 100Gb/s và 50Gb/s dựa trên QSFP56 khi được sử dụng với đàm phán tốc độ thích hợp. Tương thích với các nền tảng máy chủ hàng đầu và các cổng QSFP56 của bên thứ ba tuân theo tiêu chuẩn SFF-8665 / SFF-8636.
| Parameter | Thông số kỹ thuật |
|---|---|
| Mô hình sản phẩm | MCP1600-E003E26 |
| Loại cáp | Cáp nối trực tiếp đồng thụ động (DAC) |
| Tỷ lệ dữ liệu | 200Gb/s (4x 50Gb/s PAM4) |
| Chiều dài | 3 mét (được chấp nhận ± 0,050m) |
| Đường đo dây (AWG) | 26 AWG |
| Bộ kết nối | QSFP56, black pulltab, phù hợp với SFF-8665 |
| Điện áp cung cấp (Vcc) | 3.135V ️ 3.465V (3.3V danh nghĩa) |
| Tiêu thụ năng lượng | Tối đa 0,1W |
| Nhiệt độ khoang hoạt động | 0°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm tương đối (hoạt động) | 5% 85% không ngưng tụ |
| Khả năng cản đặc trưng | 100Ω ± 10% |
| Sự chậm phát triển | ≤ 4,5 ns/m (thông tin) |
| Cable Outer Diameter | 7.1 ± 0,35 mm |
| Phân tích uốn cong tối thiểu (một) | 47 mm |
| Vật liệu áo khoác | LSZH (Low Smoke Zero Halogen) |
| Tuân thủ | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Số phần | Chiều dài | AWG | Mô tả |
|---|---|---|---|
| MCP1600-E001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH |
| MCP1600-E0015E30 | 1.5m | 30 AWG | 200Gb/s QSFP56 Passive DAC, LSZH |
| MCP1600-E002E26 | 2.0m | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, black pulltab |
| MCP1600-E003E26 | 3.0m | 26 AWG | 200Gb/s QSFP56 Passive DAC, LSZH, black pulltab |
- Chi phí thấp hơn:Loại bỏ các thành phần máy thu, giảm chi phí vật liệu.
- Không thêm độ trễ:Giao thông thụ động đảm bảo sự chậm trễ tín hiệu tối thiểu.
- Ngân sách năng lượng giảm:Tiêu thụ < 0,1W mỗi đầu so với một số watt cho quang học hoạt động.
- Độ tin cậy cao:Không có giao diện quang để làm sạch hoặc thất bại.
- Quản lý cáp dễ dàng:LSZH áo khoác, bán kính uốn cong linh hoạt đơn giản hóa định tuyến trong kệ mật độ cao.
Nhóm Starsurge của Hồng Kông cung cấp dịch vụ phân phối toàn cầu và hỗ trợ kỹ thuật đa ngôn ngữ.Tư vấn kỹ thuật trước bán hàng, xác nhận tương thích và dịch vụ RMA sau bán hàng có sẵn. Đối với đơn đặt hàng khối lượng, các tùy chọn dán nhãn và đóng gói tùy chỉnh có thể được sắp xếp.
- Không vượt quá bán kính uốn cong tối thiểu (47mm uốn cong tĩnh; 94mm uốn cong lặp lại) để tránh sự suy giảm tín hiệu.
- Đảm bảo các biện pháp phòng ngừa điện tĩnh (ESD) thích hợp trong quá trình lắp đặt.
- Hoạt động trong nhiệt độ trường hợp được chỉ định (0 ∼ 70 °C) để duy trì độ tin cậy lâu dài.
- Chỉ sử dụng với cổng QSFP56 tương thích hỗ trợ nguồn 3.3V và quản lý I2C.
Được thành lập vào năm 2008, Starsurge là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.khách hàng tài chính và doanh nghiệp trên toàn thế giớiVới cách tiếp cận khách hàng đầu tiên, Starsurge đảm bảo chất lượng đáng tin cậy, hỗ trợ nhanh chóng, phân phối toàn cầu,và phát triển phần mềm tùy chỉnhĐội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi giúp khách hàng xây dựng cơ sở hạ tầng mạng có thể mở rộng, chống lại tương lai.
Sao lại hợp tác với Starsurge?Hỗ trợ đa ngôn ngữ, nguồn cung ứng phù hợp và kiểm soát chất lượng nghiêm ngặt.
Liên hệ với RFQ →
| Nhóm sản phẩm | Mô hình tương thích / cổng | Tốc độ được hỗ trợ |
|---|---|---|
| Mellanox / NVIDIA InfiniBand Switch | QM8700, QM8790, loạt SB7800, QM9700 (cổng QSFP56) | HDR 200Gb/s, EDR 100Gb/s |
| Bộ điều chỉnh kênh máy chủ InfiniBand | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 tương thích ngược) | 200 Gb/s, 100 Gb/s |
| Chuyển mạch Ethernet của bên thứ ba (với lồng QSFP56) | Tùy thuộc vào hỗ trợ NIC / chuyển đổi cho PAM4; mô hình có khả năng 100GbE/200GbE | Tối đa 200GbE nếu được hỗ trợ |
- ✔ Xác nhận chiều dài yêu cầu (3m cho MCP1600-E003E26) và AWG cho tính toàn vẹn tín hiệu.
- ✔ Xác minh loại cổng chuyển mạch / bộ điều hợp: QSFP56 (HDR) cần thiết cho 200Gb / s đầy đủ.
- ✔ Kiểm tra phạm vi nhiệt độ hoạt động bên trong kệ (0 °C đến 70 °C).
- ✔ Đảm bảo tuân thủ áo khoác LSZH cho các thiết bị không gian toàn thể hoặc không gian hạn chế.
- ✔ Xác nhận màu sắc và định hướng pulltab nếu cần xử lý trung tâm dữ liệu cụ thể.
- ✔ Yêu cầu báo cáo thử nghiệm nhà máy cho việc triển khai quy mô lớn.
