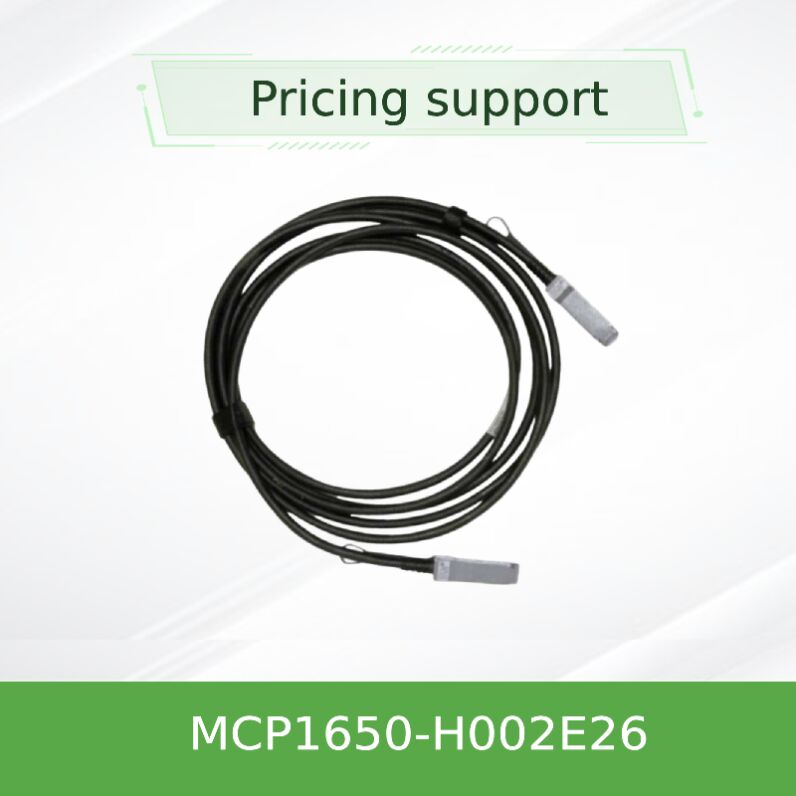

Cáp DAC thụ động QSFP56 HDR 200Gb/s – Mellanox MCP1650-H002E26 2m, 26AWG LSZH

Mellanox MCP1650-H002E26 là cáp đồng thụ động hiệu suất cao được thiết kế cho các ứng dụng InfiniBand HDR (High Data Rate) 200Gb/s. Là một phần của dòng LinkX, cáp kết nối trực tiếp QSFP56 này tích hợp tám cặp dây đồng tốc độ cao hoạt động ở điều chế PAM4 50Gb/s trên mỗi làn, mang lại băng thông tổng hợp 200Gb/s. Bộ cáp bao gồm một EEPROM với dữ liệu cấu hình sản phẩm có thể truy cập thông qua giao diện quản lý SFF-8636 I²C. Với mức tiêu thụ điện năng điển hình là 0,1W và thiết kế thụ động, nó giúp giảm đáng kể chi phí năng lượng và làm mát cho trung tâm dữ liệu so với cáp quang chủ động hoặc các mô-đun bộ thu phát. Lý tưởng cho các kết nối tầm ngắn (lên đến 2 mét), cáp hỗ trợ lắp đặt nóng và tuân thủ nghiêm ngặt tiêu chuẩn IBTA InfiniBand HDR.Các tính năng chínhTốc độ dữ liệu tổng hợp lên đến 200Gb/s (4x 50Gb/s PAM4)

• Thiết kế đồng thụ động – không có linh kiện chủ động, không có độ trễ bổ sung
• Yếu tố hình thức QSFP56 có thể cắm nóng theo SFF-8665
• Tiêu thụ điện năng thấp: < 0,1W (tối đa) từ nguồn 3,3V đơn
• EEPROM với nhận dạng sản phẩm và tuần tự hóa (giao diện I²C)
• Cấu trúc cáp chắc chắn: dây dẫn 26 AWG, vỏ ngoài LSZHPhạm vi nhiệt độ hoạt động của vỏ: 0°C đến 70°C
• Hiệu suất BER vượt trội: < 1E-15 với hệ thống Mellanox InfiniBand HDR
• Bo mạch PCB tuân thủ RoHS, không chì (LF) và không halogen (HF)
• Công nghệ & Tuân thủ
• MCP1650-H002E26 sử dụng điều chế PAM4 4 làn ở tốc độ 50Gb/s trên mỗi làn, cho phép thông lượng 200Gb/s qua cơ sở hạ tầng đồng thụ động. Nó tuân thủ các yêu cầu cơ học SFF-8665 và giao diện quản lý SFF-8636. Mỗi cáp trải qua quá trình kiểm tra sản xuất nghiêm ngặt bao gồm xác thực biểu đồ mắt tốc độ cao, suy hao chèn và sàng lọc nhiễu xuyên âm để đảm bảo độ tin cậy ngay từ khi sử dụng. Độ dày 26 AWG đảm bảo tính toàn vẹn tín hiệu tối ưu ở khoảng cách 2 mét trong khi vẫn duy trì bán kính uốn tối thiểu: uốn đơn 47mm, uốn lắp ráp/lặp lại 94mm, tạo điều kiện triển khai linh hoạt trong các giá đỡ mật độ cao.Triển khai điển hình
• Chuyển mạch Top-of-Rack (ToR):

Điện toán hiệu năng cao (HPC):

• Kết nối trung tâm dữ liệu:Các kết nối điểm-điểm hiệu quả về chi phí cho các nút lưu trữ và mạng quản lý.
• Các cụm AI/ML:Các liên kết độ trễ cực thấp cần thiết cho các khối lượng công việc đào tạo phân tán.
• Khả năng tương thíchĐược thiết kế để tương tác liền mạch với các bộ chuyển đổi, switch và cổng QSFP56 InfiniBand HDR của Mellanox/NVIDIA. Cũng tương thích ngược với các hệ thống 100Gb/s và 50Gb/s dựa trên QSFP56 khi sử dụng với cơ chế đàm phán tốc độ phù hợp. Tương thích với các nền tảng máy chủ hàng đầu và các cổng QSFP56 của bên thứ ba tuân thủ tiêu chuẩn SFF-8665 / SFF-8636.
• Thông số kỹ thuậtThông số

Mẫu sản phẩm

• Ngân sách năng lượng giảm:Tiêu thụ <0,1W mỗi đầu so với vài watt cho quang chủ động.
• Độ tin cậy cao:Không có giao diện quang để làm sạch hoặc bị lỗi.
• Quản lý cáp dễ dàng:Vỏ LSZH, bán kính uốn linh hoạt giúp đơn giản hóa việc định tuyến trong các giá đỡ mật độ cao.Dịch vụ & Hỗ trợ
• Hong Kong Starsurge Group cung cấp dịch vụ giao hàng toàn cầu và hỗ trợ kỹ thuật đa ngôn ngữ. Mỗi cáp MCP1650-H002E26 đi kèm với bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế bộ phận. Có sẵn dịch vụ tư vấn kỹ thuật trước bán hàng, xác thực khả năng tương thích và dịch vụ RMA sau bán hàng. Đối với đơn hàng số lượng lớn, có thể sắp xếp các tùy chọn nhãn và đóng gói tùy chỉnh.Câu hỏi thường gặp
• Q1: MCP1650-H002E26 có tương thích với hệ thống InfiniBand EDR 100Gb/s không?Có, nó hỗ trợ đàm phán tốc độ liên kết. Khi kết nối với cổng EDR, nó sẽ hoạt động ở tốc độ 100Gb/s, mang lại sự bảo vệ đầu tư.

Nói chung là có nếu cổng switch hỗ trợ yếu tố hình thức QSFP56 SFF-8665 và tốc độ HDR 200Gb/s hoặc thấp hơn. Tuy nhiên, chúng tôi khuyến nghị xác minh khả năng tương thích cho phần cứng của bên thứ ba.

• Được thành lập vào năm 2008, Starsurge là nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ. Phục vụ khách hàng chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp trên toàn thế giới, chúng tôi cung cấp các switch mạng, card mạng, điểm truy cập không dây, bộ điều khiển, cáp DAC và hơn thế nữa. Với cách tiếp cận lấy khách hàng làm trung tâm, Starsurge đảm bảo chất lượng đáng tin cậy, hỗ trợ nhanh chóng, giao hàng toàn cầu và phát triển phần mềm tùy chỉnh. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi giúp khách hàng xây dựng cơ sở hạ tầng mạng có khả năng mở rộng, sẵn sàng cho tương lai.
• Tại sao hợp tác với Starsurge?
• Hỗ trợ đa ngôn ngữ, tìm nguồn cung ứng tùy chỉnh và kiểm soát chất lượng nghiêm ngặt. Để có giá số lượng lớn hoặc chiều dài cáp DAC tùy chỉnh, hãy liên hệ với các kỹ sư bán hàng của chúng tôi.
• Ma trận tương thích

Họ sản phẩm

Mô hình / Cổng tương thích

Tốc độ được hỗ trợSwitch InfiniBand Mellanox / NVIDIA

• ✔ Yêu cầu báo cáo kiểm tra tại nhà máy cho các triển khai quy mô lớn.
