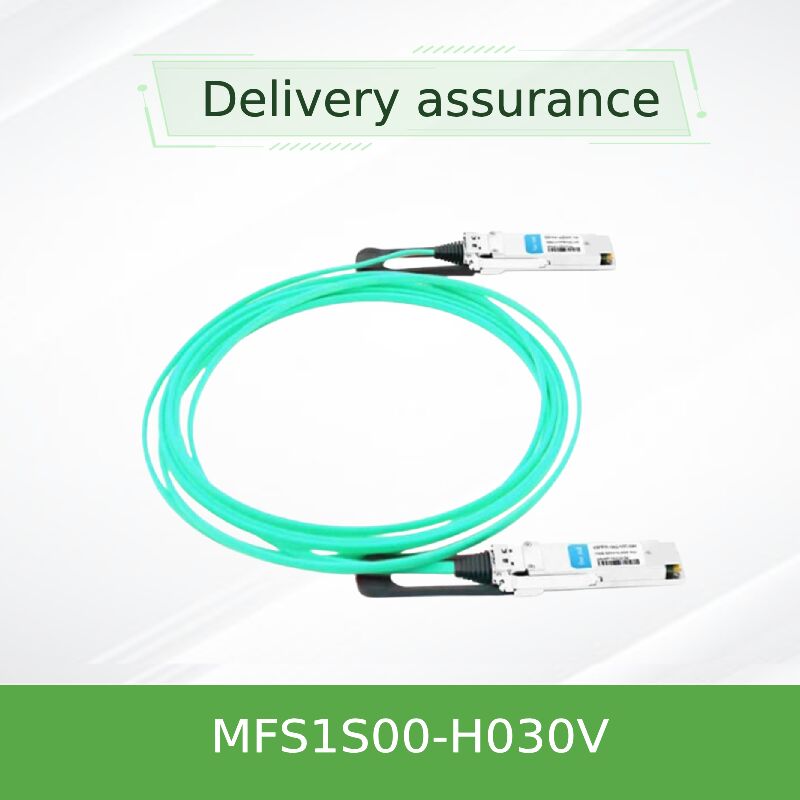

Cáp quang chủ động NVIDIA Mellanox MFS1S00-H030V – 200Gb/s QSFP56 MMF LSZH dài 30 mét

Cáp quang chủ động NVIDIA Mellanox MFS1S00-H030V là cáp quang đa chế độ (MMF) QSFP56 hiệu suất cao 200Gb/s, cung cấp kết nối đáng tin cậy 30 mét cho các trung tâm dữ liệu thế hệ tiếp theo và các cụm máy tính hiệu suất cao. Được thiết kế cho môi trường InfiniBand HDR (Tốc độ dữ liệu cao) và Ethernet 200 Gigabit, AOC này sử dụng điều chế PAM4 50Gb/s trên mỗi làn (4x50G) để đạt được băng thông tổng hợp 200Gb/s. So với DAC thụ động, thường bị giới hạn ở 3-5 mét ở tốc độ 200G, MFS1S00-H030V cho phép tính toàn vẹn tín hiệu vượt trội trên khoảng cách xa hơn, bán kính uốn cong chặt hơn, giảm trọng lượng và cải thiện luồng không khí, đồng thời chỉ tiêu thụ 5.0W điển hình mỗi đầu (khi bật tính năng định thời lại). Được chế tạo với mảng VCSEL và mạch định thời lại tích hợp, nó cung cấp tỷ lệ lỗi bit tốt hơn 1E-15 và độ trễ thấp có thể dự đoán được. Tuân thủ đầy đủ giao diện quản lý SFF-8665 (QSFP56) và SFF-8636, cáp có thể cắm nóng và tuân thủ RoHS.

MFS1S00-H030V sử dụng quang học chủ động dựa trên VCSEL với bốn sợi quang đa chế độ mỗi đầu, mỗi làn hoạt động ở PAM4 50Gb/s (53.125 GBd) để đạt được băng thông tổng hợp 200Gb/s. Cáp tích hợp bộ cân bằng đầu vào và tiền nhấn đầu ra có thể lập trình, cho phép tinh chỉnh cho các hệ thống máy chủ khác nhau để tối đa hóa biên độ liên kết trên khoảng cách 30 mét. Tính năng định thời lại có thể được bật có chọn lọc trên mỗi làn, giảm jitter ở tốc độ dữ liệu cao trong khi vẫn duy trì khả năng tương thích ngược với tốc độ thấp hơn (ví dụ: NRZ 100Gb/s) khi tắt định thời lại. Vỏ LSZH (Khói thấp không halogen) tăng cường an toàn cháy nổ trong các triển khai mật độ cao. Tất cả các thiết bị điện tử chủ động được niêm phong kín trong vỏ đầu nối QSFP56, không yêu cầu nguồn điện bên ngoài ngoài nguồn 3.3V tiêu chuẩn từ cổng máy chủ. Cáp hỗ trợ chọn tốc độ thông qua các thanh ghi SFF-8636, cho phép cấu hình cho hoạt động NRZ 25.78125 GBd (EDR) hoặc PAM4 26.56250 GBd (HDR).

• Các cụm máy tính hiệu suất cao (HPC) sử dụng mạng InfiniBand HDR (liên kết chéo rack 30m)
• Kiến trúc leaf-spine trung tâm dữ liệu 200GbE kết nối các switch top-of-rack với các switch middle-of-row
• Mạng lưu trữ với NVMe-oF qua InfiniBand yêu cầu băng thông cao và độ trễ thấp trên nhiều rack
• Các cụm đào tạo AI/ML sử dụng switch NVIDIA Quantum-2 trên các rack liền kề
• Kết nối switch-to-server vượt quá 20 mét, lên đến 30 mét
• Các triển khai trung tâm dữ liệu hyperscale yêu cầu cáp mật độ cao, tiết kiệm năng lượng trên khoảng cách vừa phải

MFS1S00-H030V tương thích với bất kỳ cổng QSFP56 tiêu chuẩn nào tuân thủ SFF-8665. Nó được hỗ trợ gốc trên các nền tảng switch InfiniBand HDR và 200GbE của NVIDIA Mellanox, cũng như nhiều switch 200GbE của bên thứ ba. Các nền tảng được xác minh tương thích bao gồm:

• Switch InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Bộ điều hợp InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Switch 200GbE dòng NVIDIA Mellanox SN3700, SN4600
• Switch 200G QSFP56 tiêu chuẩn công nghiệp (khả năng tương thích khác nhau; vui lòng xác nhận hỗ trợ AOC)

¹ Nhiệt độ bên trong được đọc qua DDM lên đến 75°C được cho phép. Các giá trị tuyệt đối tối đa: Vcc -0.3 đến 3.6V; điện áp đầu vào dữ liệu -0.3 đến 3.465V; ngưỡng hỏng 3.4 dBm.

Lưu ý: Dung sai chiều dài cho các độ dài <5m: +300mm>

• Tầm xa mở rộng ở 200G: DAC thụ động thường bị giới hạn ở 3-5m ở 200G; AOC cung cấp hiệu suất mạnh mẽ ở 30m trở lên.
• Quản lý cáp vượt trội: Mỏng hơn, nhẹ hơn và linh hoạt hơn DAC đồng; hỗ trợ bán kính uốn cong chặt (tối thiểu 30mm).
• Luồng không khí cải thiện: Giảm cản trở trong khung switch mật độ cao và hệ thống quản lý cáp.
• Hiệu quả năng lượng tối ưu: 5.0W mỗi đầu ở 200G rất cạnh tranh đối với quang học chủ động trên 30m.
• Điều kiện tín hiệu tích hợp: EQ và tiền nhấn có thể lập trình khắc phục sự biến đổi PCB máy chủ và tổn thất đầu nối.
• Khả năng miễn nhiễm EMI: Phương tiện sợi quang loại bỏ nhiễu điện, lý tưởng cho môi trường RF nhạy cảm.
• Giám sát chẩn đoán kỹ thuật số (DDM): Giám sát thời gian thực công suất quang, nhiệt độ và điện áp để bảo trì chủ động.

Dịch vụ & Hỗ trợ – Hong Kong Starsurge

Là nhà cung cấp phần cứng mạng dựa trên công nghệ đáng tin cậy, Hong Kong Starsurge Group cung cấp hỗ trợ toàn diện cho cáp quang chủ động NVIDIA Mellanox. Các dịch vụ của chúng tôi bao gồm:

• Giao hàng toàn cầu với thời gian dẫn cạnh tranh (tình trạng còn hàng theo yêu cầu)
• Xác thực kỹ thuật trước bán hàng: kiểm tra khả năng tương thích với các mẫu switch/server của bạn
• Yêu cầu chiều dài tùy chỉnh cho các dự án đặc biệt (tùy thuộc vào MOQ)
• Bảo hành phần cứng giới hạn 1 năm (bảo hành của nhà sản xuất để sửa chữa hoặc thay thế)
• Hỗ trợ RMA và hỗ trợ khắc phục sự cố
• Đội ngũ kỹ sư bán hàng đa ngôn ngữ (tiếng Anh, tiếng Trung và các ngôn ngữ khác)

Câu hỏi thường gặp

H: Khoảng cách tối đa được hỗ trợ bởi dòng MFS1S00-HxxxV là bao nhiêu?

Đ: Dòng MFS1S00 hỗ trợ lên đến 100 mét (MFS1S00-H100V). Mẫu H030V được tối ưu hóa cho các liên kết 30 mét.

H: Cáp này có tương thích ngược với các cổng 100Gb/s (EDR) không?

Đ: Có, bằng cách đặt các thanh ghi chọn tốc độ một cách thích hợp (chế độ NRZ ở 25.78125 GBd) và tắt định thời lại nếu cần. Tuy nhiên, việc sử dụng tối ưu là ở tốc độ 200G HDR. Vui lòng xác minh khả năng tương thích của máy chủ cho môi trường tốc độ hỗn hợp.

H: Mức tiêu thụ điện năng điển hình ở 30 mét là bao nhiêu?

Đ: Mức tiêu thụ điện năng không phụ thuộc vào chiều dài; mỗi đầu tiêu thụ 5.0W điển hình khi bật định thời lại, bất kể cáp dài 1m hay 100m.

H: Cáp có hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM) không?

Đ: Có, DDM cung cấp giám sát thời gian thực công suất quang Rx/Tx, dòng thiên vị, điện áp nguồn và nhiệt độ vỏ trên mỗi làn, với các ngưỡng cảnh báo/báo động.

H: Bảo hành được cung cấp là gì?

Đ: NVIDIA Mellanox cung cấp bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế bộ phận cho các lỗi sản xuất.

H: Tôi có thể sử dụng cáp này với các switch không phải Mellanox không?

Đ: Nó có thể hoạt động với các switch QSFP56 của bên thứ ba hỗ trợ 200GbE và AOC có định thời lại. Tuy nhiên, khả năng tương thích không được đảm bảo; chúng tôi khuyên bạn nên xác minh với nhà cung cấp switch của mình và thử nghiệm trước khi triển khai quy mô lớn.

Thận trọng & Xử lý

• Không vượt quá điện áp nguồn tối đa tuyệt đối (3.6V) để tránh làm hỏng vĩnh viễn các bộ phận quang học bên trong.
• Tránh uốn cong chặt hơn bán kính uốn cong động 30mm để ngăn ngừa hư hỏng sợi quang.
• Giữ nắp đậy bụi trên đầu nối cho đến khi lắp đặt; bụi bẩn có thể gây suy giảm tín hiệu và tăng BER.
• Hoạt động trong phạm vi nhiệt độ vỏ 0-70°C để đảm bảo độ tin cậy được chỉ định.
• Sử dụng các biện pháp phòng ngừa ESD tiêu chuẩn (dây đeo cổ tay nối đất, thảm ESD) khi xử lý các đầu nối QSFP56.
• Không kéo hoặc làm căng cáp bằng đầu nối; sử dụng dây kéo để ngắt kết nối.
• Cáp được phân loại là sản phẩm laser loại 1 theo IEC 60825-1. Tránh tiếp xúc trực tiếp với khẩu độ laser.

Giới thiệu về Hong Kong Starsurge Group Co., Limited

Được thành lập vào năm 2008, Hong Kong Starsurge Group Co., Limited là nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ. Phục vụ khách hàng trên toàn thế giới, Starsurge hỗ trợ các ngành bao gồm chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Công ty cung cấp các switch mạng, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và cáp quang chủ động từ các thương hiệu hàng đầu. Với cách tiếp cận lấy khách hàng làm trung tâm, Starsurge tập trung vào chất lượng đáng tin cậy, dịch vụ phản hồi nhanh, hỗ trợ đa ngôn ngữ và khả năng giao hàng toàn cầu. Là đối tác đáng tin cậy cho các giải pháp mạng NVIDIA Mellanox, Starsurge kết hợp chuyên môn kỹ thuật với sự xuất sắc trong chuỗi cung ứng để giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có khả năng mở rộng và đáng tin cậy.

---

Thông tin chính

• ● 200Gb/s (4x50G PAM4)
• ● Chiều dài 30 mét
• ● Công suất: 5.0W điển hình (định thời lại mỗi đầu)
• ● Công nghệ VCSEL + MMF
• ● Vỏ LSZH, RoHS
• ● Sẵn sàng cho InfiniBand HDR / 200GbE
• ● QSFP56 cắm nóng
• ● Hỗ trợ DDM

Ma trận tương thích

• ● Switch InfiniBand NVIDIA Quantum-2
• ● Bộ điều hợp ConnectX-6 HDR / ConnectX-7
• ● Switch 200GbE SN3700, SN4600
• ● Switch 200G QSFP56 của bên thứ ba (hạn chế)
• ● Không tương thích với cổng QSFP28 (100G) nếu không có bộ chuyển đổi

Danh sách kiểm tra người mua

• ● Xác nhận loại cổng QSFP56 (không phải QSFP28)
• ● Khoảng cách yêu cầu: 30m hay khác?
• ● Nhiệt độ môi trường hoạt động (0-70°C)
• ● Hỗ trợ switch cho AOC / định thời lại ở 200G PAM4
• ● Điều khoản bảo hành và RMA
• ● Thời gian giao hàng và giá theo số lượng
