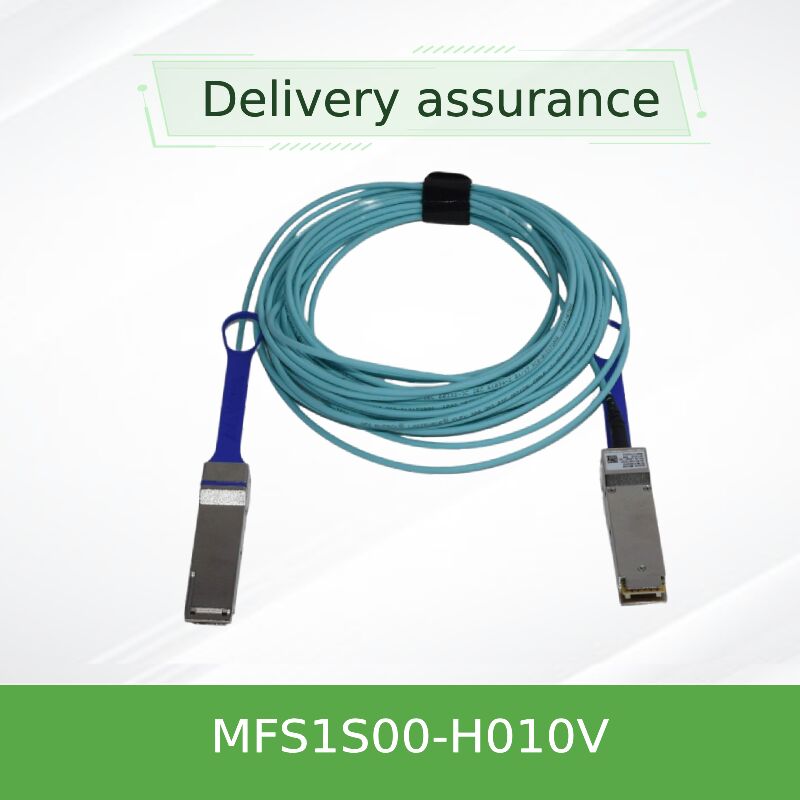

Cáp quang chủ động NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 – 10m MMF AOC cho InfiniBand HDR & 200GbE

200G InfiniBand HDR / 200GbE cáp quang hoạt động mật độ cao. Phương pháp điều chế PAM4.

CácNVIDIA Mellanox MFS1S00-H010Vlà một cáp quang hoạt động QSFP56 Multi-Mode Fiber (MMF) hiệu suất cao 200Gb/s,cung cấp 10 mét kết nối đáng tin cậy cho các trung tâm dữ liệu thế hệ tiếp theo và các cụm máy tính hiệu suất caoĐược thiết kế cho InfiniBand HDR (Tỷ lệ dữ liệu cao) và môi trường Ethernet 200 Gigabit, AOC này tận dụng 50Gb / s PAM4 điều chế mỗi làn (4x50G) để đạt được tổng băng thông 200Gb / s.So với DAC thụ động, MFS1S00-H010V cho phép tính toàn vẹn tín hiệu vượt trội, bán kính uốn cong chặt chẽ hơn, giảm trọng lượng và cải thiện lưu lượng không khí, trong khi chỉ tiêu thụ 5.0W điển hình cho mỗi đầu (với kích hoạt thời gian).Được xây dựng với các mảng VCSEL và mạch định giờ tích hợp, nó cung cấp tỷ lệ lỗi bit tốt hơn 1E-15 và độ trễ thấp có thể dự đoán.

MFS1S00-H010V sử dụng quang học hoạt động dựa trên VCSEL với bốn chuỗi sợi đa chế độ mỗi đầu, mỗi làn hoạt động ở tốc độ 50Gb / s PAM4 (53,125 GBd) để đạt được băng thông tổng cộng 200Gb / s.Các cáp tích hợp lập trình đầu vào cân bằng và đầu ra tiền nhấn mạnh, cho phép tinh chỉnh cho các hệ thống máy chủ khác nhau để tối đa hóa biên độ liên kết.giảm jitter ở tốc độ dữ liệu cao trong khi duy trì khả năng tương thích ngược với tốc độ thấp hơn (e.g., 100Gb/s NRZ) khi thời gian tái thiết bị bị vô hiệu hóa.Tất cả các thiết bị điện tử hoạt động được niêm phong chặt chẽ bên trong các vỏ kết nối QSFP56Cáp hỗ trợ chọn tốc độ thông qua các bộ đăng ký SFF-8636, cho phép cấu hình cho 25.78125 GBd NRZ (EDR) hoặc 26.56250 GBd hoạt động PAM4 (HDR).

• Các cụm máy tính hiệu suất cao (HPC) sử dụng các vải InfiniBand HDR (10m liên kết chéo-rack)
• Các kiến trúc xương sống của trung tâm dữ liệu 200GbE kết nối các công tắc trên cùng với các công tắc giữa hàng
• Mạng lưu trữ với NVMe-oF trên InfiniBand đòi hỏi băng thông cao và độ trễ thấp
• Các cụm đào tạo AI / ML tận dụng các công tắc NVIDIA Quantum-2 trên các rack liền kề
• Kết nối chuyển đổi đến máy chủ trên 5 mét, lên đến 10 mét
• Việc triển khai trung tâm dữ liệu siêu quy mô đòi hỏi hệ thống cáp mật độ cao, tiết kiệm năng lượng

MFS1S00-H010V tương thích với bất kỳ cổng QSFP56 tiêu chuẩn nào phù hợp với SFF-8665. Nó được hỗ trợ trên nền tảng chuyển đổi NVIDIA Mellanox InfiniBand HDR và 200GbE,cũng như nhiều bộ chuyển đổi 200GbE của bên thứ baCác nền tảng tương thích được xác minh bao gồm:

• NVIDIA Mellanox Quantum-2 (QSFP56) chuyển đổi InfiniBand
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand adapter
• NVIDIA Mellanox SN3700, SN4600 series 200GbE switch
• Chuyển đổi tiêu chuẩn công nghiệp 200G QSFP56 (sự tương thích khác nhau; vui lòng xác nhận hỗ trợ AOC)

¹Đánh giá nhiệt độ bên trong thông qua DDM lên đến 75 °C được cho phép.

Lưu ý: Độ khoan dung chiều dài cho chiều dài < 5m: +300mm / -0mm; cho 5m ≤ chiều dài < 50m: +500mm / -0mm.

• Tăng tầm với 200G:DAC thụ động thường giới hạn ở 3-5m ở 200G; AOC cung cấp hiệu suất mạnh mẽ ở 10m và xa hơn.
• Quản lý cáp cao cấp:Mỏng hơn, nhẹ hơn và linh hoạt hơn so với DAC đồng; hỗ trợ bán kính uốn cong chặt chẽ (30mm min).
• Tăng lưu lượng không khí:Giảm trở ngại trong khung chuyển mạch mật độ cao và hệ thống quản lý cáp.
• Hiệu quả năng lượng tối ưu:5.0W mỗi đầu ở 200G là rất cạnh tranh cho quang học hoạt động.
• Điều kiện tín hiệu tích hợp:EQ có thể lập trình và nhấn mạnh trước vượt qua các biến thể PCB chủ và mất kết nối.
• Khả năng miễn nhiễm EMI:Phương tiện sợi loại bỏ nhiễu điện, lý tưởng cho môi trường RF nhạy cảm.
• Theo dõi chẩn đoán kỹ thuật số (DDM):Giám sát thời gian thực của điện năng quang học, nhiệt độ và điện áp để bảo trì chủ động.

Là một nhà cung cấp phần cứng mạng dựa trên công nghệ đáng tin cậy, Tập đoàn Starsurge Hồng Kông cung cấp hỗ trợ toàn diện cho cáp quang hoạt động NVIDIA Mellanox.

• Giao hàng toàn cầu với thời gian giao hàng cạnh tranh (sản phẩm có sẵn theo yêu cầu)
• Xác minh kỹ thuật trước bán hàng: kiểm tra tính tương thích với các mô hình chuyển mạch / máy chủ của bạn
• Các yêu cầu về chiều dài tùy chỉnh cho các dự án đặc biệt (đối với MOQ)
• Bảo hành phần cứng hạn chế 1 năm (sản phẩm do nhà sản xuất bảo hiểm sửa chữa hoặc thay thế)
• Hỗ trợ RMA và hỗ trợ khắc phục sự cố
• Nhóm kỹ thuật bán hàng đa ngôn ngữ (tiếng Anh, Trung Quốc và các ngôn ngữ khác)

• Không vượt quá điện áp cung cấp tối đa tuyệt đối (3,6V) để tránh hư hỏng vĩnh viễn quang học bên trong.
• Tránh các đường cong chặt hơn bán kính uốn động 30mm để ngăn ngừa tổn thương sợi.
• Giữ nắp bụi trên các đầu nối cho đến khi lắp đặt; ô nhiễm có thể gây ra sự suy giảm tín hiệu và tăng BER.
• Hoạt động trong phạm vi nhiệt độ trường 0-70 °C để đảm bảo độ tin cậy.
• Sử dụng các biện pháp phòng ngừa ESD tiêu chuẩn (những dây đeo cổ tay nối đất, thảm ESD) khi xử lý các đầu nối QSFP56.
• Không kéo hoặc căng dây cáp bởi các đầu nối; sử dụng tab kéo để ngắt kết nối.
• Cáp được phân loại là sản phẩm laser lớp 1 theo IEC 60825-1.
