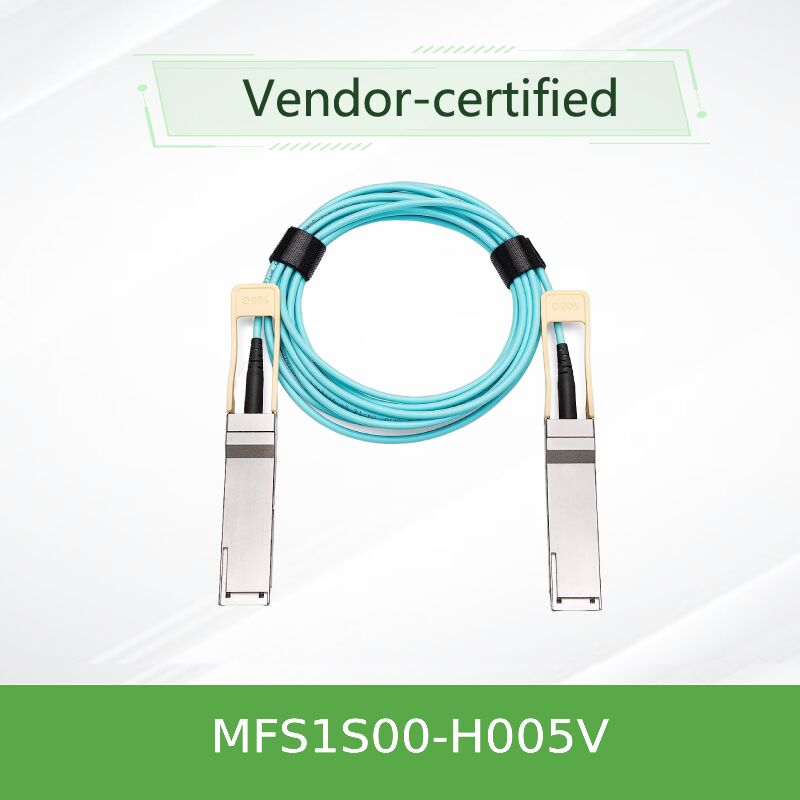

Cáp quang chủ động NVIDIA Mellanox MFS1S00-H005V 200Gb/s QSFP56 – 5m MMF AOC cho InfiniBand HDR & 200GbE

Cáp quang chủ động NVIDIA Mellanox MFS1S00-H005V là cáp quang chủ động sợi đa chế độ (MMF) QSFP56 hiệu suất cao 200Gb/s, cung cấp kết nối đáng tin cậy dài 5 mét cho các trung tâm dữ liệu thế hệ tiếp theo và các cụm máy tính hiệu suất cao. Được thiết kế cho môi trường InfiniBand HDR (Tốc độ dữ liệu cao) và Ethernet 200 Gigabit, AOC này sử dụng điều chế PAM4 50Gb/s trên mỗi làn (4x50G) để đạt được băng thông tổng hợp 200Gb/s. So với DAC thụ động, MFS1S00-H005V mang lại tính toàn vẹn tín hiệu vượt trội, bán kính uốn cong chặt hơn, trọng lượng giảm và luồng không khí cải thiện, đồng thời chỉ tiêu thụ 5.0W điển hình mỗi đầu (khi bật định thời lại). Được chế tạo với mảng VCSEL và mạch định thời lại tích hợp, nó cung cấp tỷ lệ lỗi bit tốt hơn 1E-15 và độ trễ thấp có thể dự đoán được. Tuân thủ đầy đủ giao diện quản lý SFF-8665 (QSFP56) và SFF-8636, cáp có thể cắm nóng và tuân thủ RoHS.

MFS1S00-H005V sử dụng quang học chủ động dựa trên VCSEL với bốn sợi quang đa chế độ mỗi đầu, mỗi làn hoạt động ở PAM4 50Gb/s (53.125 GBd) để đạt được băng thông tổng hợp 200Gb/s. Cáp tích hợp bộ cân bằng đầu vào và tiền nhấn đầu ra có thể lập trình, cho phép tinh chỉnh cho các hệ thống máy chủ khác nhau để tối đa hóa biên độ liên kết. Định thời lại có thể được bật có chọn lọc trên mỗi làn, giảm jitter ở tốc độ dữ liệu cao trong khi vẫn duy trì khả năng tương thích ngược với tốc độ thấp hơn (ví dụ: NRZ 100Gb/s) khi định thời lại bị tắt. Vỏ LSZH (Khói thấp không halogen) tăng cường an toàn cháy nổ trong các triển khai mật độ cao. Tất cả các thiết bị điện tử chủ động được niêm phong kín trong vỏ đầu nối QSFP56, không yêu cầu nguồn điện bên ngoài ngoài nguồn 3.3V tiêu chuẩn từ cổng máy chủ. Cáp hỗ trợ chọn tốc độ thông qua các thanh ghi SFF-8636, cho phép cấu hình cho hoạt động NRZ 25.78125 GBd (EDR) hoặc PAM4 26.56250 GBd (HDR).

• Các cụm Máy tính hiệu suất cao (HPC) sử dụng mạng InfiniBand HDR (liên kết trong giá đỡ hoặc giá đỡ liền kề 5m)
• Kiến trúc lá-xương sống trung tâm dữ liệu 200GbE kết nối các bộ chuyển mạch đầu giá đỡ với các nút tính toán
• Mạng lưu trữ với NVMe-oF qua InfiniBand yêu cầu băng thông cao và độ trễ thấp
• Các cụm đào tạo AI/ML sử dụng bộ chuyển mạch NVIDIA Quantum-2
• Kết nối bộ chuyển mạch-máy chủ trong cùng một giá đỡ hoặc giữa các giá đỡ liền kề
• Các triển khai trung tâm dữ liệu siêu quy mô yêu cầu cáp mật độ cao, tiết kiệm năng lượng

MFS1S00-H005V tương thích với bất kỳ cổng QSFP56 tiêu chuẩn nào tuân thủ SFF-8665. Nó được hỗ trợ gốc trên các nền tảng bộ chuyển mạch InfiniBand HDR và 200GbE của NVIDIA Mellanox, cũng như nhiều bộ chuyển mạch 200GbE của bên thứ ba. Các nền tảng được xác minh tương thích bao gồm:

• Bộ chuyển mạch InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Bộ điều hợp InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
• Bộ chuyển mạch 200GbE dòng NVIDIA Mellanox SN3700, SN4600
• Bộ chuyển mạch QSFP56 200G tiêu chuẩn công nghiệp (khả năng tương thích thay đổi; vui lòng xác nhận hỗ trợ AOC)

¹Đọc nhiệt độ bên trong qua DDM lên đến 75°C được cho phép. Các giá trị tuyệt đối tối đa: Vcc -0.3 đến 3.6V; điện áp đầu vào dữ liệu -0.3 đến 3.465V; ngưỡng hỏng 3.4 dBm.

Lưu ý: Dung sai chiều dài cho các độ dài <5m: +300mm>

• Phạm vi mở rộng ở 200G: DAC thụ động thường bị giới hạn ở 3-5m ở 200G; AOC cung cấp hiệu suất mạnh mẽ ở 5m trở lên.
• Quản lý cáp vượt trội: Mỏng hơn, nhẹ hơn và linh hoạt hơn DAC đồng; hỗ trợ bán kính uốn cong chặt (tối thiểu 30mm).
• Luồng không khí cải thiện: Giảm cản trở trong khung bộ chuyển mạch mật độ cao và hệ thống quản lý cáp.
• Hiệu quả năng lượng tối ưu: 5.0W mỗi đầu ở 200G rất cạnh tranh đối với quang học chủ động.
• Điều kiện tín hiệu tích hợp: EQ và tiền nhấn có thể lập trình khắc phục các biến thể PCB máy chủ và tổn thất đầu nối.
• Khả năng chống nhiễu EMI: Môi trường sợi quang loại bỏ nhiễu điện, lý tưởng cho môi trường RF nhạy cảm.
• Giám sát chẩn đoán kỹ thuật số (DDM): Giám sát thời gian thực công suất quang, nhiệt độ và điện áp để bảo trì chủ động.

Dịch vụ & Hỗ trợ – Hong Kong Starsurge

Là nhà cung cấp phần cứng mạng dựa trên công nghệ đáng tin cậy, Hong Kong Starsurge Group cung cấp hỗ trợ toàn diện cho cáp quang chủ động NVIDIA Mellanox. Các dịch vụ của chúng tôi bao gồm:

• Giao hàng toàn cầu với thời gian dẫn cạnh tranh (tình trạng còn hàng theo yêu cầu)
• Xác thực kỹ thuật trước bán hàng: kiểm tra khả năng tương thích với các mẫu bộ chuyển mạch/máy chủ của bạn
• Yêu cầu chiều dài tùy chỉnh cho các dự án đặc biệt (tùy thuộc vào MOQ)
• Bảo hành phần cứng giới hạn 1 năm (bảo hành của nhà sản xuất để sửa chữa hoặc thay thế)
• Hỗ trợ RMA và hỗ trợ khắc phục sự cố
• Đội ngũ kỹ sư bán hàng đa ngôn ngữ (tiếng Anh, tiếng Trung và các ngôn ngữ khác)

Câu hỏi thường gặp

H: Sự khác biệt giữa MFS1S00-H005V và AOC 100G thế hệ trước là gì?

A: MFS1S00-H005V hỗ trợ 200Gb/s sử dụng điều chế PAM4 4x50G, trong khi AOC 100G sử dụng NRZ 4x25G. Nó được thiết kế cho mạng InfiniBand HDR và 200GbE, cung cấp băng thông gấp đôi cho các cụm HPC và AI thế hệ tiếp theo.

H: Cáp này có tương thích ngược với cổng 100Gb/s (EDR) không?

A: Có, bằng cách đặt các thanh ghi chọn tốc độ phù hợp (chế độ NRZ ở 25.78125 GBd) và tắt định thời lại nếu cần. Tuy nhiên, việc sử dụng tối ưu là ở 200G HDR. Vui lòng xác minh khả năng tương thích của máy chủ cho môi trường tốc độ hỗn hợp.

H: Mức tiêu thụ điện năng điển hình ở khoảng cách 5 mét là bao nhiêu?

A: Mức tiêu thụ điện năng không phụ thuộc vào chiều dài; mỗi đầu tiêu thụ 5.0W điển hình khi bật định thời lại, bất kể cáp dài 1m hay 100m.

H: Cáp có hỗ trợ Giám sát chẩn đoán kỹ thuật số (DDM) không?

A: Có, DDM cung cấp giám sát thời gian thực công suất quang Rx/Tx, dòng thiên vị, điện áp nguồn và nhiệt độ vỏ trên mỗi làn, với các ngưỡng cảnh báo/báo động.

H: Bảo hành được cung cấp là gì?

A: NVIDIA Mellanox cung cấp bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế bộ phận cho các lỗi sản xuất.

H: Tôi có thể sử dụng cáp này với các bộ chuyển mạch không phải Mellanox không?

A: Nó có thể hoạt động với các bộ chuyển mạch QSFP56 của bên thứ ba hỗ trợ 200GbE và AOC có định thời lại. Tuy nhiên, khả năng tương thích không được đảm bảo; chúng tôi khuyên bạn nên xác minh với nhà cung cấp bộ chuyển mạch của mình và thử nghiệm trước khi triển khai quy mô lớn.

Thận trọng & Xử lý

• Không vượt quá điện áp nguồn tối đa tuyệt đối (3.6V) để tránh làm hỏng vĩnh viễn các bộ phận quang học bên trong.
• Tránh uốn cong chặt hơn bán kính uốn cong động 30mm để ngăn ngừa hư hỏng sợi quang.
• Giữ nắp bụi trên đầu nối cho đến khi lắp đặt; bụi bẩn có thể gây suy giảm tín hiệu và tăng BER.
• Hoạt động trong phạm vi nhiệt độ vỏ 0-70°C để đảm bảo độ tin cậy được chỉ định.
• Sử dụng các biện pháp phòng ngừa ESD tiêu chuẩn (dây đeo cổ tay nối đất, thảm ESD) khi xử lý các đầu nối QSFP56.
• Không kéo hoặc làm căng cáp bằng đầu nối; sử dụng dây kéo để ngắt kết nối.
• Cáp được phân loại là sản phẩm laser loại 1 theo IEC 60825-1. Tránh tiếp xúc trực tiếp với khẩu độ laser.

Giới thiệu về Hong Kong Starsurge Group Co., Limited

Được thành lập vào năm 2008, Hong Kong Starsurge Group Co., Limited là nhà cung cấp dựa trên công nghệ về phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống. Phục vụ khách hàng trên toàn thế giới, Starsurge hỗ trợ các ngành bao gồm chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Công ty cung cấp các bộ chuyển mạch mạng, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và cáp quang chủ động từ các thương hiệu hàng đầu. Với cách tiếp cận lấy khách hàng làm trung tâm, Starsurge tập trung vào chất lượng đáng tin cậy, dịch vụ phản hồi nhanh, hỗ trợ đa ngôn ngữ và khả năng giao hàng toàn cầu. Là đối tác đáng tin cậy cho các giải pháp mạng NVIDIA Mellanox, Starsurge kết hợp chuyên môn kỹ thuật với sự xuất sắc trong chuỗi cung ứng để giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.

---

Thông tin chính

• 200Gb/s (4x50G PAM4)
• Chiều dài 5 mét
• Công suất: 5.0W điển hình (định thời lại mỗi đầu)
• Công nghệ VCSEL + MMF
• Vỏ LSZH, RoHS
• Sẵn sàng cho InfiniBand HDR / 200GbE
• QSFP56 cắm nóng
• Hỗ trợ DDM

Ma trận tương thích

• Bộ chuyển mạch InfiniBand NVIDIA Quantum-2
• Bộ điều hợp ConnectX-6 HDR / ConnectX-7
• Bộ chuyển mạch 200GbE SN3700, SN4600
• Bộ chuyển mạch QSFP56 200G của bên thứ ba (hạn chế)
• Không tương thích với cổng QSFP28 (100G) nếu không có bộ chuyển đổi

Danh sách kiểm tra người mua

• Xác nhận loại cổng QSFP56 (không phải QSFP28)
• Khoảng cách yêu cầu: 5m hay khác?
• Nhiệt độ môi trường hoạt động (0-70°C)
• Hỗ trợ bộ chuyển mạch cho AOC / định thời lại ở PAM4 200G
• Điều khoản bảo hành và RMA
• Thời gian giao hàng và giá theo số lượng
