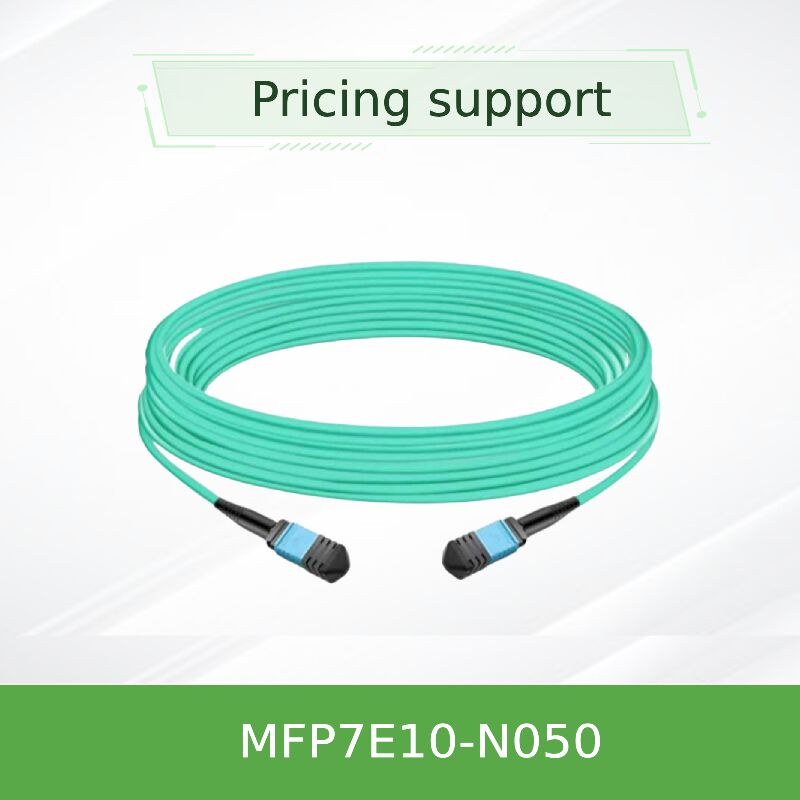

Cáp quang Multimode MPO APC dài 50m của NVIDIA MFP7E10-N050, Tầm xa OM4 cho InfiniBand & Ethernet

Cáp quang sợi đa phương thức thụ động 50m được thiết kế chính xác sử dụng sợi OM4 cho các ứng dụng mở rộng.và áo khoác LSZH mạnh mẽ. Cho phép kết nối trực tiếp giữa OSFP 800G hai cổng, OSFP 400G cổng duy nhất và máy thu QSFP112 trên các khoảng dài hơn trong kiến trúc lá xương sống trung tâm dữ liệu.

NVIDIA MFP7E10-N050 là thành viên mở rộng phạm vi của gia đình cáp quang đa chế độ thụ động MFP7E10-Nxxx.cáp 50 mét này đạt được khoảng cách liên kết tối đa được hỗ trợ bởi loạt, làm cho nó trở thành giải pháp lý tưởng cho topology xương sống, kết nối chéo hàng, và kết nối cuối hàng đến cuối hàng trong các trung tâm dữ liệu hiện đại.Cáp có 8 sợi hoạt động trong một đầu nối MPO-12/APC 12 sợi, với 4 sợi không hoạt động phục vụ như các thành viên sức mạnh để duy trì tính toàn vẹn cấu trúc.

Được thiết kế đặc biệt cho hệ sinh thái mạng tốc độ cao của NVIDIA, nó hỗ trợ các máy thu OSFP hai cổng 800Gb / s cũng như các mô-đun OSFP và QSFP112 một cổng 400Gb / s.Bộ kết nối đánh bóng góc (APC) với đánh bóng 8 độ cung cấp hiệu suất mất mát trở lại vượt trội (≥35 dB), cần thiết để duy trì tính toàn vẹn tín hiệu qua khoảng cách dài hơn với điều chế PAM4.

Bản đồ sợi chéo loại B này (pin 1 đến pin 12) cho phép kết nối trực tiếp giữa các bộ thu phát mà không cần quản lý cực bổ sung.Mỗi cáp được thử nghiệm tại nhà máy để đáp ứng các thông số kỹ thuật Telcordia GR-1435 và IEC 61754-7, đảm bảo hiệu suất đáng tin cậy trên toàn bộ phạm vi 50 mét.

• Bộ kết nối nữ MPO-12/APC với lỗ sắp xếp tương thích với chân sắp xếp máy thu phát
• 8 sợi OM4 đa phương thức hoạt động (50/125 μm) với 4 sợi không sử dụng làm thành viên sức mạnh
• Crossover Type-B polarity: loại bỏ nhu cầu đảo ngược dây vá
• áo khoác LSZH tròn linh hoạt (Low Smoke Zero Halogen) / OFNR
• Hỗ trợ InfiniBand NDR, Ethernet 400GbE / 800GbE và giao thức NVLink
• Cơ chế khóa đẩy kéo để giải phóng nhanh và giao phối an toàn
• Nhiệt độ hoạt động: 0 °C đến 70 °C; lưu trữ: -40 °C đến 85 °C
• Hồ sơ mất mát chèn thấp với OM4 tối ưu hóa cho phạm vi mở rộng
• Thông số kỹ thuật 50 mét đưa ra hai tấm vá quang trong liên kết với tổng cộng 4 đường nối kết nối quang

MFP7E10-N050 sử dụng sợi đa phương thức cấp OM4, cung cấp băng thông cao hơn và giảm nhẹ hơn OM3, cho phép truyền 50 mét đáng tin cậy ở tốc độ 400G / 800G.Sợi OM4 có băng thông modal tăng cường (băng băng thông modal hiệu quả ≥4700 MHz·km ở 850nm) so với OM3 (≥2000 MHz·km), cho phép tiếp cận lâu hơn trong các ứng dụng PAM4 tốc độ cao.

Mặt kết thúc kết nối MPO-12/APC có độ nhọn góc 8 độ, giảm thiểu phản xạ ngược quang có thể gây ra sự bất ổn của máy phát và lỗi bit trong các liên kết tốc độ cao.Không giống như các đầu nối Ultra Physical Contact (UPC) thường được sử dụng trong các ứng dụng tốc độ thấp hơn, APC đảm bảo sự mất mát trở lại ≥35 dB, quan trọng đối với 100G PAM4 và hơn thế nữa trên các khoảng cách dài.

Các đường dẫn truyền hình kiểu B (crossover) của cáp map các đường dẫn truyền ở một đầu đến các đường dẫn nhận ở bên kia của máy thu truyền. Đường dẫn 1 (đầu dẫn) kết nối với đường dẫn 12 (nhận), đường dẫn 2 đến đường dẫn 11, v.v.Điều này phù hợp với tiêu chuẩn MPO pinout được khuyến cáo bởi IEC 61754-7 cho kết nối trực tiếp mà không có bộ điều hợp bên ngoài.

• Kiến trúc lá xương sống:Kết nối các công tắc lá với các công tắc cột sống trên nhiều hàng hoặc các sảnh trung tâm dữ liệu lớn.

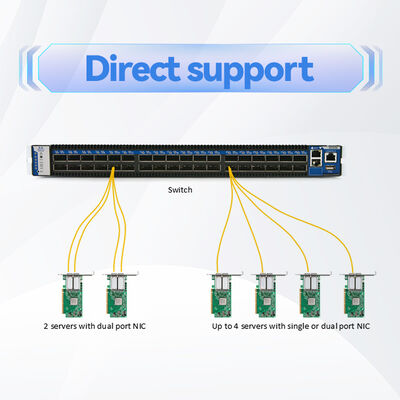

• Liên kết chuyển đổi:Kết nối các công tắc OSFP hai cổng (800G) bằng cách sử dụng hai cổng MPO-12/APC qua khoảng cách dài.

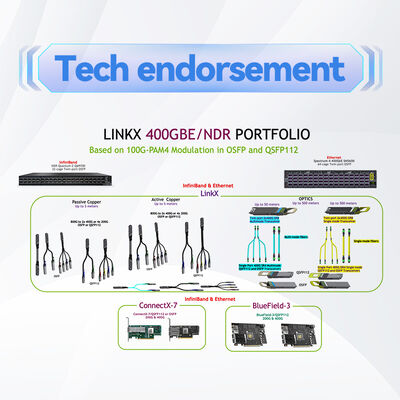

• Chuyển đổi thành bộ điều chỉnh:Kết nối các bộ điều hợp mạng NVIDIA ConnectX-7 hoặc DPU BlueField-3 thông qua các máy thu OSFP hoặc QSFP112 với ngân sách liên kết tối đa.
• Kết nối qua hàng:Lý tưởng cho môi trường mà các cáp OM3 30 mét là không đủ và các cáp quang hoạt động không được mong muốn.
• Các cụm máy tính hiệu suất cao (HPC):Cung cấp tính linh hoạt trong các cụm đào tạo AI quy mô lớn với các nút tính toán phân tán.

Được thiết kế và xác nhận cho khả năng tương tác liền mạch với máy thu NVIDIA và phần cứng mạng.

Lưu ý: Cáp tương thích chặt chẽ với các đầu nối MPO-12/APC. Đừng kết hợp với các đầu nối MPO-12/UPC (bông xanh) vì sự không phù hợp của mài có thể gây ra thiệt hại vật lý và suy giảm tín hiệu.

NVIDIA cung cấp nhiều chiều dài để phù hợp với các topology trung tâm dữ liệu khác nhau.

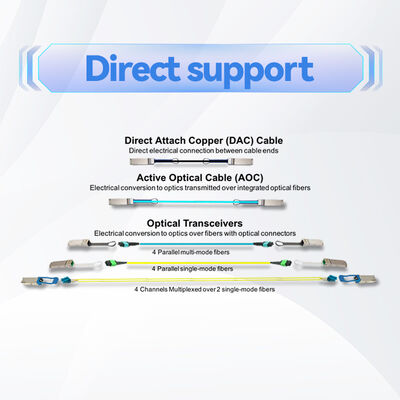

Đối với việc triển khai đòi hỏi khoảng cách vượt quá 50 mét, hãy xem xét các cáp quang hoạt động (AOC) của NVIDIA hoặc các giải pháp một chế độ.

• Xác thực từ đầu đến cuối:Mỗi cáp được ghép nối với máy thu NVIDIA để đảm bảo khả năng tương tác và biên kết liên kết trên phạm vi 50m đầy đủ.
• Chi phí sở hữu tổng cộng thấp:Thiết kế thụ động loại bỏ tiêu thụ năng lượng, giảm chi phí làm mát trong trung tâm dữ liệu.
• OM4 mở rộng phạm vi:Cho phép khoảng cách đa chế độ tối đa, giảm nhu cầu về cáp quang hoạt động trong nhiều triển khai.
• Độ bền và an toàn:Áo khoác LSZH giảm thiểu khói độc hại trong trường hợp cháy; OFNR được đánh giá cho các thiết bị nâng.
• Precision manufacturing:Các đầu nối APC được đánh bóng bằng nhà máy với hình học nhất quán đảm bảo giảm mất mát lặp lại.
• Bảo hành và hỗ trợ:Tính tương thích trực tiếp NVIDIA làm giảm sự phức tạp của việc khắc phục sự cố.

• Không tháo nắp bụi cho đến thời điểm lắp đặt để ngăn ngừa ô nhiễm các mặt cuối quang học.
• Tránh vượt quá bán kính uốn cong tối thiểu là 30 mm; uốn cong chặt chẽ có thể gây ra tổn thất uốn cong vi mô và tổn thương sợi vĩnh viễn, đặc biệt quan trọng đối với các liên kết 50m.
• Mặc dù cáp không dẫn điện và không nhạy cảm với ESD, nhưng nó kết hợp với các bộ thu nhạy cảm với ESD. Theo các biện pháp phòng ngừa ESD tiêu chuẩn trong khi xử lý.
• Không bao giờ trộn các đầu nối MPO-12/APC (vỏ xanh) với đầu nối MPO-12/UPC (vỏ xanh); các loại sơn không phù hợp sẽ không phù hợp và có thể làm hỏng các chân sắp xếp.
• Chỉ sử dụng rượu isopropyl và khăn lau không có mông hoặc chất tẩy rửa MPO chuyên dụng để làm sạch vòm.
• Khi triển khai ở khoảng cách tối đa 50m, đảm bảo tất cả các tấm vá và kết nối trung gian sử dụng các đầu nối MPO-12/APC có đặc điểm mất mát thấp tương tự.

Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.sản xuấtCông ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.Với cách tiếp cận khách hàng đầu tiênStarsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh chóng và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.

Đối tác chính thức của NVIDIA:Starsurge cung cấp các cáp, máy thu và thành phần mạng NVIDIA gốc với tính minh bạch đầy đủ của chuỗi cung ứng và giao hàng nhanh chóng.

• Xác nhận loại kết nối: MPO-12/APC (phụ nữ) ở cả hai đầu
• Kiểm tra khoảng cách liên kết: 50m yêu cầu sợi OM4 và giả định tối đa 4 đường nối kết nối quang.
• Đảm bảo các bộ phát tương thích với cực giao chéo loại B và hỗ trợ OM4 50m.
• Kiểm tra rằng tất cả các tấm vá và các kết nối trung gian sử dụng các đầu nối MPO-12/APC có đặc điểm mất mát thấp.
• Cung cấp các chất tẩy rửa MPO thích hợp và nắp bụi để bảo trì.
• Thực hiện tính toán ngân sách liên kết bao gồm tất cả các kết nối trước khi triển khai cuối cùng.

• NVIDIA MMA4Z00-NS¢ Máy thu OSFP 800G DR8 hai cổng cho chuyển đổi
• NVIDIA MMA1Z00-NS400¢ Máy thu QSFP112 400G DR4 cho bộ điều hợp ConnectX-7
• NVIDIA MFP7E20 seriesCác cáp quang hoạt động (AOC) cho phạm vi vượt quá 50m
• Bộ chuyển đổi MPO-12/APC sang MPO-12/APCĐể mở rộng và lắp đặt bảng
• NVIDIA MFP7E10-N030- 30m biến thể OM3 cho các ứng dụng tầm ngắn hơn

• Lưu ý về ứng dụng: Cáp quang & Kết nối cho NDR InfiniBand (có sẵn từ hỗ trợ NVIDIA)
• IEC 61754-7: Thiết bị kết nối giữa sợi quang ¢ gia đình kết nối MPO
• Telcordia GR-1435-CORE: Yêu cầu chung đối với các đầu nối quang đa sợi
• Hướng dẫn kết nối quang học NVIDIA cho việc triển khai 400G / 800G
