NVIDIA MFP7E10-N030 30m MPO APC Cáp sợi đa chế độ InfiniBand & Ethernet

Thông tin chi tiết sản phẩm:

Hàng hiệu: Mellanox
Số mô hình: MFP7E10-N030 (980-9I557-00N030)
Tài liệu: MFP7E10-Nxxx.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiate
chi tiết đóng gói: hộp bên ngoài
Thời gian giao hàng: Dựa trên hàng tồn kho
Điều khoản thanh toán: T/T
Khả năng cung cấp: Cung cấp theo dự án/đợt
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Người mẫu: MFP7E10-N030 Chiều dài: 30 m
Loại sợi: Multimode OM4 Đầu nối: MPO-12/APC (nữ)
Mất chèn: ≤ 0,362 dB Trả lại tổn thất: 35 dB
Làm nổi bật:

Cáp sợi MPO NVIDIA 30m

,

Cáp quang sợi Mellanox InfiniBand

,

Cáp MPO APC Ethernet đa chế độ

Mô tả sản phẩm

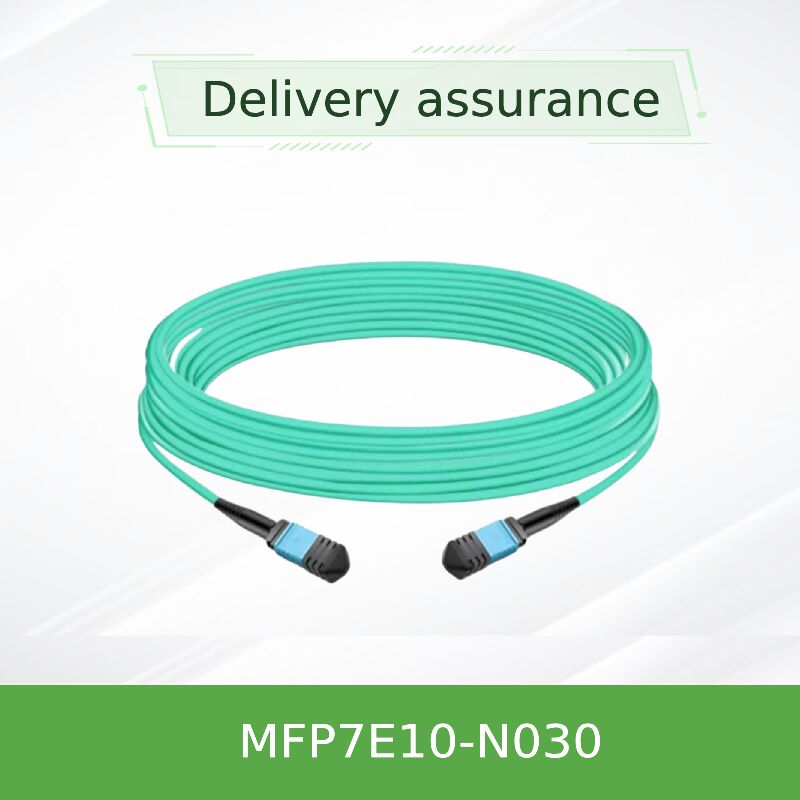

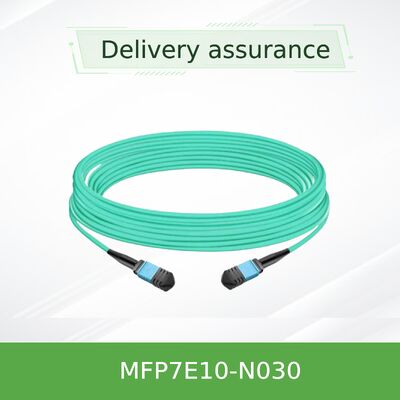

NVIDIA MFP7E10-N030 MPO-12/APC Cáp sợi đa chế độ
NVIDIA chính thức Crossover loại B 8 Chất xơ hoạt tính

Cáp quang đa phương thức thụ động 30m được thiết kế chính xác cho kết nối liên kết InfiniBand và Ethernet băng thông rộng.và áo khoác LSZH mạnh mẽ. Cho phép kết nối trực tiếp giữa OSFP 800G hai cổng, OSFP 400G cổng duy nhất và máy thu QSFP112 trong các trung tâm dữ liệu hiện đại.

Số phần:MFP7E10-N030
Chiều dài:30 mét (sự khoan dung + 2% x L / -0 cho L≥5m)
Kết nối:MPO-12/APC (Angled Physical Contact) nữ đến MPO-12/APC nữ
Max Reach50m (với các tấm vá)
Loại sợiOM3 (≤30m) 30m dài sử dụng OM3
Mất tích nhập≤ 0,35 dB + 0,0004 x L
Lợi nhuận mất mát≥ 35 dB
Phân tích uốn congMin 30mm
Xếp hạng áo khoácLSZH / OFNR (Aqua)
Tổng quan sản phẩm

Dòng NVIDIA MFP7E10-Nxxx bao gồm các cáp quang đa phương thức thụ động với đầu nối MPO-12/APC, tận dụng 8 sợi hoạt động từ mảng 12 sợi.MFP7E10-N030 cung cấp một tiêu chuẩn dài 30 mét, đại diện cho khoảng cách tối đa được hỗ trợ bởi sợi OM3 trong loạt, làm cho nó lý tưởng cho kết nối cuối hàng hoặc phân phối vùng trên bố cục trung tâm dữ liệu lớn hơn.Được thiết kế đặc biệt cho hệ sinh thái mạng tốc độ cao của NVIDIA, nó hỗ trợ các máy thu OSFP hai cổng 800Gb / s cũng như các mô-đun OSFP và QSFP112 một cổng 400Gb / s.Bộ kết nối bóng góc (APC) với độ bóng 8 độ làm giảm đáng kể phản xạ trở lại, đảm bảo tính toàn vẹn tín hiệu cho điều chế PAM4 được sử dụng trong kiến trúc 50G, 100G mỗi làn.

Bản đồ sợi chéo loại B này (pin 1 đến pin 12) cho phép kết nối trực tiếp giữa các bộ thu phát mà không cần quản lý cực bổ sung, đơn giản hóa việc triển khai.Mỗi cáp được thử nghiệm tại nhà máy để đáp ứng các thông số kỹ thuật Telcordia GR-1435 và IEC 61754-7, đảm bảo độ tin cậy sẵn sàng.

Các đặc điểm chính
  • Bộ kết nối nữ MPO-12/APC với lỗ sắp xếp tương thích với chân sắp xếp máy thu phát
  • 8 sợi đa phương thức hoạt động (50/125 μm) với 4 sợi không sử dụng làm thành phần sức mạnh
  • Crossover Type-B polarity: loại bỏ nhu cầu đảo ngược dây vá
  • áo khoác LSZH tròn linh hoạt (Low Smoke Zero Halogen) / OFNR
  • Hỗ trợ InfiniBand NDR, Ethernet 400GbE / 800GbE và giao thức NVLink
  • Cơ chế khóa đẩy kéo để giải phóng nhanh và giao phối an toàn
  • Nhiệt độ hoạt động: 0 °C đến 70 °C; lưu trữ: -40 °C đến 85 °C
  • Hồ sơ mất tích chèn thấp được tối ưu hóa cho tín hiệu PAM4 tốc độ cao
Công nghệ: Tiếp xúc vật lý góc và cực giao

Mặt kết thúc kết nối MPO-12/APC có độ nhọn góc 8 độ, giảm thiểu phản xạ ngược quang có thể gây ra sự bất ổn của máy phát và lỗi bit trong các liên kết tốc độ cao.Không giống như các đầu nối Ultra Physical Contact (UPC) thường được sử dụng trong các ứng dụng tốc độ thấp hơn, APC đảm bảo sự mất mát trả về ≥35 dB, quan trọng cho 100G PAM4 trở lên.Các cáp (crossover) topology kiểu B (crossover) bản đồ các làn đường truyền ở một đầu đến các làn đường nhận ở đối diện máy thu ¢ làn đường 1 (đưa) kết nối với làn đường 12 (nhận), làn đường 2 đến làn đường 11, v.v. Điều này phù hợp với MPO chuẩn được khuyến cáo bởi IEC 61754-7 cho kết nối trực tiếp mà không có bộ điều hợp bên ngoài.

Các hoạt động đặc trưng
  • Liên kết chuyển đổi: Kết nối các chuyển đổi OSFP hai cổng (800G) bằng cách sử dụng hai cổng MPO-12/APC để tổng hợp thông lượng trên khoảng dài hơn.
  • Chuyển đổi sang bộ điều chỉnh: Kết nối các bộ điều chỉnh mạng NVIDIA ConnectX-7 hoặc DPU BlueField-3 thông qua các máy thu OSFP hoặc QSFP112 ở khoảng cách dài.
  • Các kiến trúc xương sống trong các trung tâm dữ liệu đòi hỏi phạm vi đa chế độ 50 mét (có tối đa 4 nút kết nối).
  • Tính toán hiệu suất cao (HPC) và phân chia lưu trữ với các phần mở rộng vải NVLink.
  • Sự tổng hợp cuối hàng, nơi mà cần đến phạm vi OM3 tối đa (30m) để thiết kế cấu trúc tối ưu.
Khả năng tương thích

Được thiết kế và xác nhận cho khả năng tương tác liền mạch với máy thu NVIDIA và phần cứng mạng.

Máy phát / thiết bị Loại cổng Trường hợp sử dụng
MMA4Z00-NS (OSFP DR8 hai cổng) 2x MPO-12/APC 800Gb/s bên chuyển đổi
MMA4Z00-NS400 (OSFP) MPO-12/APC Adapter 400Gb/s/DPU
MMA1Z00-NS400 (QSFP112) MPO-12/APC 400Gb/s ConnectX-7 / BlueField-3
Chuyển đổi InfiniBand NDR 400G/800G Cổng OSFP Chuyển đổi radix cao

Lưu ý: Cáp tương thích chặt chẽ với các đầu nối MPO-12/APC. Đừng kết hợp với các đầu nối MPO-12/UPC (bông xanh) vì sự không phù hợp của mài có thể gây ra thiệt hại vật lý và suy giảm tín hiệu.

Thông số kỹ thuật
Parameter Giá trị
Số sản phẩm MFP7E10-N030
Chiều dài cáp 30 mét (sự khoan dung: + 2% x L / -0 cho L≥5m)
Số lượng chất xơ (tiện dụng) 8 sợi (12-sợi MPO, 4 không hoạt động)
Loại sợi Multimode OM3 (tiêu chuẩn cho chiều dài ≤ 30m)
Loại kết nối MPO-12/APC nữ, mặt cuối mất mát thấp
Mất tích nhập (tối đa) 0.35 dB + 0,0004 x L (L bằng mét) → ≤0,362 dB điển hình
Mất lợi nhuận (min) ≥ 35 dB
Chiều kính cáp 3.0 ± 0,2 mm
Phân tích uốn cong tối thiểu 30 mm (dinamic/static)
Vật liệu áo khoác LSZH / OFNR, màu Aqua
Nhiệt độ hoạt động 0 đến 70 °C
Nhiệt độ lưu trữ -40 đến 85 °C
Độ ẩm tương đối 10% đến 85% RH không ngưng tụ
Kế hoạch cực Loại B (crossover) theo IEC 61754-7
Tuân thủ quy định RoHS, CB, cTUVus, CE, FCC lớp A, VCCI, RCM
Hướng dẫn lựa chọn: MFP7E10-Nxxx Series

NVIDIA cung cấp nhiều chiều dài để phù hợp với mật độ rack và kết nối giữa các khuôn viên khác nhau.

Số phần đặt hàng Chiều dài Ứng dụng điển hình
MFP7E10-N003 3 mét Máy chủ bên trong rack, bên cạnh
MFP7E10-N005 5 mét Từ đầu rack đến giữa rack
MFP7E10-N010 10 mét. Qua các giá đỡ hoặc dải dài ngắn
MFP7E10-N015 15 mét. Liên kết giữa các hàng, chuẩn rack-to-rack
MFP7E10-N020 20 mét. Các kết nối giữa rack, đường băng mở rộng
MFP7E10-N030 30 mét Phân phối cuối hàng, phạm vi tối đa OM3
MFP7E10-N050 50 mét. Tầm tiếp cận tối đa với sợi OM4

Tất cả các dây cáp đều có các thông số kỹ thuật cơ học và quang học giống nhau ngoại trừ độ khoan dung chiều dài (đối với chiều dài ≥ 5 m, độ khoan dung là + 2% x L / -0).xin hãy xem xét MFP7E10-N050 sử dụng sợi OM4 để đạt được 50m tiếp cận.

Ưu điểm của cáp sợi gốc NVIDIA
  • Xác thực từ đầu đến cuối:Mỗi cáp được ghép nối với máy thu NVIDIA để đảm bảo khả năng tương tác và biên kết liên kết.
  • Chi phí sở hữu tổng cộng thấp:Thiết kế thụ động loại bỏ tiêu thụ năng lượng, giảm chi phí làm mát trong trung tâm dữ liệu.
  • Độ bền và an toàn:Áo khoác LSZH giảm thiểu khói độc hại trong trường hợp cháy; OFNR được đánh giá cho các thiết bị nâng.
  • Precision manufacturing:Các đầu nối APC được đánh bóng bằng nhà máy với hình học nhất quán đảm bảo giảm mất mát lặp lại.
  • Bảo hành và hỗ trợ:Tính tương thích trực tiếp NVIDIA làm giảm sự phức tạp của việc khắc phục sự cố.
Câu hỏi thường gặp
Tôi có thể sử dụng MFP7E10-N030 với máy thu QSFP56 hoặc 100G không?
Mặc dù tương thích về mặt vật lý với quang học MPO-12/APC, cáp được tối ưu hóa cho các ứng dụng 400G / 800G PAM4.Vui lòng kiểm tra thông số kỹ thuật của máy phát tín hiệu.
Sự khác biệt giữa đầu nối APC và UPC là gì?
APC (Angled Physical Contact) có một sơn 8 độ mang lại tổn thất trở lại vượt trội (> 35 dB) lý tưởng cho truyền hai chiều tốc độ cao.UPC (Ultra Physical Contact) có độ bóng phẳng và giảm tổn thất trở lại (~ 30 dB)Chúng không thể hoán đổi được.
Có cần phải làm sạch trước khi lắp đặt không?
Mặc dù có nắp bụi của nhà máy, luôn luôn lau sạch cả cáp và thùng máy phát bằng một chất tẩy rửa sợi quang MPO được phê duyệt trước khi giao phối để tránh mất tín hiệu do ô nhiễm.
Tôi có thể kết hợp hai cáp MFP7E10-Nxxx bằng cách sử dụng bộ điều hợp không?
Vâng, sử dụng bộ điều hợp vách ngăn MPO / APC với cực thích hợp (loại B đến loại B) sẽ duy trì bản đồ chéo, nhưng lưu ý rằng mỗi kết nối bổ sung sẽ làm tăng mất tích chèn.
Loại sợi nào được sử dụng cho chiều dài 30 mét?
Đối với chiều dài lên đến 30 mét, sợi OM3 đa chế độ được sử dụng theo thông số kỹ thuật NVIDIA. Đối với chiều dài lớn hơn 30 mét (ví dụ: biến thể 50m),Sợi OM4 được sử dụng để hỗ trợ phạm vi mở rộng lên đến 50m với tối đa 4 nút kết nối.
Các biện pháp phòng ngừa khi sử dụng
  • Không tháo nắp bụi cho đến thời điểm lắp đặt để ngăn ngừa ô nhiễm các mặt cuối quang học.
  • Tránh vượt quá bán kính uốn cong tối thiểu là 30 mm; uốn cong chặt chẽ có thể gây ra sự mất mát uốn cong vi mô và tổn thương sợi vĩnh viễn.
  • Mặc dù cáp không dẫn điện và không nhạy cảm với ESD, nhưng nó kết hợp với các bộ thu nhạy cảm với ESD. Theo các biện pháp phòng ngừa ESD tiêu chuẩn trong khi xử lý.
  • Không bao giờ trộn các đầu nối MPO-12/APC (vỏ xanh) với đầu nối MPO-12/UPC (vỏ xanh); các loại sơn không phù hợp sẽ không phù hợp và có thể làm hỏng các chân sắp xếp.
  • Chỉ sử dụng rượu isopropyl và khăn lau không có mông hoặc chất tẩy rửa MPO chuyên dụng để làm sạch vòm.
Về Tập đoàn Hong Kong Starsurge

Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.sản xuấtCông ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.Với cách tiếp cận khách hàng đầu tiênStarsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh chóng và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.

Đối tác chính thức của NVIDIA:Starsurge cung cấp các cáp, máy thu và thành phần mạng NVIDIA gốc với tính minh bạch đầy đủ của chuỗi cung ứng và giao hàng nhanh chóng.

Ma trận tương thích (tạm dịch nhanh)
Mô hình máy thu NVIDIA Hình thức yếu tố Tốc độ Khả năng tương thích của cáp
MMA4Z00-NS OSFP hai cổng 800Gb/s (2x400G) MFP7E10-Nxxx (MPO-12/APC kép)
MMA4Z00-NS400 OSFP 400Gb/s MFP7E10-Nxxx
MMA1Z00-NS400 QSFP112 400Gb/s MFP7E10-Nxxx
NVIDIA Quantum-2 / Switch phổ 4 OSFP NDR 400G/800G MFP7E10-N030 / chiều dài khác
Danh sách kiểm tra người mua
  • Xác nhận loại kết nối: MPO-12/APC (phụ nữ) ở cả hai đầu
  • Kiểm tra khoảng cách liên kết: 30m là phạm vi tối đa OM3; đối với khoảng cách dài hơn, hãy xem xét MFP7E10-N050 (OM4).
  • Đảm bảo các bộ thu phát tương thích với cực chéo kiểu B; quang học NVIDIA yêu cầu kiểu B để kết nối trực tiếp.
  • Kiểm tra rằng các tấm vá của bạn, nếu được sử dụng, cũng là MPO / APC và duy trì bản đồ cực.
  • Cung cấp các chất tẩy rửa MPO thích hợp và nắp bụi để bảo trì.
Sản phẩm liên quan
  • NVIDIA MMA4Z00-NS¢ Máy thu OSFP 800G DR8 hai cổng cho chuyển đổi
  • NVIDIA MMA1Z00-NS400¢ Máy thu QSFP112 400G DR4 cho bộ điều hợp ConnectX-7
  • NVIDIA MFP7E20 seriesCác cáp quang hoạt động (AOC) để tiếp cận dài hơn
  • Bộ chuyển đổi MPO-12/APC sang MPO-12/APCĐể mở rộng và lắp đặt bảng
  • NVIDIA MFP7E10-N050- 50m biến thể OM4 cho các ứng dụng mở rộng
Hướng dẫn liên quan
  • Lưu ý về ứng dụng: Cáp quang & Kết nối cho NDR InfiniBand (có sẵn từ hỗ trợ NVIDIA)
  • IEC 61754-7: Thiết bị kết nối giữa sợi quang ¢ gia đình kết nối MPO
  • Telcordia GR-1435-CORE: Yêu cầu chung đối với các đầu nối quang đa sợi

Từ khóa:

Adapter NVIDIA ConnectX-7 400Gb/s

Adapter InfiniBand QSFP hai cổng

Adapter Ethernet PCIe Gen5

Muốn biết thêm chi tiết về sản phẩm này
NVIDIA MFP7E10-N030 30m MPO APC Cáp sợi đa chế độ InfiniBand & Ethernet bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
