Cáp quang MPO APC đa chế độ NVIDIA MFP7E10-N020 dài 20m InfiniBand & Ethernet
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E10-N020 (980-9I57Z-000020) |
| Tài liệu: | MFP7E10-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mẫu số: | MFP7E10-N020 (980-9I57Z-000020) | Hình dạng vật liệu: | Dây tròn |
|---|---|---|---|
| Cho phép sức mạnh kéo: | 1000n <10000n | Chứng nhận: | RoHS, CE, ISO9001, VDE, CCC |
| Chất liệu vỏ bọc: | PVC | Chiều dài: | 20m |
| Tốc độ dữ liệu: | 200GB/s | Nguồn gốc: | Ấn Độ / Israel / Trung Quốc |
| Làm nổi bật: | Cáp quang MPO NVIDIA dài 20m,Cáp quang đa chế độ InfiniBand Ethernet,Cáp quang MPO APC Mellanox |
||
Mô tả sản phẩm
Cáp quang đa phương thức thụ động 20m được thiết kế chính xác cho kết nối InfiniBand và Ethernet băng thông cao.và áo khoác LSZH mạnh mẽ. Cho phép kết nối trực tiếp giữa OSFP 800G hai cổng, OSFP 400G cổng duy nhất và máy thu QSFP112 trong các trung tâm dữ liệu hiện đại.
Chiều dài: 20m (sự khoan dung + 2% x L / -0 cho L≥5m)

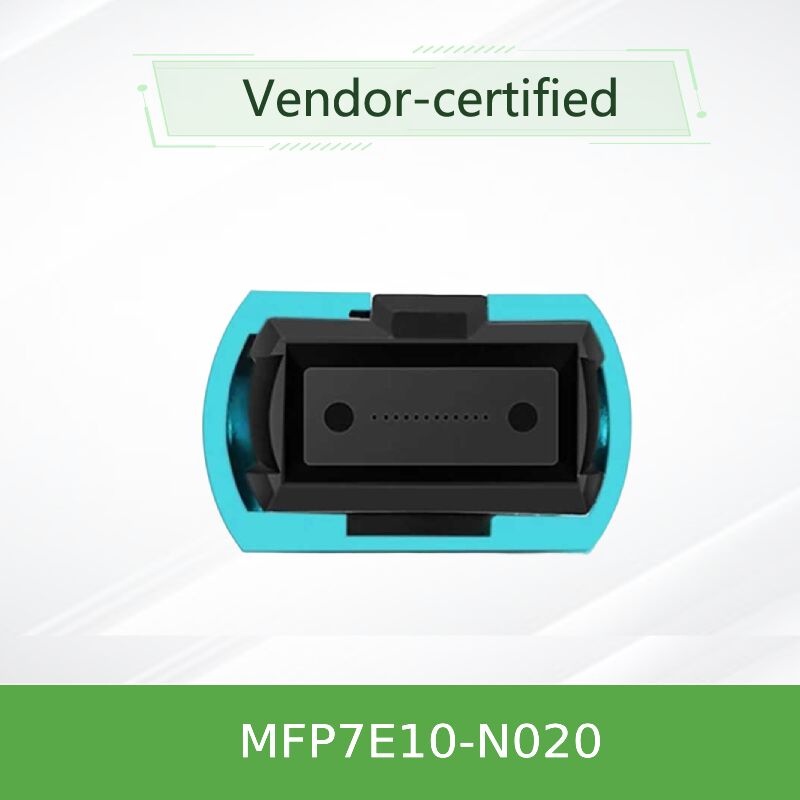

Kết nối: MPO-12/APC (Tiếp xúc vật lý theo góc) nữ đến MPO-12/APC nữ
Dòng NVIDIA MFP7E10-Nxxx bao gồm các cáp quang đa phương thức thụ động với đầu nối MPO-12/APC, tận dụng 8 sợi hoạt động từ mảng 12 sợi.MFP7E10-N020 cung cấp một tiêu chuẩn dài 20 mét, lý tưởng cho các kết nối giữa rack trải dài nhiều hàng hoặc kết nối chuyển mạch với máy chủ ở khoảng cách trung bình. Được thiết kế đặc biệt cho hệ sinh thái mạng tốc độ cao của NVIDIA,Nó hỗ trợ các máy thu OSFP hai cổng 800Gb / s cũng như các mô-đun OSFP và QSFP112 một cổng 400Gb / s. Bộ kết nối được đánh bóng góc (APC) với đánh bóng 8 độ làm giảm đáng kể phản xạ ngược, đảm bảo tính toàn vẹn tín hiệu cho điều chế PAM4 được sử dụng trong kiến trúc 50G, 100G mỗi làn đường.
Bản đồ sợi chéo loại B này (pin 1 đến pin 12) cho phép kết nối trực tiếp giữa các bộ thu phát mà không cần quản lý cực bổ sung, đơn giản hóa việc triển khai.Mỗi cáp được thử nghiệm tại nhà máy để đáp ứng các thông số kỹ thuật Telcordia GR-1435 và IEC 61754-7, đảm bảo độ tin cậy sẵn sàng.
- Bộ kết nối nữ MPO-12/APC với lỗ sắp xếp tương thích với chân sắp xếp máy thu phát
- 8 sợi đa phương thức hoạt động (50/125 μm) với 4 sợi không sử dụng làm thành phần sức mạnh
- Crossover Type-B polarity: loại bỏ nhu cầu đảo ngược dây vá
- áo khoác LSZH tròn linh hoạt (Low Smoke Zero Halogen) / OFNR
- Hỗ trợ InfiniBand NDR, Ethernet 400GbE / 800GbE và giao thức NVLink
- Cơ chế khóa đẩy kéo để giải phóng nhanh và giao phối an toàn
- Nhiệt độ hoạt động: 0 °C đến 70 °C; lưu trữ: -40 °C đến 85 °C
- Hồ sơ mất tích chèn thấp được tối ưu hóa cho tín hiệu PAM4 tốc độ cao
Mặt kết thúc kết nối MPO-12/APC có độ nhọn góc 8 độ, giảm thiểu phản xạ ngược quang có thể gây ra sự bất ổn của máy phát và lỗi bit trong các liên kết tốc độ cao.Không giống như các đầu nối Ultra Physical Contact (UPC) thường được sử dụng trong các ứng dụng tốc độ thấp hơn, APC đảm bảo sự mất mát trả về ≥35 dB, quan trọng cho 100G PAM4 trở lên.Các cáp (crossover) topology kiểu B (crossover) bản đồ các làn đường truyền ở một đầu đến các làn đường nhận ở đối diện máy thu ¢ làn đường 1 (đưa) kết nối với làn đường 12 (nhận), làn đường 2 đến làn đường 11, v.v. Điều này phù hợp với MPO chuẩn được khuyến cáo bởi IEC 61754-7 cho kết nối trực tiếp mà không có bộ điều hợp bên ngoài.

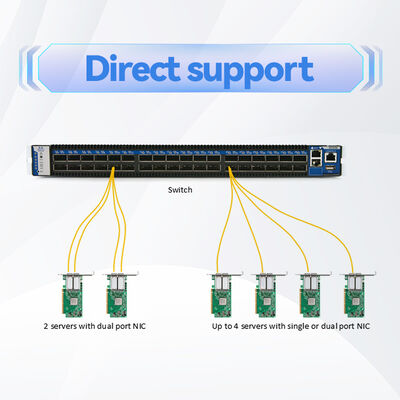

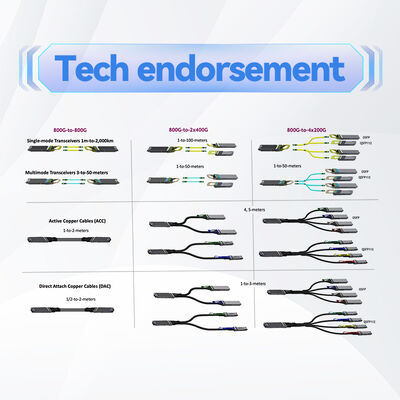

- Liên kết chuyển đổi: Kết nối các chuyển đổi OSFP hai cổng (800G) bằng cách sử dụng hai cổng MPO-12/APC để tổng hợp thông lượng.
- Chuyển đổi chuyển đổi: Kết nối NVIDIA ConnectX-7 adapter mạng hoặc BlueField-3 DPU thông qua OSFP hoặc QSFP112 máy thu.
- Các kiến trúc xương sống trong các trung tâm dữ liệu đòi hỏi phạm vi đa chế độ 50 mét (có tối đa 4 nút kết nối).
- Tính toán hiệu suất cao (HPC) và phân chia lưu trữ với các phần mở rộng vải NVLink.
- Các liên kết giữa các hàng, trong đó chiều dài 15 mét là không đủ và 20 mét cung cấp quản lý cáp tối ưu.
Được thiết kế và xác nhận cho khả năng tương tác liền mạch với máy thu NVIDIA và phần cứng mạng.
| Máy phát / thiết bị | Loại cổng | Trường hợp sử dụng |
|---|---|---|
| MMA4Z00-NS (OSFP DR8 hai cổng) | 2x MPO-12/APC | 800Gb/s bên chuyển đổi |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | Adapter 400Gb/s/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| Chuyển đổi InfiniBand NDR 400G/800G | Cổng OSFP | Chuyển đổi radix cao |
Lưu ý: Cáp tương thích chặt chẽ với các đầu nối MPO-12/APC. Đừng kết hợp với các đầu nối MPO-12/UPC (bông xanh) vì sự không phù hợp của mài có thể gây ra thiệt hại vật lý và suy giảm tín hiệu.
| Parameter | Giá trị |
|---|---|
| Số sản phẩm | MFP7E10-N020 |
| Chiều dài cáp | 20 mét (sự khoan dung: + 2% x L / -0 cho L≥5m) |
| Số lượng chất xơ (tiện dụng) | 8 sợi (12-sợi MPO, 4 không hoạt động) |
| Loại sợi | Multimode OM3 (tiêu chuẩn cho chiều dài ≤ 30m) |
| Loại kết nối | MPO-12/APC nữ, mặt cuối mất mát thấp |
| Mất tích nhập (tối đa) | 0.35 dB + 0.0004 x L (L bằng mét) → ≤0.358 dB điển hình |
| Mất lợi nhuận (min) | ≥ 35 dB |
| Chiều kính cáp | 3.0 ± 0,2 mm |
| Phân tích uốn cong tối thiểu | 30 mm (dinamic/static) |
| Vật liệu áo khoác | LSZH / OFNR, màu Aqua |
| Nhiệt độ hoạt động | 0 đến 70 °C |
| Nhiệt độ lưu trữ | -40 đến 85 °C |
| Độ ẩm tương đối | 10% đến 85% RH không ngưng tụ |
| Kế hoạch cực | Loại B (crossover) theo IEC 61754-7 |
| Tuân thủ quy định | RoHS, CB, cTUVus, CE, FCC lớp A, VCCI, RCM |
NVIDIA cung cấp nhiều chiều dài để phù hợp với mật độ rack khác nhau và kết nối giữa khuôn viên.
| Số phần đặt hàng | Chiều dài | Ứng dụng điển hình |
|---|---|---|
| MFP7E10-N003 | 3 mét | Máy chủ bên trong rack, bên cạnh |
| MFP7E10-N005 | 5 mét | Từ đầu rack đến giữa rack |
| MFP7E10-N010 | 10 mét. | Qua các giá đỡ hoặc dải dài ngắn |
| MFP7E10-N015 | 15 mét. | Liên kết giữa các hàng, chuẩn rack-to-rack |
| MFP7E10-N020 | 20 mét. | Các kết nối giữa rack, đường băng mở rộng |
| MFP7E10-N030 | 30 mét | Phân phối cuối hàng hoặc khu vực |
| MFP7E10-N050 | 50 mét. | Tầm tiếp cận tối đa với sợi OM4 |
Tất cả các dây cáp đều có các thông số kỹ thuật cơ học và quang học giống nhau ngoại trừ độ khoan dung chiều dài (đối với chiều dài ≥ 5 m, độ khoan dung là + 2% x L / -0).
- Xác thực từ đầu đến cuối:Mỗi cáp được ghép nối với máy thu NVIDIA để đảm bảo khả năng tương tác và biên kết liên kết.
- Chi phí sở hữu tổng cộng thấp:Thiết kế thụ động loại bỏ tiêu thụ năng lượng, giảm chi phí làm mát trong trung tâm dữ liệu.
- Độ bền và an toàn:Áo khoác LSZH giảm thiểu khói độc hại trong trường hợp cháy; OFNR được đánh giá cho các thiết bị nâng.
- Precision manufacturing:Các đầu nối APC được đánh bóng bằng nhà máy với hình học nhất quán đảm bảo giảm mất mát lặp lại.
- Bảo hành và hỗ trợ:Tính tương thích trực tiếp NVIDIA làm giảm sự phức tạp của việc khắc phục sự cố.
- Không tháo nắp bụi cho đến thời điểm lắp đặt để ngăn ngừa ô nhiễm các mặt cuối quang học.
- Tránh vượt quá bán kính uốn cong tối thiểu là 30 mm; uốn cong chặt chẽ có thể gây ra sự mất mát uốn cong vi mô và tổn thương sợi vĩnh viễn.
- Mặc dù cáp không dẫn điện và không nhạy cảm với ESD, nhưng nó kết hợp với các bộ thu nhạy cảm với ESD. Theo các biện pháp phòng ngừa ESD tiêu chuẩn trong khi xử lý.
- Không bao giờ trộn các đầu nối MPO-12/APC (vỏ xanh) với đầu nối MPO-12/UPC (vỏ xanh); các loại sơn không phù hợp sẽ không phù hợp và có thể làm hỏng các chân sắp xếp.
- Chỉ sử dụng rượu isopropyl và khăn lau không có mông hoặc chất tẩy rửa MPO chuyên dụng để làm sạch vòm.
Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.sản xuấtCông ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.Với cách tiếp cận khách hàng đầu tiênStarsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh chóng và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.
Đối tác chính thức của NVIDIA:Starsurge cung cấp các cáp, máy thu và thành phần mạng NVIDIA gốc với tính minh bạch đầy đủ của chuỗi cung ứng và giao hàng nhanh chóng.

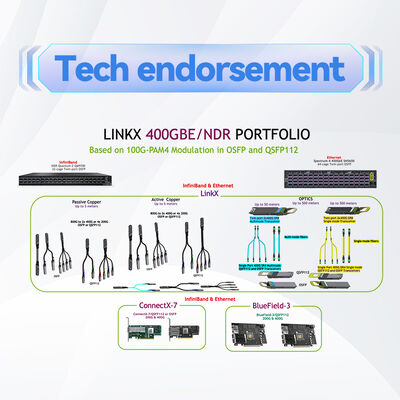

| Mô hình máy thu NVIDIA | Hình thức yếu tố | Tốc độ | Khả năng tương thích của cáp |
|---|---|---|---|
| MMA4Z00-NS | OSFP hai cổng | 800Gb/s (2x400G) | MFP7E10-Nxxx (MPO-12/APC kép) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Switch phổ 4 | OSFP | NDR 400G/800G | MFP7E10-N020 / chiều dài khác |
- Xác nhận loại kết nối: MPO-12/APC (phụ nữ) ở cả hai đầu
- Kiểm tra khoảng cách liên kết: 20m nằm trong phạm vi OM3 (≤30m) và hỗ trợ phạm vi 50m đầy đủ nếu OM4 được sử dụng cho các biến thể dài hơn.
- Đảm bảo các bộ thu phát tương thích với cực chéo kiểu B; quang học NVIDIA yêu cầu kiểu B để kết nối trực tiếp.
- Kiểm tra rằng các tấm vá của bạn, nếu được sử dụng, cũng là MPO / APC và duy trì bản đồ cực.
- Cung cấp các chất tẩy rửa MPO thích hợp và nắp bụi để bảo trì.

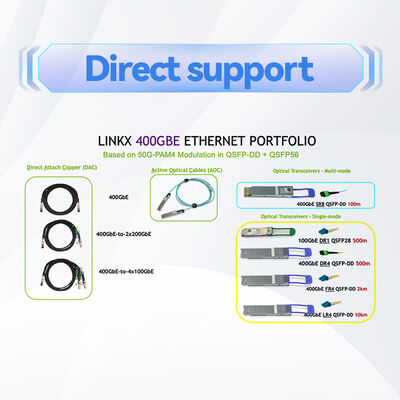

- NVIDIA MMA4Z00-NS¢ Máy thu OSFP 800G DR8 hai cổng cho chuyển đổi
- NVIDIA MMA1Z00-NS400¢ Máy thu QSFP112 400G DR4 cho bộ điều hợp ConnectX-7

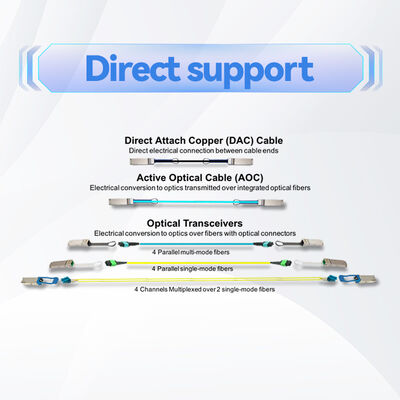

- NVIDIA MFP7E20 seriesCác cáp quang hoạt động (AOC) để tiếp cận dài hơn
- Bộ chuyển đổi MPO-12/APC sang MPO-12/APCĐể mở rộng và lắp đặt bảng
- Lưu ý về ứng dụng: Cáp quang & Kết nối cho NDR InfiniBand (có sẵn từ hỗ trợ NVIDIA)
- IEC 61754-7: Thiết bị kết nối giữa sợi quang ¢ gia đình kết nối MPO
- Telcordia GR-1435-CORE: Yêu cầu chung đối với các đầu nối quang đa sợi
