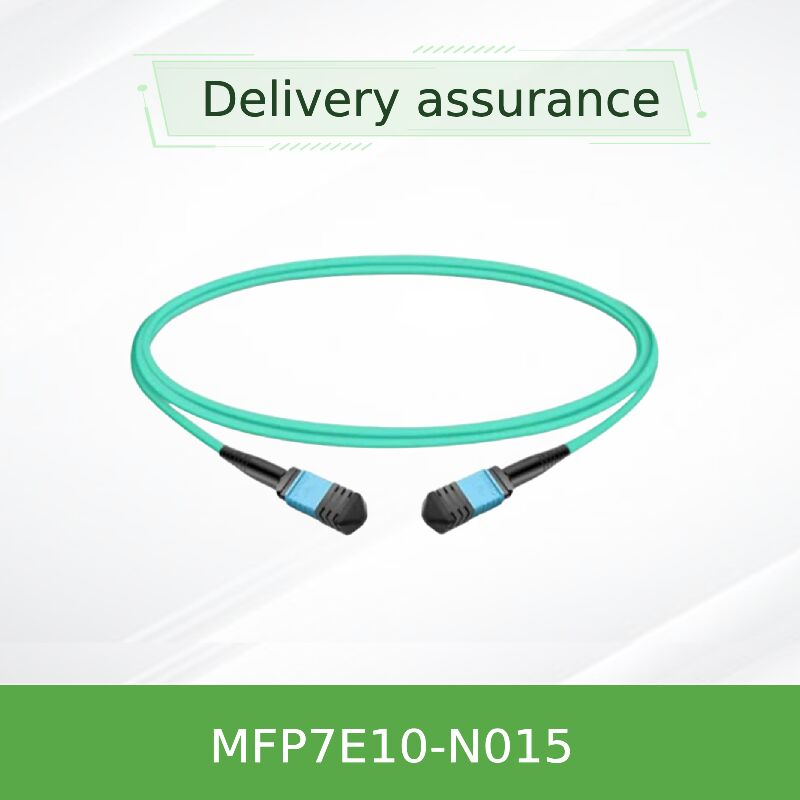

Cáp quang NVIDIA MFP7E10-N015 15m MPO APC Multimode InfiniBand & Ethernet

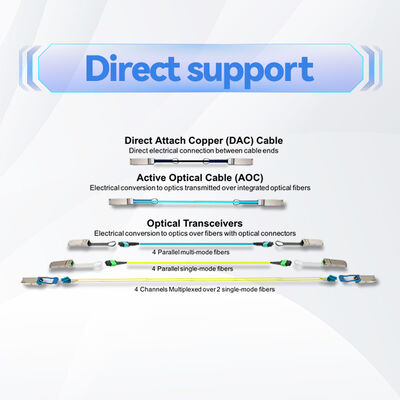

Dòng cáp quang thụ động đa chế độ NVIDIA MFP7E10-Nxxx bao gồm các đầu nối MPO-12/APC, sử dụng 8 sợi quang hoạt động trong mảng 12 sợi. MFP7E10-N015 cung cấp chiều dài tiêu chuẩn 15 mét, lý tưởng cho các kết nối giữa các giá đỡ trong cùng một hàng hoặc khoảng cách vừa phải giữa các switch và máy chủ. Được thiết kế đặc biệt cho hệ sinh thái mạng tốc độ cao của NVIDIA, nó hỗ trợ các bộ thu phát OSFP cổng kép 800Gb/s cũng như các module OSFP cổng đơn 400Gb/s và QSFP112. Đầu nối APC (Angled Polished Connector) với độ bóng 8 độ giúp giảm đáng kể phản xạ ngược, đảm bảo tính toàn vẹn tín hiệu cho điều chế PAM4 được sử dụng trong kiến trúc 50G, 100G mỗi làn.

Bản đồ cáp chéo Loại B này (chân 1 đến chân 12) cho phép kết nối trực tiếp giữa các bộ thu phát mà không cần quản lý cực tính bổ sung, đơn giản hóa việc triển khai. Mỗi cáp được kiểm tra tại nhà máy để đáp ứng các thông số kỹ thuật Telcordia GR-1435 và IEC 61754-7, đảm bảo độ tin cậy ngay khi sử dụng.

• Đầu nối MPO-12/APC cái có lỗ định vị – tương thích với các chân định vị của bộ thu phát
• 8 sợi quang đa chế độ hoạt động (50/125 µm) với 4 sợi không hoạt động làm thành phần chịu lực
• Cực tính chéo Loại B: loại bỏ nhu cầu đảo ngược dây vá
• Vỏ LSZH (Low Smoke Zero Halogen) / OFNR linh hoạt hình tròn – màu xanh lam cho nhận dạng đa chế độ
• Hỗ trợ các giao thức InfiniBand NDR, Ethernet 400GbE/800GbE và NVLink
• Cơ chế khóa đẩy-kéo để nhả nhanh và kết nối an toàn
• Nhiệt độ hoạt động: 0°C đến 70°C; lưu trữ: -40°C đến 85°C
• Hồ sơ suy hao chèn thấp được tối ưu hóa cho tín hiệu PAM4 tốc độ cao

Mặt cuối của đầu nối MPO-12/APC có độ bóng 8 độ, giúp giảm thiểu phản xạ quang học ngược có thể gây mất ổn định bộ phát và lỗi bit trong các liên kết tốc độ cao. Không giống như các đầu nối UPC (Ultra Physical Contact) thường được sử dụng trong các ứng dụng tốc độ thấp hơn, APC đảm bảo suy hao phản xạ ≥35 dB, rất quan trọng đối với 100G PAM4 trở lên. Cấu trúc chéo (Type-B) của cáp ánh xạ các làn truyền ở một đầu tới các làn nhận ở bộ thu phát đối diện – làn 1 (truyền) kết nối với làn 12 (nhận), làn 2 với làn 11, v.v. Điều này phù hợp với sơ đồ chân MPO tiêu chuẩn được IEC 61754-7 khuyến nghị cho kết nối trực tiếp mà không cần bộ chuyển đổi bên ngoài.

• Kết nối switch-to-switch: Kết nối các switch OSFP cổng kép (800G) bằng hai cổng MPO-12/APC để có thông lượng tổng hợp.

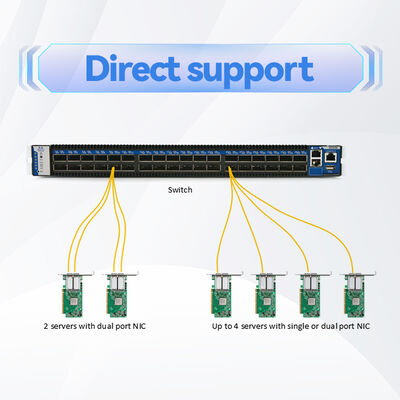

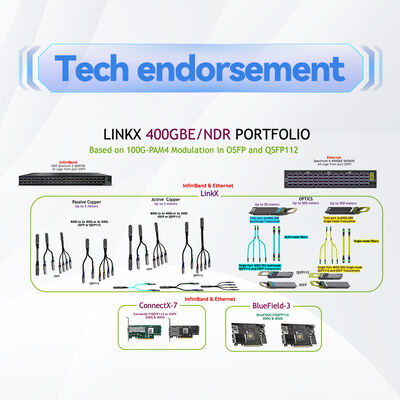

• Kết nối switch-to-adapter: Kết nối các card mạng NVIDIA ConnectX-7 hoặc DPU BlueField-3 thông qua các bộ thu phát OSFP hoặc QSFP112.
• Kiến trúc spine-leaf trong các trung tâm dữ liệu yêu cầu tầm với đa chế độ 50 mét (với tối đa 4 điểm nối).
• Tính toán hiệu năng cao (HPC) và phân tách lưu trữ với các phần mở rộng fabric NVLink.
• Kết nối giữa các giá đỡ nơi chiều dài 10 mét không đủ và chiều dài 15 mét cung cấp khả năng quản lý độ chùng tối ưu.

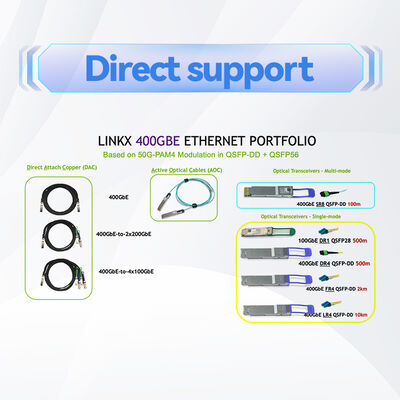

Được thiết kế và xác nhận để tương tác liền mạch với các bộ thu phát và phần cứng mạng NVIDIA. Tương thích với:

Lưu ý: Cáp chỉ tương thích với đầu nối MPO-12/APC. Không kết nối với đầu nối MPO-12/UPC (vỏ xanh) vì sự không khớp về độ bóng có thể gây hư hỏng vật lý và suy giảm tín hiệu.

NVIDIA cung cấp nhiều độ dài khác nhau để phù hợp với mật độ giá đỡ và kết nối campus. MFP7E10-N015 là lựa chọn được khuyến nghị cho các khoảng cách giữa các giá đỡ trung bình:

Tất cả các cáp đều có thông số kỹ thuật cơ học và quang học giống hệt nhau ngoại trừ dung sai chiều dài (đối với chiều dài ≥5 m, dung sai là +2% x L / -0).

• Xác nhận đầu cuối: Mỗi cáp được ghép nối với bộ thu phát NVIDIA để đảm bảo khả năng tương tác và biên độ liên kết.
• Tổng chi phí sở hữu thấp: Thiết kế thụ động loại bỏ tiêu thụ điện năng, giảm chi phí làm mát trong trung tâm dữ liệu.
• Độ bền và an toàn: Vỏ LSZH giảm thiểu khói độc trong trường hợp hỏa hoạn; OFNR được xếp hạng cho các lắp đặt riser.
• Sản xuất chính xác: Đầu nối APC được đánh bóng tại nhà máy với hình dạng nhất quán đảm bảo suy hao thấp có thể lặp lại.
• Bảo hành và hỗ trợ: Khả năng tương thích trực tiếp với NVIDIA giảm độ phức tạp khắc phục sự cố.

• Không tháo nắp đậy bụi cho đến thời điểm lắp đặt để tránh làm nhiễm bẩn mặt cuối quang học.
• Tránh vượt quá bán kính uốn cong tối thiểu 30 mm; các khúc cua gấp có thể gây suy hao vi uốn cong và hư hỏng sợi quang vĩnh viễn.
• Mặc dù cáp không dẫn điện và không nhạy cảm với ESD, nó kết nối với các bộ thu phát nhạy cảm với ESD – tuân thủ các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình xử lý.
• Không bao giờ trộn lẫn đầu nối MPO-12/APC (vỏ xanh lá) với đầu nối MPO-12/UPC (vỏ xanh lam); độ bóng không khớp sẽ không lắp đúng và có thể làm hỏng các chân định vị.
• Chỉ sử dụng cồn isopropyl và khăn lau không xơ hoặc dụng cụ làm sạch MPO chuyên dụng để làm sạch đầu nối.

Hong Kong Starsurge Group Co., Limited là nhà cung cấp các giải pháp phần cứng mạng, dịch vụ CNTT và tích hợp hệ thống dựa trên công nghệ. Được thành lập vào năm 2008, công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm switch mạng, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và các thiết bị mạng liên quan. Được hỗ trợ bởi đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm, Starsurge hỗ trợ các ngành như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Công ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và giao hàng toàn cầu. Với cách tiếp cận lấy khách hàng làm trung tâm, Starsurge tập trung vào chất lượng đáng tin cậy, dịch vụ phản hồi nhanh và các giải pháp tùy chỉnh giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có khả năng mở rộng và đáng tin cậy.

Đối tác chính thức của NVIDIA: Starsurge cung cấp cáp, bộ thu phát và các thành phần mạng chính hãng NVIDIA với tính minh bạch chuỗi cung ứng đầy đủ và giao hàng nhanh chóng.

• Xác nhận loại đầu nối: MPO-12/APC (cái) ở cả hai đầu – vỏ xanh lá.
• Kiểm tra khoảng cách liên kết: 15m nằm trong phạm vi OM3 (≤30m) và hỗ trợ phạm vi 50m đầy đủ nếu sử dụng OM4 cho các biến thể dài hơn.
• Đảm bảo bộ thu phát tương thích với cực tính chéo Loại B; quang học NVIDIA yêu cầu Loại B để kết nối trực tiếp.
• Kiểm tra xem các bảng vá của bạn, nếu có, cũng là MPO/APC và duy trì ánh xạ cực tính.
• Dự trữ dụng cụ làm sạch MPO và nắp đậy bụi phù hợp để bảo trì.

• NVIDIA MMA4Z00-NS – Bộ thu phát OSFP 800G DR8 cổng kép cho switch
• NVIDIA MMA1Z00-NS400 – Bộ thu phát QSFP112 400G DR4 cho card ConnectX-7
• Dòng NVIDIA MFP7E20 – Cáp quang chủ động (AOC) cho tầm với xa hơn
• Bộ chuyển đổi bulkhead MPO-12/APC sang MPO-12/APC – Để mở rộng và gắn bảng điều khiển

• Ghi chú ứng dụng: Cáp và đầu nối quang cho NDR InfiniBand (có sẵn từ bộ phận hỗ trợ NVIDIA)
• IEC 61754-7: Thiết bị kết nối sợi quang – Gia đình đầu nối MPO
• Telcordia GR-1435-CORE: Yêu cầu chung cho đầu nối sợi quang đa sợi
