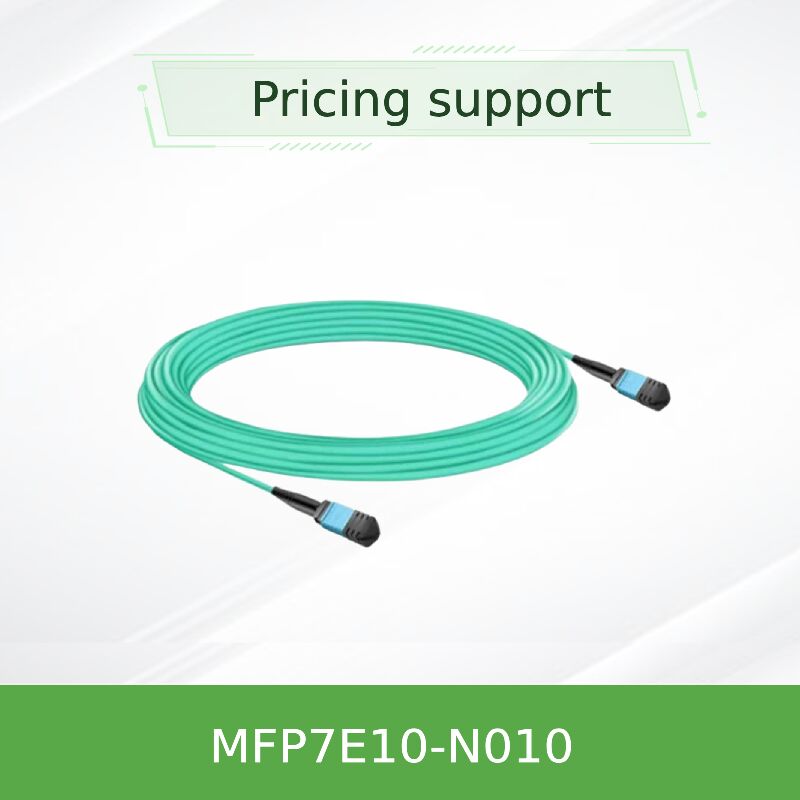

NVIDIA MFP7E10-N010 10m MPO APC Cáp sợi đa chế độ InfiniBand & Ethernet

Dòng NVIDIA MFP7E10-Nxxx bao gồm các cáp quang đa phương thức thụ động với đầu nối MPO-12/APC, tận dụng 8 sợi hoạt động từ mảng 12 sợi.MFP7E10-N010 cung cấp một tiêu chuẩn dài 10 mét, lý tưởng cho chuyển đổi từ đầu rack (ToR) sang kết nối máy chủ trong rack hoặc qua các hàng liền kề. Được thiết kế đặc biệt cho hệ sinh thái mạng tốc độ cao của NVIDIA,Nó hỗ trợ các máy thu OSFP hai cổng 800Gb / s cũng như các mô-đun OSFP và QSFP112 một cổng 400Gb / s. Bộ kết nối được đánh bóng góc (APC) với đánh bóng 8 độ làm giảm đáng kể phản xạ ngược, đảm bảo tính toàn vẹn tín hiệu cho điều chế PAM4 được sử dụng trong kiến trúc 50G, 100G mỗi làn đường.

Bản đồ sợi chéo loại B này (pin 1 đến pin 12) cho phép kết nối trực tiếp giữa các bộ thu phát mà không cần quản lý cực bổ sung, đơn giản hóa việc triển khai.Mỗi cáp được thử nghiệm tại nhà máy để đáp ứng các thông số kỹ thuật Telcordia GR-1435 và IEC 61754-7, đảm bảo độ tin cậy sẵn sàng.

• Bộ kết nối nữ MPO-12/APC với lỗ sắp xếp tương thích với chân sắp xếp máy thu phát
• 8 sợi đa phương thức hoạt động (50/125 μm) với 4 sợi không sử dụng làm thành phần sức mạnh
• Crossover Type-B polarity: loại bỏ nhu cầu đảo ngược dây vá
• áo khoác LSZH tròn linh hoạt (Low Smoke Zero Halogen) / OFNR
• Hỗ trợ InfiniBand NDR, Ethernet 400GbE / 800GbE và giao thức NVLink
• Cơ chế khóa đẩy kéo để giải phóng nhanh và giao phối an toàn
• Nhiệt độ hoạt động: 0 °C đến 70 °C; lưu trữ: -40 °C đến 85 °C
• Hồ sơ mất tích chèn thấp được tối ưu hóa cho tín hiệu PAM4 tốc độ cao

Mặt kết thúc kết nối MPO-12/APC có độ nhọn góc 8 độ, giảm thiểu phản xạ ngược quang có thể gây ra sự bất ổn của máy phát và lỗi bit trong các liên kết tốc độ cao.Không giống như các đầu nối Ultra Physical Contact (UPC) thường được sử dụng trong các ứng dụng tốc độ thấp hơn, APC đảm bảo sự mất mát trả về ≥35 dB, quan trọng cho 100G PAM4 trở lên.Các cáp (crossover) topology kiểu B (crossover) bản đồ các làn đường truyền ở một đầu đến các làn đường nhận ở đối diện máy thu ¢ làn đường 1 (đưa) kết nối với làn đường 12 (nhận), làn đường 2 đến làn đường 11, v.v. Điều này phù hợp với MPO chuẩn được khuyến cáo bởi IEC 61754-7 cho kết nối trực tiếp mà không có bộ điều hợp bên ngoài.

• Liên kết chuyển đổi: Kết nối các chuyển đổi OSFP hai cổng (800G) bằng cách sử dụng hai cổng MPO-12/APC để tổng hợp thông lượng.
• Chuyển đổi chuyển đổi: Kết nối NVIDIA ConnectX-7 adapter mạng hoặc BlueField-3 DPU thông qua OSFP hoặc QSFP112 máy thu.
• Các kiến trúc xương sống trong các trung tâm dữ liệu đòi hỏi phạm vi đa chế độ 50 mét (có tối đa 4 nút kết nối).
• Tính toán hiệu suất cao (HPC) và phân chia lưu trữ với các phần mở rộng vải NVLink.

Được thiết kế và xác nhận cho khả năng tương tác liền mạch với máy thu NVIDIA và phần cứng mạng.

Lưu ý: Cáp tương thích chặt chẽ với các đầu nối MPO-12/APC. Đừng kết hợp với các đầu nối MPO-12/UPC (bông xanh) vì sự không phù hợp của mài có thể gây ra thiệt hại vật lý và suy giảm tín hiệu.

NVIDIA cung cấp nhiều chiều dài để phù hợp với mật độ rack khác nhau và kết nối giữa khuôn viên trường.

Tất cả các cáp đều có các thông số kỹ thuật cơ học và quang học giống nhau ngoại trừ độ khoan dung chiều dài (± 2% cho L≥5m).

• Xác thực từ đầu đến cuối:Mỗi cáp được ghép nối với máy thu NVIDIA để đảm bảo khả năng tương tác và biên kết liên kết.
• Chi phí sở hữu tổng cộng thấp:Thiết kế thụ động loại bỏ tiêu thụ năng lượng, giảm chi phí làm mát trong trung tâm dữ liệu.
• Độ bền và an toàn:Áo khoác LSZH giảm thiểu khói độc hại trong trường hợp cháy; OFNR được đánh giá cho các thiết bị nâng.
• Precision manufacturing:Các đầu nối APC được đánh bóng bằng nhà máy với hình học nhất quán đảm bảo giảm mất mát lặp lại.
• Bảo hành và hỗ trợ:Tính tương thích trực tiếp NVIDIA làm giảm sự phức tạp của việc khắc phục sự cố.

Nhóm Starsurge của Hong Kong cung cấp đầy đủ các dịch vụ chuỗi cung ứng, bao gồm mua bán hàng loạt, dán nhãn tùy chỉnh, và vận chuyển trên toàn thế giới.tính toán ngân sách liên kết, và xác thực triển khai. Đối với các câu hỏi về khả năng tương thích RMA hoặc phần mềm cố định, hãy liên hệ với bàn hỗ trợ của chúng tôi tạinetworking-support@nvidia.comhoặc liên lạc trực tiếp qua đại diện bán hàng Starsurge của bạn.

• Không tháo nắp bụi cho đến thời điểm lắp đặt để ngăn ngừa ô nhiễm các mặt cuối quang học.
• Tránh vượt quá bán kính uốn cong tối thiểu là 30 mm; uốn cong chặt chẽ có thể gây ra sự mất mát uốn cong vi mô và tổn thương sợi vĩnh viễn.
• Mặc dù cáp không dẫn điện và không nhạy cảm với ESD, nhưng nó kết hợp với các bộ thu nhạy cảm với ESD. Theo các biện pháp phòng ngừa ESD tiêu chuẩn trong khi xử lý.
• Không bao giờ trộn các đầu nối MPO-12/APC (vỏ xanh) với đầu nối MPO-12/UPC (vỏ xanh); các loại sơn không phù hợp sẽ không phù hợp và có thể làm hỏng các chân sắp xếp.
• Chỉ sử dụng rượu isopropyl và khăn lau không có mông hoặc chất tẩy rửa MPO chuyên dụng để làm sạch vòm.

Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.sản xuấtCông ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.Với cách tiếp cận khách hàng đầu tiênStarsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh chóng và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.

Đối tác chính thức của NVIDIA:Starsurge cung cấp các cáp, máy thu và thành phần mạng NVIDIA gốc với tính minh bạch đầy đủ của chuỗi cung ứng và giao hàng nhanh chóng.

• Xác nhận loại kết nối: MPO-12/APC (phụ nữ) ở cả hai đầu
• Kiểm tra khoảng cách liên kết: OM3 hỗ trợ tối đa 30m; OM4 hỗ trợ tối đa 50m (với 4 kết nối).
• Đảm bảo các bộ thu phát tương thích với cực chéo kiểu B; quang học NVIDIA yêu cầu kiểu B để kết nối trực tiếp.
• Kiểm tra rằng các tấm vá của bạn, nếu được sử dụng, cũng là MPO / APC và duy trì bản đồ cực.
• Cung cấp các chất tẩy rửa MPO thích hợp và nắp bụi để bảo trì.

• NVIDIA MMA4Z00-NS¢ Máy thu OSFP 800G DR8 hai cổng cho chuyển đổi
• NVIDIA MMA1Z00-NS400¢ Máy thu QSFP112 400G DR4 cho bộ điều hợp ConnectX-7
• NVIDIA MFP7E20 seriesCác cáp quang hoạt động (AOC) để tiếp cận dài hơn
• Bộ chuyển đổi MPO-12/APC sang MPO-12/APCĐể mở rộng và lắp đặt bảng
