Cáp chia sợi quang thụ động NVIDIA MFP7E20-N010 dài 10m | MPO-12/APC sang 2xMPO-12/APC cho InfiniBand 400G/800G
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E20-N010 |
| Tài liệu: | MFP7E20-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mẫu số: | MFP7E20-N010 | Hình dạng vật liệu: | Dây tròn |
|---|---|---|---|
| Cho phép sức mạnh kéo: | 1000n <10000n | Chứng nhận: | RoHS, CE, ISO9001, VDE, CCC |
| Chất liệu vỏ bọc: | PVC | Chiều dài: | 10m |
| Tốc độ dữ liệu: | 400gb/s | Nguồn gốc: | Ấn Độ / Israel / Trung Quốc |
| Làm nổi bật: | Cáp chia sợi quang thụ động NVIDIA dài 10m,Cáp InfiniBand MPO-12 APC 400G,Bộ chia MPO-12 NVIDIA có bảo hành |
||
Mô tả sản phẩm

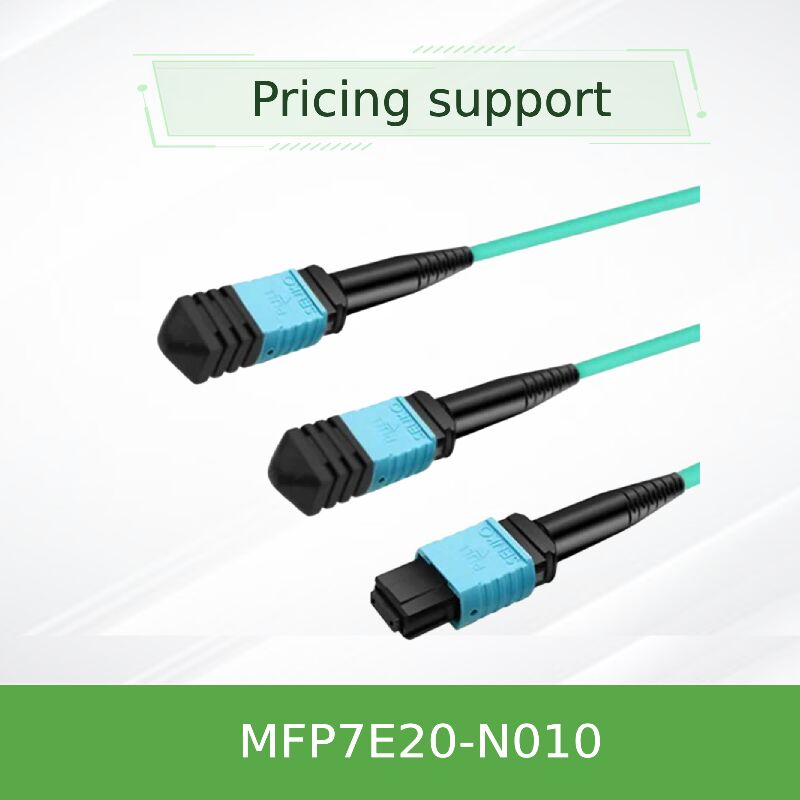

NVIDIA MFP7E20-N010 10m Cáp chia quang
MPO-12/APC đến MPO-12/APC kép.
NVIDIA MFP7E20-N010 là một cáp chia sợi thụ động được thiết kế chính xác được thiết kế cho môi trường trung tâm dữ liệu 400Gb / s và 800Gb / s mật độ cao.Nó cho phép kết nối liền mạch từ máy thu OSFP hai cổng đến máy thu OSFP hoặc QSFP112 kép 400Gb / s, hỗ trợ các ứng dụng NDR InfiniBand và 400GbE với phạm vi 10 mét.
Những sự kiện quan trọng trong một cái nhìn
| Số sản phẩm | MFP7E20-N010 |
| Chiều dài cáp | 10 mét (32,8 feet) |
| Loại kết nối | 1x MPO-12/APC (phụ nữ) đến 2x MPO-12/APC (phụ nữ) |
| Loại sợi | 8-fiber Multimode 50/125μm (OM3 cho ≤ 30m, OM4 cho > 30m) |
| Ứng dụng | Phân chia OSFP hai cổng (800G) sang OSFP/QSFP112 kép 400G |
| Xếp hạng áo khoác | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |
Tổng quan sản phẩm
NVIDIA MFP7E20-N010 là một phần của dòng cáp chia quang thụ động MFP7E20, được thiết kế đặc biệt cho các mạng InfiniBand NDR và 400G Ethernet thế hệ tiếp theo.Cáp 10 mét này có 12 cấu hình fan-out, chuyển đổi một đầu nối MPO-12/APC thành hai đầu nối MPO-12/APC,cho phép máy thu OSFP hai cổng (800Gb/s) kết nối với hai máy thu 400Gb/s riêng biệt (OSFP hoặc QSFP112) trong bộ điều hợp ConnectX-7 hoặc DPU BlueField-3.
Sử dụng 8 sợi hoạt động (4 truyền, 4 nhận) với hệ thống dây chuyền chéo loại B, cáp đảm bảo lập bản đồ làn đường thích hợp (Pin 1 → Pin 12) cho tính toàn vẹn tín hiệu tối ưu.Các góc tiếp xúc vật lý (APC) đánh bóng (8 độ góc) giảm thiểu phản xạ quang, rất quan trọng đối với các chương trình điều chế PAM4 tốc độ cao được sử dụng trong truyền 200G mỗi làn đường.
Các đặc điểm chính
- 12 Thiết kế máy tách gió:Chuyển đổi một OSFP hai cổng (800G) thành hai liên kết 400G độc lập.
- Bộ kết nối MPO-12/APC:Mảng đánh bóng góc (8 °) làm giảm phản xạ ngược cho chất lượng tín hiệu vượt trội trong các liên kết quang học tốc độ cao.
- Đường dây chéo loại B:Đảm bảo sự sắp xếp làn đường chính xác (Pin 1 đến Pin 12) cho mỗi phân bổ làn đường quang của máy thu.
- 8 Chất xơ hoạt động:4 sợi để truyền, 4 để nhận; 4 sợi không hoạt động đóng vai trò là các thành viên sức mạnh.
- Xây dựng bền vững cao:Áo khoác LSZH tròn linh hoạt với khóa kéo đẩy để dễ dàng lắp đặt và tháo rời.
- Tuân thủ ngành:Đáp ứng tiêu chuẩn IEC 61754-7, GR-1435, và Telcordia về độ tin cậy.
- Giao thức không xác định:Hỗ trợ giao thức InfiniBand NDR / HDR, Ethernet 400GbE và NVLink.

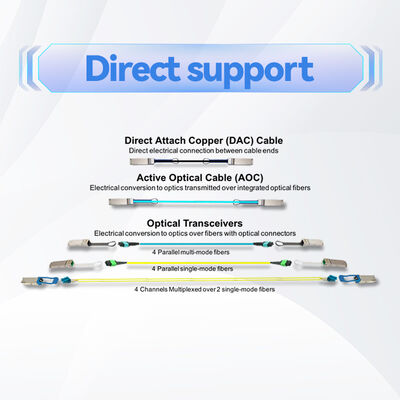

Công nghệ quang học và tính toàn vẹn tín hiệu
MFP7E20-N010 sử dụng các đầu nối MPO-12/APC với mặt cuối góc 8 độ.ngăn chặn sự biến dạng tín hiệu do ánh sáng phản xạ quay trở lại nguồn laserĐiều này đặc biệt quan trọng đối với điều chế PAM4 được sử dụng trong truyền 200G mỗi làn đường, nơi tỷ lệ tín hiệu-đồn là tối quan trọng.
Kế hoạch chéo loại B đảm bảo rằng sợi truyền từ làn đường 1 ở phía chuyển đổi phù hợp với máy dò quang nhận trên làn đường 12 ở phía bộ điều chỉnh,duy trì bản đồ kênh quang hợp lý trên liên kết.
Mất tích nhập:≤ 0,35 + 0,0004 x L (dB) nơi L = chiều dài bằng mét, đảm bảo hiệu suất dự đoán trên khoảng cách 10m.

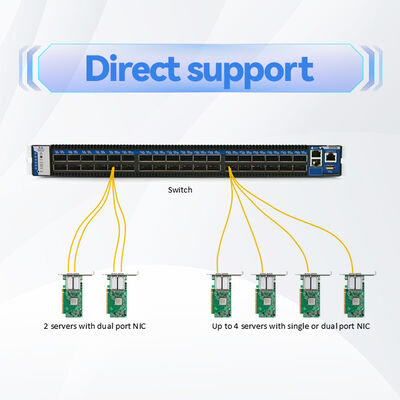

Các hoạt động đặc trưng
- Kết nối lá-lưng:Kết nối các công tắc NVIDIA Quantum-2 (với OSFP hai cổng) với các nút tính toán với bộ điều hợp ConnectX-7.
- Các nhóm đào tạo AI:Kết nối các cổng chuyển đổi 800G với giao diện máy chủ GPU kép 400G.
- Hệ thống lưu trữ:Kết nối lưu trữ hiệu suất cao với BlueField-3 DPU.
- Trung tâm dữ liệu trên thùng:Phân bố từ các công tắc lõi mật độ cao đến nhiều công tắc ToR hoặc máy chủ.
- Môi trường đa giao thức:Các vải InfiniBand và Ethernet hỗn hợp sử dụng các máy thu tương thích.

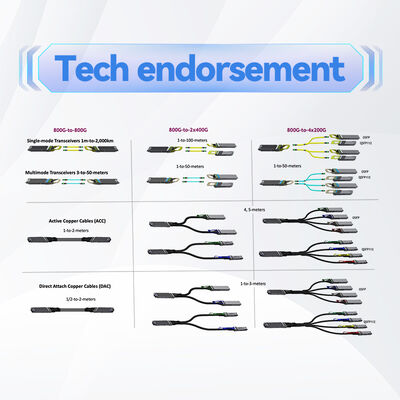

Khả năng tương thích và ghép nối máy phát tín hiệu
MFP7E20-N010 được thiết kế để hoạt động với danh mục đầu tư của NVIDIA về máy thu quang tốc độ cao:
| Kết thúc | Máy phát tương thích | Ứng dụng |
|---|---|---|
| MPO-12/APC kết thúc đơn | MMA4Z00-NS (OSFP DR8 hai cổng) | Bên chuyển đổi (800G) |
| Mở hai MPO-12/APC | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Mặt của bộ điều hợp (mỗi bộ có 400G) |
Lưu ý: Cả hai cổng trên một máy thu OSFP hai cổng phải sử dụng cùng một loại cáp (cả cáp chia hoặc cả hai cáp thẳng).

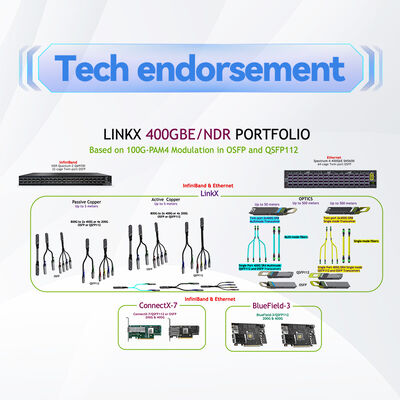

Ma trận tương thích
| Bệ hạ | Khả năng tương thích |
|---|---|
| NVIDIA Quantum-2 QM9700/QM9790 Series | ✓ Có (với máy thu OSFP hai cổng) |
| NVIDIA ConnectX-7 Adapter | ✓ Có (với lồng OSFP hoặc QSFP112) |
| NVIDIA BlueField-3 DPU | ✓ Có (với máy thu thích hợp) |
| Chuyển đổi 400G của bên thứ ba | ✓ Khi sử dụng bộ thu 400G tương thích OSFP/QSFP112 |
Thông số kỹ thuật
| Nhóm | Chi tiết |
|---|---|
| Số phần | MFP7E20-N010 |
| Mô tả | Cáp sợi thụ động NVIDIA, MMF, MPO-12/APC đến 2x MPO-12/APC, 10m |
| Loại kết nối | MPO-12/APC con cái (cả hai đầu), vỏ xanh |
| Số lượng sợi | 8 sợi hoạt động (4 Tx, 4 Rx) + 4 thành viên không hoạt động |
| Loại sợi | Multimode 50/125μm (OM3 cho ≤ 30m, OM4 cho > 30m) |
| Chiều dài cáp | 10 mét (sự khoan dung: +0,1/-0m) |
| Chiều kính cáp | 3.0 ± 0,2 mm |
| Phân tích uốn cong tối thiểu | 30 mm (bất cứ nơi nào trên cáp) |
| Vật liệu áo khoác | LSZH (Low Smoke Zero Halogen), OFNR, màu Aqua |
| Mất tích nhập (IL) | ≤ 0,35 + 0,0004 x L dB (L = chiều dài bằng mét) |
| Mất lợi nhuận (RL) | ≥ 35 dB |
| Topology dây điện | Chữ chéo (loại B) |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm (Hoạt động) | 10% đến 85% RH (không ngưng tụ) |
| Tuân thủ quy định | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Lớp an toàn laser | Lớp I (IEC 60825-1, 21 CFR 1040) |
| Tuân thủ EMC | CE, FCC lớp A, ICES, RCM, VCCI |
Hướng dẫn lựa chọn: Tùy chọn chiều dài của loạt MFP7E20
| Số phần | Chiều dài | Trường hợp sử dụng điển hình |
|---|---|---|
| MFP7E20-N003 | 3m | Các kết nối cùng rack |
| MFP7E20-N005 | 5m | Các kết nối rack liền kề |
| MFP7E20-N007 | 7m | Trong các kết nối hàng |
| MFP7E20-N010 | 10m | Đường chéo / cuối hàng |
| MFP7E20-N015 | 15m | Các kết nối ngang hành lang |
| MFP7E20-N020 | 20m | Nhiều giá đỡ cách nhau |
| MFP7E20-N030 | 30m | Cửa hàng cuối hàng đến giá đỡ máy chủ |
| MFP7E20-N050 | 50m | Trên toàn trung tâm dữ liệu (với OM4) |
Ưu điểm của MFP7E20-N010
- Tối ưu hóa tầm 10m:Lý tưởng cho các khoảng cách rack-to-rack điển hình trong các trung tâm dữ liệu hiện đại.
- Hiệu suất NVIDIA-Qualified:Được thử nghiệm tại nhà máy để đảm bảo độ tin cậy ngoài hộp và tuân thủ các thông số kỹ thuật InfiniBand NDR.
- Thiết kế hiệu quả không gian:Áo tròn linh hoạt 3mm với các tab đẩy kéo đơn giản hóa quản lý và lắp đặt cáp.
- Chứng minh tương lai:Hỗ trợ điều chế 200G mỗi sợi PAM4, sẵn sàng cho việc triển khai 1.6T thế hệ tiếp theo.
- Phù hợp an toàn:áo khoác LSZH làm giảm phát thải độc hại trong trường hợp cháy, lý tưởng cho không gian trung tâm dữ liệu kín.
Dịch vụ & Hỗ trợ bởi Hong Kong Starsurge
Là một nhà cung cấp cơ sở hạ tầng mạng có kinh nghiệm từ năm 2008, Starsurge đảm bảo nhu cầu cáp của bạn được hỗ trợ đầy đủ:
- Cáp quang NVIDIA nguyên bản với khả năng truy xuất hoàn toàn.
- Hướng dẫn kỹ thuật trước bán hàng về chiều dài cáp và kết hợp máy thu và phát.
- Giao hàng toàn cầu với bao bì an toàn.
- Hỗ trợ sau bán hàng và hỗ trợ bảo hành.
- Giảm giá đặt hàng hàng loạt và yêu cầu về chiều dài tùy chỉnh được chào đón.
Danh sách kiểm tra người mua
- Kiểm tra tính tương thích của máy thu (OSFP hai cổng ở phía chuyển đổi, OSFP / QSFP112 400G ở phía bộ điều hợp).
- Xác nhận yêu cầu chiều dài cáp: 10m phù hợp với hầu hết các khoảng cách trong hàng.
- Đảm bảo các đầu nối MPO-12/APC được sử dụng (bông xanh) - không tương thích với UPC (bông xanh).
- Kế hoạch cho các công cụ làm sạch thích hợp và quản lý nắp bụi trong quá trình lắp đặt.
- Kiểm tra môi trường hoạt động: 0 °C đến 70 °C, độ ẩm 10-85% không ngưng tụ.
Các biện pháp phòng ngừa xử lý và lắp đặt
- Giữ nắp bụi trêncho đến ngay trước khi chèn để ngăn ngừa nhiễm trùng kết nối.
- Luôn sạch sẽ.cả hai đầu nối cáp và thùng thu phát bằng cách sử dụng các chất tẩy quang thích hợp trước khi giao phối.
- Tránh các đường cong chặt chẽ- duy trì bán kính uốn cong ≥ 30mm để ngăn ngừa tổn thương sợi và mất tín hiệu.
- Các biện pháp phòng ngừa ESD- trong khi cáp tự nó là thụ động, nó được cắm vào bộ thu nhạy cảm với ESD; sử dụng các trạm làm việc nối đất.
- Không trộn các đầu nối APC và UPC- Sự khác biệt góc 8° ngăn cản sự kết hợp đúng cách và có thể làm hỏng các kết nối.
- Giữ xa nước lỏngvà bụi rác.
Câu hỏi thường gặp
A: Dòng MFP7E20 là một cáp chia 1: 2 được thiết kế đặc biệt cho máy thu OSFP hai cổng. Nó mở rộng một đầu nối MPO-12/APC thành hai đầu nối MPO-12/APC riêng biệt,cho phép một cổng chuyển mạch 800G kết nối với hai thiết bị 400GMột cáp thân tiêu chuẩn sẽ có kết nối một-một.
A: Vâng, cáp là giao thức-agnostic. Khi được sử dụng với máy thu thích hợp, nó hỗ trợ 200G (sử dụng 2 sợi trên mỗi hướng) và là ngược tương thích với tốc độ thấp hơn,miễn là các máy thu phát sử dụng giao diện MPO-12/APC.
A: Có, 10m thường đủ cho các kết nối trong cùng một hàng hoặc giữa các hàng liền kề, tính toán quản lý cáp dọc và định tuyến khay trên không.
A: NVIDIA cung cấp bảo hành giới hạn 1 năm. Starsurge cung cấp hỗ trợ bổ sung cho các khiếu nại bảo hành và thay thế.
A: Các đầu cáp được gắn nhãn "1" và "2" trên đuôi chia để xác định.không cần định hướng đặc biệt ngoài việc kết hợp các đầu nối với máy thu.
Về Hồng Kông Starsurge Group Co., Limited
Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.sản xuấtCông ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.Với cách tiếp cận khách hàng đầu tiênStarsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh chóng và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.
