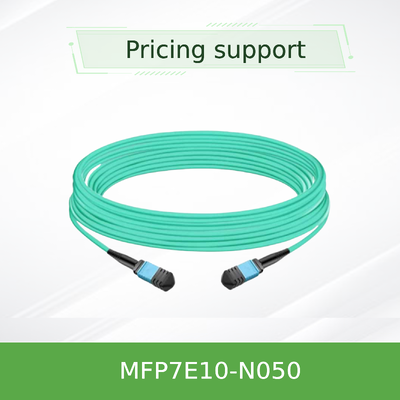

Cáp quang Multimode MPO-12/APC dài 50m NVIDIA MFP7E10-N050 cho InfiniBand & Ethernet 400G/800G
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E10-N050 (980-9I57Y-00N050) |
| Tài liệu: | MFP7E10-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Người mẫu: | MFP7E10-N050 | Chiều dài: | 50 m |
|---|---|---|---|
| Loại sợi: | Multimode OM4 | Đầu nối: | MPO-12/APC (nữ) |
| Mất chèn: | 0,37 dB | Trả lại tổn thất: | 35 dB |
| Làm nổi bật: | Cáp quang MPO-12 dài 50m NVIDIA,Cáp quang Multimode cho InfiniBand,Cáp quang Ethernet 400G |
||
Mô tả sản phẩm
NVIDIA MFP7E10-N050 50m MPO-12/APC Cáp sợi đa chế độ
Cáp quang thụ động 8 sợi hiệu suất cao với topology chéo loại B được thiết kế cho 400GbE / NDR InfiniBand và kết nối Ethernet, hỗ trợ máy thu OSFP và QSFP112 hai cổng.
Các thông số kỹ thuật chính
Chiều dài:50 m (MFP7E10-N050)
Loại sợi:Multimode OM4 (chiều dài > 30 m)
Kết nối:MPO-12/APC nữ, 8 sợi hoạt động
Topology:Crossover loại B
Jacket:Aqua LSZH / OFNR
Max Reach:50 m (với 4 đầu nối kết nối)
Giao thức:InfiniBand, Ethernet, NVLink
Tổng quan sản phẩm
Dòng NVIDIA MFP7E10-Nxxx là một bộ sợi cáp sợi đa chế độ thụ động với đầu nối MPO-12/APC.liên kết vật lý mất mát thấp giữa các máy thu OSFP 800G hai cổng, OSFP 400G cổng duy nhất và QSFP112 400G máy thu.
Với độ nhọn góc 8 độ, giao diện APC giảm thiểu phản xạ ngược (≥ 35 dB mất trở lại) để bảo vệ tính toàn vẹn tín hiệu trong các liên kết PAM4 tốc độ cao.Cáp hoàn toàn phù hợp với Telcordia GR-1435 và IEC 61754-7, và được sản xuất dưới sự kiểm soát chất lượng nghiêm ngặt để đảm bảo độ tin cậy plug-and-play.
Các đặc điểm chính
8 Chất xơ hoạt tính
4 làn đường mỗi hướng cho truyền 400G/800G
Bộ kết nối MPO-12/APC
Sơn sơn góc loại bỏ phản chiếu lưng có hại
Đường dây chéo loại B
Pin 1 đến pin 12 mapping cho phép kết nối trực tiếp từ máy thu đến máy thu
áo khoác linh hoạt LSZH
Khói thấp, không có halogen, màu nước, đường kính 3,0 ± 0,2 mm
50m Tối đa
Với hai tấm vá và bốn kết nối kết nối
Hỗ trợ đa giao thức
InfiniBand, Ethernet và NVLink để triển khai trong tương lai
Công nghệ & Thiết kế
MFP7E10-N050 sử dụng sợi OM4 đa phương thức 50/125 μm được tối ưu hóa cho chiều dài > 30 m. Kết nối MPO có lỗ thẳng hàng kết hợp với chân thẳng hàng của máy thu để ghép quang chính xác.
Mặt cuối APC 8 độ làm giảm độ phản xạ,trong khi crossover (Type B) pinout đảm bảo rằng laser phát trên làn đường 1 của một đầu thẳng hàng với máy thu trên làn đường 12 của đầu đối diện - loại bỏ sự cần thiết của một bộ điều hợp cực riêng biệt.
Cáp được kết thúc bằng các đầu nối mất mát thấp (IL ≤ 0,35 + 0,0004 × L dB) và được thử nghiệm 100% tại nhà máy về mất tích chèn, mất mát trở lại và tính liên tục của sợi.
Các hoạt động đặc trưng
- Chuyển đổi:Kết nối các công tắc OSFP hai cổng trong topology lá xương sống qua các hàng
- Chuyển đổi thành bộ điều chỉnh:Liên kết các công tắc OSFP với các DPU ConnectX-7 hoặc BlueField-3 với các máy thu QSFP112/OSFP
- Server-to-switch:Kết nối giữa hàng 400G / 800G mật độ cao
- Cửa hàng giữa trung tâm dữ liệu:Liên kết ngắn giữa các giá đỡ liền kề hoặc trong một hàng
Khả năng tương thích
Máy phát:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Giao thức:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Loại kết nối:MPO-12/APC (phụ nữ) - Không tương thích với MPO-12/UPC
Cảng:OSFP hai cổng, OSFP một cổng, QSFP112
Thông số kỹ thuật
| Parameter | Giá trị / Phạm vi | Chú ý |
|---|---|---|
| Số sản phẩm | MFP7E10-N050 | Dài 50 m |
| Số lượng sợi | 8 (tiện) | 4 không hoạt động như thành viên lực lượng |
| Loại sợi | Multimode OM4 | 50/125 μm |
| Loại kết nối | MPO-12/APC (phụ nữ) | IEC 61754-7 |
| Mất tích nhập (IL) | ≤ 0,35 + 0,0004 × L dB | L = chiều dài bằng mét |
| Mất lợi nhuận (RL) | ≥ 35 dB | Đèn đánh bóng APC |
| Chiều kính cáp | 3.0 ± 0,2 mm | Tròn, linh hoạt |
| Phân tích uốn cong tối thiểu | 30 mm | Bất cứ nơi nào trên cáp. |
| Vật liệu áo khoác | Aqua LSZH / OFNR | Khói thấp, không có halogen |
| Nhiệt độ hoạt động | 0 °C đến 70 °C | Lưu trữ: -40 °C đến 85 °C |
| Topology | Loại B (crossover) | Định vị pin 1 12 |
Hướng dẫn lựa chọn
| Số phần đặt hàng | Chiều dài | Mô tả |
|---|---|---|
| MFP7E10-N003 | 3 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N005 | 5 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N007 | 7 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N010 | 10 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N015 | 15 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N020 | 20 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N025 | 25 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N030 | 30 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N035 | 35 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N040 | 40 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
| MFP7E10-N050 | 50 m | Cáp sợi thụ động NVIDIA, MMF, MPO12 APC đến MPO12 APC |
Ưu điểm sản phẩm
- Tính toàn vẹn của tín hiệu:Đánh bóng APC và loại B cắt ngang giảm phản xạ và vấn đề phân cực
- Hiệu quả về chi phí:Thiết kế thụ động không có đồng mà không có điện tử hoạt động, giảm tiêu thụ năng lượng
- Độ tin cậy:Tuân thủ GR-1435 và 100% thử nghiệm nhà máy đảm bảo hiệu suất nhất quán
- Sự linh hoạt:áo khoác LSZH và bán kính uốn cong nhỏ đơn giản hóa định tuyến trong kệ mật độ cao
- Khả năng mở rộng:Hỗ trợ giao thức tốc độ cao hơn 400G / 800G hiện tại và tương lai
Câu hỏi thường gặp
Sự khác biệt giữa MPO-12/APC và MPO-12/UPC là gì?
APC (cải góc) có góc 8 độ làm giảm phản xạ ngược, rất quan trọng đối với tín hiệu PAM4 tốc độ cao.Chúng không tương thích cơ học..
Tôi có thể sử dụng cáp này với các bộ thu 100G không?
Trong khi cáp hỗ trợ 8 sợi, nó được tối ưu hóa cho các ứng dụng 400G / 800G. Đối với 100G (4x25G-NRZ), các cáp MPO-12/UPC thường được sử dụng; vui lòng xác minh tính tương thích với máy thu của bạn.
Khoảng cách liên kết tối đa được khuyến cáo cho N050 là bao nhiêu?
50 mét với hai tấm vá và bốn kết nối kết nối tổng cộng. Đối với kết nối trực tiếp mà không có tấm vá, phạm vi thông thường là lên đến 40 mét tùy thuộc vào ngân sách liên kết.
Cáp có hỗ trợ NVLink không?
Vâng, loạt MFP7E10-Nxxx được thiết kế để hỗ trợ các giao thức NVLink, InfiniBand và Ethernet, theo hướng dẫn tương tác của NVIDIA.
Các biện pháp phòng ngừa khi sử dụng
- Giữ nắp bùn bảo vệ cho đến khi lắp đặt để ngăn ngừa ô nhiễm
- Luôn luôn làm sạch cả hai cáp và đầu nối máy phát tín hiệu với chất tẩy rửa cấp quang học trước khi giao phối
- Tránh uốn cong cáp dưới bán kính uốn cong tối thiểu 30 mm
- Không kéo trên các kết nối; sử dụng kéo-tab hoặc áo khoác cáp để giảm căng
- Lưu trữ trong môi trường khô, sạch trong nhiệt độ lưu trữ từ -40 °C đến 85 °C
Danh sách kiểm tra người mua
- Kiểm tra kiểu đầu nối máy thu (MPO-12/APC nữ)
- Xác nhận chiều dài liên kết - biến thể 50 m (MFP7E10-N050)
- Kiểu sợi kiểm tra - OM4 đa phương thức (cho > 30 m)
- Đảm bảo tính cực - Chế độ chéo loại B cần thiết để gắn trực tiếp
- Đánh giá đường dẫn cáp và đường thoát bán kính cong
- Xác nhận khả năng tương thích của máy thu (OSFP/QSFP112)
Sản phẩm liên quan
NVIDIA MMA4Z00-NS OSFP DR8
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E10-N030 (30m)
NVIDIA MFP7E10-N040 (40m)
Hướng dẫn liên quan
