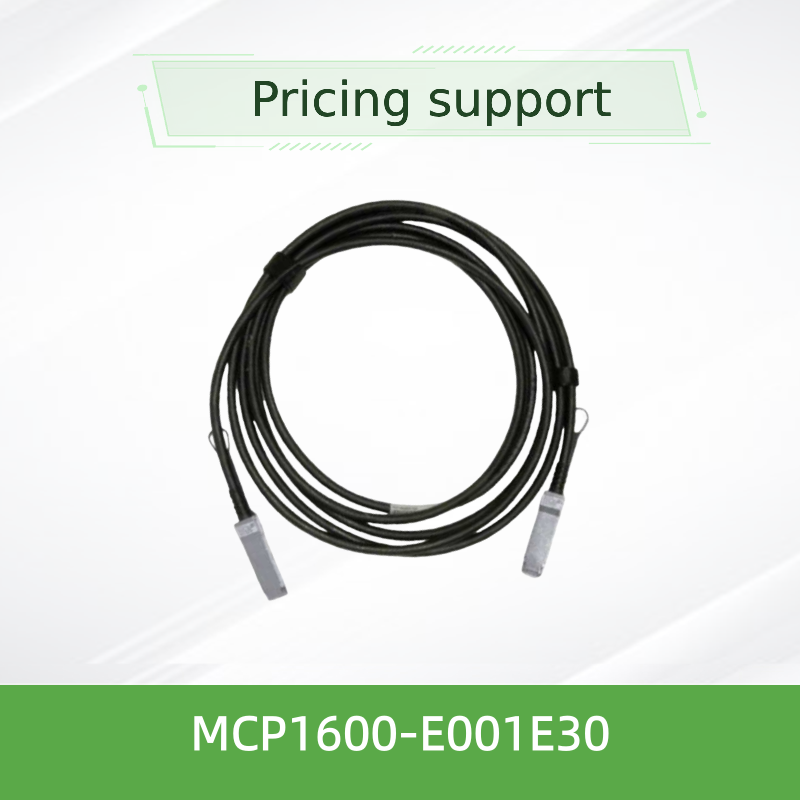

Cáp Mellanox MCP1600-E001E30 100Gb/s QSFP28 DAC thụ động – 1m, 30AWG, EDR InfiniBand
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E001E30 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | Cáp Mellanox QSFP28 DAC 100Gb/s,Cáp DAC thụ động 1m EDR InfiniBand,Cáp Nvidia 30AWG có bảo hành |
||
Mô tả sản phẩm
Tổng quan sản phẩm
Mellanox MCP1600-E001E30 là cáp đồng đấu nối trực tiếp (DAC) thụ động QSFP28 100Gb/s được thiết kế cho các kết nối mật độ cao, độ trễ thấp. Cáp có bốn cặp dây đồng tốc độ cao hoạt động ở tốc độ 25Gb/s mỗi làn, cung cấp băng thông tổng hợp 100Gb/s. Cáp dài 1 mét này sử dụng dây dẫn 30 AWG và được trang bị đầu nối QSFP28 tiêu chuẩn công nghiệp.
Hoàn toàn tuân thủ các tiêu chuẩn SFF-8665 và SFF-8636, đảm bảo khả năng tương tác liền mạch với các switch, bộ điều hợp Mellanox và các hệ thống hỗ trợ QSFP28 khác. Vỏ LSZH (Low Smoke Zero Halogen) và tuân thủ RoHS làm cho cáp phù hợp cho các triển khai trung tâm dữ liệu doanh nghiệp và trung tâm dữ liệu xanh.
Các tính năng chính
- Tốc độ dữ liệu tổng hợp 100Gb/s (4 × 25Gb/s)
- Yếu tố hình thức QSFP28, tuân thủ SFF-8665
- Đồng thụ động – tiêu thụ điện năng bằng không để điều chỉnh tín hiệu
- Điện áp nguồn đơn 3.3V (Vcc 3.135–3.465V)
- Nhiệt độ vỏ hoạt động 0°C đến 70°C
- Tỷ lệ lỗi bit (BER)< 1E-15 với hệ thống Mellanox
- Có thể cắm nóng, quản lý I²C qua SFF-8636
- Vỏ LSZH, tuân thủ RoHS, PCB không chì & không halogen
- Kiểm tra sản xuất nghiêm ngặt để đảm bảo độ tin cậy khi xuất xưởng
- Bảo hành phần cứng giới hạn 1 năm
Công nghệ & Tính toàn vẹn tín hiệu
Cáp đồng thụ động Mellanox sử dụng cấu trúc đồng twin-ax chính xác với khả năng kiểm soát trở kháng tối ưu (100Ω danh định) để giảm thiểu phản xạ tín hiệu và nhiễu xuyên âm. Mỗi làn được che chắn độc lập và cáp tổng thể được bọc bằng vật liệu LSZH để giảm khói và khí thải độc hại trong trường hợp hỏa hoạn.
Dòng MCP1600 được đặc trưng bởi độ trễ truyền (4.5 ns/m điển hình) và duy trì hiệu suất suy hao phản xạ và suy hao chèn tuyệt vời trong phạm vi hoạt động 0–70°C. EEPROM tích hợp lưu trữ các thuộc tính cáp và thông tin sản phẩm, cho phép các hệ thống máy chủ tự động cấu hình các tham số để có hiệu suất liên kết tối ưu.
Triển khai điển hình
- Điện toán hiệu năng cao (HPC): Kết nối các switch InfiniBand EDR với các nút tính toán, hệ thống lưu trữ và cụm GPU
- Leaf-Spine Trung tâm dữ liệu: Kết nối giữa các switch top-of-rack (ToR) tầm ngắn với switch spine trong các mạng Ethernet 100G
- Mạng lõi doanh nghiệp: Các liên kết xương sống đáng tin cậy trong hoặc giữa các giá đỡ liền kề trong trung tâm dữ liệu doanh nghiệp
- Phòng thí nghiệm kiểm tra & phát triển: Các liên kết chi phí thấp, tiêu thụ điện năng thấp cho việc tạo mẫu và xác nhận hiệu suất
Khả năng tương thích
MCP1600-E001E30 tương thích với bất kỳ cổng QSFP28/100G nào tuân thủ tiêu chuẩn SFF-8665 và SFF-8636. Cáp đã được xác nhận với các switch Mellanox Spectrum™ và Quantum™, bộ điều hợp ConnectX® và DPU BlueField®. Cáp cũng hoạt động với các switch và máy chủ của bên thứ ba được trang bị các ổ cắm QSFP28, miễn là máy chủ hỗ trợ DAC đồng thụ động.
Thông số kỹ thuật
| Tham số | Tối thiểu | Điển hình | Tối đa | Đơn vị |
|---|---|---|---|---|
| Điện áp nguồn (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Điện áp đầu vào dữ liệu | -0.3 | — | 3.6 | V |
| Điện áp đầu vào điều khiển | -0.3 | — | 3.6 | V |
| Tiêu thụ điện năng | — | — | 0.1 | W |
| Nhiệt độ vỏ hoạt động | 0 | — | 70 | °C |
| Nhiệt độ lưu trữ | -40 | — | 85 | °C |
| Độ ẩm tương đối hoạt động | 5 | — | 85 | % |
| Trở kháng đặc tính | 90 | 100 | 110 | Ω |
| Độ trễ truyền (thông tin) | — | 4.5 | — | ns/m |
Dây dẫn cáp: 30 AWG
Chiều dài cáp: 1 m (±25 mm)
Đường kính ngoài: 7.1 ± 0.35 mm
Bán kính uốn tối thiểu (một lần): 35.5 mm
Bán kính uốn tối thiểu (lặp lại/lắp ráp): 71 mm
Chiều dài cáp: 1 m (±25 mm)
Đường kính ngoài: 7.1 ± 0.35 mm
Bán kính uốn tối thiểu (một lần): 35.5 mm
Bán kính uốn tối thiểu (lặp lại/lắp ráp): 71 mm
Lưu ý: Tất cả các thông số kỹ thuật dựa trên bảng dữ liệu Mellanox MCP1600-E00xxEyy. Vui lòng xác nhận trước khi đặt hàng.
Hướng dẫn lựa chọn (Dòng MCP1600)
| Mã sản phẩm | Chiều dài | AWG | Vỏ | Mô tả |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Đen, EDR, QSFP28 100Gb/s |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Đen, EDR, QSFP28 100Gb/s (mẫu này) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Đen, EDR, QSFP28 100Gb/s |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Đen, EDR, QSFP28 100Gb/s |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Đen, EDR, QSFP28 100Gb/s |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Đen, EDR, QSFP28 100Gb/s |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Đen, EDR, QSFP28 100Gb/s |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Đen, EDR, QSFP28 100Gb/s |
* Tất cả cáp đều tuân thủ RoHS, với PCB LF/HF và vỏ LSZH.
Ưu điểm
- Hiệu quả chi phí: Thiết kế thụ động loại bỏ các bộ thu phát quang, giảm tổng chi phí kết nối
- Tiêu thụ điện năng cực thấp: < 0.1W mỗi liên kết, lý tưởng cho các trung tâm dữ liệu nhạy cảm về điện năng
- Không có độ trễ: Đường dẫn đồng trực tiếp tránh độ trễ định thời lại hoặc chuyển đổi tín hiệu
- Tính toàn vẹn tín hiệu đáng tin cậy: Các cặp được che chắn và kiểm soát trở kháng chính xác đảm bảo BER< 1E-15
- Triển khai dễ dàng: Có thể cắm nóng, đã được kiểm tra trước và được nhận dạng tự động bởi hệ thống máy chủ
- Trách nhiệm môi trường: Vật liệu LSZH, RoHS và không halogen hỗ trợ các sáng kiến IT xanh
Câu hỏi thường gặp (FAQ)
Q: Tốc độ dữ liệu tối đa của MCP1600-E001E30 là bao nhiêu?
A: 100Gb/s (4 làn × 25Gb/s) – phù hợp cho InfiniBand EDR và Ethernet 100G.
Q: Cáp này có tương thích với các switch không phải Mellanox không?
A: Có, bất kỳ cổng QSFP28 nào tuân thủ SFF-8665 và SFF-8636 đều có thể sử dụng DAC thụ động này. Tuy nhiên, để đảm bảo hiệu suất BER, Mellanox khuyến nghị hệ thống đầu cuối Mellanox.
Q: Phạm vi nhiệt độ hoạt động là bao nhiêu?
A: Nhiệt độ vỏ 0°C đến 70°C; lưu trữ từ -40°C đến 85°C.
Q: Cáp này có cần nguồn điện bên ngoài không?
A: Không, cáp là thụ động và chỉ tiêu thụ Vcc cho EEPROM (< 0.1W).Q: Bán kính uốn tối thiểu là bao nhiêu?
A: Uốn một lần: 35.5mm; uốn lặp lại/lắp ráp: 71mm (10× đường kính ngoài).
Biện pháp phòng ngừa
Không uốn cong cáp vượt quá bán kính uốn tối thiểu quy định, đặc biệt là gần đầu nối (bán kính uốn lắp ráp)
- Tránh kéo hoặc làm căng cáp trong quá trình lắp đặt; sử dụng quản lý cáp phù hợp
- Đảm bảo cổng máy chủ tương thích QSFP28 và hỗ trợ DAC đồng thụ động
- Bảo quản trong môi trường khô ráo, được kiểm soát nhiệt độ trong khoảng -40°C đến 85°C
- Kiểm tra đầu nối xem có bụi bẩn hoặc hư hỏng trước khi cắm; sử dụng dụng cụ vệ sinh được phê duyệt nếu cần
- Giới thiệu về Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited là nhà cung cấp các giải pháp phần cứng mạng, dịch vụ CNTT và tích hợp hệ thống dựa trên công nghệ. Được thành lập vào năm 2008, công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm switch mạng, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và các thiết bị mạng liên quan.
Được hỗ trợ bởi đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm, Starsurge hỗ trợ các ngành như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Công ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và giao hàng toàn cầu.
Thông tin chính
Sản phẩm:
Mellanox MCP1600-E001E30Loại:
DAC thụ động, QSFP28Tốc độ dữ liệu:
100 Gb/s (4×25G)Chiều dài:
1 m (30 AWG)Tuân thủ:
SFF-8665, SFF-8636Vỏ:
LSZH, RoHSBảo hành:
Giới hạn 1 năm Ma trận tương thích
DAC thụ động, QSFP28Tốc độ dữ liệu:
100 Gb/s (4×25G)Chiều dài:
1 m (30 AWG)Tuân thủ:
SFF-8665, SFF-8636Vỏ:
LSZH, RoHSBảo hành:
Giới hạn 1 năm Ma trận tương thích
Switch Mellanox Quantum™ / Spectrum™
- Bộ điều hợp Mellanox ConnectX®-5 / -6
- Nền tảng DPU BlueField®
- Cổng QSFP28 của bên thứ ba (SFF-8665)
- InfiniBand EDR / Ethernet 100G
- Danh sách kiểm tra người mua
✓ Xác nhận chiều dài yêu cầu (1m, 30AWG)
- ✓ Xác minh cổng máy chủ hỗ trợ DAC đồng thụ động
- ✓ Kiểm tra phạm vi nhiệt độ hoạt động (0–70°C)
- ✓ Đảm bảo vỏ LSZH phù hợp với môi trường của bạn
- ✓ Yêu cầu chính sách RMA và tình trạng còn hàng
