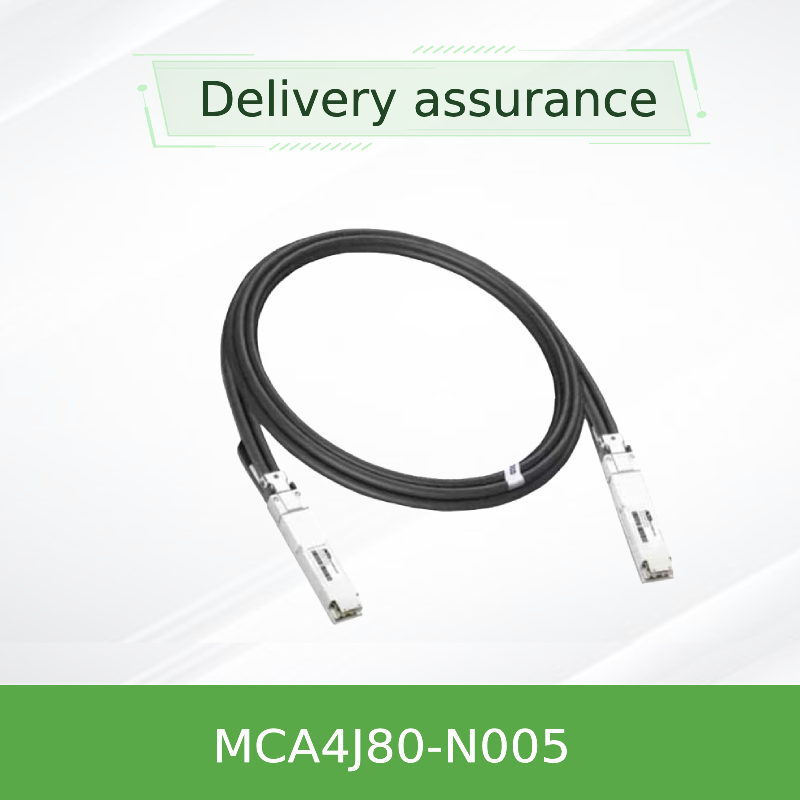

Cáp đồng hoạt động OSFP NVIDIA MCA4J80-N005 800Gb/s – ACC hai cổng 5m cho InfiniBand NDR
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCA4J80-N005 (980-9I602-00N005) |
| Tài liệu: | MCA4J80-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| kiểu: | Cáp Mellanox DAC | Chiều dài cáp: | 5 mét |
| Tên: | Mellanox DAC Cáp hoạt động Cáp đồng hoạt động IB Twin Port NDR 800GB/S OSFP 5 mét MCA4J80-N005 | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | Cáp đồng chủ động NVIDIA OSFP,cáp InfiniBand NDR 800Gb/s,cáp ACC hai cổng 5m |
||
Mô tả sản phẩm
Cáp đồng hoạt động OSFP NVIDIA MCA4J80-N005 800Gb/s
NVIDIA MCA4J80-N005 là cáp đồng hoạt động (ACC) dài 5 mét có đầu nối OSFP hai cổng ở một đầu và đầu nối OSFP hai cổng 2x400Gb/s ở đầu kia. Được thiết kế cho các bộ chuyển mạch Ethernet NVIDIA Quantum-2 InfiniBand và Spectrum-4, ACC này tích hợp các IC cân bằng nhấn mạnh trước để mở rộng phạm vi tiếp cận lên tới 5 mét trong khi vẫn duy trì độ trễ cực thấp và công suất chỉ 1,5W mỗi đầu.
800 Gb/giây
Băng thông tổng hợp
2x400G
song công hoàn toàn
1,5W
Công suất mỗi đầu
5m
Chiều dài tối đa
Tổng quan về sản phẩm
Dòng NVIDIA MCA4J80 đại diện cho một loại cáp đồng chủ động (ACC) mới giúp thu hẹp khoảng cách giữa DAC thụ động và các giải pháp quang học. MCA4J80-N005 sử dụng IC cân bằng tích hợp ở mỗi đầu để bù cho sự suy giảm tín hiệu khi chạy dây đồng dài hơn, cho phép băng thông tổng hợp 800Gb/s ở khoảng cách lên tới 5 mét với độ trễ gần bằng DAC thụ động.
Các tính năng chính
- Tốc độ dữ liệu tổng hợp 800Gb/s– Cấu hình OSFP hai cổng đến 2x400Gb/s OSFP
- Cáp Đồng Chủ Động (ACC)– IC cân bằng tiền nhấn mạnh tích hợp mở rộng phạm vi tiếp cận tới 5 mét
- Độ trễ cực thấp– Thấp hơn đáng kể so với AOC, gần tương đương với hiệu năng DAC thụ động
- Tiêu thụ điện năng thấp– Chỉ tối đa 1,5W mỗi đầu
- chiều dài 5 mét– Khổ dây 26AWG, đường kính cáp 8.9mm
- Nhiệt độ trường hợp vận hành– 0°C đến 70°C; bảo quản -40°C đến 85°C
- Áo khoác LSZH (Low Smoke Zero Halogen)– Tuân thủ RoHS, PCB không chì, không halogen
- Đầu nối OSFP có thể cắm nóng– Vây đạt tiêu chuẩn hàng đầu; có sẵn các biến thể từ trên phẳng và từ phẳng đến vây
- Tự động phát hiện giao thức– Hỗ trợ InfiniBand NDR và Ethernet 800GbE
- Giao diện quản lý I2C tương thích SFF-8636– EEPROM để nhận dạng và cấu hình sản phẩm
Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật (MCA4J80-N005) |
|---|---|
| Mẫu sản phẩm | MCA4J80-N005 |
| Loại cáp | Cáp đồng chủ động (ACC) có IC cân bằng |
| Tốc độ dữ liệu | Tổng hợp 800Gb/s (2x400Gb/s) |
| Yếu tố hình thức | OSFP sang OSFP (cổng đôi sang cổng đôi) |
| Chiều dài | 5 mét (dung sai ± 50mm cho chiều dài ≥2m) |
| Máy đo dây | 26AWG (2x8 cặp) |
| Đường kính cáp | 8,9 ± 0,03 mm |
| điều chế | 8 làn 100G-PAM4 mỗi cổng |
| Điện áp cung cấp (Vcc) | 3.135V – 3.465V (điển hình 3.3V) |
| Tiêu thụ điện năng | Tối đa 1,5W mỗi đầu |
| Nhiệt độ trường hợp vận hành | 0°C đến 70°C |
| Nhiệt độ bảo quản | -40°C đến 85°C |
Hướng dẫn lựa chọn & Thông tin đặt hàng
| Mã sản phẩm | Chiều dài | Loại kết nối | AWG | Sự miêu tả |
|---|---|---|---|---|
| MCA4J80-N003 | 3m | Bị phạt đến bị phạt | 30AWG | Cáp đồng chủ động, 800Gb/s, cổng đôi OSFP |
| MCA4J80-N004 | 4m | Bị phạt đến bị phạt | 30AWG | Cáp đồng chủ động, 800Gb/s, cổng đôi OSFP |
| MCA4J80-N005 | 5m | Bị phạt đến bị phạt | 26AWG | Cáp đồng chủ động, 800Gb/s, phạm vi tiếp cận mở rộng |
| MCA4J80-N003-FLT | 3m | Phẳng đến phẳng | 30AWG | Dành cho hệ thống DGX H100 Cedar |
| MCA4J80-N003-FTF | 3m | Flat đến vây | 30AWG | Chuyển (có vây) sang DGX H100 (phẳng) |
Khả năng tương thích
| Nền tảng NVIDIA | Loại cổng | Trạng thái tương thích | Biến thể được đề xuất |
|---|---|---|---|
| Lượng tử-2 QM9700 / QM9790 | Cổng đôi OSFP (có vây) | Đủ điều kiện | Đầu vây tiêu chuẩn |
| Phổ-4 SN5600 | OSFP 800G (có vây) | Đủ điều kiện | Đầu vây tiêu chuẩn |
| Gỗ tuyết tùng DGX H100 | Lồng phẳng OSFP | Đạt tiêu chuẩn | Biến thể -FLT hoặc -FTF |
| Bộ chuyển đổi OSFP ConnectX-7 | OSFP | Tương thích lên tới 400G mỗi cổng | Đầu vây tiêu chuẩn |
Câu hỏi thường gặp
Hỏi: Sự khác biệt giữa ACC và DAC thụ động là gì?
Trả lời: ACC bổ sung các IC cân bằng công suất thấp ở mỗi đầu để bù cho tình trạng mất tín hiệu, cho phép tầm với dài hơn (5m so với 2m đối với thụ động) trong khi vẫn duy trì độ trễ thấp và công suất vừa phải (1,5W mỗi đầu).
Câu hỏi: MCA4J80-N005 có tương thích với bộ chuyển mạch Ethernet không?
Trả lời: Có, chương trình cơ sở ACC tự động phát hiện giao thức InfiniBand hoặc Ethernet và cấu hình tương ứng. Nó hoạt động với các bộ chuyển mạch Ethernet Spectrum-4.
Hỏi: Độ dài tối đa của dòng ACC này là bao nhiêu?
Đáp: 5 mét (MCA4J80-N005). Đối với chiều dài lên tới 2m, hãy sử dụng DAC thụ động (dòng MCP4Y10) để có công suất thấp nhất. Đối với chiều dài vượt quá 5m, hãy xem xét AOC hoặc bộ thu phát quang.
Danh sách kiểm tra người mua
- ✓ Độ dài yêu cầu: 3m, 4m hoặc 5m – ACC là tối ưu cho khoảng cách từ 2m đến 5m
- ✓ Loại đầu nối: dành cho thiết bị chuyển mạch làm mát bằng không khí tiêu chuẩn; phẳng hoặc phẳng cho DGX H100
- ✓ Giao thức: InfiniBand hoặc Ethernet – MCA4J80 tự động phát hiện, không cần cấu hình
- ✓ Công suất tiêu thụ: 1,5W mỗi đầu – đảm bảo bộ chuyển mạch có thể cung cấp đủ điện năng cho mỗi cổng
- ✓ Quản lý cáp: Xác minh không gian lắp ráp (156mm cho đầu kết hợp) vừa với khoảng trống cửa giá đỡ
- ✓ Môi trường: Xác nhận phạm vi nhiệt độ hoạt động 0-70°C đáp ứng yêu cầu của trung tâm dữ liệu
