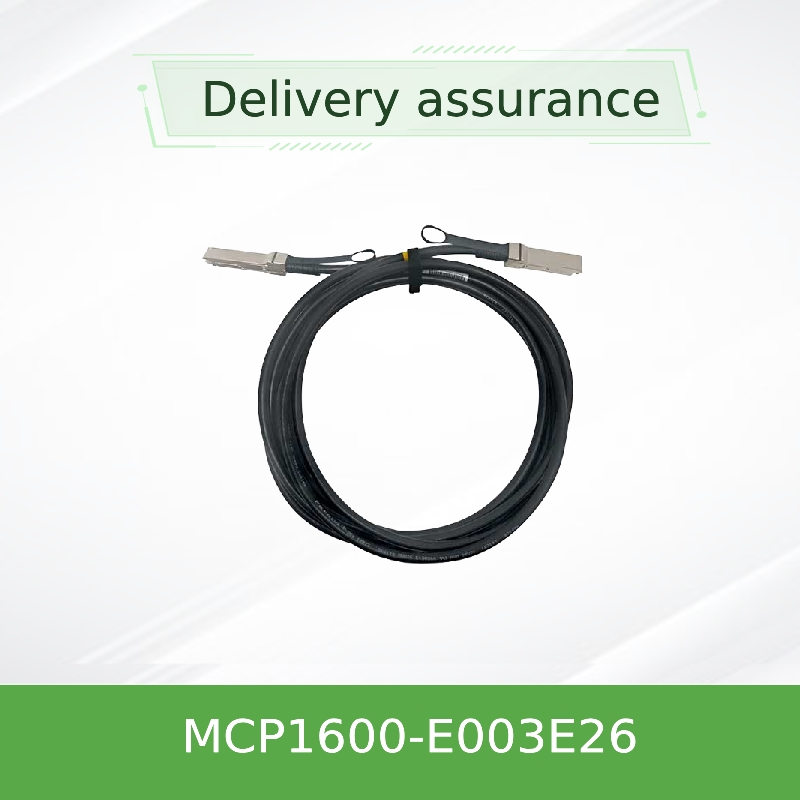

Cáp Mellanox MCP1600-E003E26 100Gb/s QSFP28 DAC thụ động – 3m, 26AWG, EDR InfiniBand
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E003E26 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | Cáp Mellanox QSFP28 DAC 3m,Cáp thụ động InfiniBand 100Gb/s,Cáp mạng EDR 26AWG |
||
Mô tả sản phẩm
Mellanox MCP1600-E003E26 Cáp DAC thụ động QSFP28 100Gb/s
Cáp đồng thụ động 3m • 26 AWG • EDR InfiniBand • 100Gbps
Kết nối tương tác tầm ngắn đáng tin cậy, hiệu quả về chi phí cho ứng dụng EDR InfiniBand và Ethernet 100Gb / s. Hình thức QSFP28 có thể cắm nóng, năng lượng thấp (< 0.1W),và tính toàn vẹn tín hiệu mạnh mẽ cho trung tâm dữ liệu và môi trường máy tính hiệu suất cao.
Tổng quan sản phẩm
Mellanox MCP1600-E003E26 là cáp đồng đính kèm trực tiếp thụ động (DAC) QSFP28 100Gb / s được thiết kế cho các kết nối liên kết mật độ cao, độ trễ thấp.Nó có bốn cặp đồng tốc độ cao hoạt động với tốc độ 25Gb / s mỗi làn, cung cấp tổng băng thông 100Gb / s. Cáp 3 mét này sử dụng thước AWG 26 và được kết thúc bằng các đầu nối QSFP28 tiêu chuẩn công nghiệp. Nó hoàn toàn phù hợp với SFF-8665 và SFF-8636,đảm bảo khả năng tương tác liền mạch với các công tắc Mellanox, bộ chuyển đổi và các hệ thống hỗ trợ QSFP28 khác.
Các đặc điểm chính
- Tốc độ dữ liệu tổng cộng 100Gb/s (4 × 25Gb/s)
- Các yếu tố hình thức QSFP28, phù hợp với SFF-8665
- Đồng thụ động - tiêu thụ điện không cho điều hòa tín hiệu
- 3.3V điện áp cấp đơn (Vcc 3.135-3.465V)
- Nhiệt độ khoang hoạt động từ 0 °C đến 70 °C
- Tỷ lệ lỗi bit (BER) < 1E-15 với hệ thống Mellanox
- Khả năng cắm nóng, quản lý I2C thông qua SFF-8636
- áo khoác LSZH, phù hợp với RoHS, không có chì & PCB không có halogen
- Kiểm tra sản xuất nghiêm ngặt cho độ tin cậy ngoài hộp
- Bảo hành phần cứng hạn chế 1 năm
Công nghệ và tính toàn vẹn tín hiệu
Các cáp đồng thụ động Mellanox sử dụng cấu trúc đồng hai trục chính xác với điều khiển trở kháng tối ưu (100Ω danh nghĩa) để giảm thiểu phản xạ tín hiệu và crossstalk.Mỗi làn đường được bảo vệ độc lập, và toàn bộ cáp được phủ bằng vật liệu LSZH để giảm khói và phát thải độc hại trong trường hợp hỏa hoạn.5 ns / m điển hình) và duy trì tuyệt vời mất trở lại và mất tích chèn hiệu suất trên phạm vi hoạt động 0-70 °CEEPROM tích hợp lưu trữ các thuộc tính cáp và thông tin sản phẩm, cho phép các hệ thống máy chủ tự động cấu hình các tham số cho hiệu suất liên kết tối ưu.
Các hoạt động đặc trưng
- Máy tính hiệu suất cao (HPC):Kết nối các công tắc EDR InfiniBand với các nút tính toán, hệ thống lưu trữ và các cụm GPU.
- Trung tâm dữ liệu Leaf-Spine:Khả năng tiếp cận ngắn trên rack (ToR) để kết nối chuyển mạch cột sống trong các vải Ethernet 100G.
- Mạng lưới cốt lõi doanh nghiệp:Liên kết xương sống đáng tin cậy trong hoặc giữa các giá đỡ liền kề trong trung tâm dữ liệu doanh nghiệp.
- Phòng thí nghiệm và phát triển:Các liên kết hiệu quả về chi phí, năng lượng thấp để tạo ra nguyên mẫu và xác nhận hiệu suất.
Khả năng tương thích
MCP1600-E003E26 tương thích với bất kỳ cổng QSFP28/100G nào tuân thủ các tiêu chuẩn SFF-8665 và SFF-8636. Nó được xác nhận với Mellanox Spectrum TM và Quantum TM chuyển mạch, ConnectX® adapter,và BlueField® DPUNó cũng hoạt động với các công tắc và máy chủ của bên thứ ba được trang bị lồng QSFP28, miễn là máy chủ hỗ trợ DAC đồng thụ động.Mellanox khuyên bạn nên sử dụng cáp này trong các hệ thống Mellanox từ đầu đến cuối.
Thông số kỹ thuật
| Parameter | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|
| Điện áp cung cấp (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Điện áp đầu vào dữ liệu | - 0.3 | -- | 3.6 | V |
| Điện áp đầu vào điều khiển | - 0.3 | -- | 3.6 | V |
| Tiêu thụ năng lượng | -- | -- | 0.1 | W |
| Nhiệt độ khoang hoạt động | 0 | -- | 70 | °C |
| Nhiệt độ lưu trữ | -40 | -- | 85 | °C |
| Độ ẩm tương đối hoạt động | 5 | -- | 85 | % |
| Khả năng trở ngại đặc trưng | 90 | 100 | 110 | Ω |
| Sự chậm phát triển (thông tin) | -- | 4.5 | -- | ns/m |
Cụ thể:26 AWG
Chiều dài cáp:3 m (± 50 mm)
Chiều kính bên ngoài:9.4 ± 0,4 mm
Phân tích uốn cong tối thiểu (một):47 mm
Phân tích uốn cong tối thiểu (lặp lại/đồng bộ):94 mm
Lưu ý: Tất cả các thông số kỹ thuật dựa trên trang dữ liệu Mellanox MCP1600-E0xxEyy. Xin xác nhận trước khi đặt hàng.
Hướng dẫn lựa chọn (Dòng MCP1600)
| Số phần | Chiều dài | AWG | áo khoác | Mô tả |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Đen, EDR, 100Gb / s QSFP28 (mô hình này) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Màu đen, EDR, 100Gb / s QSFP28 |
* Tất cả các dây cáp đều phù hợp với RoHS, với PCB LF / HF và áo khoác LSZH.
Ưu điểm
- Hiệu quả về chi phí:Thiết kế thụ động loại bỏ các bộ thu quang, giảm tổng chi phí kết nối.
- Năng lượng cực thấp:< 0,1W mỗi liên kết, lý tưởng cho các trung tâm dữ liệu nhạy cảm với năng lượng.
- Hình phạt thời gian trễ bằng không:Con đường đồng trực tiếp tránh sự chậm trễ trong việc chuyển đổi tín hiệu.
- Độ bền tín hiệu đáng tin cậy:Các cặp được che chắn và kiểm soát trở kháng chính xác đảm bảo BER < 1E-15.
- Dễ dàng triển khai:Khả năng cắm nóng, được kiểm tra trước và được nhận ra tự động bởi hệ thống chủ.
- Trách nhiệm môi trường:LSZH, RoHS và vật liệu không chứa halogen hỗ trợ các sáng kiến CNTT xanh.
Dịch vụ & Hỗ trợ
Nhóm Starsurge Hồng Kông cung cấp hỗ trợ bán hàng trước và sau bán hàng toàn diện cho cáp Mellanox DAC. Các dịch vụ bao gồm:
- Tư vấn kỹ thuật:Kiểm tra tính tương thích, kích thước chiều dài/chân kính của cáp và tư vấn triển khai.
- Logistics toàn cầu:Giao hàng nhanh, theo dõi đến hơn 60 quốc gia với bao bì an toàn.
- Bảo hành:Bảo hành phần cứng hạn chế 1 năm bao gồm sửa chữa hoặc thay thế các bộ phận.
- Hỗ trợ RMA:Quá trình hoàn trả hợp lý cho các đơn vị bị lỗi.
Câu hỏi thường gặp (FAQ)
Q: Tốc độ dữ liệu tối đa của MCP1600-E003E26 là bao nhiêu?
A: 100Gb/s (4 làn × 25Gb/s) - phù hợp với EDR InfiniBand và 100G Ethernet.
Q: Cáp này có tương thích với các công tắc không phải của Mellanox không?
Đáp: Vâng, bất kỳ cổng QSFP28 nào phù hợp với SFF-8665 và SFF-8636 đều có thể sử dụng DAC thụ động này. Tuy nhiên, để đảm bảo hiệu suất BER, Mellanox khuyến cáo hệ thống kết thúc đến kết thúc của Mellanox.
Q: Phạm vi nhiệt độ hoạt động là bao nhiêu?
A: Nhiệt độ phòng từ 0 °C đến 70 °C; lưu trữ từ -40 °C đến 85 °C.
Q: Cáp này có cần nguồn điện bên ngoài không?
A: Không, nó là thụ động và chỉ rút Vcc cho EEPROM (< 0,1W).
Hỏi: bán kính uốn cong tối thiểu là bao nhiêu?
A: Cấp một lần: 47mm; Cấp lặp lại / lắp ráp: 94mm (10 × đường kính bên ngoài).
Các biện pháp phòng ngừa
- Không uốn cong cáp vượt quá bán kính uốn cong tối thiểu được chỉ định, đặc biệt là gần đầu nối (uốn cong).
- Tránh kéo hoặc căng dây cáp trong khi lắp đặt; sử dụng quản lý dây cáp thích hợp.
- Đảm bảo cổng máy chủ tương thích với QSFP28 và hỗ trợ DAC đồng thụ động.
- Lưu trữ trong môi trường khô, nhiệt độ được kiểm soát trong khoảng từ -40°C đến 85°C.
- Kiểm tra các đầu nối về bụi bẩn hoặc hư hỏng trước khi chèn; sử dụng các công cụ làm sạch được phê duyệt nếu cần thiết.
Về Tập đoàn Hong Kong Starsurge
Hồng Kông Starsurge Group Co., Limited là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.sản xuấtCông ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.Với cách tiếp cận khách hàng đầu tiênStarsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh chóng và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.
Những sự thật chính
- Sản phẩm:Mellanox MCP1600-E003E26
- Loại:DAC thụ động, QSFP28
- Tỷ lệ dữ liệu:100 Gb/s (4×25G)
- Chiều dài:3 m (26 AWG)
- Tuân thủ:SFF-8665, SFF-8636
- Jacket:LSZH, RoHS
- Bảo hành:Giới hạn 1 năm
Ma trận tương thích
- Mellanox Quantum TM / Spectrum TM chuyển đổi
- Mellanox ConnectX®-5 / -6 adapter
- BlueField® DPU nền tảng
- Cổng QSFP28 của bên thứ ba (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Danh sách kiểm tra người mua
- ✓ Xác nhận chiều dài cần thiết (3m, 26AWG)
- ✓ Xác minh cổng chủ hỗ trợ DAC đồng thụ động
- ✓ Kiểm tra phạm vi nhiệt độ hoạt động (0-70°C)
- ✓ Đảm bảo áo khoác LSZH phù hợp với môi trường của bạn
- ✓ Yêu cầu chính sách RMA và sẵn có hàng
