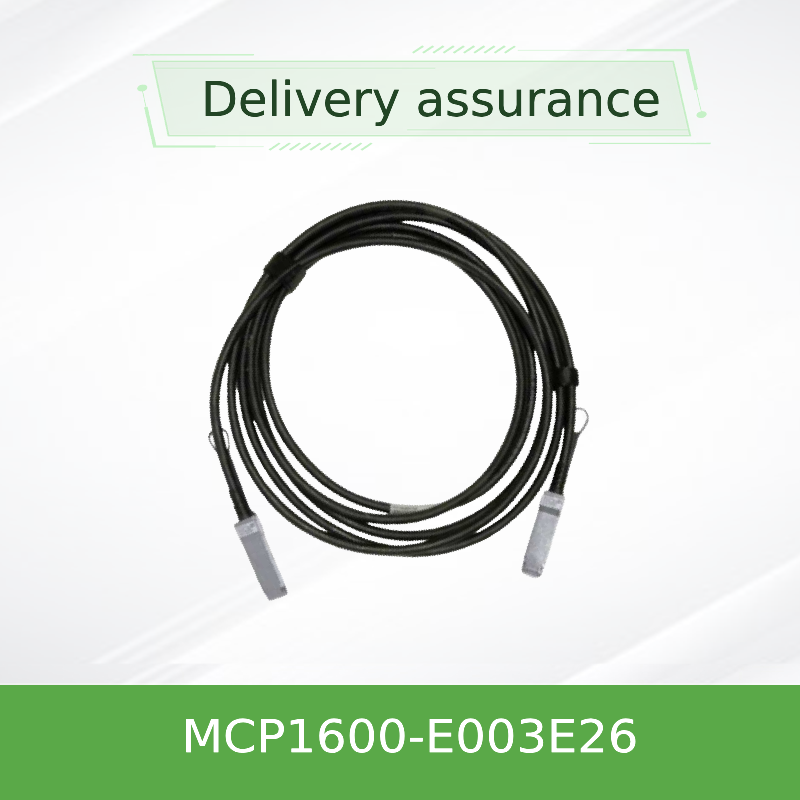

Cáp DAC thụ động Mellanox MCP1600-E003E26 100Gb/s QSFP28 – Tương thích 3m, 26 AWG, InfiniBand EDR & 100GbE

Thông tin chi tiết sản phẩm:

Hàng hiệu: Mellanox
Số mô hình: MCP1600-E003E26
Tài liệu: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiate
chi tiết đóng gói: hộp bên ngoài
Thời gian giao hàng: Dựa trên hàng tồn kho
Điều khoản thanh toán: T/T
Khả năng cung cấp: Cung cấp theo dự án/đợt
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
sẵn có: Cổ phần Bảo hành: 1 năm
Tình trạng: Mới và nguyên bản Công nghệ: Infiniband
Kiểu: Mellanox AOC Cáp Chiều dài cáp: 3 mét
Tên: Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG Từ khóa: Cáp Mellanox DAC
Làm nổi bật:

Mellanox QSFP28 DAC cáp 3m

,

100Gb/s InfiniBand EDR cáp

,

Nvidia 100GbE tương thích DAC cáp

Mô tả sản phẩm

Cáp DAC thụ động Mellanox MCP1600-E003E26 100Gb/s QSFP28 – Tương thích 3m, 26 AWG, InfiniBand EDR & 100GbE
CÁP ĐỒNG GẮN TRỰC TIẾP QSFP28 100Gb/s
Cáp DAC thụ động cho InfiniBand EDR & Ethernet 100Gb/s • 3 mét • 26 AWG • Công suất thấp • Độ trễ cực thấp
Tốc độ dữ liệu Lên tới 100Gb/giây
Đầu nối QSFP28 đến QSFP28
Chiều dài 3,0 m (9,8 ft)
AWG 26
Kiểu đồng thụ động
Mã sản phẩm MCP1600-E003E26
nhà sản xuất NVIDIA® / Mellanox®
Giao thức InfiniBand EDR / 100GbE
Quyền lực ≤ 0,1 W (thụ động)
Phạm vi nhiệt độ 0°C đến 70°C
Sự tuân thủ RoHS, SFF-8665, SFF-8636
Áo khoác LSZH (Ít khói không halogen)
Tổng quan về sản phẩm
cácMellanox ® MCP1600-E003E26là cáp đồng (DAC) gắn trực tiếp QSFP28 hiệu suất cao, tiết kiệm chi phí được thiết kế cho các ứng dụng Ethernet và InfiniBand EDR 100Gb/s. Nó cung cấp giải pháp thay thế đáng tin cậy, tiết kiệm năng lượng cho cáp quang cho các kết nối tầm ngắn trong trung tâm dữ liệu và môi trường điện toán hiệu năng cao (HPC).
Cụm cáp đồng thụ động này tích hợp bốn cặp cáp đồng tốc độ cao, mỗi cặp hoạt động với tốc độ lên tới 25 Gb/s, để cung cấp tốc độ dữ liệu tổng hợp là 100 Gb/s. Không có thành phần hoạt động nào, nó mang lại độ trễ thấp nhất có thể và mức tiêu thụ điện năng gần như bằng 0, khiến nó trở nên lý tưởng cho kết nối trên cùng (ToR) và giá đỡ liền kề.
Mỗi đầu nối QSFP28 bao gồm một EEPROM lưu trữ dữ liệu cấu hình và nhận dạng sản phẩm mà hệ thống máy chủ có thể đọc qua giao diện quản lý I2C tuân thủ SFF-8636. Cáp có khả năng cắm nóng, tuân thủ RoHS và có vỏ bọc LSZH (Low Smoke Zero Halogen) bền bỉ.
Các tính năng chính
  • Tốc độ dữ liệu tổng hợp lên tới 100 Gb/s
  • Hệ số dạng QSFP28 tuân thủ SFF-8665
  • Thiết kế thụ động - không có thành phần hoạt động, không cần tiêu thụ thêm năng lượng
  • Điện áp nguồn đơn 3,3 V
  • Nhiệt độ trường hợp hoạt động: 0°C đến 70°C
  • Có thể cắm nóng để dễ dàng lắp đặt và thay thế
  • Tuân thủ RoHS và áo khoác LSZH để đảm bảo an toàn
  • Giao diện quản lý I2C tương thích SFF-8636
Công nghệ & Xây dựng
MCP1600-E003E26 là cụm cáp đồng trục kép thụ động. Nó truyền trực tiếp tín hiệu điện giữa các cổng QSFP28 mà không cần bất kỳ điều hòa, điều chỉnh lại hoặc khuếch đại tín hiệu nào. Cách tiếp cận thụ động này mang lại một số lợi ích chính:
  • Độ trễ cực thấp:Dưới 100 ns điển hình, rất quan trọng đối với HPC và giao dịch tài chính.
  • Tiêu thụ điện năng không đáng kể:Tiêu thụ ít hơn 0,1 W, giảm tải nhiệt cho trung tâm dữ liệu.
  • Tính toàn vẹn tín hiệu cao:Trở kháng vi sai 100 Ω và khả năng che chắn tối ưu giúp giảm thiểu nhiễu xuyên âm và tổn thất chèn.
Cấu trúc cáp sử dụng dây dẫn đồng 26 AWG với lớp vỏ LSZH bền bỉ. Máy đo 26 AWG dày hơn hỗ trợ tầm với dài hơn trong khi vẫn duy trì tính toàn vẹn của tín hiệu. Mỗi cáp đều được kiểm tra nghiêm ngặt trong quá trình sản xuất để đảm bảo hiệu suất vượt trội và độ bền lâu dài, với Tỷ lệ lỗi bit (BER) tốt hơn 1E-15 khi sử dụng với hệ thống Mellanox.
Khả năng tương thích
MCP1600-E003E26 hoàn toàn tuân thủ các tiêu chuẩn ngành và có thể tương tác với nhiều loại thiết bị mạng:
  • Tiêu chuẩn:SFF-8665 (QSFP28), SFF-8636 (giao diện quản lý), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • Tương thích với:Bộ chuyển mạch, bộ điều hợp và hệ thống NVIDIA® / Mellanox®; cũng có thể tương tác với các cổng QSFP28 tương thích MSA khác
  • EEPROM:Được lập trình với thông tin sản phẩm theo SFF-8636; Tên nhà cung cấp: NVIDIA, OUI: 00-02-C9
Ghi chú:Để có hiệu suất và khả năng tương thích tốt nhất, chúng tôi khuyên bạn nên xác minh khả năng tương thích với mẫu máy chủ hoặc bộ chuyển mạch cụ thể của mình trước khi đặt hàng.
Thông số kỹ thuật
Xếp hạng tối đa tuyệt đối
tham số tối thiểu Tối đa Đơn vị
điện áp cung cấp -0,3 3.6 V.
Điện áp đầu vào dữ liệu -0,3 3.6 V.
Kiểm soát điện áp đầu vào -0,3 3.6 V.
Thông số vận hành
tham số tối thiểu gõ Tối đa Đơn vị
Điện áp cung cấp (Vcc) 3.135 3.3 3.465 V.
Tiêu thụ điện năng -- -- 0,1 W
Nhiệt độ trường hợp vận hành 0 -- 70 °C
Độ ẩm tương đối vận hành 5 -- 85 %
Điện & Cơ khí
tham số tối thiểu gõ Tối đa Đơn vị
Trở kháng đặc trưng 90 100 110 Ω
Độ trễ lan truyền -- -- 4,5 ns/m
* Độ trễ lan truyền chỉ mang tính chất tham khảo.
Hướng dẫn lựa chọn
Dòng MCP1600 cung cấp nhiều loại chiều dài và cỡ dây phù hợp với các nhu cầu triển khai khác nhau:
Mã sản phẩm Chiều dài AWG Sự miêu tả
MCP1600-E003E26 3,0 m 26 3m, Đen, 26AWG
MCP1600-E00AE30 0,5m 30 0,5m, Đen, 30AWG
MCP1600-E001E30 1,0 m 30 1m, màu đen, 30AWG
MCP1600-E01AE30 1,5 m 30 1,5m, màu đen, 30AWG
MCP1600-E002E30 2,0 m 30 2m, màu đen, 30AWG
MCP1600-E02AE26 2,5 m 26 2,5m, Đen, 26AWG
MCP1600-E004E26 4,0 m 26 4m, màu đen, 26AWG
MCP1600-E005E26 5,0 m 26 5m, Đen, 26AWG
Lưu ý: x = tầm với (mét), y = thước dây (AWG).
Tại sao chọn MCP1600-E003E26?
✓ Tiết kiệm chi phí
Chi phí thấp hơn so với bộ thu phát quang cho các liên kết tầm ngắn.
✓ Năng lượng hiệu quả
Tiêu thụ <0,1 W, giảm chi phí điện năng và làm mát cho trung tâm dữ liệu.
✓ Độ trễ cực thấp
Lý tưởng cho môi trường HPC, AI và giao dịch tài chính.
✓ Đáng tin cậy và bền bỉ
Kiểm tra nghiêm ngặt và áo khoác LSZH đảm bảo tuổi thọ lâu dài.
✓ Cắm và chạy
Đầu nối QSFP28 có thể cắm nóng với EEPROM để tích hợp dễ dàng.
✓ Dựa trên tiêu chuẩn
Tuân thủ SFF-8665, SFF-8636, RoHS để có khả năng tương tác rộng.
Dịch vụ & Hỗ trợ
  • Bảo hành:Bảo hành phần cứng giới hạn 1 năm bao gồm sửa chữa hoặc thay thế các bộ phận (theo chính sách ban đầu của nhà sản xuất).
  • Hỗ trợ kỹ thuật:Đội ngũ giàu kinh nghiệm của chúng tôi cung cấp hỗ trợ kỹ thuật trước và sau bán hàng để đảm bảo triển khai suôn sẻ.
  • Giao hàng toàn cầu:Vận chuyển trên toàn thế giới với các đối tác hậu cần đáng tin cậy.
  • Tùy chỉnh:Độ dài cáp tùy chỉnh và lập trình EEPROM có sẵn cho các đơn đặt hàng số lượng lớn (vui lòng hỏi).
Câu hỏi thường gặp
Hỏi: Khoảng cách tối đa của cáp DAC thụ động là bao nhiêu?
Trả lời: DAC thụ động thường được khuyên dùng cho khoảng cách lên tới 5 mét. MCP1600-E003E26 dài 3 mét và cung cấp tính toàn vẹn tín hiệu tối ưu trong phạm vi đó.
Câu hỏi: Cáp này có tương thích với bộ chuyển mạch 100GbE của các nhà cung cấp khác không?
Trả lời: Có, nó tuân thủ MSA và tương thích với hầu hết các cổng QSFP28 tiêu chuẩn. Tuy nhiên, chúng tôi khuyên bạn nên xác minh khả năng tương thích với kiểu công tắc cụ thể của mình.
Hỏi: "Thụ động" có nghĩa là gì đối với cáp này?
Trả lời: Bị động có nghĩa là cáp không có linh kiện điện tử hoạt động (bộ khuếch đại, bộ hẹn giờ). Nó chỉ dựa vào dây dẫn bằng đồng để truyền tín hiệu, mang lại độ trễ và mức tiêu thụ điện năng thấp nhất có thể.
Hỏi: Sự khác biệt giữa phiên bản 30 AWG và 26 AWG là gì?
Đáp: Số AWG thấp hơn biểu thị dây dẫn dày hơn, cho phép chiều dài cáp dài hơn. Phiên bản 30 AWG được sử dụng cho cáp ngắn hơn (tối đa 2m), trong khi phiên bản 26 AWG hỗ trợ phạm vi dài hơn (lên đến 5m). MCP1600-E003E26 sử dụng 26 AWG cho hiệu suất đáng tin cậy trong phạm vi 3 mét.
Các biện pháp phòng ngừa
  • Bán kính uốn:Bán kính uốn đơn tối thiểu là 5× đường kính ngoài của cáp (khoảng 47 mm đối với 26 AWG); bán kính uốn lặp đi lặp lại là 10× đường kính ngoài (khoảng 94 mm).
  • Xử lý đầu nối:Tránh kéo vỏ đầu nối; sử dụng tab kéo để ngắt kết nối.
  • Nhiệt độ hoạt động:Không hoạt động ngoài phạm vi nhiệt độ vỏ từ 0°C đến 70°C.
  • Biện pháp phòng ngừa ESD:Thực hiện theo quy trình xử lý ESD tiêu chuẩn để tránh làm hỏng các bộ phận nhạy cảm.
Giới thiệu công ty
Công ty TNHH Tập đoàn Starsurge Hồng Kônglà nhà cung cấp công nghệ về phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống. Được thành lập vào năm 2008, công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm bộ chuyển mạch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan.
Được hỗ trợ bởi đội ngũ kỹ thuật và bán hàng giàu kinh nghiệm, Starsurge hỗ trợ các ngành như chính phủ, chăm sóc sức khỏe, sản xuất, giáo dục, tài chính và doanh nghiệp. Công ty cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.
Với cách tiếp cận đặt khách hàng lên hàng đầu, Starsurge tập trung vào chất lượng đáng tin cậy, dịch vụ đáp ứng nhanh và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có thể mở rộng và đáng tin cậy.
Danh sách kiểm tra người mua
✅ Xác nhận chiều dài cáp cần thiết (3 m đối với model này).
✅ Xác minh switch/server hỗ trợ giao diện QSFP28.
✅ Kiểm tra xem DAC thụ động có phù hợp với khoảng cách của bạn không (khuyến nghị 5 m).
✅ Đảm bảo phạm vi nhiệt độ hoạt động đáp ứng môi trường của bạn.
✅ Xác nhận khả năng tương thích của nhà cung cấp (khuyên dùng NVIDIA/Mellanox).
✅ Xem xét khả năng mở rộng trong tương lai và mật độ cổng.
