NVIDIA MFP7E10-N030 30m MPO-12/APC Cáp sợi đa chế độ
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E10-N030 (980-9I557-00N030) |
| Tài liệu: | MFP7E10-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Người mẫu: | MFP7E10-N030 | Chiều dài: | 30 m |
|---|---|---|---|
| Loại sợi: | Multimode OM4 | Đầu nối: | MPO-12/APC (nữ) |
| Mất chèn: | ≤ 0,362 dB | Trả lại tổn thất: | 35 dB |
| Làm nổi bật: | Cáp sợi đa phương thức NVIDIA 30m,Cáp quang sợi MPO-12 APC,Cáp sợi NVIDIA MFP7E10 |
||
Mô tả sản phẩm

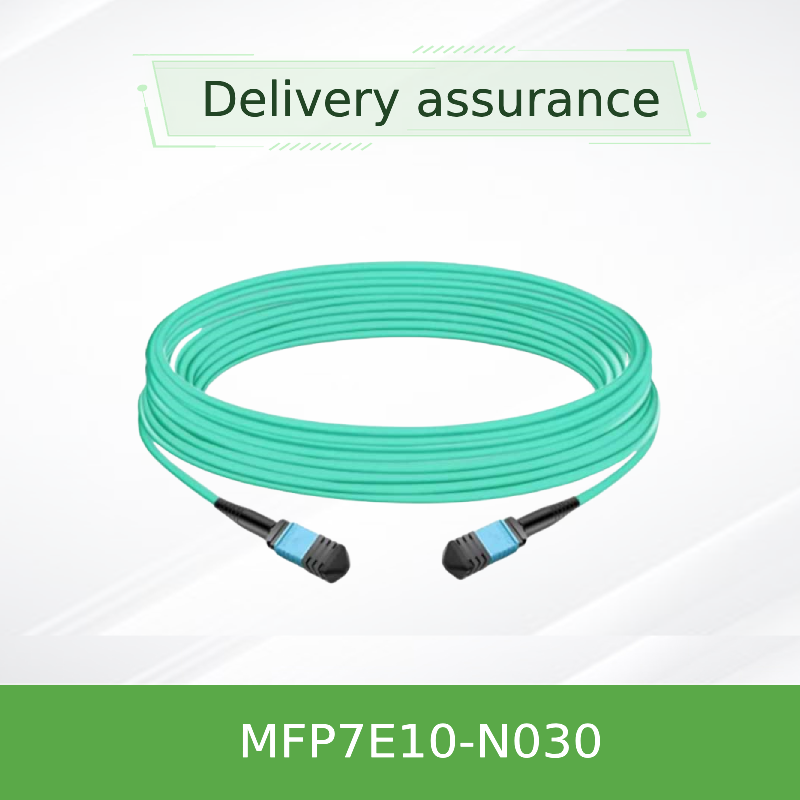

Cáp sợi quang đa chế độ NVIDIA MFP7E10-N030 30m MPO-12/APC
Cáp quang thụ động hiệu suất cao 8 sợi với cấu trúc liên kết chéo Loại B. Được thiết kế cho các kết nối InfiniBand và Ethernet 400GbE/NDR, hỗ trợ các bộ thu phát OSFP và QSFP112 hai cổng. Chiều dài 30 mét, đa chế độ OM4/OM3, vỏ LSZH và đầu nối APC cho phản xạ ngược thấp. Lý tưởng cho các liên kết đầu giá đỡ (top-of-rack) và giữa hàng (middle-of-row) trong trung tâm dữ liệu.
Thông số kỹ thuật chính
Chiều dài: 30 m (MFP7E10-N030)
Loại sợi: Đa chế độ OM3 (≤30m) / OM4 (>30m)
Đầu nối: MPO-12/APC cái, 8 sợi hoạt động
Cấu trúc liên kết: Loại B chéo
Vỏ cáp: Aqua LSZH / OFNR
Tầm với tối đa: 50 m (với 4 đầu nối trong liên kết)
Giao thức: InfiniBand, Ethernet, NVLink
Tổng quan sản phẩm
Dòng NVIDIA MFP7E10-Nxxx là một bộ cáp sợi quang đa chế độ thụ động với đầu nối MPO-12/APC. MFP7E10-N030 là phiên bản dài 30 mét cung cấp một liên kết vật lý trực tiếp, tổn hao thấp giữa các bộ thu phát OSFP 800G hai cổng, OSFP 400G một cổng và QSFP112 400G. Với bề mặt đánh bóng góc 8 độ, giao diện APC giảm thiểu phản xạ ngược (tổn hao phản xạ ≥35 dB) để duy trì tính toàn vẹn tín hiệu trong các liên kết PAM4 tốc độ cao. Cáp tuân thủ hoàn toàn Telcordia GR-1435 và IEC 61754-7, và được sản xuất dưới quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo độ tin cậy cắm và chạy.
Tính năng chính
- 8 sợi hoạt động - 4 làn mỗi chiều cho truyền dẫn 400G/800G
- Đầu nối MPO-12/APC cái - Bề mặt đánh bóng góc loại bỏ phản xạ ngược có hại
- Dây nối chéo Loại B - Ánh xạ chân 1 sang chân 12 cho phép kết nối trực tiếp từ bộ thu phát này sang bộ thu phát khác
- Vỏ LSZH tròn linh hoạt - Khói thấp, không halogen, màu xanh aqua, đường kính 3,0 ±0,2 mm
- Tầm với tối đa 50 m - với hai bảng vá lỗi và bốn điểm nối đầu cuối
- Hỗ trợ InfiniBand, Ethernet và NVLink - sẵn sàng cho các giao thức thế hệ tiếp theo
- Khóa đẩy-kéo - lắp đặt nhanh chóng và an toàn
Công nghệ & Thiết kế
MFP7E10-N030 sử dụng sợi đa chế độ 50/125 μm (OM3 cho chiều dài ≤30 m, OM4 cho >30 m). Đầu nối MPO có các lỗ định vị khớp với các chân định vị của bộ thu phát để ghép nối quang chính xác. Đầu cuối APC góc 8 độ giảm phản xạ, trong khi sơ đồ chân chéo (Loại B) đảm bảo tia laser truyền trên làn 1 của một đầu nối khớp với bộ thu trên làn 12 của đầu nối đối diện - loại bỏ nhu cầu về bộ chuyển đổi cực tính riêng biệt. Cáp được kết nối với các đầu nối tổn hao thấp (IL ≤0,35 + 0,0004*L dB) và được kiểm tra 100% tại nhà máy về tổn hao chèn, tổn hao phản xạ và tính liên tục của sợi.
Triển khai điển hình
- Kết nối chuyển mạch với chuyển mạch - Kết nối các bộ chuyển mạch OSFP hai cổng trong cấu trúc liên kết spine-leaf
- Kết nối chuyển mạch với bộ điều hợp - Liên kết các bộ chuyển mạch OSFP với DPU ConnectX-7 hoặc BlueField-3 bằng bộ thu phát QSFP112/OSFP
- Kết nối máy chủ với chuyển mạch - Kết nối mật độ cao 400G/800G đầu giá đỡ
- Kết nối giữa các giá đỡ trong trung tâm dữ liệu - Liên kết tầm ngắn trong hoặc giữa các giá đỡ liền kề
Khả năng tương thích
Bộ thu phát: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Giao thức: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Loại đầu nối: MPO-12/APC (cái) - Không tương thích với MPO-12/UPC
Cổng: OSFP hai cổng, OSFP một cổng, QSFP112
Thông số kỹ thuật
| Tham số | Giá trị / Phạm vi | Ghi chú |
|---|---|---|
| Mã sản phẩm | MFP7E10-N030 | Chiều dài 30 m |
| Số lượng sợi | 8 (hoạt động) | 4 sợi không hoạt động làm thành phần gia cố |
| Loại sợi | Đa chế độ OM3 (≤30 m) / OM4 (>30 m) | 50/125 μm |
| Loại đầu nối | MPO-12/APC (cái) | IEC 61754-7 |
| Tổn hao chèn (IL) | ≤0,35 + 0,0004*L dB | L = chiều dài tính bằng mét |
| Tổn hao phản xạ (RL) | ≥35 dB | Đánh bóng APC |
| Đường kính cáp | 3,0 ±0,2 mm | Tròn, linh hoạt |
| Bán kính uốn tối thiểu | 30 mm | Bất kỳ vị trí nào trên cáp |
| Chất liệu vỏ cáp | Aqua LSZH / OFNR | Khói thấp, không halogen |
| Nhiệt độ hoạt động. | 0 °C đến 70 °C | Lưu trữ: -40 °C đến 85 °C |
| Cấu trúc liên kết | Loại B (chéo) | Ánh xạ chân 1 ↔ 12 |
Hướng dẫn lựa chọn
| Mã đặt hàng | Chiều dài | Mô tả |
|---|---|---|
| MFP7E10-N003 | 3 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N005 | 5 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N007 | 7 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N010 | 10 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N015 | 15 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N020 | 20 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N025 | 25 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N030 | 30 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N035 | 35 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N040 | 40 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
| MFP7E10-N050 | 50 m | Cáp sợi quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC |
Ưu điểm
- Tính toàn vẹn tín hiệu - Đánh bóng APC và cấu trúc chéo Loại B giảm phản xạ và các vấn đề phân cực
- Hiệu quả chi phí - Thiết kế thụ động không đồng, không có linh kiện điện tử chủ động, giảm tiêu thụ điện năng
- Độ tin cậy - Tuân thủ GR-1435 và kiểm tra 100% tại nhà máy đảm bảo hiệu suất nhất quán
- Linh hoạt - Vỏ LSZH và bán kính uốn nhỏ giúp định tuyến dễ dàng trong các giá đỡ mật độ cao
- Khả năng mở rộng - Hỗ trợ 400G/800G hiện tại và các giao thức tốc độ cao hơn trong tương lai
Câu hỏi thường gặp
Sự khác biệt giữa MPO-12/APC và MPO-12/UPC là gì?
APC (đánh bóng góc) có góc 8 độ giúp giảm phản xạ ngược, rất quan trọng đối với tín hiệu PAM4 tốc độ cao. UPC (đánh bóng siêu phẳng) thường được sử dụng cho các liên kết tốc độ thấp hơn. Chúng không tương thích về mặt cơ học.
Tôi có thể sử dụng cáp này với bộ thu phát 100G không?
Mặc dù cáp hỗ trợ 8 sợi, nhưng nó được tối ưu hóa cho các ứng dụng 400G/800G. Đối với 100G (4x25G-NRZ), cáp MPO-12/UPC thường được sử dụng; vui lòng xác minh khả năng tương thích với bộ thu phát của bạn.
Khoảng cách liên kết tối đa được khuyến nghị là bao nhiêu?
50 mét với hai bảng vá lỗi và tổng cộng bốn điểm nối đầu cuối. Đối với kết nối trực tiếp không có bảng vá lỗi, tầm với điển hình lên đến 30-40 mét tùy thuộc vào ngân sách liên kết.
Cáp có hỗ trợ NVLink không?
Có, dòng MFP7E10-Nxxx được thiết kế để hỗ trợ các giao thức NVLink, InfiniBand và Ethernet, theo hướng dẫn tương tác của NVIDIA.
Lưu ý khi xử lý
- Giữ nắp bảo vệ bụi cho đến khi lắp đặt để tránh nhiễm bẩn
- Luôn làm sạch cả đầu nối cáp và bộ thu phát bằng chất tẩy rửa cấp quang trước khi kết nối
- Tránh uốn cong cáp dưới bán kính uốn tối thiểu 30 mm
- Không kéo vào đầu nối; sử dụng dây kéo hoặc vỏ cáp để giảm căng
- Bảo quản trong môi trường khô ráo, sạch sẽ trong khoảng nhiệt độ lưu trữ -40 °C đến 85 °C
Danh sách kiểm tra người mua
- Xác minh loại đầu nối bộ thu phát (MPO-12/APC cái)
- Xác nhận chiều dài liên kết - phiên bản 30 m (MFP7E10-N030)
- Kiểm tra loại sợi - đa chế độ OM3/OM4
- Đảm bảo cực tính - cấu trúc chéo Loại B cần thiết cho kết nối trực tiếp
- Đánh giá định tuyến cáp và khoảng trống bán kính uốn
- Xác nhận khả năng tương thích bộ thu phát (OSFP/QSFP112)
