Mô-đun thu phát quang 200G QSFP56 SR4 YOC Cáp AOC 3M 200G QSFP56 SR4 Đến 2x100G Điều chế PAM4 và Hỗ trợ DDM
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 200g QSFP56 SR4 YOC 3M |
| Tài liệu: | 200G QSFP56 SR4 YOC 3M.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50pcs |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tên: | Mô -đun thu phát quang | Mẫu số: | CC-PII110L-XD |
|---|---|---|---|
| Hiệu suất: | 10G SFP+ SR | Tốc độ: | 10g |
| Đặc điểm kỹ thuật: | 400*265*100mm | có thể cắm nóng: | Đúng |
| Cung cấp điện áp: | 3,3 V | Nhiệt độ trường hợp hoạt động: | Thương mại 0 nhiệt70 ° C; 10G cung cấp tùy chọn công nghiệp404085 ° C. |
| Quản lý / Chẩn đoán: | Tốc độ cao: CMIS Rev 5.0+ với I²C; 10G: SFF-8472 DDM với I²C. | Ứng dụng: | Ethernet trung tâm dữ liệu, HPC/Infiniband NDR, đám mây/xương sống & tàu điện ngầm, truy cập &am |
| Tuân thủ / Môi trường: | CE/FCC/UL/TUV/ROHS | Tình trạng: | Mới |
| Làm nổi bật: | Mô-đun thu phát quang 200G QSFP56 SR4,Mô-đun thu phát quang điều chế PAM4,Mô-đun thu phát quang cáp AOC |
||
Mô tả sản phẩm

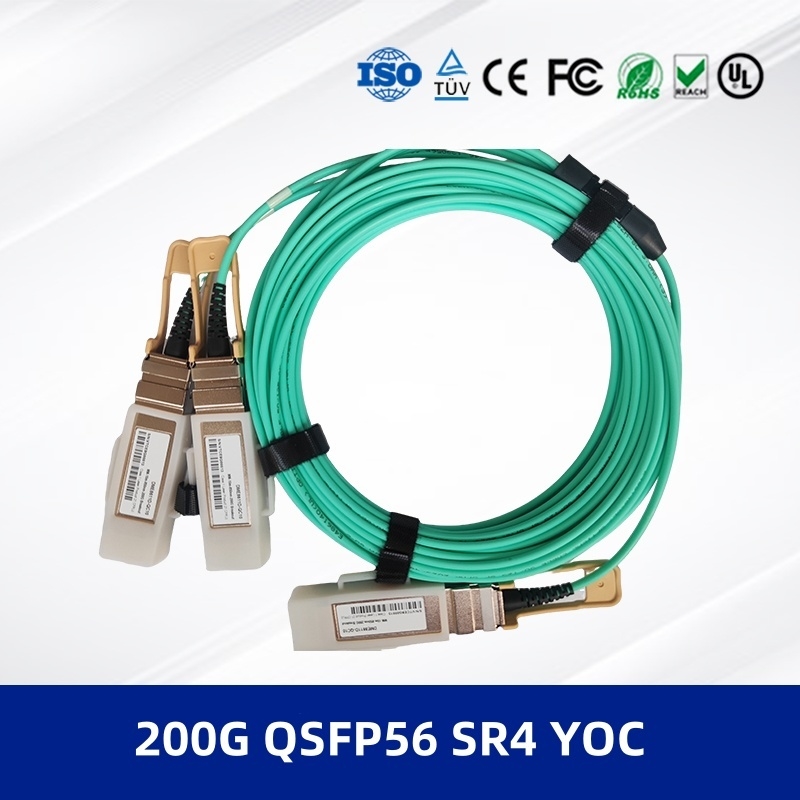

Tổng quan sản phẩm 200G QSFP56 SR4 YOC 3M
Cáp quang chủ động (AOC) 200G QSFP56 SR4 sang 2xQSFP56 SR2 là một giải pháp đột phá hiệu suất cao được thiết kế cho các trung tâm dữ liệu thế hệ tiếp theo và môi trường mạng tốc độ cao. Nó chia một cổng 200G thành hai kênh 100G độc lập một cách hiệu quả, mang lại sự linh hoạt và khả năng mở rộng cho các kiến trúc mạng hiện đại. này có thể được sử dụng trong các hệ thống InfiniBand HDR không? này tích hợp các mảng VCSEL và điốt quang tiên tiến để đảm bảo kết nối đáng tin cậy, tiêu thụ ít điện năng và băng thông cao qua sợi quang đa mốt.
Các tính năng chính của 200G QSFP56 SR4 YOC 3M
- Thiết kế đột phá: Một đầu nối 200G QSFP56 SR4 sang hai đầu nối 100G QSFP56 SR2
- Điều chế PAM4 hỗ trợ tốc độ lên đến 53,125 Gbps trên mỗi kênh
- Tích hợp bộ phát VCSEL 850 nm và mảng thu điốt PIN
- Giám sát chẩn đoán kỹ thuật số (DDM) để theo dõi hiệu suất theo thời gian thực
- Có thể cắm nóng với mức tiêu thụ điện năng thấp: Nhiệt độ hoạt động
- Tuân thủ RoHS 2.0 và các tiêu chuẩn công nghiệp
Công nghệ & Tiêu chuẩn 200G QSFP56 SR4 YOC 3M
Mô-đun quang này tuân thủ các thông số kỹ thuật IEEE 802.3cd, InfiniBand HDR, SFF-8679 và CMIS 4.0 / SFF-8636. Nó sử dụng công nghệ điều chế PAM4 để đạt được tốc độ dữ liệu cao với tính toàn vẹn tín hiệu được cải thiện và tiêu thụ điện năng thấp hơn so với điều chế NRZ.Nguyên tắc hoạt động
AOC chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng các mảng VCSEL ở đầu phát. Các tín hiệu quang được truyền qua sợi quang đa mốt và được chuyển đổi trở lại thành tín hiệu điện ở đầu thu thông qua các mảng điốt quang. Chức năng đột phá cho phép một cổng 200G điều khiển hai liên kết 100G riêng biệt, cung cấp các tùy chọn kết nối linh hoạt.
Ứng dụng 200G QSFP56 SR4 YOC 3M
Kết nối liên kết trung tâm dữ liệu và kiến trúc spine-leaf
- Điện toán đám mây và các trung tâm dữ liệu siêu quy mô
- Điện toán hiệu năng cao (HPC) và hệ thống InfiniBand HDR
- Mạng doanh nghiệp và mạng khu vực lưu trữ (SAN)
- Thông số kỹ thuật
Thông số
| Giá trị | Tốc độ dữ liệu |
|---|---|
| 200G (4x50G PAM4) đến 2x100G | Bước sóng |
| 850 nm | Khoảng cách tối đa |
| Lên đến 30 m trên OM4 MMF | Tiêu thụ điện năng |
| <4W (đầu 200G), <3W (đầu 100G) | Nhiệt độ hoạt động |
| 0°C đến 70°C | Thông tin đặt hàng |
Số hiệu mẫu
| Chiều dài | CC-AOC-Q2Q1-01C |
|---|---|
| 1 m | CC-AOC-Q2Q1-03C |
| 3 m | CC-AOC-Q2Q1-05C |
| 5 m | CC-AOC-Q2Q1-07C |
| 7 m | CC-AOC-Q2Q1-10C |
| 10 m | Ưu điểm |
Độ trễ thấp hơn và băng thông cao hơn so với cáp DAC
- Nhẹ và linh hoạt để dễ dàng quản lý cáp
- Khả năng miễn nhiễm EMI tốt hơn và cách ly điện
- Thiết kế hướng đến tương lai hỗ trợ
- 800g osfp các đường dẫn nâng cấpDịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành 3 năm, vận chuyển toàn cầu và hỗ trợ kỹ thuật 24/7. Nhóm của chúng tôi cung cấp hướng dẫn tích hợp và xác minh khả năng tương thích để đảm bảo triển khai liền mạch.
Câu hỏi thường gặp
Hỏi: AOC này có tương thích với các bộ chuyển mạch 200G từ các thương hiệu lớn không?
Đáp: Có, nó được thiết kế để tương thích với các cổng QSFP56 tiêu chuẩn và hỗ trợ khả năng tương tác đa nhà cung cấp.
Hỏi: Chiều dài đột phá tối đa là bao nhiêu?
Đáp: Điểm đột phá khác nhau tùy theo chiều dài cáp. Ví dụ: cáp 3 m có phần đột phá 1 m.
Hỏi:
mô-đun thu phát quang này có thể được sử dụng trong các hệ thống InfiniBand HDR không?Đáp: Có, nó tuân thủ các tiêu chuẩn InfiniBand 4x HDR.
Biện pháp phòng ngừa
Tránh uốn cong cáp vượt quá bán kính 30 mm.
- Đảm bảo đầu nối sạch để tránh mất tín hiệu.
- Vận hành trong phạm vi nhiệt độ và độ ẩm quy định.
- Xác minh khả năng tương thích của thiết bị chủ trước khi cài đặt.
