Ứng dụng đầu tiên 100G QSFP28 ZR4 80KM Fiber Optical Transceiver Module cho Trung tâm Dữ liệu

Tổng quan sản phẩm

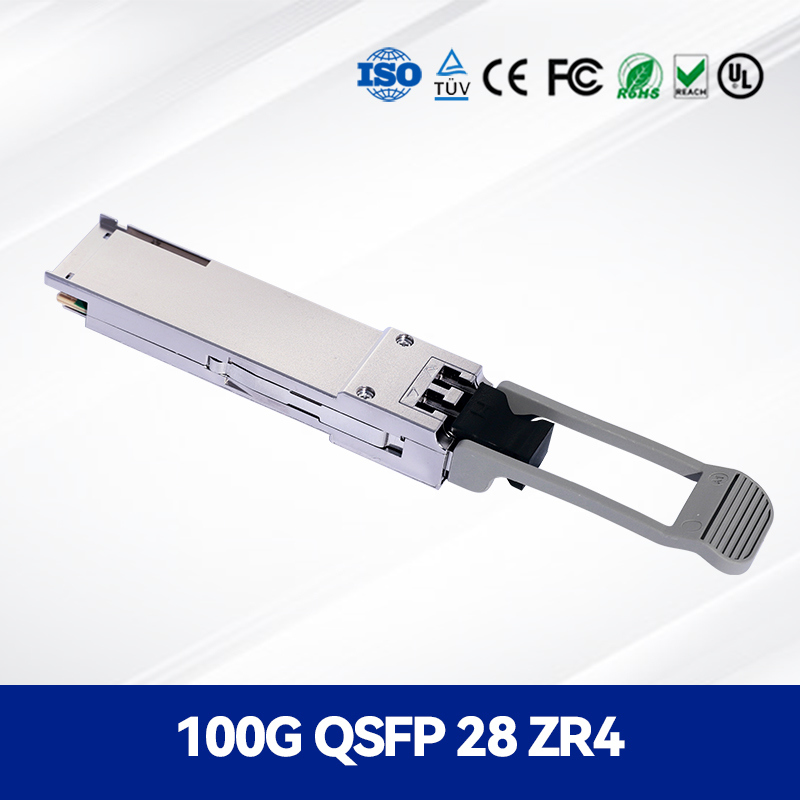

Mô-đun Bộ thu phát quang CC-QKKLL8L-SD là bộ thu phát QSFP28 ZR4 100G hiệu suất cao được thiết kế để truyền dữ liệu đường dài. Nó hỗ trợ tốc độ dữ liệu 103 Gbps trên sợi quang đơn mode (SMF) với khoảng cách lên đến 80 km. Tuân thủ các tiêu chuẩn IEEE 802.3ba và QSFP28 MSA, mô-đun này tích hợp các bộ phát EML làm mát tiên tiến và bộ thu SOA+PIN để hoạt động đáng tin cậy trong môi trường khắc nghiệt.

Các tính năng chính

• Hỗ trợ tốc độ dữ liệu 103 Gbps trên 80 km trên SMF G.652
• Mảng bộ phát EML làm mát LAN-WDM 4x28Gbps
• Mảng bộ thu SOA + PIN và TIA với độ nhạy cao
• Giám sát chẩn đoán kỹ thuật số thông qua giao diện I²C
• Tiêu thụ điện năng thấp: < 7.5W với nguồn điện 3.3V duy nhất
• Nhiệt độ hoạt động: -40°C đến +85°C

Công nghệ & Tiêu chuẩn

Mô-đun quang học sử dụng công nghệ LAN-WDM với bốn bước sóng tập trung tại 1295.56 nm, 1300.05 nm, 1304.58 nm và 1309.14 nm. Nó tuân thủ QSFP28 MSA, IEEE 802.3ba và đáp ứng các tiêu chuẩn an toàn laser Class 1 FDA và IEC60825-1. Mô-đun này cũng hỗ trợ các giao diện điện được đồng bộ hóa lại để đảm bảo tính toàn vẹn của tín hiệu.

Nguyên tắc hoạt động

Bộ thu phát chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng bốn bộ phát dựa trên EML, mỗi bộ hoạt động ở một bước sóng cụ thể. Các tín hiệu này được ghép kênh và truyền qua một sợi quang duy nhất. Ở phía bộ thu, một SOA khuếch đại tín hiệu quang đến trước khi nó được tách kênh và chuyển đổi trở lại thành tín hiệu điện bằng một mảng PIN và TIA.

Ứng dụng

Lý tưởng cho các ứng dụng Ethernet 100GBASE-ZR4, Bộ thu phát quang này phù hợp với các trung tâm dữ liệu, viễn thông và mạng doanh nghiệp yêu cầu kết nối tốc độ cao, khoảng cách xa. Nó thường được triển khai trong các mạng xương sống, vòng metro và các liên kết giữa các trung tâm dữ liệu.

Thông số kỹ thuật

Ưu điểm

• Khoảng cách mở rộng lên đến 80 km mà không cần bộ lặp
• Độ tin cậy cao với chức năng DDM tích hợp
• Thiết kế tiêu thụ điện năng thấp giúp giảm chi phí vận hành
• Dải nhiệt độ rộng cho môi trường khắc nghiệt
• Tương thích với các thương hiệu bộ chuyển mạch và bộ định tuyến lớn

Dịch vụ & Hỗ trợ

Chúng tôi cung cấp bảo hành 3 năm, vận chuyển trong ngày đối với các mặt hàng còn hàng và hỗ trợ kỹ thuật 24/7. Nhóm của chúng tôi cung cấp hỗ trợ tích hợp và cấu hình tùy chỉnh theo yêu cầu.

Câu hỏi thường gặp

Hỏi: Khoảng cách tối đa được hỗ trợ là bao nhiêu?
Đáp: Lên đến 80 km trên sợi quang đơn mode.

Hỏi: Nó có hỗ trợ chẩn đoán kỹ thuật số không?
Đáp: Có, thông qua giao diện I²C theo QSFP28 MSA.

Hỏi: Mức tiêu thụ điện năng là bao nhiêu?
Đáp: Ít hơn 7.5W khi tải đầy đủ.

Hỏi: Nó có tương thích với các bộ chuyển mạch Cisco/Juniper không?
Đáp: Có, nó tuân thủ MSA và tương thích với hầu hết các thương hiệu lớn.

Các biện pháp phòng ngừa

• Chỉ sử dụng với các cổng QSFP28 tương thích.
• Tránh uốn cong sợi quang vượt quá bán kính uốn cong tối thiểu.
• Đảm bảo bảo vệ ESD thích hợp trong quá trình xử lý.
• Không vượt quá các thông số kỹ thuật tối đa tuyệt đối.
• Tuân thủ các quy định an toàn laser tại địa phương.

Giới thiệu về công ty

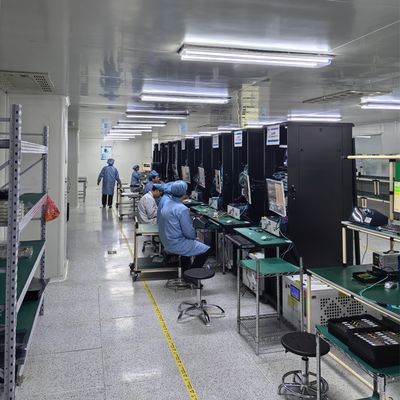

Với hơn một thập kỷ kinh nghiệm trong ngành, chúng tôi vận hành một cơ sở sản xuất lớn được hỗ trợ bởi một đội ngũ kỹ thuật vững mạnh. Chúng tôi hợp tác với các thương hiệu hàng đầu bao gồm Mellanox, Ruckus, Aruba và Extreme. Danh mục sản phẩm của chúng tôi bao gồm các bộ chuyển mạch mạng mới, NIC, điểm truy cập không dây, bộ điều khiển và cáp. Chúng tôi duy trì hàng tồn kho trị giá 10 triệu đô la để hỗ trợ các đơn đặt hàng số lượng lớn và cung cấp giá cả cạnh tranh. Đội ngũ bán hàng và hỗ trợ kỹ thuật tận tâm của chúng tôi luôn sẵn sàng 24/7 để đảm bảo sự hài lòng của khách hàng và giao hàng kịp thời.
