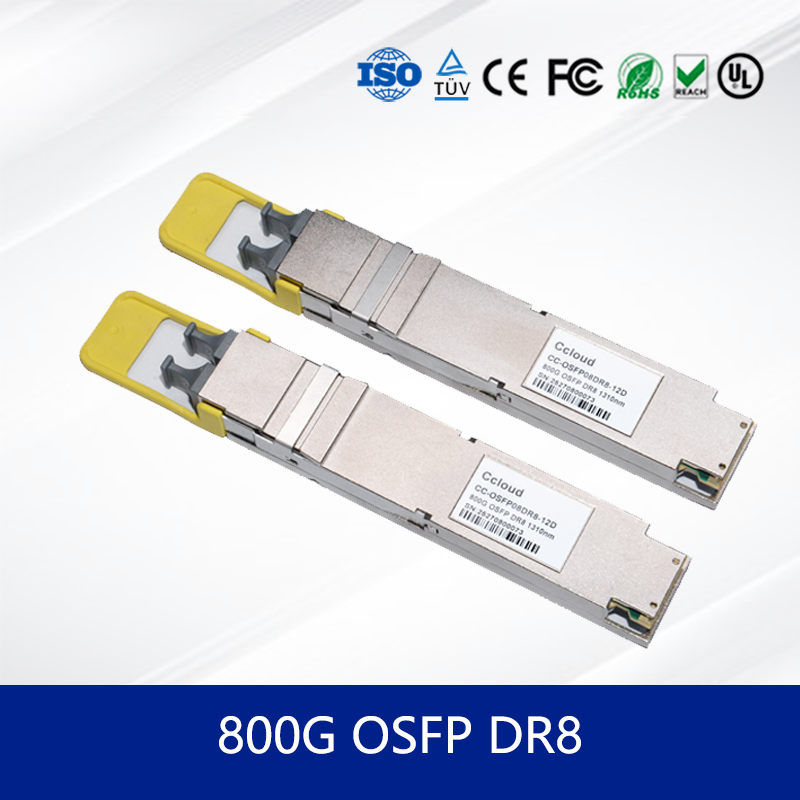

Mô-đun thu phát CC-OSFP08DR8-12D OSFP 800G tốc độ cao 112 DR8 cho Trung tâm dữ liệu

800G OSFP Optical Transceiver Module CMIS Management / 500 m Reach / Hot Pluggable

Những điểm nổi bật có giá trị cao

• 800 Gb / s DR8 trên SMF đến 500 m sử dụng 53,125 GBd PAM4 mỗi làn đường để có hiệu suất leaf-spine dự đoán.
• Thiết kế cắm nóng OSFP Type-2 với hai đầu nối MTP-8 APC cho các tấm phía trước dày đặc.
• Giám sát CMIS với đo từ xa tiêu chuẩn, báo động và chế độ năng lượng thấp để hoạt động liên tục với nhiều nhà cung cấp.
• 3.3 V nguồn cung cấp, công suất điển hình khoảng 14,6 W, hoạt động thương mại ở nhiệt độ 0 °C.

1) Thông tin sản phẩm / Mô tả sản phẩm / Thông tin cơ bản / Thông số kỹ thuật

CC-OSFP08DR8-12DMô-đun máy thu quangnhắm mục tiêu các mô 800G thế hệ tiếp theo trong môi trường đám mây, AI và HPC. Tám làn đường 100G chủ được lập bản đồ với tám làn đường quang ở 1310 nm,cung cấp các liên kết ổn định lớp DR lên đến 500 m trên sợi một chế độ. OSFP Type-2 có thể cắm nóng nàyMô-đun quang họckết hợp một dấu chân nhiệt nhỏ gọn với cổng APC MTP-8 kép và điều khiển CMIS để hoạt động hợp lý trên các nền tảng hỗn hợp.800g osfp, đơn giản hóa tìm kiếm, trình độ và quản lý vòng đời.

2) Đặc điểm

• Hình thức: OSFP Type-2, có thể cắm nóng; mật độ phía trước cao.
• Tốc độ tổng hợp: 800 Gb/s thông qua 8 × 53,125 GBd PAM4.
• quang học: Máy phát EML 1310 nm với máy thu PIN cho mỗi làn đường.
• Phạm vi: 500 m trên SMF (DR link budget).
• Năng lượng / nhiệt: đường sắt 3,3 V, ~ 14,6 W điển hình, trường hợp 0 ̊70 °C.
• Quản lý: CMIS qua I2C với chế độ ngắt, thiết lập lại, hiện tại và năng lượng thấp.

3) Công nghệ

Được xây dựng theo OSFP MSA với CMIS cho các cắm 8/16 làn, thiết kế sử dụng tín hiệu PAM4 để đạt 800G mà không cần tăng số cổng mặt phẳng.Laser EML ở 1310 nm cung cấp tính tuyến tính và dung nạp phân tánCác máy thu PIN-PD duy trì độ nhạy và biên độ cần thiết cho quang học DR.Mô-đun máy thu quangtuân thủ các bản đồ đăng ký và máy trạng thái chung, đảm bảo hành vi đồng nhất trên tất cả các biến thể NOS chuyển đổi.

4) Lý thuyết / Nguyên tắc làm việc

Bên trong, một retimer / hộp số điều kiện tám làn đường điện 100G và điều khiển các biểu tượng PAM4 đến tám EML. Khi nhận được, các mặt trận PIN / TIA phục hồi tín hiệu trở lại máy chủ SerDes.Một xe buýt I2C hai dây phơi bày các trang CMIS cho hàng tồn kho, ngưỡng, trạng thái năng lượng và xử lý lỗiMô-đun quang họcđể tích hợp với việc cung cấp tự động và công cụ đội xe.

5) Ứng dụng / Sử dụng

• Các loại vải xương sống trong các trung tâm dữ liệu đám mây với các liên kết lên DR xác định 500 m (ToR / EoR / tổng hợp).
• Các cụm đào tạo AI và xương sống lưu trữ nơi lưu lượng không khí và biên nhiệt bị hạn chế.
• HPC kết nối nhau tiêu chuẩn hóa trên800g osfpcho khung gầm radix cao và thẻ đường mô-đun.

6) Bảng thông số kỹ thuật + Bảng lựa chọn

7) Ưu điểm / Điểm bán hàng

• CMIS dựa trên tiêu chuẩn đơn giản hóa tự động hóa và bảo trì đội xe đa nhà cung cấp.
• Bọc nhiệt điều chỉnh cho các thẻ đường dây dày đặc, làm mát bằng không khí và khung gầm.
• Khả năng tương tác trực tiếp giữa các hệ sinh thái áp dụng800g osfp.

8) Dịch vụ

Lựa chọn trước bán hàng, kiểm tra ngân sách liên kết, hậu cần nhanh chóng và hỗ trợ kỹ thuật từ xa / tại chỗ có sẵn.

9) Câu hỏi thường gặp

1. Có phảiMô-đun máy thu quangtương tác với công tắc 800G của tôi?Nó tuân theo OSFP MSA và CMIS; xác minh với danh sách được phê duyệt của nhà cung cấp của bạn.
2. Khoảng cách nào được hỗ trợ?Tối đa 500 m trên SMF với ngân sách quang DR và FEC được chỉ định.
3. Tôi nên lên kế hoạch năng lượng và nhiệt độ như thế nào?Thông thường ~ 14,6 W ở 3.3 V; trường hợp 0 ̊70 °C.
4. Anh có thể hỗ trợ các hoạt động lớn không?Có Ứng dụng cung cấp dự án và hỗ trợ 24 giờ 24 giờ.

10) Các biện pháp phòng ngừa

• Hoạt động trong phạm vi nhiệt độ trường hợp được chỉ định và làm theo hướng dẫn lưu lượng không khí.
• Sử dụng các công cụ làm sạch MTP / MPO thích hợp; tuân thủ các biện pháp phòng ngừa ESD trong khi xử lý.
• Xác nhận CMIS sửa đổi / firmware tương thích trước khi mở rộngMô-đun quang họchạm đội.

11) Quá trình sản xuất

Các mô-đun được sản xuất trên các đường quy mô lớn với kiểm tra đến, sắp xếp quang học, đốt và xác minh cuối cùng.Mỗi đơn vị trải qua các thử nghiệm điện và quang để xác nhận hiệu suất PAM4 và các chức năng CMIS trước khi vận chuyển.

12) Hướng dẫn vận hành

• Chèn mô-đun vào một lồng OSFP với khóa hoàn toàn tham gia; hướng các thân MTP-8 mà không bị cong sắc nét.
• Kiểm tra NOS máy chủ nhận ra CMIS; kiểm tra báo động và ngưỡng sau khi kết nối.
• Duy trì vệ sinh kết nối; nắp các cổng không sử dụng; ghi lại chuỗi để theo dõi tài sản.

13) Hồ sơ công ty

Với hơn một thập kỷ kinh nghiệm, đội ngũ hỗ trợ nhà máy của chúng tôi cung cấp sản xuất chuyên nghiệp, hoàn thành nhanh chóng, và tư vấn 24/7.,các điểm truy cập không dây và bộ điều khiển, cáp, vàMô-đun quang họccác giải pháp được hỗ trợ bởi hàng tồn kho lớn và kỹ thuật tại chỗ cho việc triển khai dự án.
