Ứng dụng chuyển mạch quang học tốc độ cao 400G QSFP112 SR4 Tốc độ cao 850nm 100m MMF
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 400g OSFP 112 SR4 CC-OSFP04SR4-12D |
| Tài liệu: | QSFP112 400G SR4.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50pcs |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04VR4-12D |
|---|---|---|---|
| Performance: | 400G QSFP112 SR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Làm nổi bật: | Bộ thu phát 400G QSFP112 SR4,Mô-đun thu phát quang 400G,850nm Optical Transceiver Module |
||
Mô tả sản phẩm

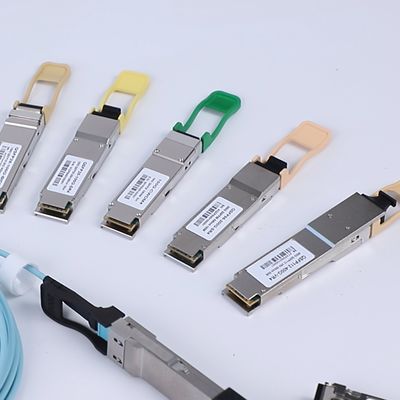

Mô-đun thu phát quang 400G QSFP112 SR4
Trải nghiệm kết nối trung tâm dữ liệu hiệu suất cao với mô-đun thu phát quang 400G QSFP112 SR4 của chúng tôi.này hỗ trợ lên đến 100m trên cáp quang đa mode OM4.. Được thiết kế cho các ứng dụng cáp quang đa mode tầm ngắn, mô-đun này hỗ trợ tốc độ dữ liệu lên đến 425Gbps trên 100m bằng cách sử dụng cáp quang OM4. Với mức tiêu thụ điện năng thấp, khả năng cắm nóng và giám sát chẩn đoán mạnh mẽ, đây là một giải pháp lý tưởng cho các trung tâm dữ liệu hiện đại và mạng tốc độ cao.
Các tính năng chính
- Hệ số dạng QSFP112 có thể cắm nóng với tính năng giám sát chẩn đoán kỹ thuật số (DDM)
- 4 làn độc lập ở tốc độ 106.25Gbps trên mỗi làn, tổng cộng 425Gbps
- Đạt đến 100m trên cáp quang đa mode OM4
- Công nghệ laser VCSEL 850nm và bộ thu PIN
- Tiêu thụ điện năng thấp, tối đa 10W
- Tuân thủ IEEE 802.3db, 802.3ck và CMIS 4.0
- Tuân thủ RoHS 6/6 và sản phẩm Laser Loại 1
Công nghệ & Tiêu chuẩn
Mô-đun quangtuân thủ các tiêu chuẩn công nghiệp bao gồm IEEE 802.3db, IEEE 802.3ck và QSFP112 MSA. Nó sử dụng điều chế PAM4 và hỗ trợ giao diện điện 400GAUI-4. Mô-đun tích hợp các tính năng chẩn đoán kỹ thuật số tiên tiến để giám sát nhiệt độ, điện áp, công suất TX/RX và dòng bias trong thời gian thực.Nguyên tắc hoạt động
Bộ thu phát chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng bốn laser VCSEL 850nm. Mỗi làn hoạt động độc lập, truyền dữ liệu qua cáp quang OM4 thông qua đầu nối MPO-12. Ở phía bộ thu, một mảng diode quang PIN chuyển đổi tín hiệu quang trở lại thành dữ liệu điện, đảm bảo giao tiếp tốc độ cao, độ trễ thấp.
Ứng dụng
Kết nối trung tâm dữ liệu và kiến trúc spine-leaf
- Cụm điện toán hiệu năng cao (HPC)
- Cơ sở hạ tầng đám mây và mạng doanh nghiệp
- Mạng lõi viễn thông và ISP
- Thông số kỹ thuật
Thông số
| Giá trị | Đơn vị | Tốc độ dữ liệu |
|---|---|---|
| 425 | Gbps | Bước sóng |
| 850 | nm | Khoảng cách tối đa |
| 100 | m | Loại cáp quang |
| OM4 MMF | - | Tiêu thụ điện năng |
| ≤10 | W | Nhiệt độ hoạt động |
| 0 đến +70 | °C | Ưu điểm |
Mật độ cổng cao hơn và công suất trên bit thấp hơn so với các thế hệ trước
- Hoàn toàn tuân thủ các tiêu chuẩn MSA và IEEE để tương thích rộng rãi
- DDM nâng cao để giám sát tình trạng mạng theo thời gian thực
- Vỏ kim loại chắc chắn để cải thiện hiệu suất EMI
- Dịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành 5 năm, hỗ trợ kỹ thuật 24/7 và vận chuyển toàn cầu. Đội ngũ của chúng tôi cung cấp hỗ trợ tích hợp và các dịch vụ cấu hình tùy chỉnh để đảm bảo triển khai liền mạch.
Câu hỏi thường gặp
Hỏi: Khoảng cách tối đa được hỗ trợ là bao nhiêu?
Đáp:
Mô-đun thu phát quangnày hỗ trợ lên đến 100m trên cáp quang đa mode OM4.Hỏi: Nó có tương thích với các bộ chuyển mạch Cisco/Juniper/Arista không?
Đáp: Có, nó được thiết kế để tương thích với các thương hiệu lớn hỗ trợ hệ số dạng QSFP112.
Hỏi: Dữ liệu chẩn đoán nào có sẵn?
Đáp: Nhiệt độ, điện áp, công suất TX/RX và dòng bias trên mỗi kênh.
Các biện pháp phòng ngừa
Vận hành trong phạm vi nhiệt độ và độ ẩm quy định
- Sử dụng biện pháp bảo vệ ESD thích hợp trong quá trình xử lý
- Đảm bảo khả năng tương thích của hệ thống chủ trước khi cài đặt
- Tránh uốn cong cáp quang vượt quá bán kính uốn cong tối thiểu
- Giới thiệu về công ty

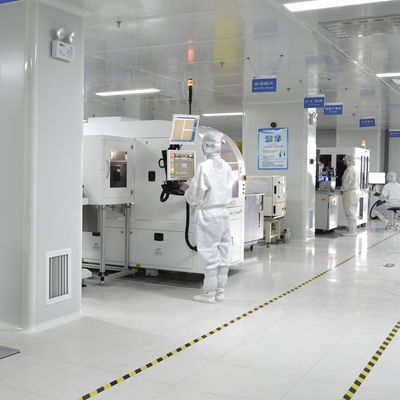

Với hơn một thập kỷ kinh nghiệm trong ngành, chúng tôi vận hành một cơ sở sản xuất lớn và duy trì một đội ngũ kỹ thuật mạnh. Chúng tôi đại diện cho các thương hiệu hàng đầu bao gồm Mellanox, Ruckus, Aruba và Extreme. Phạm vi sản phẩm của chúng tôi bao gồm các bộ chuyển mạch mạng mới chính hãng, card mạng, điểm truy cập không dây, bộ điều khiển và cáp. Chúng tôi có hơn 10 triệu đô la hàng tồn kho, đảm bảo cung cấp đáng tin cậy và giá cả cạnh tranh. Cam kết của chúng tôi về chất lượng và dịch vụ đã mang lại cho chúng tôi một danh tiếng vững chắc trên thị trường toàn cầu.
