Mô-đun thu phát quang OSFP VR4 400G — Giải pháp sợi quang đa mốt tốc độ cao

Tổng quan sản phẩm

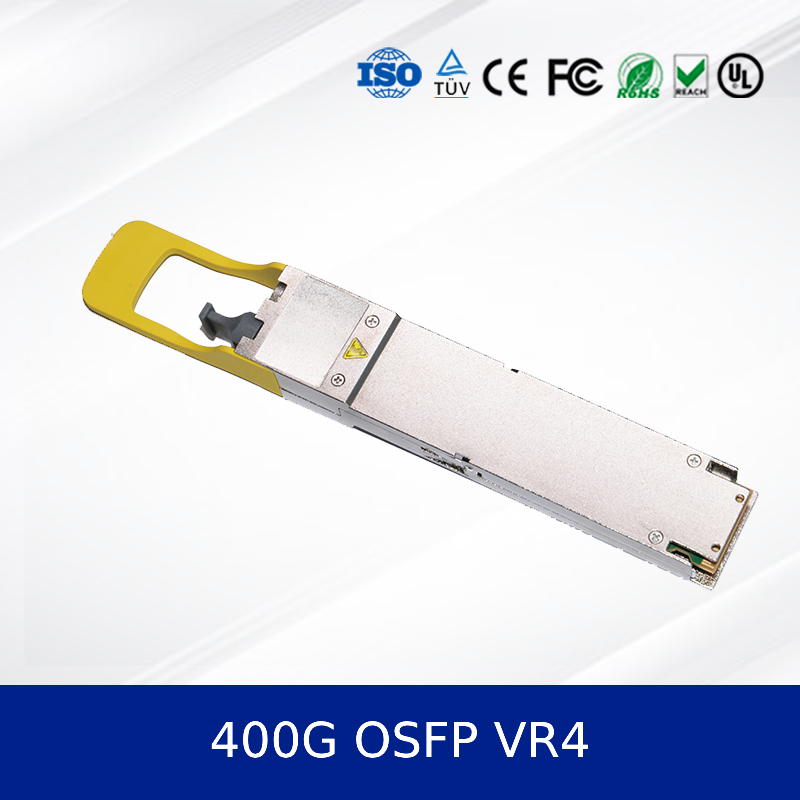

Mô-đunMô-đun thu phát quang OSFP VR4 400G(Model: CC-OSFP04VR4-12D) là một bộ thu phát hiệu suất cao, có thể cắm nóng, được thiết kế cho các trung tâm dữ liệu thế hệ tiếp theo và mạng tốc độ cao. Nó hỗ trợ các ứng dụng Ethernet 400G và InfiniBand NDR với tầm xa lên đến 50m trên sợi quang đa mốt OM4. mô-đun quangnày có mức tiêu thụ điện năng thấp, chẩn đoán kỹ thuật số tiên tiến và tuân thủ các tiêu chuẩn công nghiệp.

Các tính năng chính

• Hệ số dạng OSFP có thể cắm nóng
• Tuân thủ OSFP MSA, CMIS Rev 5.0+, IEEE P802.3db/D3.0 và IEEE P802.3ck
• Điều chế điện và quang 4 kênh 100G-PAM4
• Mức tiêu thụ điện năng tối đa: 8.5W (chế độ 400G), 6.5W (chế độ 200G)
• Đầu nối MPO-12 APC đơn
• Nhiệt độ vỏ hoạt động: 0°C đến 70°C
• Giám sát chẩn đoán kỹ thuật số thông qua giao diện I2C

Công nghệ

Mô-đunmô-đun thu phát quangsử dụng công nghệ điều chế PAM4 với tốc độ báo hiệu là 53.125 GBd trên mỗi làn. Nó tuân thủ Đặc tả Giao diện Quản lý Chung (CMIS) và hỗ trợ các tính năng nâng cao như chế độ năng lượng thấp và giám sát thời gian thực.

Nguyên tắc hoạt động

Mô-đun chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng bốn laser phát xạ bề mặt khoang dọc (VCSEL) hoạt động ở bước sóng 850nm. Các tín hiệu quang nhận được được chuyển đổi trở lại thành tín hiệu điện thông qua các điốt quang. Thiết kế tương thích 800g osfpđảm bảo tính toàn vẹn dữ liệu cao và tỷ lệ lỗi bit (BER) thấp.

Ứng dụng

• Mạng InfiniBand NDR
• Trung tâm dữ liệu Ethernet 400G
• Ứng dụng breakout 4x100GbE
• Điện toán hiệu năng cao (HPC)
• Cơ sở hạ tầng đám mây

Thông số kỹ thuật

Ưu điểm

• Tiêu thụ điện năng thấp hơn so với các mô-đun thu phát quang
• tương tự
• Hiệu suất mạnh mẽ trong môi trường nhiệt độ cao
• Tương thích ngược với chế độ 200G bằng cách sử dụng bộ chia sợi quang

Chẩn đoán kỹ thuật số toàn diện để giám sát thời gian thực

Dịch vụ và Hỗ trợ

Chúng tôi cung cấp bảo hành 3 năm, giao hàng nhanh chóng và hỗ trợ kỹ thuật 24/7. Đội ngũ của chúng tôi cung cấp hỗ trợ tích hợp và các dịch vụ cấu hình tùy chỉnh để đảm bảo việc triển khai liền mạch.

Câu hỏi thường gặp

Khoảng cách tối đa được hỗ trợ là bao nhiêu?

Lên đến 30m trên OM3 và 50m trên sợi quang đa mốt OM4.

Mô-đun này có tương thích với chế độ 200G không?

Có, nó hoạt động như một bộ thu phát 200G với bộ chia 2 sợi.

Mức tiêu thụ điện năng ở chế độ năng lượng thấp là bao nhiêu?

Tối đa 1.5W.

• Các biện pháp phòng ngừa
• Đảm bảo các cổng host OSFP tương thích
• Tránh uốn cong cáp sợi quang vượt quá bán kính uốn cong tối thiểu
• Vận hành trong phạm vi nhiệt độ và độ ẩm quy định

Tuân theo các quy trình bảo vệ ESD trong quá trình xử lý

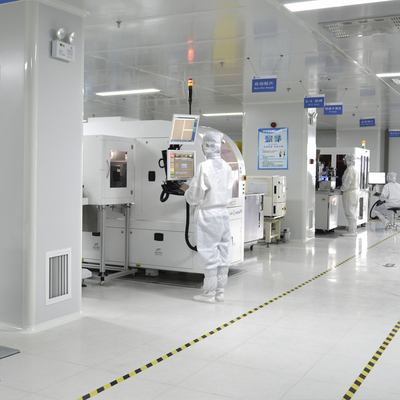

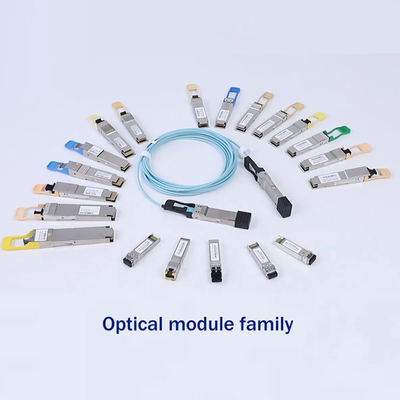

Giới thiệu về công tyChina Cloud Electro Optics Technology Co., Ltd. có hơn một thập kỷ kinh nghiệm trong ngành phần cứng mạng. Với một cơ sở sản xuất lớn và một đội ngũ kỹ thuật mạnh, chúng tôi phục vụ khách hàng toàn cầu với các sản phẩm chất lượng cao bao gồm mô-đun quang
