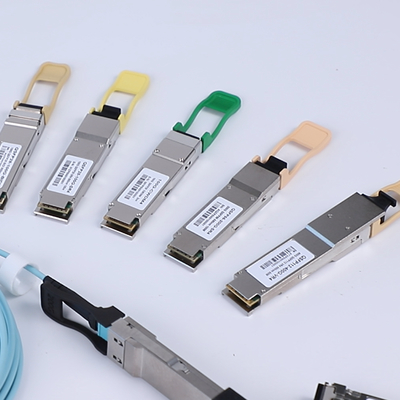

Mô-đun thu phát quang QSFP56 SR4 CDR 200G 100m trên sợi quang Om4 / 70m trên sợi quang Om3, kết nối hiệu suất cao cho trung tâm dữ liệu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 200g qsfp56 sr4 cdr |
| Tài liệu: | 200G QSFP56 SR4 CDR.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tên: | Mô -đun thu phát quang | Mô hình không.: | CC-QRR110M-SD |
|---|---|---|---|
| Hiệu suất: | 200g qsfp56 sr4 cdr | Tốc độ: | 200g |
| Đặc điểm kỹ thuật: | 400*265*100mm | Có thể cắm nóng: | Đúng |
| Cung cấp điện áp: | 3.3 v | Nhiệt độ trường hợp hoạt động: | Thương mại 0 nhiệt70 ° C; 10G cung cấp tùy chọn công nghiệp404085 ° C. |
| Quản lý / Chẩn đoán: | Tốc độ cao: CMIS Rev 5.0+ với I²C; 10G: SFF-8472 DDM với I²C. | Ứng dụng: | Ethernet trung tâm dữ liệu, HPC/Infiniband NDR, đám mây/xương sống & tàu điện ngầm, truy cập &am |
| Tuân thủ / Môi trường: | CE/FCC/UL/TUV/ROHS | Tình trạng: | Mới |
Mô tả sản phẩm
Tổng quan về sản phẩm CDR QSFP56 SR4 SR4
CácMô -đun thu phát quangCC-QRR110M-SD là bộ thu phát yếu tố QSFP56 hiệu suất cao được thiết kế cho các ứng dụng Ethernet 200G. Nó hỗ trợ tốc độ dữ liệu 4x53.125 GB/s bằng cách sử dụng điều chế PAM4, cung cấp hộp số đáng tin cậy lên tới 100m so với sợi đa chế độ OM4. Cái nàyMô -đun quang họcđược thiết kế cho môi trường trung tâm dữ liệu yêu cầu băng thông cao, mức tiêu thụ năng lượng thấp và hiệu suất mạnh mẽ.
200g QSFP56 SR4 Các tính năng khóa CDR
- Yếu tố hình thức QSFP56 có thể cắm nóng
- 4x26.5625 làn đường GBD với điều chế PAM4
- Đạt tới 70m trên OM3 và 100m trên OM4 MMF
- Nguồn điện 3,3V, tiêu thụ tối đa 4W
- Nhiệt độ trường hợp hoạt động: 0 ° C đến +70 ° C
- Giao diện đầu nối MPO-12
- Rohs tuân thủ
200g QSFP56 SR4 CÔNG NGHỆ & tiêu chuẩn CDR
Cái nàyMô -đun thu phát quangTuân thủ IEEE 802.3cd cho Ethernet 200GBase-SR4, SFF 8679 cho các thông số kỹ thuật cơ học và điện và hỗ trợ CMIS 4.0 hoặc SFF8636 cho chức năng quản lý. Nó sử dụng công nghệ mảng Photodiode 850nm nâng cao để đảm bảo tính toàn vẹn dữ liệu tốc độ cao và tỷ lệ lỗi bit thấp.
Nguyên tắc làm việc
Mô -đun chuyển đổi bốn làn điện thành tín hiệu quang học bằng các mảng VCSEL. Mỗi làn đường hoạt động ở mức 26.5625 GBAUD bằng cách sử dụng điều chế PAM4. Về phía máy thu, một mảng photodiode pin chuyển đổi các tín hiệu quang học trở lại thành dữ liệu điện. Mạch CDR (Clock và Data Recovery) tích hợp đảm bảo tính toàn vẹn của tín hiệu và giảm thiểu jitter.
200g QSFP56 SR4 Ứng dụng CDR
- Công tắc và bộ định tuyến Ethernet 200g
- Kiến trúc lá cột sống trung tâm dữ liệu
- Các cụm điện toán hiệu suất cao
- Kết nối cơ sở hạ tầng đám mây
- Mạng lưu trữ (SAN)
Thông số kỹ thuật
| Tham số | Tối thiểu | TYP | Tối đa | Đơn vị |
|---|---|---|---|---|
| Tốc độ dữ liệu trên mỗi làn | 26.5625 | - | 26.5625 | GBD |
| Bước sóng | 840 | 850 | 860 | nm |
| TX Power (mỗi làn) | -6.5 | - | 4 | DBM |
| Độ nhạy của RX (OMA) | -6.5 | - | - | DBM |
| Tiêu thụ năng lượng | - | - | 4 | W |
Thuận lợi
- Mức tiêu thụ năng lượng thấp hơn so với cạnh tranhCác mô -đun quang học
- Tính toàn vẹn tín hiệu nâng cao với công nghệ CDR tích hợp
- Phạm vi nhiệt độ hoạt động rộng phù hợp cho các trung tâm dữ liệu
- Tuân thủ đầy đủ với các tiêu chuẩn quốc tế đảm bảo khả năng tương tác
- Được thiết kế cho môi trường chuyển đổi mật độ cao
Dịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành 3 năm cho tất cảMô -đun thu phát quangcác sản phẩm. Hỗ trợ kỹ thuật có sẵn 24/7 qua email và điện thoại. Cấu hình tùy chỉnh và giảm giá đơn hàng số lượng lớn có sẵn. Thời gian dẫn đầu cho các đơn đặt hàng tiêu chuẩn là 3-5 ngày làm việc.
Câu hỏi thường gặp
Khoảng cách tối đa được hỗ trợ là bao nhiêu?
Cái nàyMô -đun quang họcHỗ trợ lên đến 70m trên OM3 và 100M trên sợi đa chế độ OM4.
Nó có tương thích với các thiết bị chuyển mạch Cisco/Juniper/Arista không?
Có, nó được thiết kế để trở thành nhà cung cấp-bất khả tri và tuân thủ các tiêu chuẩn MSA để tương thích rộng.
Tiêu thụ năng lượng là gì?
Tiêu thụ năng lượng tối đa là 4W trong hoạt động đầy đủ.
Các biện pháp phòng ngừa
- Tránh tiếp xúc với tĩnh điện; Sử dụng bảo vệ ESD trong quá trình xử lý.
- Không ngắt kết nối trong khi thiết bị được bật nguồn.
- Đảm bảo đầu nối sợi sạch để tránh mất tín hiệu.
- Hoạt động trong phạm vi nhiệt độ và độ ẩm cụ thể.
- Chỉ sử dụng cáp sợi APC MPO-12 tương thích.
Giới thiệu công ty

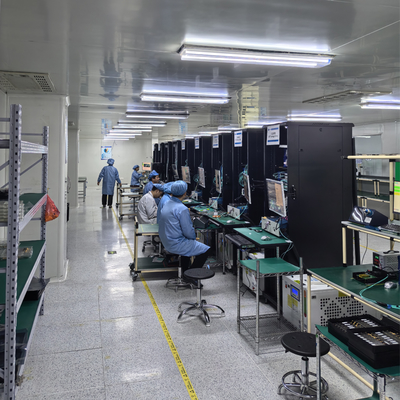

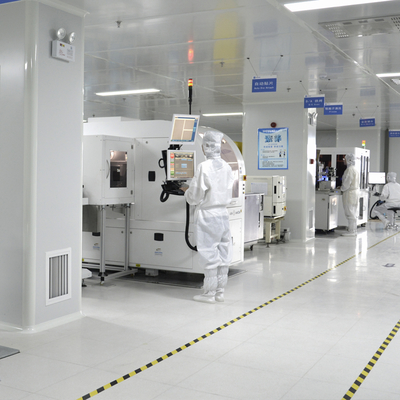

Với hơn một thập kỷ kinh nghiệm trong ngành, công ty chúng tôi vận hành một cơ sở sản xuất lớn được hỗ trợ bởi một nhóm kỹ thuật mạnh mẽ. Chúng tôi đã xây dựng một cơ sở khách hàng rộng lớn và tích lũy chuyên môn quan trọng, cho phép chúng tôi cung cấp giá cả cạnh tranh và dịch vụ chất lượng cao. Chúng tôi là các nhà phân phối được ủy quyền cho các thương hiệu hàng đầu bao gồm Mellanox, Ruckus, Aruba và Extreme. Danh mục sản phẩm của chúng tôi bao gồm các công tắc mạng hoàn toàn mới, bộ điều hợp mạng, điểm truy cập không dây, bộ điều khiển không dây và cáp. Với hàng tồn kho trị giá hơn 10 triệu đô la, chúng tôi cung cấp nhiều loại sản phẩm với số lượng lớn. Chúng tôi cung cấp dịch vụ khách hàng 24/7 và hỗ trợ kỹ thuật để đảm bảo sự hài lòng của khách hàng. Các nhóm bán hàng và kỹ thuật chuyên nghiệp của chúng tôi đã thiết lập một danh tiếng mạnh mẽ trên thị trường toàn cầu.
