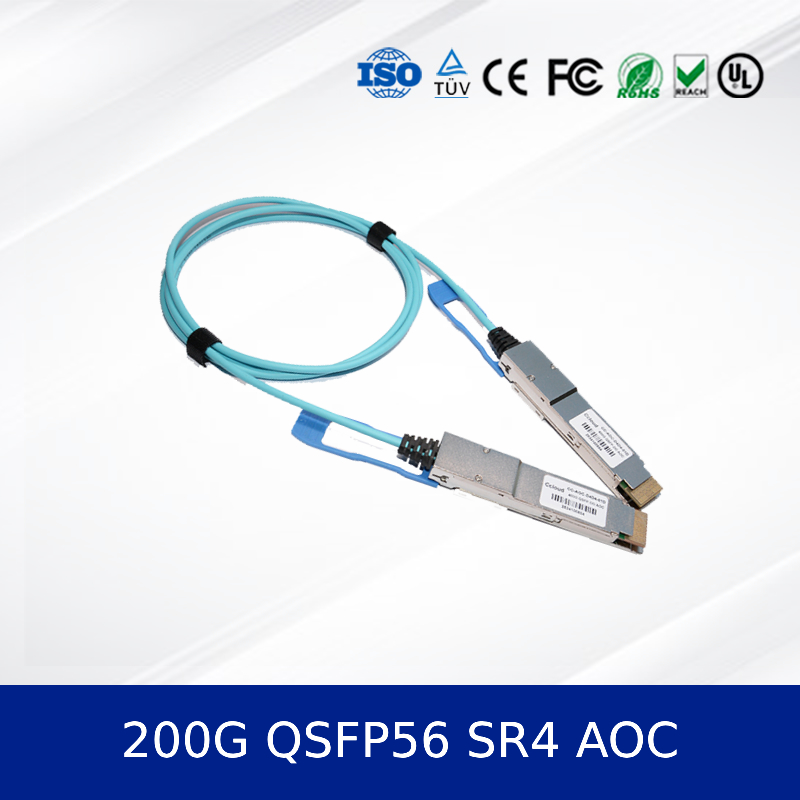

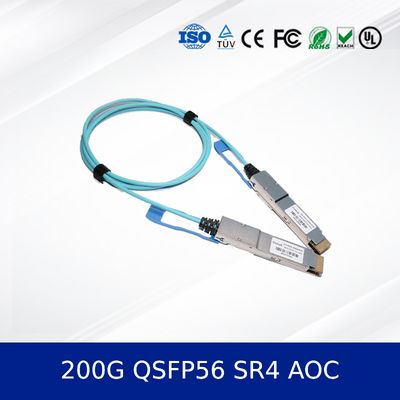

Optical Transceiver Module 200G QSFP56 SR4 AOC 3m Cable For 200G Ethernet OM4 MMF, Low Power, CMIS Compatible

200G QSFP56 SR4 AOC 3m

Cung cấp kết nối tốc độ cao, đáng tin cậy cho các trung tâm dữ liệu và điện toán hiệu năng cao (HPC) với200G QSFP56 SR4 AOC 3mCáp quang chủ động (AOC)., tương tự như tương laiGiải pháp này được thiết kế để đạt hiệu quả và hiệu suất cao trong môi trường đòi hỏi khắt khe.

Điểm bán hàng chính

• Kiểu dáng QSFP56 có thể cắm nóng để dễ dàng triển khai và bảo trì.
• Hỗ trợ tốc độ dữ liệu 200Gbps (4x50G PAM4) qua sợi quang đa mốt.
• Đạt đến 100m trên OM4 MMF và 70m trên OM3 MMF.
• Tiêu thụ điện năng thấp, thường dưới 4W trên mỗi cổng.
• Tuân thủ các tiêu chuẩn công nghiệp bao gồm QSFP56 MSA, SFF-8636 và IEEE 802.3cd.

Tổng quan sản phẩm

200G QSFP56 SR4 AOCđược thiết kế cho các liên kết truyền thông dữ liệu tốc độ cao, tầm ngắn. Nó tích hợp bốn kênh song công độc lập, mỗi kênh hoạt động ở tốc độ 26,56 GBaud (53,125 Gbps với mã hóa PAM4), cung cấp băng thông tổng hợp là 200 Gbps.Mô-đun quangnày là một giải pháp lý tưởng để thay thế cáp đồng cồng kềnh hơn, cung cấp tầm xa hơn, mật độ băng thông cao hơn và khả năng miễn nhiễm vượt trội với nhiễu điện từ (EMI).Đặc điểm của 200G QSFP56 SR4 AOC 3m

Kiểu dáng QSFP56 có thể cắm nóng.

• 4 kênh song song
• Mô-đun thu phát quang, tương tự như tương laiMáy phát mảng VCSEL 850nm và bộ thu mảng photodetector PIN.
• Tích hợp CDR (Khôi phục đồng hồ và dữ liệu) trên cả kênh phát và thu.
• Tiêu thụ điện năng thấp:
• < 4W điển hình.Giám sát chẩn đoán kỹ thuật số (DDM) thông qua giao diện I2C.
• Tuân thủ RoHS.
• Công nghệ

AOC này sử dụng công nghệ điều chế PAM4 (Điều chế biên độ xung 4 cấp), tăng gấp đôi thông lượng dữ liệu so với điều chế NRZ truyền thống mà không làm tăng yêu cầu về băng thông. Nó tuân thủ QSFP56 MSA, tiêu chuẩn Ethernet IEEE 802.3cd 200GBASE-SR4 và CMIS (Thông số kỹ thuật giao diện quản lý chung) phiên bản 4.0. Giao diện điện là 200GAUI-4.

Nguyên tắc hoạt động

AOC hoạt động bằng cách chuyển đổi tín hiệu điện thành tín hiệu quang để truyền qua cáp sợi quang đa mốt nhúng. Phía phát sử dụng một mảng VCSEL (Laser phát bề mặt khoang dọc) để chuyển đổi tín hiệu vi sai điện đến (TX1P/N đến TX4P/N) thành xung ánh sáng. Những xung này đi qua sợi quang. Ở đầu thu, một mảng diode PIN phát hiện các xung ánh sáng và chuyển đổi chúng trở lại thành tín hiệu vi sai điện (RX1P/N đến RX4P/N). Mạch CDR tích hợp ở cả hai đầu đảm bảo tính toàn vẹn của tín hiệu và khôi phục thời gian.

Ứng dụng

Kết nối liên kết spine-leaf của trung tâm dữ liệu.

• Cụm điện toán hiệu năng cao (HPC).
• Cấu trúc trí tuệ nhân tạo (AI) và đào tạo máy học.
• Cơ sở hạ tầng mạng trong mạng khu vực lưu trữ (SAN).
• Kết nối các switch top-of-rack (ToR) với máy chủ hoặc các switch khác.
• Nó tương thích với các thương hiệu switch và bộ điều hợp lớn hỗ trợ kiểu dáng QSFP56 và giao thức Ethernet 200G hoặc InfiniBand HDR.

Thông số kỹ thuật & Hướng dẫn lựa chọn

Thông số kỹ thuật

Thông số

Mã sản phẩm

Tầm xa và Băng thông vượt trội:

• Cung cấp khoảng cách xa hơn (lên đến 100m) và băng thông cao hơn so với DAC thụ động, thường bị giới hạn ở khoảng cách ngắn hơn (<5m).Khả năng miễn nhiễm EMI:
• Sợi quang miễn nhiễm với nhiễu điện từ, đảm bảo truyền dữ liệu ổn định trong môi trường ồn về điện.Giảm trọng lượng và kích thước:
• Mỏng hơn và nhẹ hơn so với cáp đồng tương đương, cải thiện luồng không khí và dễ dàng quản lý cáp trong các giá đỡ mật độ cao.Điện năng thấp hơn:
• Tiêu thụ ít điện năng hơn so với các giải pháp đồng hoạt động ở khoảng cách xa hơn vài mét, góp phần giảm chi phí vận hành (OPEX) và làm mát các trung tâm dữ liệu.Bảo vệ đầu tư:
• Thiết kếMô-đun thu phát quang, tương tự như tương lai800g osfpcông nghệ, đảm bảo khả năng tương thích và khả năng mở rộng.Dịch vụ & Hỗ trợ

Chúng tôi đứng sau sản phẩm của mình với gói dịch vụ toàn diện. Điều này bao gồm bảo hành có giới hạn tiêu chuẩn, thời gian giao hàng đáng tin cậy cho các đơn hàng số lượng lớn và quyền truy cập vào tư vấn kỹ thuật trước khi bán hàng. Đội ngũ hỗ trợ của chúng tôi luôn sẵn sàng hỗ trợ các thách thức về tích hợp và đảm bảo hiệu suất tối ưu trong môi trường mạng cụ thể của bạn.

Câu hỏi thường gặp (FAQ)

Q1: Sự khác biệt giữa AOC này và DAC (Cáp đồng gắn trực tiếp) là gì?

A: AOC sử dụng sợi quang, cho phép đạt được khoảng cách xa hơn (lên đến 100m), khả năng miễn nhiễm với EMI và trọng lượng nhẹ hơn. DAC dựa trên đồng, thường bị giới hạn ở khoảng cách ngắn hơn (thường là

<5m cho 200G), nặng hơn và có thể dễ bị EMI.Q2: AOC này có tương thích với các cổng 100G QSFP28 không?

A: Đầu nối vật lý được thiết kế cho các cổng QSFP56. Mặc dù khả năng tương thích điện có thể có trong một số tình huống ngắt (ví dụ: 200G thành 2x100G), nhưng nó chủ yếu yêu cầu một cổng QSFP56 gốc để hoạt động 200G. Luôn kiểm tra danh sách tương thích của switch/bộ điều hợp.

Q3: Mức tiêu thụ điện năng điển hình của cáp này là bao nhiêu?

A: Mức tiêu thụ điện năng điển hình là dưới 4W, khiến nó trở thành một lựa chọn tiết kiệm năng lượng cho các triển khai mật độ cao.

Q4: Tôi có thể sử dụng AOC này với sợi OM5 không?

A: Có, AOC này tương thích với sợi quang đa mốt OM5 và có thể đạt được khoảng cách tối đa được chỉ định là 100m.

Các biện pháp phòng ngừa

Xử lý:

• Tránh uốn cong cáp vượt quá bán kính uốn tối thiểu (30 mm) để tránh làm hỏng vĩnh viễn các sợi bên trong.Khả năng tương thích:
• Xác minh khả năng tương thích với switch, bộ định tuyến hoặc kiểu bộ điều hợp cụ thể của bạn trước khi mua. Mặc dù tuân thủ các tiêu chuẩn, việc triển khai có thể khác nhau.Môi trường:
• Vận hành và bảo quản cáp trong phạm vi nhiệt độ và độ ẩm được chỉ định để đảm bảo độ tin cậy và tuổi thọ.Vệ sinh:
• Giữ cho các đầu nối quang sạch sẽ và được bảo vệ bằng nắp đậy bụi khi không sử dụng. Các đầu nối bị nhiễm bẩn có thể làm giảm đáng kể hiệu suất.Phóng tĩnh điện (ESD):
• Tuân thủ các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình xử lý để tránh làm hỏng các thiết bị điện tử bên trong.Giới thiệu công ty

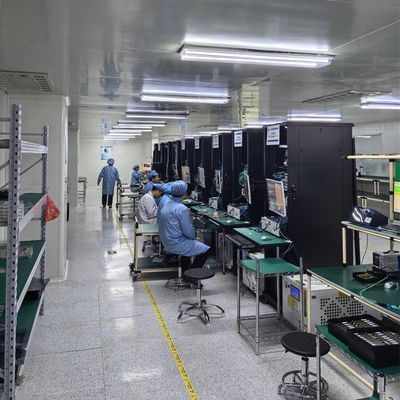

Tận dụng hơn một thập kỷ kinh nghiệm trong ngành, công ty chúng tôi hoạt động từ một cơ sở sản xuất quy mô lớn được hỗ trợ bởi một đội ngũ kỹ thuật kỹ thuật mạnh mẽ. Chúng tôi đã xây dựng được danh tiếng vững chắc bằng cách phục vụ một lượng khách hàng toàn cầu đa dạng với các giải pháp mạng chất lượng cao.
