Máy phát sóng tốc độ cao 200G QSFP112 SR4 VR2 cho Trung tâm dữ liệu Số lượng lớn hàng hóa ngay lập tức
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 200g QSFP112 SR4 VR2 |
| Tài liệu: | QSFP112 200G SR4 VR2.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50pcs |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tên: | Mô -đun thu phát quang | Mẫu số: | CC-QSFP02VR2-12C |
|---|---|---|---|
| Hiệu suất: | 200g QSFP112 SR4 VR2 | Tốc độ: | 200g |
| Đặc điểm kỹ thuật: | 400*265*100mm | có thể cắm nóng: | Đúng |
| Cung cấp điện áp: | 3,3 V | Nhiệt độ trường hợp hoạt động: | Thương mại 0 nhiệt70 ° C; 10G cung cấp tùy chọn công nghiệp404085 ° C. |
| Quản lý / Chẩn đoán: | Tốc độ cao: CMIS Rev 5.0+ với I²C; 10G: SFF-8472 DDM với I²C. | Ứng dụng: | Ethernet trung tâm dữ liệu, HPC/Infiniband NDR, đám mây/xương sống & tàu điện ngầm, truy cập &am |
| Tuân thủ / Môi trường: | CE/FCC/UL/TUV/ROHS | Tình trạng: | Mới |
| Làm nổi bật: | Trung tâm dữ liệu QSFP112 Transceiver,Máy phát tín hiệu tốc độ cao QSFP112,Máy phát 200G QSFP112 |
||
Mô tả sản phẩm

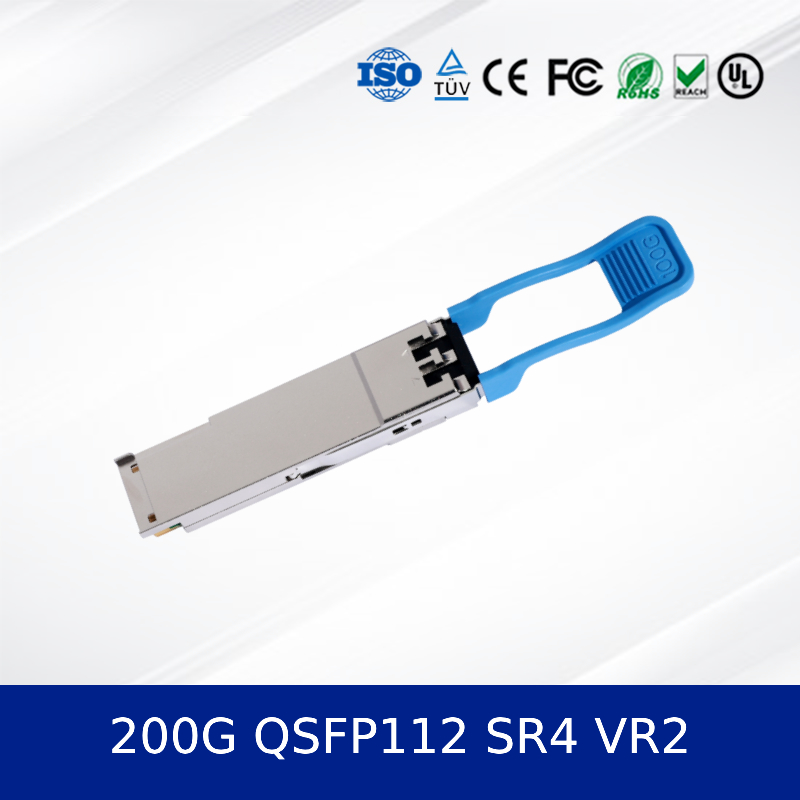

200G QSFP112 SR4 VR2 Optical Transceiver Module
Trải nghiệm mật độ cao, kết nối 200G năng lượng thấp cho các trung tâm dữ liệu thế hệ tiếp theo.Mô-đun máy thu quangcung cấp 212,5 Gbps qua OM4 MMF lên đến 50m bằng cách sử dụng PAM4 điều chế và công nghệ VCSEL, đảm bảo hiệu suất đáng tin cậy với chẩn đoán kỹ thuật số tiên tiến.
- Tốc độ cao:212Tốc độ dữ liệu tổng cộng 0,5 Gbps (2 x 106,25 Gbit/s).
- Tầm tiếp cận:Lên tới 50m trên OM4 multi-mode.
- Năng lượng thấp:Tiêu thụ năng lượng tối đa 6W.
- Có thể cắm nóng:Các yếu tố hình thức QSFP112 với quản lý CMIS 4.0
- Thiết kế mạnh mẽ:Bộ chứa kim loại để chống EMI, nhiệt độ hoạt động từ 0 °C đến +70 °C.
200G QSFP112 SR4 VR2 Đặc điểm chính
- QSFP112 có thể cắm nóng, dạng 1
- Máy phát VCSEL 850nm và máy thu PIN.
- Bộ kết nối chứa MPO-12 đơn.
- Giao diện điện 200GAUI-2-S C2M.
- Hỗ trợ giám sát chẩn đoán kỹ thuật số (DDM).
- Phù hợp với RoHS 6/6.
Công nghệ và tiêu chuẩn cốt lõi 200G QSFP112 SR4 VR2
Cái này.Mô-đun quang họctuân thủ tiêu chuẩn IEEE 802.3db và IEEE 802.3ck cho các ứng dụng 200GBASE-VR2. Nó sử dụng điều chế PAM4 ở tốc độ 53,125 GBd mỗi làn đường và hỗ trợ CMIS 4.0 cho quản lý nâng cao.Thiết kế đảm bảo tương thích với các thông số kỹ thuật QSFP112 MSA.
200G QSFP112 SR4 VR2 Nguyên tắc hoạt động
Máy thu chuyển đổi tín hiệu điện thành tín hiệu quang bằng cách sử dụng laser VCSEL 850nm.Mặt máy thu sử dụng một pin photodiode để chuyển đổi tín hiệu quang đến trở lại dữ liệu điện, cho phép giao tiếp hai chiều 200G.
200G QSFP112 SR4 VR2 Ứng dụng điển hình
Lý tưởng cho các kết nối liên kết tầm ngắn trong các trung tâm dữ liệu, máy tính hiệu suất cao (HPC) và môi trường mạng doanh nghiệp.
- Các kết nối chuyển đổi trên rack (ToR).
- Kiến trúc xương sống của trung tâm dữ liệu.
- Bộ sưu tập máy chủ và lưu trữ mạng.
- AI cluster và nền tảng đám mây.
Thông số kỹ thuật và hướng dẫn lựa chọn
| Parameter | Giá trị |
|---|---|
| Hình thức yếu tố | QSFP112 |
| Tỷ lệ dữ liệu | 212.5 Gbps (2x 106.25 Gbps) |
| Độ dài sóng | 850 nm |
| Max Reach | 50 m (OM4 MMF) |
| Tiêu thụ năng lượng | ≤ 6 W |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Giao diện | MPO-12 |
Ưu điểm cạnh tranh
So với các thế hệ trước như QSFP28, điều nàyMô-đun máy thu quangcung cấp một con đường di chuyển hiệu quả về chi phí đến 200G mà không cần thay đổi cơ sở hạ tầng.800g osfpCác lựa chọn thay thế thường nhắm mục tiêu đến phạm vi dài hơn nhưng với công suất và chi phí cao hơn, làm cho mô-đun VR2 này tối ưu cho các triển khai tầm ngắn có mật độ cao, có ý thức về ngân sách: trích dẫn [1].
Dịch vụ và hỗ trợ
Chúng tôi cung cấp một bảo hành 3 năm trên tất cảMô-đun quang họcthời gian giao hàng tiêu chuẩn là 2-4 tuần, với các tùy chọn tăng tốc có sẵn. đội ngũ kỹ thuật của chúng tôi cung cấp 24/7 tư vấn trước bán hàng và hỗ trợ sau bán hàng,bao gồm hỗ trợ tích hợp hệ thống và cập nhật firmware.
Câu hỏi thường gặp
Q: Khoảng cách tối đa được hỗ trợ bởi bộ phát tín hiệu này là bao nhiêu?
A: Nó hỗ trợ đến 50 mét trên sợi OM4 đa phương thức.
Q: Mô-đun này có tương thích với cổng QSFP56 không?
A: Có, yếu tố hình thức QSFP112 tương thích ngược với cổng máy chủ QSFP56, đảm bảo nâng cấp mạng trơn tru:
Q: Tiêu thụ năng lượng điển hình là bao nhiêu?
A: Tiêu thụ năng lượng tối đa là 6W trong chế độ hoạt động đầy đủ, với chế độ năng lượng thấp dưới 1,5W.
Q: Nó có hỗ trợ giám sát chẩn đoán kỹ thuật số (DDM) không?
Đáp: Có, nó cung cấp theo dõi thời gian thực về nhiệt độ, điện áp, dòng TX bias, công suất đầu ra TX và công suất đầu vào RX.
Q: Loại cáp sợi nào cần thiết?
A: Nó đòi hỏi một cáp băng MPO-12 đến MPO-12 để kết nối sợi đa chế độ.
Những biện pháp phòng ngừa quan trọng
- Đảm bảo khả năng tương thích hệ thống máy chủ với yếu tố hình thức QSFP112 và quản lý CMIS 4.0.
- Chỉ hoạt động trong phạm vi nhiệt độ trường hợp được chỉ định (0 °C đến +70 °C).
- Sử dụng các biện pháp phòng ngừa ESD thích hợp trong khi xử lý và lắp đặt.
- Tránh vượt quá công suất đầu vào quang học tối đa 5 dBm mỗi làn để ngăn ngừa hỏng máy thu.
- Đảm bảo giao diện kết nối MPO sạch để duy trì tính toàn vẹn của tín hiệu và giảm thiểu mất mát.
Giới thiệu công ty

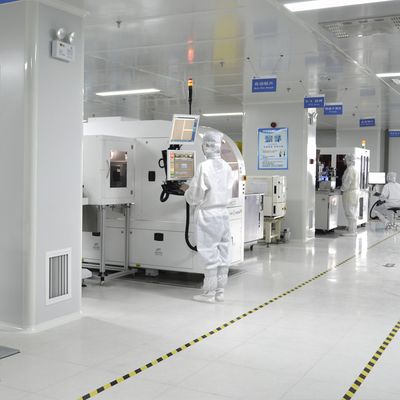

Công ty công nghệ quang điện đám mây Trung Quốc mang đến hơn một thập kỷ chuyên môn trong ngành công nghiệp phần cứng mạng.Chúng tôi vận hành một cơ sở sản xuất quy mô lớn được hỗ trợ bởi một đội ngũ R & D kỹ thuật mạnh mẽDanh mục sản phẩm của chúng tôi bao gồm các công tắc gốc hoàn toàn mới, bộ điều hợp mạng, điểm truy cập không dây, bộ điều khiển và cáp từ các thương hiệu hàng đầu.Chúng tôi duy trì hàng tồn kho rộng rãi với hơn 10 triệu đơn vị có sẵncam kết của chúng tôi mở rộng ra ngoài giao hàng, với 24/7 tư vấn khách hàng và hỗ trợ kỹ thuật được cung cấp bởi đội ngũ chuyên nghiệp toàn cầu của chúng tôi.
