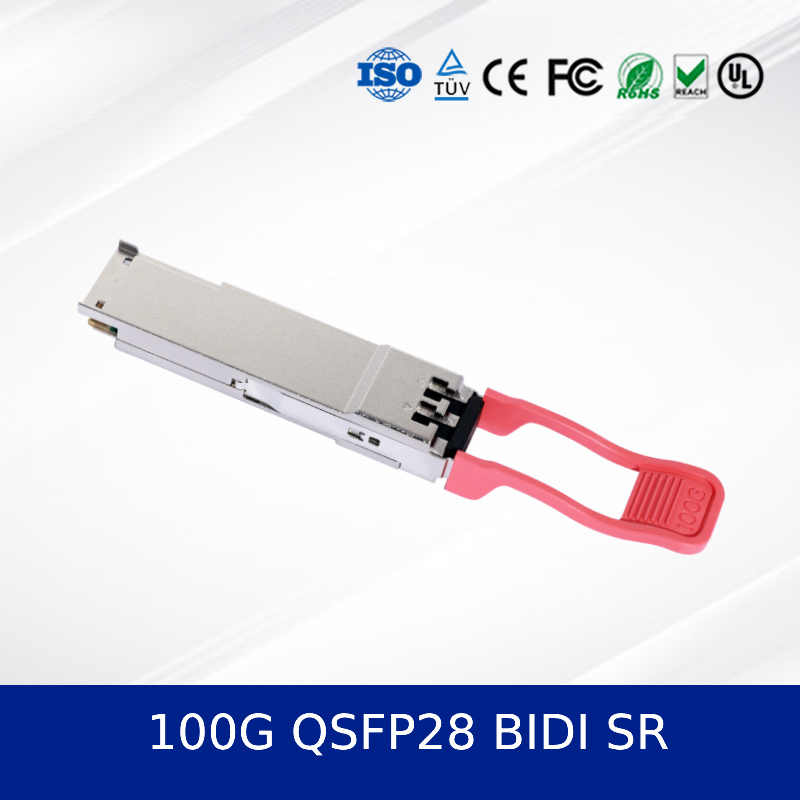

Mô-đun thu phát quang 100G QSFP28 BIDI SR Thiết kế hai bước sóng mật độ cao, công suất thấp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 100g QSFP28 BIDI SR |
| Tài liệu: | CC-QKK11SC-SD_100G QSFP28 B...21.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QKK11SL-SD |
|---|---|---|---|
| Performance: | 100G QSFP28 BIDI SR | Speed: | 100G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Mô tả sản phẩm
Module thu phát quang 100G QSFP28 BIDI SR — Thiết kế hai bước sóng, mật độ cao, công suất thấp
1. Tổng quan sản phẩm 100G QSFP28 BIDI SR
100G QSFP28 BIDI SR là một mô-đun thu phát quang 100G QSFP28 Bi-Directional (BIDI) SR hiệu suất cao được thiết kế cho các trung tâm dữ liệu thế hệ tiếp theo và các ứng dụng mạng tốc độ cao. Mô-đun quang này hỗ trợ cả tốc độ Ethernet 100G và 40G trên sợi quang đa mốt, sử dụng công nghệ VCSEL hai bước sóng (850nm/908nm) để cho phép giao tiếp hai chiều trên một sợi quang đơn. Tuân thủ các tiêu chuẩn QSFP28 MSA và SFF-8636, nó cung cấp khả năng cắm nóng, chẩn đoán kỹ thuật số và tiêu thụ điện năng thấp.
2. Các tính năng chính của 100G QSFP28 BIDI SR
- Công nghệ VCSEL hai bước sóng (850nm / 908nm) để truyền hai chiều
- Hỗ trợ Ethernet 100G và 40G với điều chế PAM4 và NRZ
- Kiểu dáng QSFP28 có thể cắm nóng
- Giám sát chẩn đoán kỹ thuật số thông qua giao diện I2C
- Tiêu thụ điện năng thấp: ≤ 4W
- Nhiệt độ vỏ hoạt động: 0°C đến 70°C
- Tuân thủ RoHS và vỏ kim loại chắc chắn
3. Công nghệ & Tiêu chuẩn 100G QSFP28 BIDI SR
Mô-đun thu phát quang này tuân thủ các tiêu chuẩn QSFP28 MSA, SFF-8636 và IEEE 802.3. Nó sử dụng điều chế PAM4 cho hoạt động 100G và hỗ trợ KP4 FEC. Thiết kế hai bước sóng cho phép giao tiếp song công trên một sợi OM3/OM4 duy nhất, giảm chi phí cơ sở hạ tầng cáp quang.
4. Nguyên tắc hoạt động
Mô-đun chuyển đổi các đầu vào điện 4x25G thành các tín hiệu quang 2x50G bằng cách sử dụng hai bước sóng (850nm và 908nm). Mỗi bước sóng được truyền và nhận đồng thời trên cùng một sợi quang, cho phép luồng dữ liệu hai chiều. DSP và CDR tích hợp đảm bảo tính toàn vẹn của tín hiệu và BER thấp.
5. Ứng dụng
- Kết nối liên kết trung tâm dữ liệu
- Điện toán hiệu năng cao (HPC)
- Cơ sở hạ tầng đám mây
- Mạng doanh nghiệp
- Trung tâm viễn thông
6. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tốc độ dữ liệu | 100G / 40G |
| Bước sóng | 850nm / 908nm |
| Khoảng cách tối đa | 70m (OM3), 100m (OM4) |
| Tiêu thụ điện năng | ≤ 4W |
| Hỗ trợ DDM | Có |
| Kiểu dáng | QSFP28 |
7. Ưu điểm
- Giảm 50% số lượng sợi quang so với các mô-đun SR truyền thống
- Độ trễ và tiêu thụ điện năng thấp hơn so với các mẫu cạnh tranh
- Vỏ kim loại chắc chắn để cải thiện hiệu suất nhiệt
- Tương thích ngược với mạng 40G
8. Dịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành 5 năm, vận chuyển toàn cầu và hỗ trợ kỹ thuật 24/7. Cấu hình tùy chỉnh và giá bán sỉ có sẵn. Tất cả các mô-đun thu phát quang đều được kiểm tra về khả năng tương thích với các bộ chuyển mạch OEM lớn.
9. Câu hỏi thường gặp
Hỏi: Mô-đun này có tương thích với các bộ chuyển mạch Cisco/Juniper/Arista không?
Đáp: Có, nó tương thích với hầu hết các thương hiệu lớn hỗ trợ các tiêu chuẩn QSFP28 MSA.
Hỏi: Sự khác biệt giữa SR và BIDI SR là gì?
Đáp: BIDI SR sử dụng hai bước sóng trên một sợi quang, trong khi SR tiêu chuẩn sử dụng các sợi riêng biệt cho Tx/Rx.
Hỏi: Nó có thể được sử dụng ở chế độ 40G không?
Đáp: Có, mô-đun hỗ trợ chế độ 40G thông qua cấu hình I2C.
10. Các biện pháp phòng ngừa
- Tránh uốn cong sợi quang vượt quá bán kính uốn cong tối thiểu
- Đảm bảo các mặt cuối sợi quang sạch để tránh hư hỏng
- Không vượt quá nhiệt độ hoạt động tối đa
- Chỉ sử dụng với các thiết bị chủ tương thích tuân thủ MSA
11. Giới thiệu về công ty

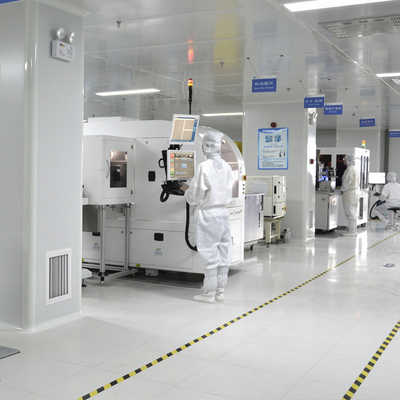

Với hơn một thập kỷ kinh nghiệm trong ngành, chúng tôi vận hành một cơ sở sản xuất quy mô lớn được hỗ trợ bởi một đội ngũ kỹ thuật vững mạnh. Chúng tôi hợp tác với các thương hiệu hàng đầu bao gồm Mellanox, Ruckus, Aruba và Extreme. Danh mục sản phẩm của chúng tôi bao gồm bộ chuyển mạch mạng, bộ điều hợp, điểm truy cập không dây, bộ điều khiển và cáp. Chúng tôi duy trì hơn 10 triệu đô la hàng tồn kho để đảm bảo khả năng giao hàng nhanh chóng và cung cấp số lượng lớn. Đội ngũ bán hàng và kỹ thuật chuyên dụng của chúng tôi cung cấp dịch vụ khách hàng và hỗ trợ kỹ thuật 24/7, tạo dựng được danh tiếng đáng tin cậy trên thị trường toàn cầu.
