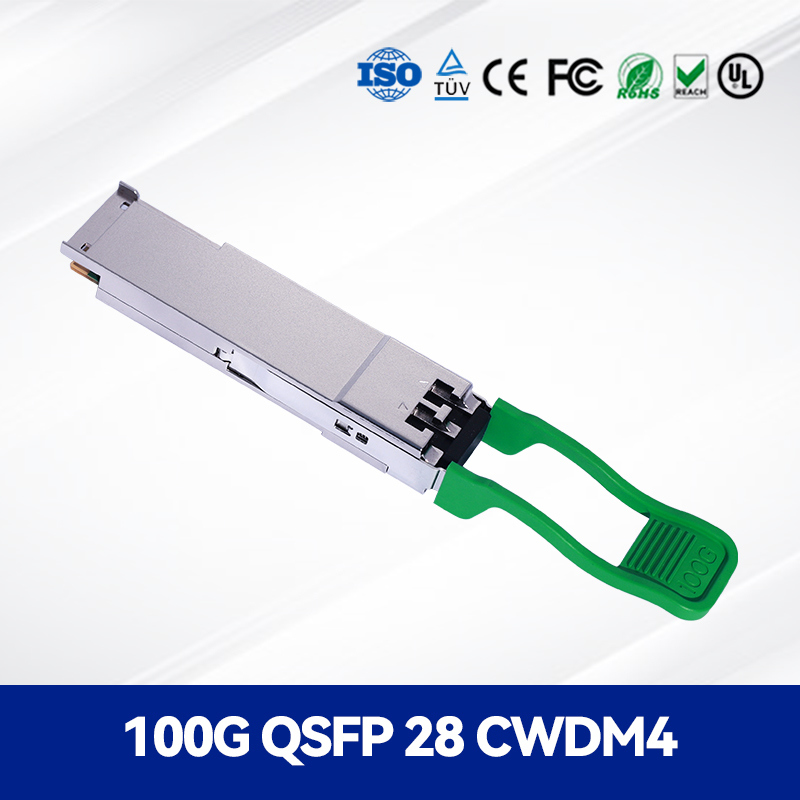

100G QSFP28 CWDM4 Optical Transceiver 2km Reach, 4x25G, Hỗ trợ DDM

1. Tổng quan sản phẩm

CácBộ thu quang quang 100G QSFP28 CWDM4 (CC-QKKCC0L-SD)là một mô-đun quang học có hiệu suất cao, được cắm nóng được thiết kế cho các ứng dụng Ethernet 100 Gigabit.CWDM4 MSATiêu chuẩn và hỗ trợ truyền dữ liệu lên đến 2km qua sợi sợi một chế độ (SMF).Máy thu sử dụng bốn làn sóng CWDM trong phạm vi 12701330nm và có tính năng giám sát chẩn đoán kỹ thuật số (DDM) để theo dõi hiệu suất thời gian thựcNó lý tưởng cho các trung tâm dữ liệu, mạng doanh nghiệp và môi trường máy tính hiệu suất cao.

2Các đặc điểm chính

• Tỷ lệ truyền dữ liệu: 4x25.78125 Gbps (100G Ethernet)
• Phạm vi: Tối đa 2km trên sợi một chế độ
• Độ dài sóng: 1271nm, 1291nm, 1311nm, 1331nm
• Tiêu thụ năng lượng: ≤3,5W
• Nhiệt độ hoạt động: 0 °C đến 70 °C
• Các yếu tố hình thức QSFP28 có thể cắm nóng
• Giám sát chẩn đoán kỹ thuật số (DDM)
• Phù hợp với RoHS

3Công nghệ & Tiêu chuẩn

Máy phát được xây dựng trênCông nghệ CWDMvà tuân thủ:

• Thông số kỹ thuật 100G CWDM4 MSA
• IEEE 802.3bm 100GBASE-LR4
• QSFP28 MSA Hardware Rev 4.1
• IEC 60825-1 lớp an toàn laser 1
• Phù hợp với RoHS 6/6

4Nguyên tắc làm việc

Mô-đun chuyển đổi bốn làn điện 25,78125 Gbps thành bốn tín hiệu quang CWDM bằng cách sử dụng laser phản hồi phân tán không làm mát (DFB).Các tín hiệu quang được đa dạng thành một sợi duy nhất để truyềnỞ đầu máy thu, một demultiplexer tách các bước sóng, sau đó được chuyển đổi trở lại thành tín hiệu điện bằng pin photodiode.Các mạch CDR tích hợp đảm bảo tính toàn vẹn tín hiệu trên đường nối 2km.

5Ứng dụng

• Kết nối giữa trung tâm dữ liệu và xương sống
• Các bộ chuyển mạch và bộ định tuyến Ethernet tốc độ cao
• Mạng khu vực máy chủ và lưu trữ (SAN)
• Các cụm tính toán hiệu suất cao
• Các hệ thống cân bằng tải lưới và các trung tâm

6Các thông số kỹ thuật

7. Ưu điểm & Điểm bán hàng

• Phương pháp thay thế hiệu quả về chi phí cho các giải pháp LR4 100G
• Công nghệ CWDM không làm mát làm giảm tiêu thụ năng lượng
• Chẩn đoán kỹ thuật số toàn diện để theo dõi thời gian thực
• Phạm vi nhiệt độ hoạt động rộng cho việc sử dụng trung tâm dữ liệu
• Tuân thủ đầy đủ với CWDM4 MSA đảm bảo khả năng tương tác

8Dịch vụ và hỗ trợ

Tất cả các máy phát đều có bảo hành 5 năm và hỗ trợ kỹ thuật suốt đời. Chúng tôi cung cấp vận chuyển toàn cầu với các tùy chọn DHL / FedEx.Dịch vụ dán nhãn tùy chỉnh và thử nghiệm tương thích có sẵn cho các đơn đặt hàng hàng loạt.

9. Câu hỏi thường gặp

Q: Sự khác biệt giữa CWDM4 và LR4 là gì?
A: CWDM4 sử dụng đa dạng phân chia bước sóng thô với khoảng cách kênh rộng hơn, làm cho nó hiệu quả hơn về chi phí cho các ứng dụng 2km so với LR4.

Hỏi: Máy phát này có hỗ trợ chẩn đoán kỹ thuật số không?
A: Có, nó cung cấp chức năng DDM đầy đủ để giám sát nhiệt độ, điện áp, điện TX, điện RX và dòng bias laser.

Q: Loại sợi nào cần thiết?
A: Sợi một chế độ (SMF) với thông số kỹ thuật OS2 được khuyến cáo cho hiệu suất tối ưu.

10Các biện pháp phòng ngừa

• Chỉ sử dụng với sợi một chế độ (SMF)
• Tránh uốn cong sợi ngoài bán kính uốn cong tối thiểu
• Giữ các kết nối quang sạch để ngăn chặn sự suy giảm tín hiệu
• Theo dõi các biện pháp phòng ngừa ESD trong khi xử lý và lắp đặt
• Không hoạt động vượt quá nhiệt độ tối đa

11. Công ty giới thiệu

Starsurgecó hơn 10 năm kinh nghiệm trong ngành công nghiệp transceiver quang.thẻ mạngCác sản phẩm của chúng tôi được sử dụng trong các trung tâm dữ liệu, mạng doanh nghiệp và cơ sở hạ tầng viễn thông trên toàn thế giới.Chúng tôi duy trì lượng hàng tồn kho lớn và cung cấp giá cả cạnh tranh với hỗ trợ kỹ thuật toàn diện.
