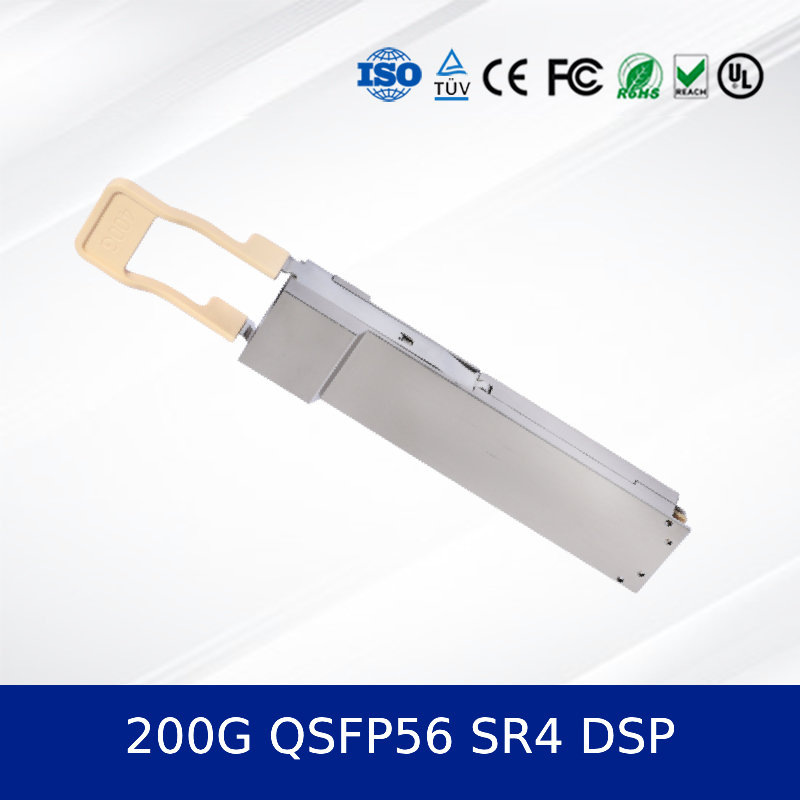

Ethernet hiệu suất cao 200G QSFP56 SR4 DSP Optical Transceiver Module New
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 200g QSFP56 SR4 DSP |
| Tài liệu: | 200G QSFP56 SR4 DSP.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50pcs |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tên: | Mô -đun thu phát quang | Mô hình không.: | CC-QSFP02SR4-12C |
|---|---|---|---|
| Hiệu suất: | 200g QSFP56 SR4 DSP | Tốc độ: | 200g |
| Đặc điểm kỹ thuật: | 400*265*100mm | Có thể cắm nóng: | Đúng |
| Cung cấp điện áp: | 3.3 v | Nhiệt độ trường hợp hoạt động: | Thương mại 0 nhiệt70 ° C; 10G cung cấp tùy chọn công nghiệp404085 ° C. |
| Quản lý / Chẩn đoán: | Tốc độ cao: CMIS Rev 5.0+ với I²C; 10G: SFF-8472 DDM với I²C. | Ứng dụng: | Ethernet trung tâm dữ liệu, HPC/Infiniband NDR, đám mây/xương sống & tàu điện ngầm, truy cập &am |
| Tuân thủ / Môi trường: | CE/FCC/UL/TUV/ROHS | Tình trạng: | Mới |
| Làm nổi bật: | 200G Optical Transceiver Module,Ethernet High-Performance Optical Transceiver Module,QSFP56 SR4 Optical Transceiver Module |
||
Mô tả sản phẩm
Mô-đun bộ thu phát quang 200g QSFP56 SR4-Kết nối trung tâm dữ liệu tốc độ cao với hiệu suất đáng tin cậy
1. Tổng quan về sản phẩm
Các200g QSFP56 SR4Mô-đun bộ thu phát quang học (Mô hình: CC-QSFP02SR4-12C) là một giải pháp quang phát sáng hiệu suất cao, hiệu suất cao được thiết kế cho trung tâm dữ liệu băng thông cao và các ứng dụng điện toán hiệu suất cao. Nó hỗ trợ 4 kênh độc lập hoạt động ở mức 26,56 GBAUD mỗi làn, cung cấp tốc độ dữ liệu tổng hợp 200G so với sợi đa phương thức OM4 cho khoảng cách lên đến 100 mét. Tuân thủ các tiêu chuẩn ngành bao gồm SFF-8679 và CMIS 5.0, mô-đun thu phát quang này đảm bảo khả năng tương tác đáng tin cậy và tính toàn vẹn tín hiệu vượt trội.
2.
- Giao diện quang học song song 4 kênh với CDR tích hợp
- Yếu tố hình thức QSFP56 có thể cắm nóng
- Lên đến 100m trên OM4 mMF và 70m trên OM3 mMF
- 850nm VCSEL và PD Mảng công nghệ
- Tiêu thụ điện năng thấp với dòng cung cấp thông thường là 1180 Ma
- Hỗ trợ điều chế PAM4
- Giao diện đầu nối APC MPO-12
- Tuân thủ phần cứng CMIS 5.0 và QSFP-DD Rev5.1
3. Công nghệ & tiêu chuẩn cốt lõi
Mô -đun bộ thu phát quang này tận dụng công nghệ mảng VCSEL và Photodiode 850nm nâng cao, điều chế PAM4 và các mạch phục hồi đồng hồ và phục hồi dữ liệu (CDR) tích hợp. Nó tuân thủ SFF-8679, CMIS 5.0, QSFP-DD MSA và các tiêu chuẩn an toàn laser IEC, đảm bảo hiệu suất mạnh mẽ và tuân thủ trong môi trường đòi hỏi.
4. Nguyên tắc làm việc
Các200g QSFP56 SR4Mô -đun chuyển đổi tín hiệu điện thành tín hiệu quang thông qua mảng VCSEL. Mỗi trong bốn làn đường hoạt động ở 26,56 GBAUD bằng cách sử dụng điều chế PAM4. Ở phía máy thu, một mảng photodiode pin và bộ khuếch đại transimpedance (TIA) chuyển đổi tín hiệu quang học đến trở lại đầu ra điện. Một MCU tích hợp quản lý các chức năng điều khiển kỹ thuật số bao gồm giao tiếp I²C, khởi tạo và hoạt động chế độ công suất thấp.
5. Ứng dụng
- Trung tâm dữ liệu kết nối và kiến trúc lá cột sống
- Các cụm điện toán hiệu suất cao (HPC)
- Cơ sở hạ tầng đám mây và mạng lưới doanh nghiệp
- Mạng lưới đào tạo AI và máy học
6. 200g QSFP56 SR4 Thông số kỹ thuật
| Tham số | Tối thiểu | TYP | Tối đa | Đơn vị |
|---|---|---|---|---|
| Tốc độ dữ liệu trên mỗi làn | - | 26,56 | - | GBAUD |
| Nhiệt độ hoạt động | 0 | 25 | 70 | ° C. |
| Cung cấp điện áp | 3.135 | 3.3 | 3.465 | V |
| Công suất đầu ra TX | -6.5 | - | 4 | DBM |
| Độ nhạy của máy thu | -8.4 | - | 4 | DBM |
7. Ưu điểm
- Mật độ cao hơn và công suất thấp hơn mỗi bit so với các thế hệ trước
- Hiệu suất TDECQ vượt trội cho tính toàn vẹn tín hiệu được cải thiện
- Được thiết kế để tương thích với các nền tảng chuyển đổi và bộ định tuyến chính
- Xây dựng mạnh mẽ và kiểm tra nghiêm ngặt đảm bảo độ tin cậy lâu dài
8. Dịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành toàn diện, giao hàng nhanh chóng và hỗ trợ kỹ thuật 24/7. Nhóm của chúng tôi cung cấp hỗ trợ tích hợp và xác minh khả năng tương thích để đảm bảo triển khai liền mạch. Giảm giá đơn hàng số lượng lớn và các tùy chọn ghi nhãn tùy chỉnh có sẵn.
9. Câu hỏi thường gặp
Q: Khoảng cách tối đa được hỗ trợ bởi mô -đun bộ thu phát quang này là bao nhiêu?
Trả lời: Nó hỗ trợ lên tới 100m trên OM4 và 70m trên sợi đa chế độ OM3.
Q: Mô -đun này có tương thích với các cổng QSFP28 không?
Trả lời: Trong khi tương thích điện, vui lòng xác minh hỗ trợ hệ thống máy chủ cho giá 200G và kết nối MPO-12.
Q: Nó có hỗ trợ giám sát chẩn đoán kỹ thuật số (DDM) không?
Trả lời: Có, thông qua giao diện I²C và tuân thủ CMIS 5.0.
10. Phòng ngừa
- Tránh tiếp xúc với tĩnh điện. Sử dụng quy trình xử lý an toàn ESD.
- Không ngắt kết nối trong hoạt động để tránh hư hỏng bộ thu phát.
- Đảm bảo các đầu nối MPO sạch để ngăn chặn sự xuống cấp liên kết quang học.
- Tuân thủ tiêu chuẩn an toàn laser loại 1. Không xem trực tiếp với các dụng cụ quang học.
11. Giới thiệu của công ty

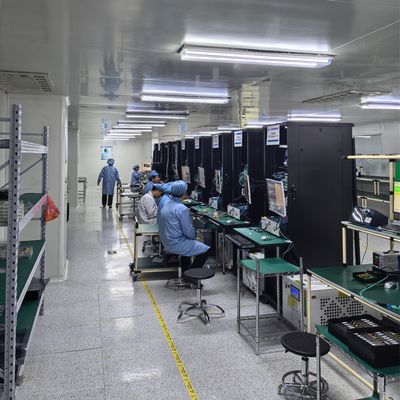

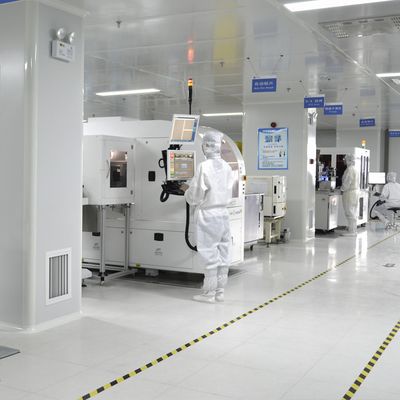

Với hơn một thập kỷ kinh nghiệm trong ngành, chúng tôi vận hành một cơ sở sản xuất quy mô lớn được hỗ trợ bởi một nhóm kỹ thuật mạnh mẽ. Chúng tôi phục vụ một khách hàng toàn cầu với một loạt các sản phẩm mạng hoàn toàn mới, bao gồm các công tắc, bộ điều hợp mạng, điểm truy cập không dây và cáp. Hàng tồn kho của chúng tôi vượt quá 10 triệu đơn vị, cho phép chúng tôi cung cấp các sản phẩm với khối lượng lớn với giá cả cạnh tranh và dịch vụ đáng tin cậy. Chúng tôi là một nhà phân phối được ủy quyền cho các thương hiệu hàng đầu như Mellanox, Ruckus, Aruba và Extreme.
