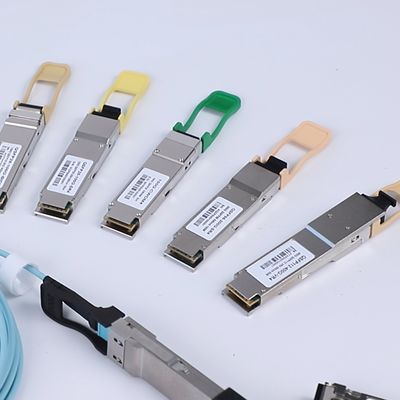

Mô-đun thu phát quang 400G QSFP-DD VR4, tầm xa 50m, PAM4, CMIS 5.0
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 400g QSFP 112 VR4 CC-QSFP04VR4-12D |
| Tài liệu: | QSFP-DD 400G VR4.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50pcs |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Làm nổi bật: | 50m Reach 400G QSFP-DD VR4,50m Reach Optical Transceiver Module |
||
Mô tả sản phẩm

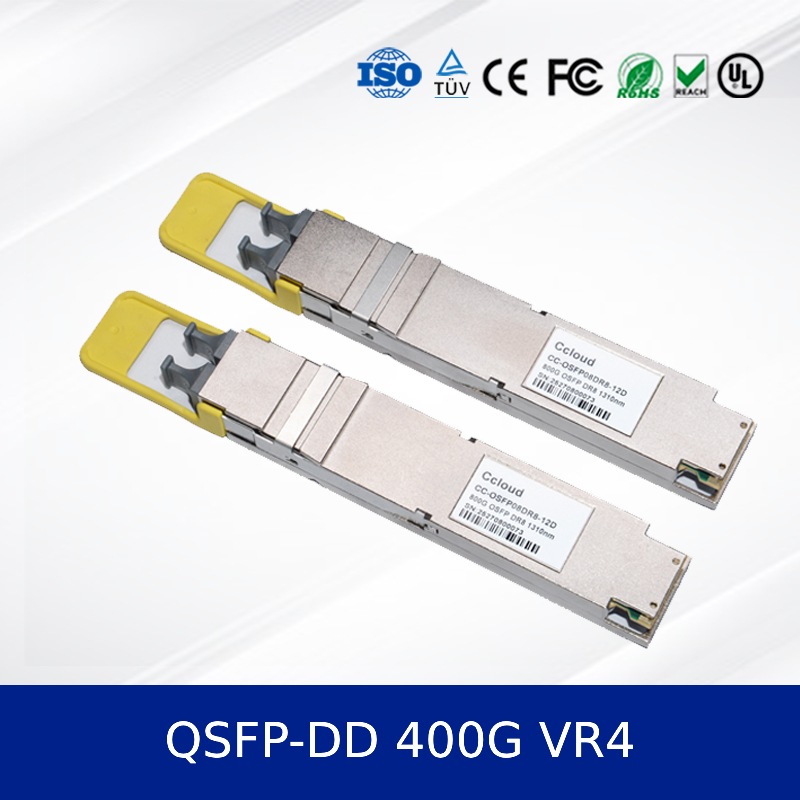

400G QSFP-DD VR4 Chiếc máy thu quang 50m Reach, PAM4, CMIS 5.0
1. Tổng quan sản phẩm
Các400G QSFP-DD VR4 máy thu quang (CC-QSFD04VR4-12D)là một mô-đun quang có hiệu suất cao, có thể cắm nóng được thiết kế cho trung tâm dữ liệu thế hệ tiếp theo và mạng máy tính hiệu suất cao.Nó hỗ trợ 400G Ethernet trên sợi đa chế độ với phạm vi lên đến 50m trên sợi OM4Máy phát sử dụngPhương pháp điều chế PAM4và phù hợp với những điều mới nhấtQSFP-DD MSAvàCMIS 5.0các tiêu chuẩn, đảm bảo khả năng tương thích rộng rãi và khả năng chống lại tương lai.
2Các đặc điểm chính
- Tốc độ truyền dữ liệu: 425 Gbps (4x 106,25 Gbps)
- Phạm vi: Tối đa 50m trên OM4 MMF
- Độ dài sóng: 850nm laser VCSEL và máy thu PIN
- Bộ kết nối MPO-12 đơn
- Tiêu thụ năng lượng thấp: ≤7W (thường)
- Các yếu tố hình thức QSFP-DD có thể cắm nóng
- Nhiệt độ hoạt động: 0 °C đến + 70 °C
- Phù hợp với RoHS 6/6
3Công nghệ & Tiêu chuẩn
Máy phát được xây dựng trênCông nghệ điều chế PAM4và hỗ trợGiao diện điện 400GAUI-8Nó hoàn toàn phù hợp với:
- IEEE 802.3db & IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- CMIS 5.0 Giao diện quản lý
- IEC/EN 60825-1 lớp an toàn laser 1
4Nguyên tắc làm việc
Mô-đun chuyển đổi tín hiệu điện 8x 53.125 GBaud thành bốn làn quang sử dụngCác mảng VCSELvàMã hóa PAM4Các tín hiệu quang được truyền qua một đầu nối MPO-12 qua sợi OM4 đa chế độ.một mảng pin photodiode chuyển đổi các tín hiệu quang trở lại dữ liệu điện với đồng hồ tích hợp và khôi phục dữ liệu (CDR).
5Ứng dụng
- Mạng trung tâm dữ liệu
- Các nhóm máy tính hiệu suất cao (HPC)
- Kết nối cơ sở hạ tầng đám mây
- Chuyển đổi lõi doanh nghiệp và tổng hợp
- AI và máy học mạng vải
6Các thông số kỹ thuật
| Parameter | Giá trị | Đơn vị |
|---|---|---|
| Tỷ lệ dữ liệu | 425 Gbps | Gbps |
| Độ dài sóng | 850 nm | nm |
| Max Reach | 50 | m |
| Bộ kết nối | MPO-12 | - |
| Tiêu thụ năng lượng | ≤7 | W |
| Nhiệt độ hoạt động | 0 đến +70 | °C |
| Phương thức điều chỉnh | PAM4 | - |
| Tuân thủ | QSFP-DD MSA, CMIS 5.0 | - |
7. Ưu điểm & Điểm bán hàng
- Tiêu thụ năng lượng thấp hơn so với cạnh tranhthẻ mạnggiải pháp
- Chẩn đoán nâng cao với giao diện quản lý CMIS 5.0
- Thiết kế mạnh mẽ hỗ trợ phạm vi nhiệt độ công nghiệp
- Tương thích ngược với các cổng QSFP28 sử dụng cáp adapter
- Các yếu tố hình thức mật độ cao lý tưởng cho việc triển khai trung tâm dữ liệu có thể mở rộng
8Dịch vụ và hỗ trợ
Tất cả các máy phát đều có bảo hành 5 năm. Chúng tôi cung cấp vận chuyển toàn cầu, hỗ trợ kỹ thuật 24/7, và đóng gói và dán nhãn tùy chỉnh. Dịch vụ OEM và ODM có sẵn cho các đơn đặt hàng hàng loạt.
9. Câu hỏi thường gặp
Hỏi: Máy truyền này có tương thích với các cổng QSFP28 không?
Đáp: Có, với cáp thoát MPO-to-MPO, nó có thể được sử dụng trong các cổng QSFP28 hỗ trợ 100G SR4.
Q: Tiêu thụ năng lượng tối đa là bao nhiêu?
A: Mô-đun tiêu thụ ≤7W trong hoạt động bình thường.
Q: Nó có hỗ trợ giám sát chẩn đoán kỹ thuật số (DDM) không?
A: Có, thông qua giao diện CMIS 5.0.
10Các biện pháp phòng ngừa
- Chỉ sử dụng với sợi OM3/OM4 đa chế độ.
- Tránh uốn cong sợi ngoài bán kính uốn cong tối thiểu.
- Đảm bảo kết nối quang sạch để ngăn chặn mất tín hiệu.
- Không vượt quá nhiệt độ hoạt động tối đa.
- Thực hiện các biện pháp phòng ngừa ESD trong khi xử lý và lắp đặt.
11. Công ty giới thiệu

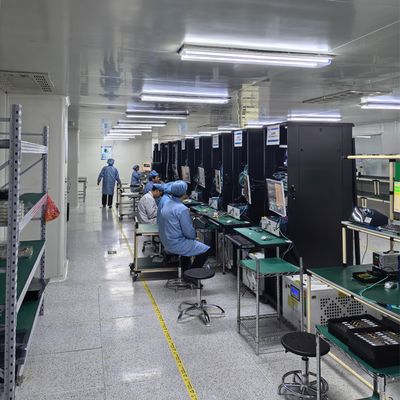

Công ty công nghệ quang điện điện đám mây Trung Quốc.có hơn 10 năm kinh nghiệm trong ngành công nghiệp phần cứng mạng. chúng tôi điều hành một nhà máy lớn với một đội ngũ kỹ thuật mạnh mẽ và cung cấp các sản phẩm từ các thương hiệu hàng đầu bao gồm Mellanox, Ruckus, Aruba,và ExtremeChúng tôi cam kết cung cấp giá cả cạnh tranh, chất lượng đáng tin cậy,và hỗ trợ kỹ thuật đầy đủ.
