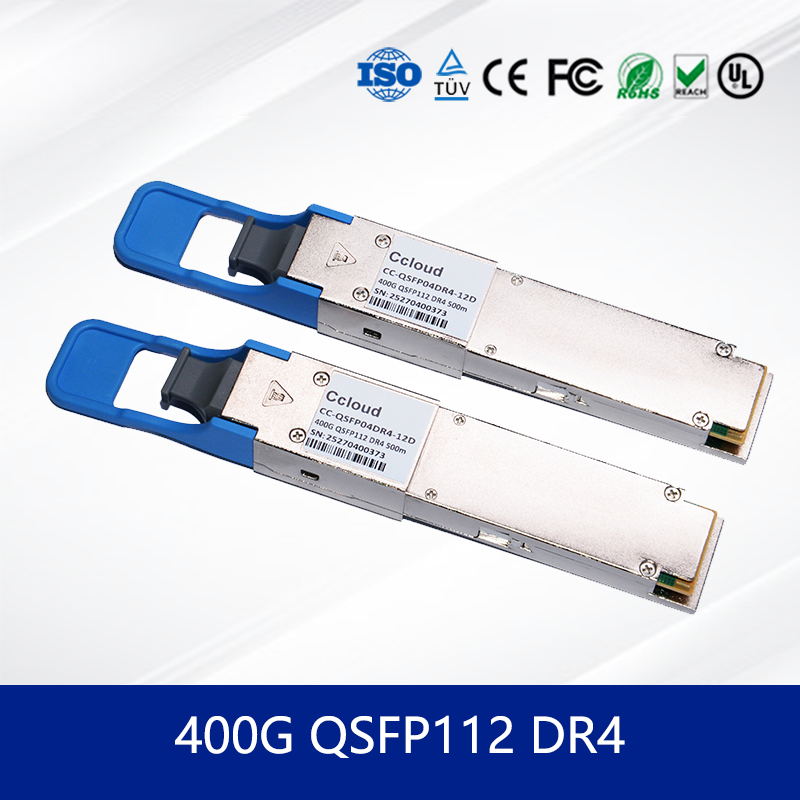

Mô-đun thu phát quang QSFP-DD 400G DR4 Single-Mode, Multi-Mode cho Mạng hiệu suất cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 400g QSFP DD DR4 CC-QSFD04DR4-12D |
| Tài liệu: | QSFP-DD 400G DR4.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
Mô tả sản phẩm
Mô-đun thu phát quang QSFP-DD DR4 400G — Tầm xa 500m, Tiêu thụ điện năng thấp, CMIS 4.0
1. Tổng quan sản phẩm QSFP-DD 400G DR4
CC-QSFD04DR4-12D là một Mô-đun thu phát quang hiệu suất cao được thiết kế cho các ứng dụng Ethernet 400G. Nó hỗ trợ cả chế độ tổng hợp 400G DR4 và chế độ breakout 4x100G trên sợi quang đơn mode lên đến 500 mét. Tuân thủ các tiêu chuẩn QSFP-DD MSA và IEEE, Mô-đun quang này cung cấp mức tiêu thụ điện năng thấp, giao diện quản lý tiên tiến và hiệu suất đáng tin cậy cho các trung tâm dữ liệu và mạng doanh nghiệp.
2. Các tính năng chính của QSFP-DD 400G DR4
- Hỗ trợ chế độ breakout 400GBASE-DR4 và 100GBASE-DR
- Đầu nối MPO-12 với mặt cuối góc 8°
- Tiêu thụ điện năng < 8W (mục tiêu)
- Nhiệt độ vỏ hoạt động: 0°C đến 70°C
- Giao diện quản lý CMIS 4.0
- Hệ số dạng QSFP-DD có thể cắm nóng
3. Công nghệ & Tiêu chuẩn QSFP-DD 400G DR4
Mô-đun tuân thủ IEEE 802.3-2022, QSFP-DD MSA và CMIS 4.0. Nó sử dụng điều chế PAM4 và tích hợp laser EA-DFB làm mát và điốt PIN quang để có tính toàn vẹn tín hiệu vượt trội. Mô-đun thu phát quang này hỗ trợ cả giao diện điện 400GAUI-8 và 100GAUI-2.
4. Nguyên tắc hoạt động
Bộ thu phát chuyển đổi tám làn điện PAM4 26,5625 GBd thành bốn kênh quang 53,125 GBd bằng cách sử dụng hộp số DSP bên trong. Ở chế độ breakout, nó hỗ trợ bốn kênh 100G độc lập. Mô-đun quang đảm bảo BER thấp với hỗ trợ FEC tích hợp.
5. Ứng dụng QSFP-DD 400G DR4
- Kết nối trung tâm dữ liệu
- Kết nối bộ chuyển mạch và bộ định tuyến
- Mạng điện toán hiệu năng cao
- Cơ sở hạ tầng đám mây
6. Thông số kỹ thuật QSFP-DD 400G DR4
| Thông số | Giá trị |
|---|---|
| Tốc độ dữ liệu | 400G (breakout 4x100G) |
| Bước sóng | 1304.5–1317.5 nm |
| Khoảng cách tối đa | 500m trên SMF |
| Đầu nối | MPO-12 |
| Tiêu thụ điện năng | < 8W |
| Hệ số dạng | QSFP-DD |
7. Ưu điểm
- Thiết kế tiêu thụ điện năng thấp giúp giảm chi phí vận hành
- Tương thích ngược với các cổng QSFP28 và QSFP+
- Độ tin cậy cao với laser EA-DFB làm mát
- Quản lý mạnh mẽ thông qua CMIS 4.0
8. Dịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành 3 năm, vận chuyển toàn cầu và hỗ trợ kỹ thuật 24/7. Cấu hình tùy chỉnh và chiết khấu đơn hàng số lượng lớn có sẵn.
9. Câu hỏi thường gặp
Hỏi: Mô-đun này có tương thích với các cổng QSFP28 không?
Đáp: Có, hệ số dạng QSFP-DD tương thích về mặt cơ học và điện với QSFP28 và QSFP+.
Hỏi: Tốc độ dữ liệu tối đa trên mỗi kênh là bao nhiêu?
Đáp: Mỗi kênh hỗ trợ 106,25 Gb/s ở chế độ quang và 53,125 Gb/s ở chế độ điện.
Hỏi: Nó có hỗ trợ FEC không?
Đáp: Có, nó yêu cầu FEC phía máy chủ dựa trên RS(544,514) để sửa lỗi.
10. Các biện pháp phòng ngừa
- Tránh uốn cong sợi quang vượt quá bán kính uốn cong tối thiểu
- Đảm bảo xử lý ESD thích hợp trong quá trình cài đặt
- Vận hành trong phạm vi nhiệt độ và điện áp quy định
- Sử dụng thiết bị và phần sụn máy chủ tương thích
11. Giới thiệu về công ty

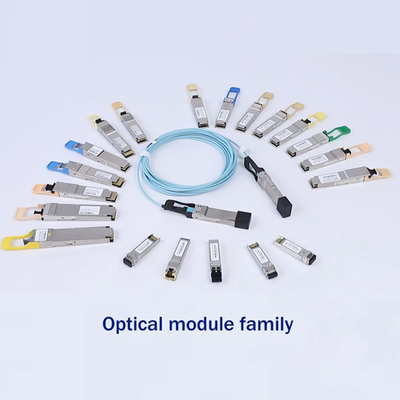

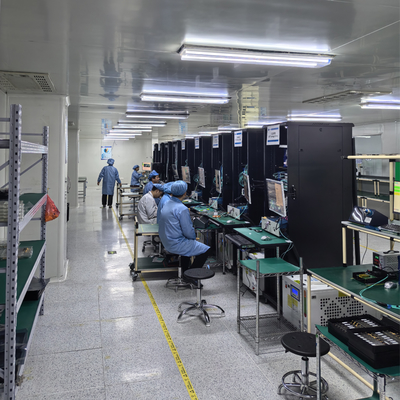

Với hơn một thập kỷ kinh nghiệm trong ngành, chúng tôi vận hành một cơ sở sản xuất lớn được hỗ trợ bởi một đội ngũ kỹ thuật vững mạnh. Chúng tôi hợp tác với các thương hiệu hàng đầu bao gồm Mellanox, Ruckus, Aruba và Extreme. Danh mục sản phẩm của chúng tôi bao gồm bộ chuyển mạch mạng, bộ điều hợp, điểm truy cập không dây, bộ điều khiển và cáp. Chúng tôi duy trì hàng tồn kho trị giá 10 triệu đô la để đảm bảo giao hàng nhanh chóng và cung cấp giá cả cạnh tranh cùng với hỗ trợ khách hàng và kỹ thuật 24/7. Đội ngũ bán hàng và kỹ thuật chuyên nghiệp của chúng tôi đã tạo dựng được danh tiếng đáng tin cậy trên thị trường toàn cầu.
