Mô-đun thu phát quang 800G OSFP SR8 Tốc độ cao, Tiêu thụ điện năng thấp, Tuân thủ MSA
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | own |
| Chứng nhận: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Số mô hình: | 800g OSFP SR8 |
| Tài liệu: | CC-OSFP08SR8-12D_800G OSFP ...27.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 50pcs |
|---|---|
| Giá bán: | Face to face/bulk price |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Hàng hóa hàng hóa 3-7 ngày; Tùy chỉnh 2-4 tuần |
| Điều khoản thanh toán: | T/t |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tên: | Mô -đun thu phát quang | Mô hình không.: | CC-OSFP08SR8-12D |
|---|---|---|---|
| Hiệu suất: | 800g OSFP SR8 | Tốc độ: | 800g |
| Đặc điểm kỹ thuật: | 400*265*100mm | Có thể cắm nóng: | Đúng |
| Cung cấp điện áp: | 3.3 v | Nhiệt độ trường hợp hoạt động: | Thương mại 0 nhiệt70 ° C; 10G cung cấp tùy chọn công nghiệp404085 ° C. |
| Quản lý / Chẩn đoán: | Tốc độ cao: CMIS Rev 5.0+ với I²C; 10G: SFF-8472 DDM với I²C. | Ứng dụng: | Ethernet trung tâm dữ liệu, HPC/Infiniband NDR, đám mây/xương sống & tàu điện ngầm, truy cập &am |
| Tuân thủ / Môi trường: | CE/FCC/UL/TUV/ROHS | Tình trạng: | Mới |
| Làm nổi bật: | Mô-đun máy thu quang phù hợp với MSA,Mô-đun thu phát quang tốc độ cao,Mô-đun máy thu quang OSFP SR8 |
||
Mô tả sản phẩm

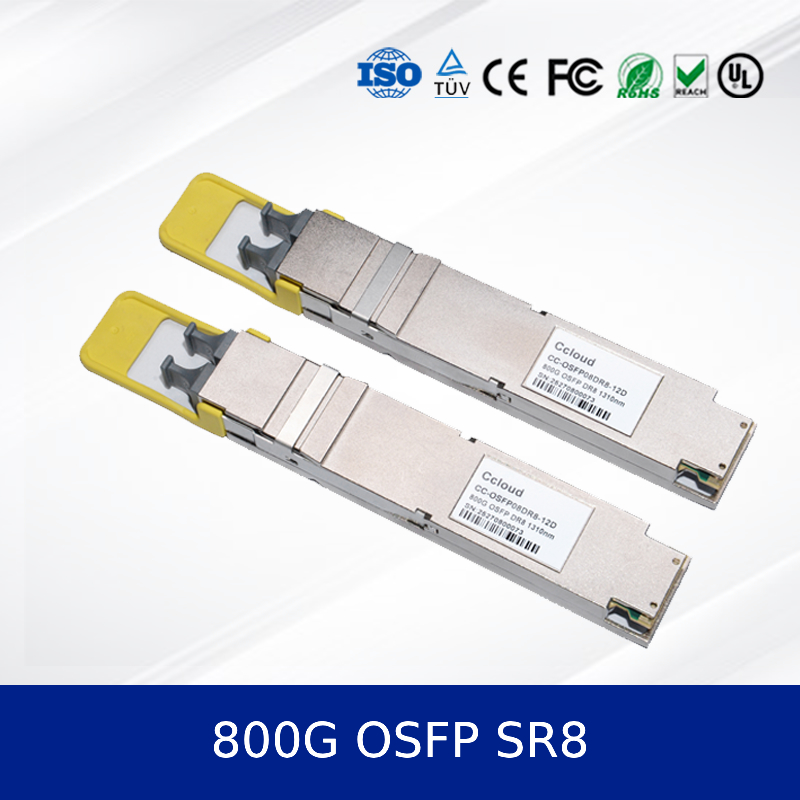

Bộ thu phát quang 800G OSFP SR8 — Tốc độ cao, Tiêu thụ điện năng thấp, Tuân thủ MSA
1. Tổng quan sản phẩm
800G OSFP SR8 mô-đun thu phát quang được thiết kế cho các trung tâm dữ liệu băng thông cao và môi trường điện toán hiệu năng cao. Nó hỗ trợ các ứng dụng Ethernet 800G và InfiniBand NDR qua sợi quang đa mốt với khoảng cách lên đến 100m trên OM4. Tuân thủ các tiêu chuẩn công nghiệp, mô-đun có thể cắm nóng này có mức tiêu thụ điện năng thấp và hiệu suất mạnh mẽ.
2. Các tính năng chính
- Kiểu dáng OSFP có thể cắm nóng với đầu nối MPO-12 APC kép
- Tuân thủ OSFP MSA, IEEE P802.3db/D3.0 và IEEE P802.3ck
- Hỗ trợ CMIS Rev 5.0+ để quản lý nâng cao
- Mức tiêu thụ điện năng tối đa: 17W (1.5W ở chế độ công suất thấp)
- Khoảng cách: 70m trên OM3, 100m trên sợi quang đa mốt OM4
- Chẩn đoán kỹ thuật số thông qua giao diện I2C
3. Công nghệ & Tiêu chuẩn
Mô-đunquang học này sử dụng điều chế PAM4 với tốc độ báo hiệu trên mỗi làn là 53.125 GBd. Nó tuân thủ thông số kỹ thuật OSFP MSA Type2 và hỗ trợ Thông số kỹ thuật giao diện quản lý chung (CMIS) Rev 5.0 trở lên để tích hợp và giám sát liền mạch.
4. Nguyên tắc hoạt động
Bộ thu phát chuyển đổi tín hiệu điện từ hệ thống máy chủ thành tín hiệu quang bằng cách sử dụng các mảng VCSEL, truyền qua tám làn sợi quang song song. Ở phía nhận, nó chuyển đổi tín hiệu quang đến trở lại thành dữ liệu điện bằng cách sử dụng các điốt quang tích hợp, đảm bảo giao tiếp tốc độ cao, độ trễ thấp.
5. Ứng dụng
- Kết nối InfiniBand NDR
- Mạng Ethernet 800G SR8 với FEC
- Ứng dụng breakout 8x100GbE
- Kiến trúc spine-leaf trung tâm dữ liệu
- Cụm điện toán hiệu năng cao
6. Thông số kỹ thuật
| Thông số | Tối thiểu | Điển hình | Tối đa | Đơn vị |
|---|---|---|---|---|
| Nhiệt độ hoạt động | 0 | — | 70 | °C |
| Điện áp cung cấp | 3.135 | 3.3 | 3.465 | V |
| Tiêu thụ điện năng | — | — | 17 | W |
| Công suất đầu ra Tx (trên mỗi làn) | -4.6 | — | 4.0 | dBm |
| Độ nhạy Rx (trên mỗi làn) | — | — | -4.6 | dBm |
7. Ưu điểm
- Tiêu thụ điện năng thấp hơn so với các mô-đun thu phát quang
- cạnh tranh
- Đầu nối MPO-12 kép cho phép tích hợp dễ dàng và mật độ cổng cao
- Chẩn đoán kỹ thuật số nâng cao để giám sát và quản lý theo thời gian thực
Được thiết kế để tương thích với các nền tảng bộ định tuyến và chuyển mạch chính
8. Dịch vụ & Hỗ trợ
Chúng tôi cung cấp bảo hành 3 năm, vận chuyển toàn cầu và hỗ trợ kỹ thuật 24/7. Đội ngũ của chúng tôi cung cấp hỗ trợ tích hợp và cấu hình tùy chỉnh theo yêu cầu.
9. Câu hỏi thường gặp
Q: Khoảng cách tối đa được hỗ trợ là bao nhiêu?
A: Lên đến 70m trên OM3 và 100m trên sợi quang đa mốt OM4.
Q: Mô-đun này có tương thích với các chế độ breakout 100G không?
A: Có, nó hỗ trợ các ứng dụng breakout 8x100GbE.
Q: Phạm vi nhiệt độ hoạt động là bao nhiêu?
A: Nhiệt độ hoạt động của vỏ từ 0°C đến 70°C.
- 10. Thận trọng
- Đảm bảo xử lý ESD thích hợp trong quá trình cài đặt.
- Chỉ sử dụng các công cụ làm sạch đã được phê duyệt cho đầu nối MPO.
- Xác minh khả năng tương thích của hệ thống máy chủ trước khi triển khai.
Tránh uốn cong sợi quang vượt quá bán kính uốn cong tối thiểu.

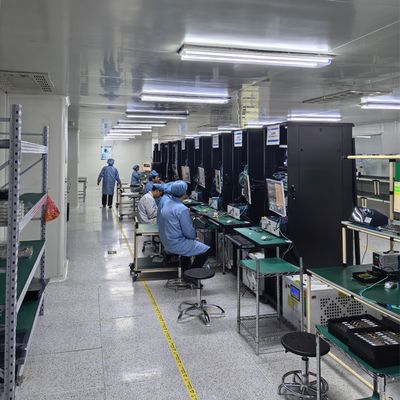

11. Giới thiệu công tyChina Cloud Electro Optics Technology Co., Ltd. có hơn một thập kỷ kinh nghiệm trong ngành phần cứng mạng. Với một cơ sở sản xuất lớn và một đội ngũ R&D mạnh, chúng tôi chuyên về các mô-đun quang học
