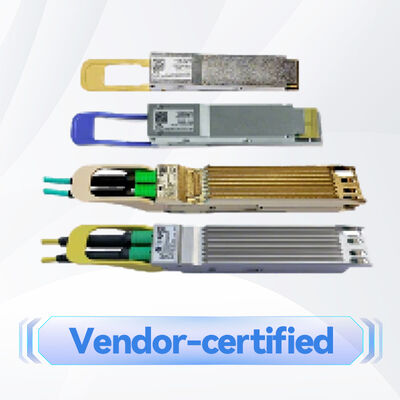

Bộ thu phát OSFP 800G SR8 cho Switch Quantum-2 & Spectrum-4 MMA4Z00-NS 50m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | Bộ thu phát quang Mellanox MMA4Z00-NS |
| Tài liệu: | MMA4Z00-NS.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | sẵn có: | Cổ phần |
|---|---|---|---|
| Công nghệ: | Infiniband và Ethernet | Tốc độ tối đa: | 800gb/s |
| Chiều dài: | 50M | Phạm vi nhiệt độ: | 0°C đến +70°C |
| Làm nổi bật: | Bộ thu phát SR8 800g OSFP,Bộ thu phát Nvidia Quantum-2,Bộ thu phát OSFP với phạm vi 50m |
||
Mô tả sản phẩm

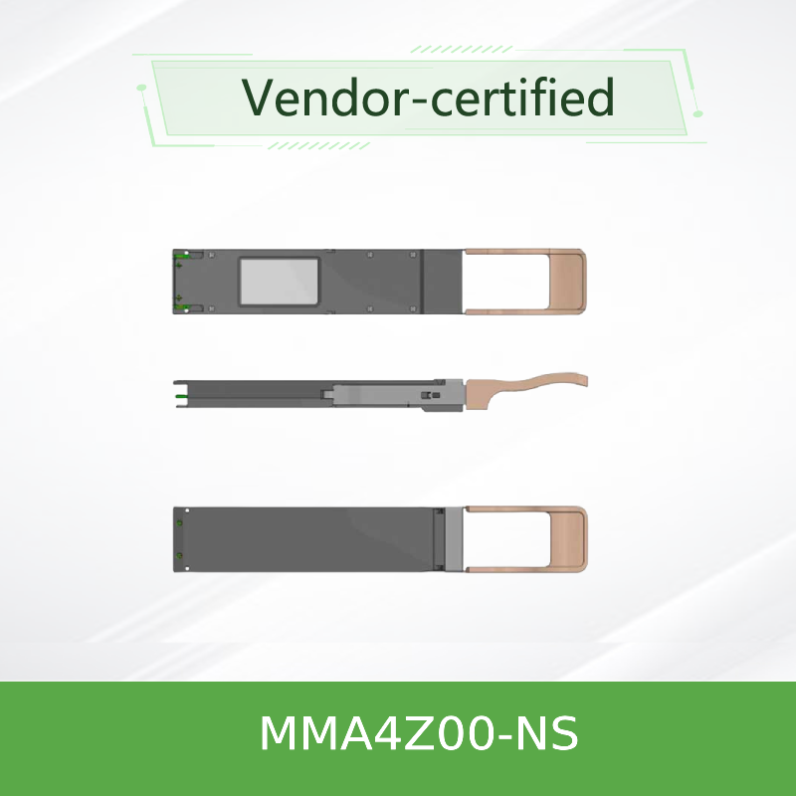

NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 Bộ thu đa chế độ
2 × 400Gb/s 8-Channel 100G-PAM4 Optical Module cho Quantum-2 & Spectrum-4 Switches
Tổng quan sản phẩm
CácNVIDIA MMA4Z00-NSlà một máy thu song song đa chế độ 800Gb/s Twin-port OSFP SR8 tích hợp hai động cơ máy thu 400Gb/s độc lập vào một yếu tố hình dạng OSFP duy nhất.Nó sử dụng hai kết nối quang MPO‐12/APC 4 kênh, mỗi hỗ trợ 400Gb / s trên 100G-PAM4 điều chế. Thiết kế sáng tạo này cho phép 64 cổng 400Gb / s trong một 32 lồng Quantum-2 chuyển đổi, cung cấp mật độ chuyển đổi chưa từng có.Phần mềm máy thu phát tự động hỗ trợ cả InfiniBand NDR và giao thức 400GbE dựa trên chuyển đổi máy chủ. Có sẵn trong các biến thể pin-top (đổi mát bằng không khí) và flat-top (DGX H100 / làm mát bằng chất lỏng).
Các đặc điểm chính
- Tỷ lệ dữ liệu:800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 lanes
- Hỗ trợ giao thức:InfiniBand NDR, 400GbE (tự phát hiện)
- Giao diện quang học:Hai đầu nối MPO‐12/APC (4-ch mỗi đầu nối)
- Độ dài sóng:850nm VCSEL
- Tầm tiếp cận:50m OM4 / 30m OM3
- Tiêu thụ năng lượng:17W tối đa (15W điển hình) / 2W ngủ năng lượng thấp
- Có thể cắm nóng:Các yếu tố hình thức OSFP, phù hợp với OSFP MSA
- Quản lý:CMIS 4.0 phù hợp, giao diện I2C
- Chẩn đoán số:DDM cho nhiệt độ, điện áp, thiên vị, sức mạnh Tx/Rx
- Tuân thủ:RoHS, lớp 1M an toàn laser
Công nghệ & Thiết kế
MMA4Z00-NS là một sự đổi mới chính của NVIDIA cho phép hai động cơ thu phát 400G độc lập trong một vỏ OSFP duy nhất.Điều này đạt được thông qua một sự sắp xếp kết nối dọc được cấp bằng sáng chế chứa hai kết nối quang MPO‐12/APC trong yếu tố hình dạng OSFPMỗi động cơ hỗ trợ 4 làn sóng điều chế 100G-PAM4 bằng công nghệ VCSEL 850nm.trong khi biến thể flat-top được thiết kế cho các hệ thống DGX H100 Cedar-7 và môi trường làm mát bằng chất lỏng. Máy thu hỗ trợ cân bằng Tx thích nghi, biên độ đầu ra Rx có thể lập trình và chẩn đoán kỹ thuật số toàn diện với các chế độ generator / checker và loopback PRBS.
Các hoạt động đặc trưng
- Chuyển đổi sang chuyển đổi (800G):Kết nối hai bộ chuyển đổi Quantum‐2 hoặc Spectrum‐4 với tốc độ 800Gb/s bằng hai cáp sợi MFP7E10 thẳng.
- Chuyển sang hai bộ chuyển đổi 400G:Kết nối với hai bộ chuyển đổi ConnectX‐7/OSFP hoặc BlueField‐3/QSPP112 ở 400G mỗi chiếc bằng cáp thẳng.
- Bộ chuyển đổi 200G chuyển sang bốn bộ điều chỉnh:Sử dụng MFP7E20 1: 2 cáp phân tách để kết nối với bốn bộ chuyển đổi 200G, với giảm điện năng tự động trong các máy thu 400G.
- Tích hợp DGX H100:Phiên bản flat-top kết nối các hệ thống GPU Cedar‐7 với các công tắc Quantum‐2 hoặc Spectrum‐4.
- Chuyển đổi sang chuyển đổi (2 × 400G):Đường dẫn hai sợi đến các công tắc khác nhau cho các liên kết 400G kép.
Khả năng tương thích
Chuyển đổi:NVIDIA Quantum‐2 (InfiniBand NDR), Spectrum‐4 (Ethernet 400G) - cả hai đều yêu cầu vỏ OSFP trên vây để hoạt động làm mát bằng không khí.
Bộ điều hợp / DPU:ConnectX‐7/OSFP, ConnectX‐7/QSFP112, BlueField‐3/QSFP112.
Cáp sợi được khuyến cáo:MFP7E10 (trực, 4‐ch đến 4‐ch) và MFP7E20 (1:2 splitter, 4‐ch đến 2×2‐ch) - cả hai đều là loại B chéo với MPO‐12/APC.
Quy tắc quan trọng:Cả hai sợi trong một máy thu nối hai cổng phải là cùng một loại (cả hai thẳng hoặc cả hai phân tách) - không thể được trộn lẫn.
Giao thức:Tự động phát hiện InfiniBand NDR hoặc 400GbE dựa trên giao thức chuyển đổi.
Thông số kỹ thuật
| Parameter | Giá trị |
|---|---|
| Loại sản phẩm | Máy truyền đa chế độ OSFP SR8 800G Twin-port |
| Hình thức yếu tố | OSFP (các biến thể có vòm hoặc vòm phẳng) |
| Tỷ lệ dữ liệu | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| Máy kết nối quang học | Hai MPO‐12/APC (mỗi kênh 4 kênh) |
| Sợi hoạt tính theo cảng | 8 (4 TX + 4 RX) mỗi đầu nối MPO |
| Độ dài sóng | 850nm VCSEL |
| Phạm vi (OM4) | Tối đa 50m (với 2 tấm vá) |
| Phạm vi (OM3) | Tối đa 30m (với 2 tấm vá) |
| Điện áp cung cấp | 3.3V (3.135V - 3.465V) |
| Sức mạnh tối đa (hoạt động) | 17W tối đa (15W điển hình) |
| Chế độ năng lượng thấp | 2W tối đa |
| Nhiệt độ khoang hoạt động | 0 °C đến 70 °C |
| Nhiệt độ lưu trữ | -40 °C đến 85 °C |
| Giao diện quản lý | I2C (hợp với CMIS 4.0) |
| Chẩn đoán số | Temp, Vcc, bias, Tx/Rx công suất mỗi làn đường |
| An toàn laser | Lớp 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Số mẫu | MMA4Z00-NS |
Phiên bản Finned-top dành cho các công tắc Quantum‐2/Spectrum‐4 làm mát bằng không khí. Phiên bản Flat-top (MMA4Z00-NS‐FLT) dành cho các hệ thống DGX H100 Cedar‐7 và làm mát bằng chất lỏng.
Hướng dẫn lựa chọn
| Số phần đặt hàng | Mô tả | Hình thức yếu tố | Trên |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, đa chế độ, MPO‐12/APC, 850nm, 50m | OSFP | Bạch tuộc |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, đa chế độ, MPO‐12/APC, 850nm, 50m | OSFP | Đơn giản |
| MMA4Z00-NS400 | 400G OSFP SR4, cổng duy nhất (đối với bộ điều hợp ConnectX-7/OSFP) | OSFP | Đơn giản |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (đối với ConnectX‐7/QSFP112 & BlueField‐3) | QSFP112 | -- |
MMA4Z00-NS (có vây) được yêu cầu cho các công tắc làm mát bằng không khí Quantum‐2 và Spectrum‐4.
Ưu điểm
- Mật độ không có đối thủ:64 cổng 400Gb / s trong một bộ chuyển đổi Quantum-2 32 lồng - mật độ 2 lần so với thiết kế thông thường.
- Việc triển khai linh hoạt:Hỗ trợ chuyển đổi sang chuyển đổi (800G), chuyển đổi sang chuyển đổi (2×400G) và chuyển đổi sang chuyển đổi (4×200G) với cáp chia.
- Không hiểu thủ tục:Tự động phát hiện InfiniBand hoặc Ethernet, đơn giản hóa hàng tồn kho và hậu cần.
- Hiệu quả năng lượng:Chế độ ngủ năng lượng thấp 2W và giảm năng lượng 200G tự động ở phía máy thu.
- Cáp đa năng:Hỗ trợ các cáp thẳng hoặc chia với sự lựa chọn chiều dài độc lập (cả hai cáp phải là cùng một loại).
- Độ tin cậy đã được chứng minh:NVIDIA xác nhận hệ thống từ đầu đến cuối đảm bảo hiệu suất tối ưu.
Dịch vụ & Hỗ trợ
Là một đối tác được ủy quyền của NVIDIA, Hong Kong Starsurge Group cung cấp:
- Tư vấn kỹ thuật trước bán hàng cho thiết kế kết nối quang 800G/400G.
- Logistics toàn cầu với theo dõi thời gian thực và hỗ trợ thông quan.
- Bảo hành phần cứng tiêu chuẩn của NVIDIA.
- Tư vấn về phần mềm cứng / tương thích cho nền tảng Quantum‐2 và Spectrum‐4.
- Hỗ trợ đa ngôn ngữ (tiếng Anh, tiếng Trung, tiếng Quảng Đông) qua email hoặc điện thoại.
Câu hỏi thường gặp
Hỏi: Sự khác biệt giữa các biến thể trên vây và trên vây là gì?
A: Fined-top (MMA4Z00-NS) dành cho các công tắc Quantum‐2 và Spectrum‐4 làm mát bằng không khí với dòng không khí giảm.
Hỏi: Tôi có thể sử dụng dây thẳng và dây phân tách cùng nhau trong cùng một máy thu?
A: Không. Cả hai cổng sợi trong một máy thu OSFP hai cổng phải sử dụng cùng một loại cáp - hoặc cả hai thẳng (MFP7E10) hoặc cả hai chia (MFP7E20).
Hỏi: Tầm tiếp cận tối đa của bộ phát tín hiệu này là bao nhiêu?
A: 50m trên sợi đa phương thức OM4 (với hai nối bảng vá) hoặc 30m trên OM3.
Hỏi: Mô-đun này có thể được sử dụng trong các bộ chuyển đổi ConnectX‐7 không?
A: Không. Đây là một máy thu chuyển chuyển đổi hai cổng. Đối với các bộ điều hợp ConnectX‐7, sử dụng các máy thu OSFP (MMA4Z00‐NS400) hoặc QSFP112 (MMA1Z00‐NS400) một cổng.
Các biện pháp phòng ngừa khi sử dụng
Cảnh báo an toàn laser:Sử dụng trang thiết bị bảo vệ mặt khi xử lý sản phẩm này và giữ ánh sáng laser ra khỏi mắt và mặt.
- Giữ nắp bụi trên cả hai đầu nối quang học bất cứ khi nào các cáp sợi không được kết nối.
- Luôn luôn làm sạch cả thùng tiếp nhận và đầu nối cáp trước khi chèn - 80% các vấn đề liên kết liên quan đến đầu nối quang dơ bẩn.
- Theo dõi các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý.
- Không áp dụng chất lỏng cho các đầu nối quang học; sử dụng các công cụ và phương pháp làm sạch được phê duyệt.
- Chỉ sử dụng cáp sợi được cung cấp bởi NVIDIA hoặc đủ điều kiện (dòng MFP7E10/MFP7E20).
- Cả hai dây cáp nên có chiều dài gần như giống nhau để tránh sự không phù hợp về độ trễ (4,5ns / m).
- Đảm bảo mô-đun được chèn đầy đủ và khóa để ngăn ngừa các vấn đề về nhiệt và kết nối.
Về Tập đoàn Hong Kong Starsurge
Hồng Kông Starsurge Group Co., Limitedlà một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.Các điểm truy cập không dây, bộ điều khiển, cáp và mô-đun quang học. đội bán hàng và kỹ thuật có kinh nghiệm của chúng tôi hỗ trợ các ngành công nghiệp đa dạng như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp.Chúng tôi cung cấp các giải pháp tùy chỉnh, hậu cần toàn cầu và hỗ trợ đa ngôn ngữ - tất cả đều được xây dựng dựa trên cam kết khách hàng đầu tiên về độ tin cậy, hiệu suất và khả năng mở rộng.
Những sự thật chính
| Số phần: | MMA4Z00-NS |
| Các yếu tố hình thức: | OSFP (pin-top) |
| Tỷ lệ dữ liệu: | 800G (2×400G) |
| Bộ kết nối: | 2× MPO‐12/APC |
| Tầm tiếp cận: | 50m OM4 / 30m OM3 |
| Độ dài sóng: | 850nm VCSEL |
| Sức mạnh: | 17W tối đa / 2W ngủ |
| Ứng dụng: | Quantum-2, Spectrum-4 |
Danh sách kiểm tra người mua
- Chứng minh công tắc của bạn hỗ trợ các máy thu hai cổng OSFP (Quantum‐2 hoặc Spectrum‐4).
- Chọn biến thể trên chính xác: pin-top cho các công tắc làm mát bằng không khí, flat-top cho DGX / làm mát bằng chất lỏng.
- Chọn loại cáp: thẳng (MFP7E10) cho 400G mỗi cổng hoặc chia (MFP7E20) cho 200G mỗi cổng.
- Đảm bảo cả hai cáp đều giống nhau (cả hai đều thẳng hoặc cả hai đều chia).
- Kiểm tra nhà máy sợi là OM3 hoặc OM4 với các đầu nối MPO‐12/APC.
- Kiểm tra các yêu cầu về nhiệt độ môi trường xung quanh của công tắc (tối đa 35 °C với tất cả các quạt, 30 °C với lỗi quạt).
- Xác nhận giao thức: InfiniBand NDR hoặc 400GbE (tự phát hiện).
