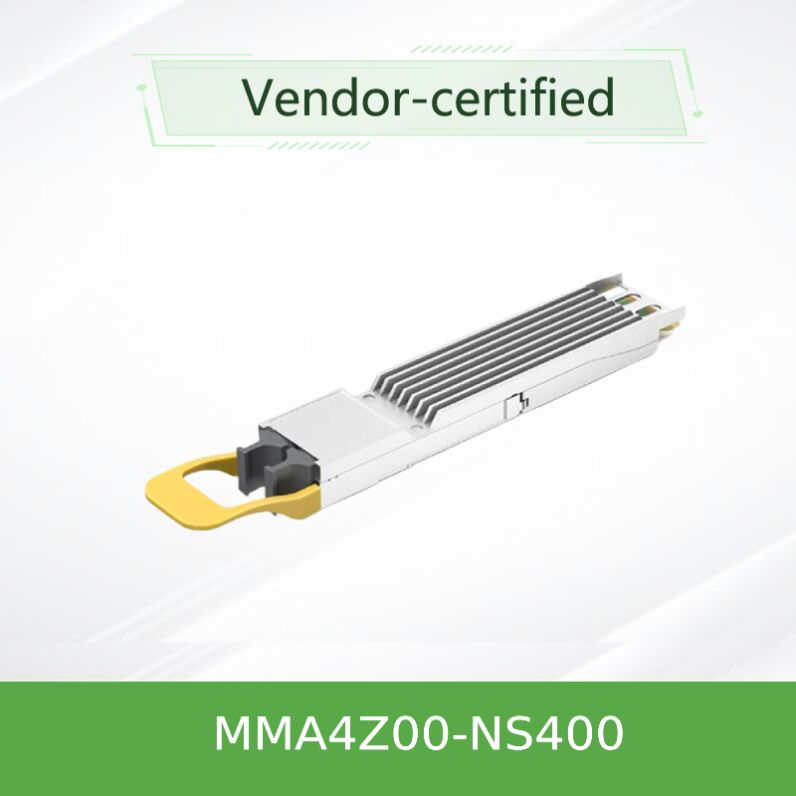

Bộ thu phát đa chế độ OSFP SR4 NVIDIA MMA4Z00-NS400 400Gb/s
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MMA4Z00-NS400 |
| Tài liệu: | MMA4Z00-NS400.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | sẵn có: | Cổ phần |
|---|---|---|---|
| Công nghệ: | Infiniband và Ethernet | Tốc độ tối đa: | 800gb/s |
| Chiều dài: | 50m | Phạm vi nhiệt độ: | 0°C đến +70°C |
| Tên: | Bộ thu phát quang EMLLANOX MMA4Z00-NS400 400GB/s OSFP 400GB/S. | Từ khóa: | Bộ thu phát quang Mellanox |
| Làm nổi bật: | NVIDIA 400Gb / s OSFP máy thu,Bộ thu đa chế độ OSFP SR4,Nvidia máy thu quang với bảo hành |
||
Mô tả sản phẩm
NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 Bộ thu đa chế độ
Mô-đun quang InfiniBand/Ethernet 400G NDR Cổng đơn cho ConnectX-7, MPO-12/APC, Phạm vi 50m trên Sợi OM4
NVIDIA MMA4Z00-NS400
NVIDIA MMA4Z00-NS400 là bộ thu đa chế độ OSFP SR4 cổng đơn 400Gb/s được thiết kế cho bộ điều hợp NVIDIA ConnectX-7 và các switch Quantum-2 / Spectrum-4. Nó hỗ trợ cả hai giao thức InfiniBand và Ethernet với khả năng phát hiện giao thức tự động. Sử dụng 4 kênh điều chế PAM4 100G, nó cung cấp phạm vi lên đến 50 mét trên sợi đa chế độ OM4 thông qua một đầu nối MPO-12/APC duy nhất. Thiết kế phẳng tích hợp với bộ tản nhiệt trên lồng ConnectX-7 để có hiệu suất nhiệt tối ưu.
Tổng quan sản phẩm
MMA4Z00-NS400 là một thành phần quan trọng trong hệ sinh thái 400G InfiniBand và Ethernet đầu cuối của NVIDIA. Nó được thiết kế đặc biệt để sử dụng với các bộ điều hợp kênh máy chủ (HCA) dựa trên OSFP ConnectX-7 và kết nối với các bộ thu OSFP cổng kép trong các switch NVIDIA Quantum-2 hoặc Spectrum-4. Mô-đun có 4 kênh truyền và nhận độc lập sử dụng công nghệ VCSEL 850nm. Khi kết hợp với cáp sợi quang bộ chia 1:2 (dòng MFP7E20), chỉ hai kênh được kích hoạt, tự động giảm tốc độ xuống 200Gb/s (NDR200) và giảm mức tiêu thụ điện năng xuống 5,5W. Bộ thu tuân thủ CMIS 4.0 và hỗ trợ giám sát chẩn đoán kỹ thuật số (DDM) nâng cao.
Các tính năng chính
- Hỗ trợ hai giao thức:Hoạt động liền mạch trong cả môi trường InfiniBand (NDR) và Ethernet (400GbE) với khả năng phát hiện giao thức tự động.
- Quang tốc độ cao:4 kênh điều chế PAM4 100G với mảng VCSEL 850nm.
- Phạm vi mở rộng:50 mét trên sợi đa chế độ OM4, 30 mét trên OM3.
- Khả năng mở rộng công suất thông minh:Tự động giảm công suất từ 8,5W xuống 5,5W khi hoạt động ở chế độ 200G (chế độ 2 kênh).
- Thiết kế OSFP phẳng:Tối ưu hóa cho quản lý nhiệt với bộ tản nhiệt trên lồng bộ điều hợp ConnectX-7.
- Đầu nối đánh bóng góc:MPO-12/APC (vỏ màu xanh lá cây) giảm thiểu phản xạ ngược; không tương thích với đầu nối UPC (màu xanh lam).
- Chẩn đoán toàn diện:Hỗ trợ giám sát công suất Tx/Rx, dòng điện thiên vị, điện áp và nhiệt độ thông qua DDM.
- Tuân thủ quy định:An toàn laser loại 1, tuân thủ RoHS, tuân thủ OSFP MSA và CMIS 4.0.
Công nghệ quang & điện
MMA4Z00-NS400 sử dụng công nghệ điều chế PAM4 100G mỗi làn. Giao diện máy chủ điện bao gồm 8 cặp vi sai (4 Tx, 4 Rx) hoạt động ở tốc độ 53,125 Gbaud. Động cơ quang sử dụng VCSEL 850nm với trình điều khiển tích hợp và mảng TIA. Mô-đun bao gồm cân bằng đầu vào Tx thích ứng, biên độ đầu ra Rx có thể lập trình và điều chỉnh trước/sau tiền tố để tối ưu hóa tính toàn vẹn tín hiệu. Bộ tạo và bộ kiểm tra PRBS tích hợp cho phép xác thực liên kết trong hệ thống mà không cần thiết bị kiểm tra bên ngoài.
Triển khai & Trường hợp sử dụng điển hình
- Liên kết 400G từ Switch đến HCA:Kết nối switch Quantum-2 hoặc Spectrum-4 (sử dụng bộ thu cổng kép) với bộ điều hợp OSFP ConnectX-7 thông qua cáp sợi quang MFP7E10 thẳng.

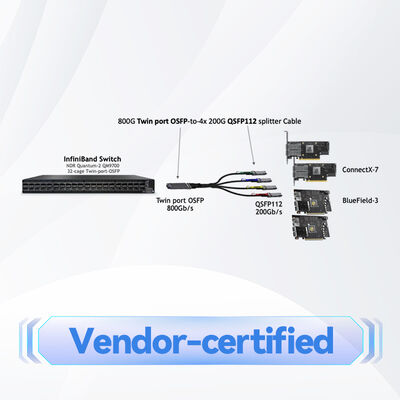

- Cấu hình Fan-Out 200G:Sử dụng cáp bộ chia 1:2 MFP7E20 để kết nối một bộ thu switch cổng kép với bốn bộ điều hợp ConnectX-7 hoạt động ở tốc độ 200Gb/s mỗi bộ.
- Liên kết Uplink từ Switch đến Switch:Kết nối trực tiếp với các bộ thu cổng kép trong các switch để tổng hợp 400G hoặc 800G.
- Các cụm AI mật độ cao:Cho phép kết nối băng thông cao, độ trễ thấp trong môi trường tăng tốc GPU với DPU BlueField-3 (qua bộ điều hợp QSFP112).
Lưu ý: Mô-đun OSFP này không tương thích với DPU BlueField-3, yêu cầu yếu tố hình thức QSFP112.
Khả năng tương thích
- Bộ điều hợp:Bộ điều hợp kênh máy chủ dựa trên OSFP NVIDIA ConnectX-7.
- Switch:Switch InfiniBand Quantum-2 NVIDIA (với OSFP cổng kép), Switch Ethernet Spectrum-4 NVIDIA.
- Cáp sợi quang:Dòng NVIDIA MFP7E10 (thẳng, MPO/APC 4 kênh đến MPO/APC) và dòng MFP7E20 (bộ chia 1:2, 4 kênh đến 2 kênh kép MPO/APC).
- Giao thức:InfiniBand NDR (400Gb/s) và NDR200 (200Gb/s); Ethernet 400GbE và 200GbE.
Thông số kỹ thuật
| Tham số | Giá trị |
|---|---|
| Yếu tố hình thức | OSFP (phẳng) |
| Tốc độ dữ liệu | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 ở chế độ bộ chia) |
| Loại đầu nối | MPO-12/APC (đánh bóng góc, vỏ màu xanh lá cây) |
| Loại sợi quang | Đa chế độ (OM3/OM4) |
| Phạm vi tối đa | 50m trên OM4, 30m trên OM3 |
| Bước sóng | 850nm (điển hình) |
| Tiêu thụ điện năng (tối đa) | 8,5W ở 400G; 5,5W ở 200G; 2W ở chế độ năng lượng thấp |
| Điện áp cung cấp | 3,135V - 3,465V |
| Nhiệt độ vỏ hoạt động | 0°C đến +70°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Giao diện quản lý | Tuân thủ CMIS 4.0, nối tiếp 2 dây (I²C) lên đến 400kHz |
| An toàn laser | Loại 1M, CDRH 21 CFR 1040, IEC 62368 |
Lưu ý: Thông số kỹ thuật dựa trên tài liệu của NVIDIA. Vui lòng xác nhận trước khi đặt hàng.
Hướng dẫn lựa chọn: Bộ thu liên quan
| OPN | Loại | Yếu tố hình thức | Ứng dụng |
|---|---|---|---|
| MMA4Z00-NS400 | SR4 cổng đơn | OSFP | Bên HCA ConnectX-7 |
| MMA4Z00-NS | 2x400G cổng kép | OSFP | Bên switch (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | Cáp sợi quang thẳng | MPO/APC-12 | Liên kết 400G (4+4 sợi) |
| MFP7E20-N0XX | Cáp bộ chia 1:2 | MPO/APC-12 | Fan-out 200G (2+2 sợi) |
Ưu điểm sản phẩm
- Tính toàn vẹn đầu cuối của NVIDIA:Kiểm tra sản xuất nghiêm ngặt đảm bảo hiệu suất và độ bền tối ưu trong cơ sở hạ tầng dựa trên NVIDIA.
- Tự động thích ứng tốc độ & công suất:Tự động chuyển đổi giữa chế độ 400G và 200G dựa trên cáp được kết nối, tối ưu hóa hiệu quả năng lượng.
- Thiết kế sẵn sàng cho tương lai:Tuân thủ CMIS 4.0 và hỗ trợ chẩn đoán nâng cao cho phép tích hợp liền mạch vào các trung tâm dữ liệu thế hệ tiếp theo.
- Đơn giản hóa hàng tồn kho:Một số hiệu bộ thu hoạt động cho cả triển khai InfiniBand và Ethernet.
Dịch vụ & Hỗ trợ
Hong Kong Starsurge Group cung cấp hỗ trợ toàn diện cho cơ sở hạ tầng mạng của bạn:
- Tư vấn tiền bán hàng kỹ thuật để đảm bảo lựa chọn bộ thu và cáp chính xác.
- Vận chuyển toàn cầu với đóng gói an toàn và các tùy chọn giao hàng nhanh.
- Hỗ trợ sau bán hàng cho việc lắp đặt và khắc phục sự cố.
- Bảo hành và dịch vụ đổi trả tùy thuộc vào các điều khoản và điều kiện.
Câu hỏi thường gặp
Hỏi: MMA4Z00-NS400 có thể được sử dụng trong DPU BlueField-3 không?
Trả lời: Không. Bộ điều hợp BlueField-3 chỉ chấp nhận các mô-đun có yếu tố hình thức QSFP112. Mô-đun OSFP này được thiết kế cho bộ điều hợp và switch OSFP ConnectX-7.
Hỏi: Sự khác biệt giữa đầu nối MPO màu xanh lá cây và màu xanh lam là gì?
Trả lời: Màu xanh lá cây chỉ đầu nối đánh bóng góc (APC) được sử dụng trong bộ thu này. Màu xanh lam chỉ đầu nối đánh bóng siêu mịn (UPC). Chúng không tương thích do góc đánh bóng khác nhau.
Hỏi: Bộ thu tự động chuyển sang chế độ 200G như thế nào?
Trả lời: Khi cáp bộ chia MFP7E20 được cắm vào, chỉ hai trong số bốn kênh sợi quang có mặt vật lý. Bộ thu phát hiện điều này và chỉ kích hoạt hai làn, giảm tốc độ và công suất.
Hỏi: Mức tiêu thụ điện năng điển hình ở 400G là bao nhiêu?
Trả lời: Công suất điển hình là 8,0W, với tối đa là 8,5W. Ở chế độ 200G, công suất điển hình giảm xuống còn 5,5W.
Các biện pháp phòng ngừa khi xử lý & lắp đặt
- Luôn sử dụng nắp che bụi trên các cổng quang khi không kết nối. Giữ lại nắp để sử dụng sau này.
- Làm sạch cả ổ cắm bộ thu và đầu nối sợi quang trước khi cắm. Ô nhiễm là nguyên nhân chính gây lỗi liên kết.
- Tránh tiếp xúc với phóng tĩnh điện. Tuân thủ các quy trình xử lý an toàn ESD.
- Không trộn lẫn đầu nối UPC và APC; xác minh loại đầu nối (vỏ màu xanh lá cây = APC).
- Đảm bảo thiết bị máy chủ (bộ điều hợp/switch) hỗ trợ yếu tố hình thức OSFP và phiên bản firmware cần thiết.
Giới thiệu về Hong Kong Starsurge Group Co., Limited
Được thành lập vào năm 2008, Hong Kong Starsurge Group là nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ. Chúng tôi phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm switch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị mạng liên quan. Đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm của chúng tôi hỗ trợ các ngành như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Với cách tiếp cận lấy khách hàng làm trung tâm, Starsurge tập trung vào chất lượng đáng tin cậy, dịch vụ phản hồi nhanh và các giải pháp tùy chỉnh giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có khả năng mở rộng và đáng tin cậy. Chúng tôi cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và giao hàng toàn cầu.
Các điểm chính trong nháy mắt
Ma trận khả năng tương thích
| Thành phần | Tương thích? | Ghi chú |
|---|---|---|
| Bộ điều hợp OSFP ConnectX-7 | ✅ Có | Lồng OSFP gốc |
| Switch Quantum-2 (OSFP cổng kép) | ✅ Có | Yêu cầu cổng kép ở phía switch |
| Switch Spectrum-4 | ✅ Có | Với các cổng OSFP phù hợp |
| DPU BlueField-3 | ❌ Không | Yêu cầu mô-đun QSFP112 |
| Cáp thẳng MFP7E10 | ✅ Có | Cho chế độ 400G |
| Cáp bộ chia MFP7E20 | ✅ Có | Cho chế độ fan-out 200G |
Danh sách kiểm tra người mua
- Xác nhận bộ điều hợp/switch của bạn hỗ trợ yếu tố hình thức OSFP và 400G NDR/Ethernet.
- Chọn cáp sợi quang phù hợp: thẳng (MFP7E10) cho 400G, bộ chia (MFP7E20) cho fan-out 200G.
- Đảm bảo loại sợi quang là đa chế độ OM3 hoặc OM4 với đầu nối MPO-12/APC.
- Xác minh phạm vi nhiệt độ vỏ và luồng không khí trong khung máy của bạn.
- Kiểm tra bất kỳ yêu cầu firmware nào trên thiết bị máy chủ.
