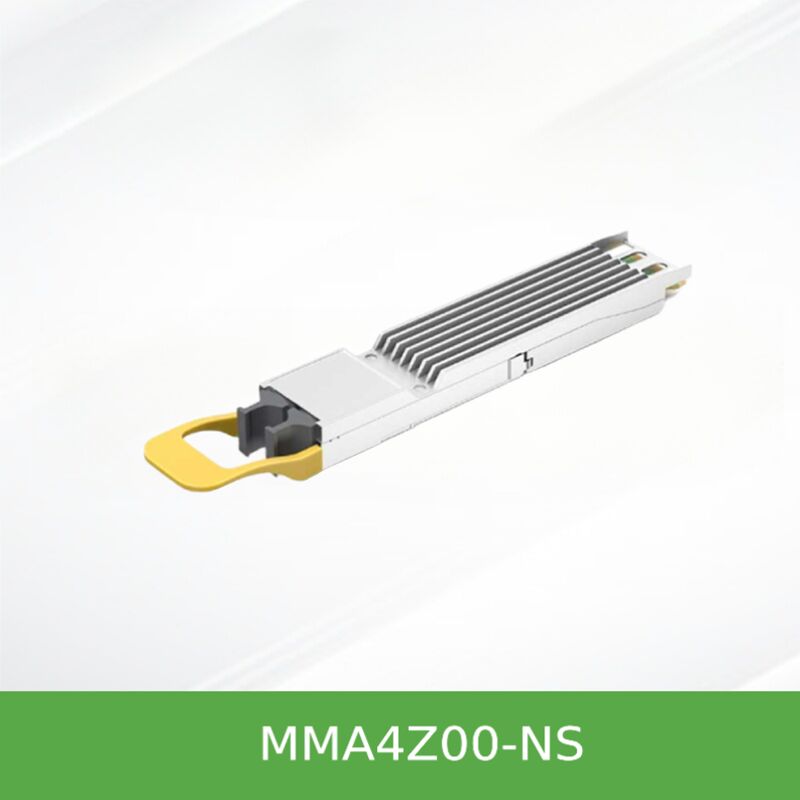

MMA4Z00-NS Mellanox Transceiver 800Gb/S Twin Port OSFP 2x400Gb/S Multimode SR8 50m
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | Bộ thu phát quang Mellanox MMA4Z00-NS |
| Tài liệu: | MMA4Z00-NS.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | sẵn có: | Cổ phần |
|---|---|---|---|
| Công nghệ: | Infiniband và Ethernet | Tốc độ tối đa: | 800gb/s |
| Chiều dài: | 50m | Phạm vi nhiệt độ: | 0°C đến +70°C |
Mô tả sản phẩm
2x400Gb/s Multimode SR8 | Phạm vi lên đến 50m | Tản nhiệt dạng cánh cho Quantum-2 & Spectrum-4
Giải pháp 800G mật độ cao: MMA4Z00-NS của NVIDIA là bộ thu phát OSFP InfiniBand và Ethernet 800Gb/s Twin-port, tích hợp hai bộ xử lý SR8 400G độc lập trong một khung OSFP duy nhất. Sử dụng đầu nối kép MPO-12/APC và điều chế 100G-PAM4 trên 8 sợi quang đa chế độ, nó cung cấp các liên kết quang 2x400G lên đến 50 mét (OM4). Lý tưởng cho các switch Quantum-2 và Spectrum-4, cho phép 64 cổng 400G chỉ trong 32 khe cắm.
NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) là một bộ thu phát đột phá, tích hợp hai bộ xử lý quang đa chế độ 400G song song vào một đầu cắm OSFP duy nhất. Mỗi bộ xử lý sử dụng 4 làn 100G-PAM4 (SR8) và kết nối qua các đầu nối MPO-12/APC độc lập. Thiết kế twin-port độc đáo này cho phép các kiến trúc sư mạng tối đa hóa mật độ mặt trước switch: một khe cắm OSFP duy nhất trong các switch Quantum-2 hoặc Spectrum-4 cung cấp hai giao diện quang 400G. Với khả năng tự động phát hiện firmware InfiniBand và Ethernet tích hợp, bộ thu phát hoạt động liền mạch trên các môi trường NDR InfiniBand và 400GbE. Được thiết kế cho các liên kết đa chế độ tầm ngắn lên đến 50 mét, đây là lựa chọn tối ưu cho các cấu trúc liên kết spine-leaf, cụm GPU và kết nối trung tâm dữ liệu hiệu suất cao.
Hai bộ xử lý thu phát bên trong trong một mô-đun: 2x400G sử dụng đầu nối MPO-12/APC kép; giảm số lượng cổng switch trong khi tăng gấp đôi mật độ.
8 làn điều chế điện và quang 100G-PAM4 cho mỗi bộ thu phát; tổng băng thông 800Gb/s.
Mảng VCSEL 850nm; phạm vi lên đến 30m (OM3) / 50m (OM4) với giả định hai bảng vá lỗi.
Hỗ trợ cáp thẳng (2x400G) hoặc cáp chia 1:2 cho 2x200G đến bốn bộ chuyển đổi/DPU.
Tối đa 17W, chế độ ngủ công suất thấp 2.0W; giao diện quản lý CMIS 4.0 với DDM và chẩn đoán nâng cao.
Tự động phát hiện InfiniBand hoặc Ethernet dựa trên giao thức switch; đơn giản hóa việc quản lý kho.
Được xây dựng dựa trên kiến trúc twin-port của NVIDIA, MMA4Z00-NS sử dụng hai cụm quang độc lập 4 làn, mỗi cụm điều khiển tín hiệu 100G-PAM4 qua cáp quang đa chế độ OM3/OM4. Bộ thu phát tích hợp VCSEL 850nm, diode quang PIN và DSP chính xác để đảm bảo tính toàn vẹn tín hiệu mạnh mẽ. Các đầu nối tiếp xúc vật lý góc MPO-12/APC giảm thiểu phản xạ ngược, cho phép hiệu suất đáng tin cậy trong các kết nối quang mật độ cao. Mô-đun hỗ trợ cân bằng Tx thích ứng, biên độ đầu ra Rx có thể lập trình và các bộ tạo PRBS tích hợp để kiểm tra vòng lặp máy chủ/đường truyền. Giám sát chẩn đoán kỹ thuật số (DDM) cung cấp thông tin theo thời gian thực về nhiệt độ, điện áp, dòng điện phân cực, công suất Tx/Rx cho mỗi làn.
- Kết nối Switch-to-Switch: Kết nối hai switch Quantum-2 hoặc Spectrum-4 ở tốc độ 800Gb/s bằng hai sợi quang thẳng (2x400G). Hoặc, kết nối một bộ thu phát Twin-port với hai switch khác nhau, tạo các liên kết 400G độc lập.
- Kết nối Switch-to-Adapter/DPU: Kết nối một bộ thu phát Twin-port với hai bộ chuyển đổi ConnectX-7 hoặc DPU BlueField-3 400G (khung OSFP hoặc QSFP112) bằng cáp thẳng.

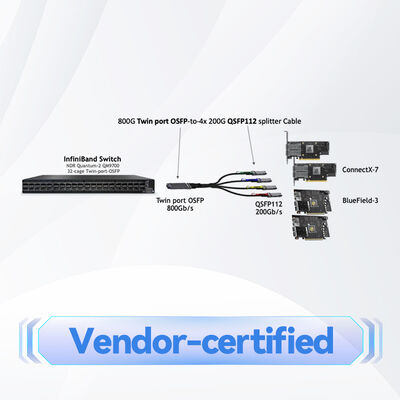

- Kết nối Switch-to-bốn thiết bị 200G: Triển khai cáp chia 1:2 để chia mỗi cổng 400G thành các liên kết 2x200G, cho phép bốn kết nối 200G cho mỗi bộ thu phát Twin-port.
- Tích hợp DGX H100: Phiên bản tản nhiệt phẳng (MMA4Z00-NS-FLT) kết nối các thẻ mezzanine Cedar-7 với các switch Quantum-2/Spectrum-4, đơn giản hóa việc kết nối GPU-to-switch và giảm số lượng bộ thu phát so với các hệ thống DGX trước đây.
MMA4Z00-NS đã được xác thực cho các hệ thống đầu cuối của NVIDIA, đảm bảo khả năng tương tác tối ưu. Các nền tảng tương thích bao gồm:
- Switch InfiniBand NVIDIA Quantum-2 (NDR) – 32 khe cắm OSFP hỗ trợ 64 cổng 400G với mô-đun tản nhiệt dạng cánh.
- Switch Ethernet NVIDIA Spectrum-4 – 32/64 khe cắm OSFP cung cấp 64-128 cổng 400G.
- Bộ chuyển đổi NVIDIA ConnectX-7 (khung OSFP và QSFP112) và DPU BlueField-3.
- Hệ thống DGX H100 (với biến thể tản nhiệt phẳng) – tám ConnectX-7 tích hợp vào thẻ Cedar-7.
- Các nền tảng máy chủ tuân thủ CMIS 4.0 tiêu chuẩn với OSFP MSA Rev 1.12.
| Thông số | Giá trị / Phạm vi |
|---|---|
| Tốc độ dữ liệu | Tổng băng thông 800Gb/s (2x400Gb/s) |
| Khung hình | OSFP (Octal Small Form Factor Pluggable) Twin-port |
| Đầu nối quang | MPO-12/APC kép (8 sợi cho mỗi cổng, footprint ribbon 12 sợi) |
| Loại cáp quang & Khoảng cách | OM3: lên đến 30m / OM4: lên đến 50m (với giả định hai bảng vá lỗi) |
| Bước sóng | VCSEL 850nm (μ 844–863nm) |
| Điều chế | 100G-PAM4 cho mỗi làn, tổng cộng 8 làn cho mỗi mô-đun |
| Nguồn điện | Nguồn đơn 3.3V; Công suất tối đa 17W, chế độ ngủ công suất thấp 2.0W |
| Nhiệt độ vỏ hoạt động | 0°C đến 70°C |
| Giao diện quản lý | CMIS 4.0 (I²C), tuân thủ OSFP MSA |
| An toàn Laser | Sản phẩm Laser Loại 1, tuân thủ RoHS |
| Mã sản phẩm | MMA4Z00-NS (tản nhiệt dạng cánh) / MMA4Z00-NS-FLT (tản nhiệt phẳng) |
| Mã sản phẩm | Mô tả | Vỏ trên | Hệ thống mục tiêu |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m đa chế độ | Tản nhiệt dạng cánh | Switch Quantum-2 / Spectrum-4 làm mát bằng khí |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m đa chế độ | Tản nhiệt phẳng | DGX H100, hệ thống làm mát bằng chất lỏng |
Cáp quang khuyến nghị (NVIDIA crossover Loại B): Cáp thẳng MFP7E10-Nxxx (3m đến 50m) cho liên kết 2x400G; cáp chia 1:2 MFP7E20-Nxxx (3m đến 50m) cho 2x200G cho mỗi cổng chia. Cả hai cáp trong một bộ thu phát Twin-port phải cùng loại (cả thẳng hoặc cả chia) nhưng chiều dài có thể khác nhau.
- Mật độ cổng tối ưu: Tăng gấp đôi số lượng cổng 400G trong mạng switch – giảm số lượng switch và độ phức tạp của cáp.
- Xác thực đầu cuối NVIDIA: Kiểm tra sản xuất nghiêm ngặt đảm bảo độ tin cậy và hiệu suất ngay khi xuất xưởng trong hệ sinh thái Quantum-2/Spectrum-4 và ConnectX-7.
- Linh hoạt hoạt động: Một mã SKU bộ thu phát hỗ trợ InfiniBand và Ethernet, tự động kích hoạt giao thức chính xác.
- Hiệu quả năng lượng: Tối đa 17W với khả năng giảm công suất tự động khi sử dụng cáp chia (bộ thu phát 400G giảm xuống còn 5.5W).
- Chẩn đoán nâng cao: Giám sát công suất Tx/Rx, nhiệt độ, dòng điện phân cực cho mỗi làn cộng với vòng lặp PRBS để xác thực liên kết.
Starsurge Group cung cấp hỗ trợ trước và sau bán hàng toàn diện cho các giải pháp mạng NVIDIA. Đội ngũ kỹ thuật của chúng tôi hỗ trợ xác thực khả năng tương thích, lập kế hoạch triển khai và khắc phục sự cố. Tất cả các bộ thu phát đều được bảo hành và đi kèm với đảm bảo chất lượng gốc. Có sẵn dịch vụ vận chuyển toàn cầu, hỗ trợ đa ngôn ngữ và cấu hình tùy chỉnh. Liên hệ với các chuyên gia của chúng tôi để tối ưu hóa BOM và giá theo số lượng.
- Sản phẩm laser Loại 1M – tránh tiếp xúc trực tiếp với ánh sáng laser. Sử dụng thiết bị bảo hộ khi xử lý.
- Giữ nắp bụi trên các cổng quang khi không sử dụng. Làm sạch các đầu nối quang trước khi kết nối; 80% sự cố liên kết bắt nguồn từ các đầu nối bẩn.
- Tuân thủ các biện pháp phòng ngừa ESD – có thể xảy ra hư hỏng do phóng tĩnh điện.
- Không vượt quá giới hạn tối đa tuyệt đối (lưu trữ -40°C đến 85°C, điện áp nguồn tối đa 3.6V).
- Chỉ sử dụng cáp quang chéo Loại B được NVIDIA phê duyệt để kết nối trực tiếp bộ thu phát-với-bộ thu phát để đảm bảo cực tính và hiệu suất chính xác.
Hong Kong Starsurge Group Co., Limited là nhà cung cấp các giải pháp phần cứng mạng, dịch vụ CNTT và tích hợp hệ thống dựa trên công nghệ. Được thành lập vào năm 2008, công ty phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm switch mạng, NIC, điểm truy cập không dây, bộ điều khiển, cáp và thiết bị liên quan. Được hỗ trợ bởi đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm, Starsurge hỗ trợ các ngành như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Với cách tiếp cận đặt khách hàng lên hàng đầu, Starsurge tập trung vào chất lượng đáng tin cậy, dịch vụ phản hồi nhanh và các giải pháp tùy chỉnh giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, có khả năng mở rộng và đáng tin cậy.
Là đối tác kênh được ủy quyền, Starsurge cung cấp các bộ thu phát, cáp và switch NVIDIA chính hãng với đầy đủ hỗ trợ hậu cần và chuyên môn kỹ thuật.
- Xác nhận mẫu switch (Quantum-2 / Spectrum-4) và loại vỏ trên cần thiết (dạng cánh hoặc phẳng).
- Chọn chiều dài cáp đa chế độ OM3/OM4 và quyết định cấu hình cáp thẳng hoặc chia 1:2.
- Xác minh rằng cả hai cáp được kết nối với bộ thu phát Twin-port đều cùng loại (cả thẳng hoặc cả chia).
- Kiểm tra ngân sách nguồn: 17W cho mỗi bộ thu phát, đảm bảo khả năng làm mát của switch.
- Đối với việc sử dụng cáp chia, xác nhận bộ chuyển đổi/DPU hỗ trợ hoạt động 200G (2 làn).
- MMA1Z00-NS400 – Bộ thu phát SR4 QSFP112 400Gb/s cho ConnectX-7 / BlueField-3
- MMA4Z00-NS-FLT – Biến thể tản nhiệt phẳng cho DGX H100 & triển khai làm mát bằng chất lỏng
- MFP7E10-N0xx – Cáp quang chéo đa chế độ Loại B thẳng (3m–50m)
- MFP7E20-N0xx – Cáp chéo chia 1:2 (2x200G cho mỗi lần chia)
- Hệ thống Switch Quantum-2 QM9700 – 64 cổng InfiniBand NDR 400G
