NVIDIA MMA4Z00-NS400 400G OSFP SR4 bộ thu đa chế độ 4 kênh 100G-PAM4
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MMA4Z00-NS400 |
| Tài liệu: | MMA4Z00-NS400.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Tình trạng: | Mới và nguyên bản | sẵn có: | Cổ phần |
|---|---|---|---|
| Công nghệ: | Infiniband và Ethernet | Tốc độ tối đa: | 800gb/s |
| Chiều dài: | 50M | Phạm vi nhiệt độ: | 0°C đến +70°C |
| Tên: | Bộ thu phát quang EMLLANOX MMA4Z00-NS400 400GB/s OSFP 400GB/S. | Từ khóa: | Bộ thu phát quang Mellanox |
| Làm nổi bật: | NVIDIA 400G OSFP SR4 máy thu,Máy phát quang đa chế độ 4 kênh,Bộ thu 100G-PAM4 OSFP |
||
Mô tả sản phẩm

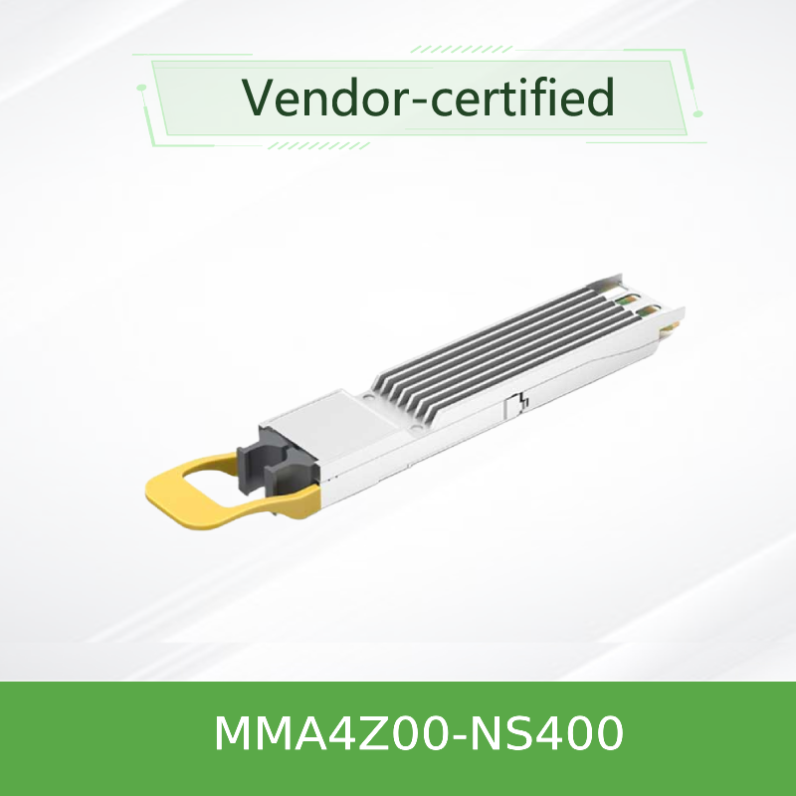

Bộ thu đa chế độ OSFP SR4 400G NVIDIA MMA4Z00-NS400
Mô-đun quang 4 kênh 100G-PAM4 cho InfiniBand NDR & 400GbE
Tổng quan sản phẩm
NVIDIA MMA4Z00-NS400 là bộ thu đa chế độ OSFP SR4 đơn cổng 400Gb/s được thiết kế cho các trung tâm dữ liệu hiệu suất cao. Nó có 4 làn điều chế 100G-PAM4, công nghệ VCSEL 850nm và đầu nối quang MPO-12/APC. Với hỗ trợ cả chế độ 400G và 200G tự động (khi sử dụng với cáp chia), nó cung cấp kết nối linh hoạt, tiết kiệm năng lượng cho các bộ điều hợp ConnectX-7 và các switch Quantum-2/Spectrum-4.
Các tính năng chính
- Tốc độ dữ liệu: 400Gb/s (4* 100G-PAM4) hoặc 200Gb/s (2* 100G-PAM4)
- Hỗ trợ giao thức: InfiniBand NDR, 400GbE
- Giao diện quang: MPO-12/APC (đầu nối 4 kênh đơn)
- Bước sóng: VCSEL 850nm
- Phạm vi: 50m OM4 / 30m OM3
- Tiêu thụ điện năng: Tối đa 8,5W (400G) / Tối đa 5,5W (200G)
- Có thể cắm nóng: Yếu tố hình thức OSFP, tuân thủ OSFP MSA
- Quản lý: Tuân thủ CMIS 4.0, giao diện I²C
- Chẩn đoán kỹ thuật số: DDM cho nhiệt độ, điện áp, dòng thiên vị, công suất Tx/Rx
- Tuân thủ: RoHS, an toàn laser Loại 1M
Công nghệ & Thiết kế
MMA4Z00-NS400 tận dụng công nghệ quang học tiên tiến của NVIDIA với mảng VCSEL 850nm và ghép nối sợi đa chế độ tốc độ cao. Thiết kế 4 kênh sử dụng điều chế 100G-PAM4 trên mỗi làn, cung cấp băng thông tổng hợp 400G qua một đầu nối MPO-12/APC duy nhất. Bộ thu hỗ trợ cân bằng đầu vào Tx thích ứng, biên độ đầu ra Rx có thể lập trình và điều chỉnh trước/sau để có tính toàn vẹn tín hiệu tối ưu. Giám sát chẩn đoán kỹ thuật số (DDM) cung cấp khả năng hiển thị thời gian thực về nhiệt độ, điện áp cung cấp, dòng thiên vị laser và mức công suất quang. Mô-đun cũng bao gồm các chế độ máy phát/kiểm tra PRBS và vòng lặp để chẩn đoán hệ thống.

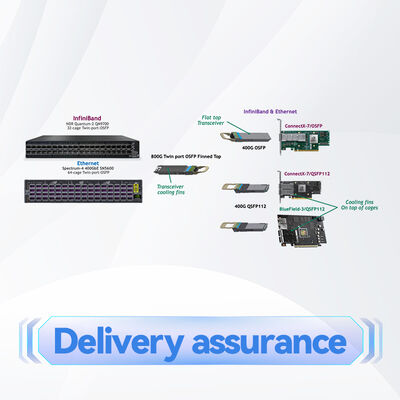

Triển khai điển hình
- Chế độ 400G (cáp thẳng): Kết nối các switch Quantum-2 hoặc Spectrum-4 với các bộ điều hợp OSFP ConnectX-7 ở tốc độ 400Gb/s bằng cáp sợi chéo thẳng MFP7E10
- Chế độ 200G (cáp chia): Sử dụng cáp chia 1:2 MFP7E20 để kết nối một bộ thu OSFP 400G với hai bộ điều hợp ConnectX-7 200G, tự động giảm tiêu thụ điện năng

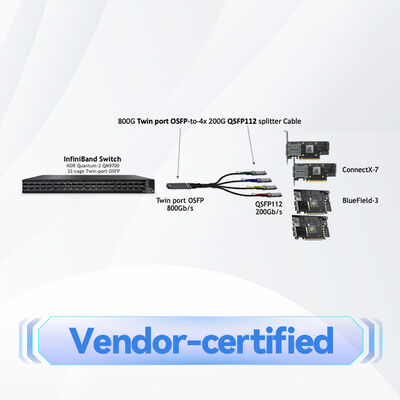

- Kết nối switch-to-switch: Bộ thu OSFP cổng kép với cáp thẳng hỗ trợ các liên kết switch-to-switch 800G
- Điện toán hiệu suất cao: Mạng InfiniBand NDR cho đào tạo AI/ML và các cụm HPC
- Đám mây doanh nghiệp: Các liên kết tổng hợp 400GbE trong các trung tâm dữ liệu quy mô lớn
Khả năng tương thích
Switch: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Bộ điều hợp / DPU: ConnectX-7 OSFP (cho bộ thu OSFP này). DPU BlueField-3 chấp nhận các biến thể QSFP112 – mô-đun OSFP này không tương thích với BlueField-3.
Cáp sợi quang khuyến nghị: Cáp chéo loại B thẳng (MFP7E10) và cáp chia 1:2 (MFP7E20) của NVIDIA với đầu nối MPO-12/APC.
Giao thức: InfiniBand NDR và 400GbE (tự động phát hiện dựa trên máy chủ).
Bộ thu OSFP đơn cổng không dùng trong switch. Cả hai sợi trong bộ thu cổng kép phải cùng loại – thẳng hoặc chia – và không thể trộn lẫn.
Thông số kỹ thuật
| Tham số | Giá trị |
|---|---|
| Loại sản phẩm | Bộ thu đa chế độ OSFP SR4 400G |
| Yếu tố hình thức | OSFP (tuân thủ MSA), mặt phẳng |
| Tốc độ dữ liệu | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Đầu nối quang | MPO-12/APC đơn (8 sợi hoạt động: 4 TX + 4 RX) |
| Bước sóng | VCSEL 850nm |
| Phạm vi (OM4) | Lên đến 50m (với 2 bảng vá) |
| Phạm vi (OM3) | Lên đến 30m (với 2 bảng vá) |
| Điện áp cung cấp | 3,3V (3,135V – 3,465V) |
| Công suất tối đa (400G, 4 kênh) | Tối đa 8,5W (điển hình 8W) |
| Công suất tối đa (200G, 2 kênh) | Tối đa 5,5W (điển hình 5W) |
| Chế độ năng lượng thấp | Tối đa 2W |
| Nhiệt độ vỏ hoạt động | 0 °C đến 70 °C (DDM lên đến 75°C) |
| Nhiệt độ lưu trữ | −40 °C đến 85 °C |
| Độ ẩm tương đối (Hoạt động) | 5% – 95% (không ngưng tụ) |
| Giao diện quản lý | I²C (tuân thủ CMIS 4.0) |
| Chẩn đoán kỹ thuật số | Nhiệt độ, Vcc, dòng thiên vị, công suất Tx/Rx trên mỗi làn |
| An toàn laser | Loại 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Tay kéo | Màu vàng (đa chế độ) |
| Vỏ đầu nối | Màu xanh lá cây (MPO-12/APC) |
| Số kiểu máy | MMA4Z00-NS400 |
Chế độ 200G (2 kênh) được kích hoạt tự động khi sử dụng cáp chia 1:2 (dòng MFP7E20). Mức tiêu thụ điện năng giảm tương ứng.
Hướng dẫn chọn sản phẩm
| Số hiệu bộ phận đặt hàng | Mô tả | Yếu tố hình thức | Phạm vi |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, đa chế độ, MPO-12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (cổng kép) | Bộ thu OSFP cổng kép 800G 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (biến thể QSFP112) | QSFP112 | 50m OM4 |
Để tương thích với DPU BlueField-3, hãy sử dụng biến thể QSFP112 (MMA1Z00-NS400). Mô-đun OSFP này chỉ dành cho bộ điều hợp OSFP ConnectX-7.
Ưu điểm chính
- Chế độ tốc độ linh hoạt: Hoạt động 200G/400G tự động dựa trên loại cáp (thẳng hoặc chia)
- Hiệu quả năng lượng: Tối đa 5,5W ở chế độ 200G – lý tưởng cho các triển khai nhạy cảm về năng lượng
- Thiết kế OSFP nhỏ gọn: Vỏ mặt phẳng tích hợp với tản nhiệt lồng ConnectX-7
- Không phụ thuộc giao thức: Tự động phát hiện InfiniBand NDR hoặc 400GbE, đơn giản hóa việc kiểm kê
- Tính toàn vẹn tín hiệu vượt trội: Lớp đánh bóng APC giảm thiểu phản xạ ngược để đảm bảo độ tin cậy của PAM4
- Chẩn đoán toàn diện: DDM thời gian thực với ngưỡng cảnh báo/báo động
Câu hỏi thường gặp
H: Sự khác biệt giữa chế độ 400G và 200G là gì?
Đ: Ở chế độ 400G, tất cả 4 làn đều hoạt động với cáp MFP7E10 thẳng. Ở chế độ 200G, bộ thu tự động phát hiện cáp chia 1:2 MFP7E20 và chỉ kích hoạt 2 làn, giảm tiêu thụ điện năng.
H: Mô-đun này có tương thích với DPU BlueField-3 không?
Đ: Không. DPU BlueField-3 chỉ chấp nhận thiết bị QSFP112. Đối với BlueField-3, hãy sử dụng biến thể QSFP112 MMA1Z00-NS400.
H: Tôi có thể trộn cáp thẳng và cáp chia trong bộ thu cổng kép không?
Đ: Không. Cả hai sợi trong bộ thu OSFP cổng kép phải cùng loại – hoặc là cả hai cáp thẳng hoặc cả hai cáp chia.
H: Loại cáp sợi quang nào được yêu cầu?
Đ: Sử dụng cáp chéo loại B do NVIDIA cung cấp với đầu nối MPO-12/APC – MFP7E10 cho cáp thẳng 400G hoặc MFP7E20 cho cáp chia 200G.
H: Phạm vi tối đa của bộ thu này là bao nhiêu?
Đ: 50m qua sợi đa chế độ OM4 (với hai mối nối bảng vá) hoặc 30m qua OM3.
H: Mô-đun này có thể được sử dụng trong các switch Ethernet không?
Đ: Bộ thu OSFP đơn cổng như MMA4Z00-NS400 không dành để sử dụng trong switch. Chúng được thiết kế cho bộ điều hợp ConnectX-7/OSFP. Bộ thu OSFP cổng kép được sử dụng trong các switch Quantum-2 và Spectrum-4.
Biện pháp phòng ngừa khi xử lý
Cảnh báo an toàn laser: Tiếp xúc với ánh sáng laser có thể gây tổn thương mắt. Sử dụng kính bảo hộ khi xử lý sản phẩm này và giữ ánh sáng laser tránh xa mắt và mặt.
- Giữ nắp bụi trên đầu nối quang bất cứ khi nào không kết nối cáp sợi quang
- Luôn làm sạch cả ổ cắm bộ thu và đầu nối cáp trước khi lắp – 80% sự cố liên kết liên quan đến đầu nối quang bị bẩn
- Quan sát các biện pháp phòng ngừa ESD tiêu chuẩn trong quá trình lắp đặt và xử lý
- Không bôi chất lỏng lên đầu nối quang; sử dụng các công cụ và phương pháp làm sạch đã được phê duyệt
- Chỉ sử dụng cáp sợi quang do NVIDIA cung cấp hoặc được chứng nhận (dòng MFP7E10/MFP7E20)
- Đảm bảo mô-đun được lắp hoàn toàn và khóa để tránh các sự cố về nhiệt và kết nối
Ma trận tương thích
| Loại thiết bị | Nền tảng được hỗ trợ |
|---|---|
| Switch InfiniBand | NVIDIA Quantum-2 (với bộ thu OSFP cổng kép) |
| Switch Ethernet | NVIDIA Spectrum-4 (với bộ thu OSFP cổng kép) |
| Bộ điều hợp | ConnectX-7 / OSFP (mô-đun này) |
| DPU | Không tương thích với BlueField-3 (sử dụng biến thể QSFP112) |
| Cáp khuyến nghị | MFP7E10 (thẳng), MFP7E20 (chia) – cả hai đều là cáp chéo loại B |
Danh sách kiểm tra người mua
- Xác nhận bộ điều hợp của bạn hỗ trợ OSFP (ConnectX-7/OSFP)
- Xác minh tốc độ yêu cầu: 400G (cáp thẳng) hoặc 200G (cáp chia)
- Chọn cáp sợi quang phù hợp: MFP7E10 (thẳng) hoặc MFP7E20 (chia)
- Đảm bảo hệ thống cáp quang là OM3 hoặc OM4 đa chế độ với đầu nối MPO-12/APC
- Xác minh phía switch sử dụng bộ thu OSFP cổng kép tương thích
- Kiểm tra ngân sách năng lượng và làm mát cho mô-đun OSFP
Sản phẩm liên quan
- MMA4Z00-NS – Bộ thu OSFP cổng kép 800G 2*400G SR4 (phía switch)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (tương thích BlueField-3)
- MFP7E10-Nxxx – Cáp sợi quang chéo thẳng 4 kênh
- MFP7E20-Nxxx – Cáp sợi quang chia 1:2
- Card bộ điều hợp ConnectX-7 / OSFP
