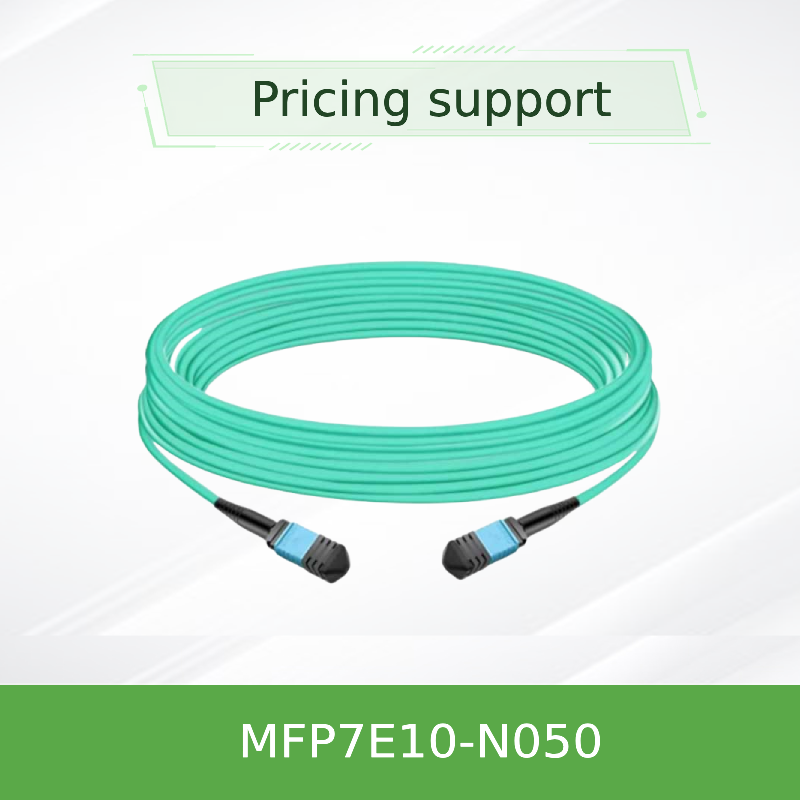

Cáp quang 50m NVIDIA MFP7E10-N050 MPO-12/APC cho máy thu ConnectX-7 / BlueField-3 và OSFP/QSFP112
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E10-N050 (980-9I57Y-00N050) |
| Tài liệu: | MFP7E10-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Người mẫu: | MFP7E10-N050 | Chiều dài: | 50 m |
|---|---|---|---|
| Loại sợi: | Multimode OM4 | Đầu nối: | MPO-12/APC (nữ) |
| Mất chèn: | 0,37 dB | Trả lại tổn thất: | 35 dB |
| Làm nổi bật: | Cáp quang 50m NVIDIA MPO-12,Cáp quang NVIDIA ConnectX-7,Cáp máy thu OSFP QSFP112 |
||
Mô tả sản phẩm
Cáp quang MPO-12/APC NVIDIA MFP7E10-N050
Cáp sợi quang đa chế độ MPO-12/APC sang MPO-12/APC dài 50 mét, chéo loại B, OM4 (50/125 µm). Được thiết kế cho các liên kết InfiniBand và Ethernet 400G/800G giữa các bộ thu phát OSFP hai cổng, OSFP một cổng và QSFP112.
Tổng quan sản phẩm
Cáp quang thụ động dòng NVIDIA MFP7E10-Nxxx được thiết kế cho các kết nối trung tâm dữ liệu mật độ cao. MFP7E10-N050 (50m) sử dụng 8 sợi quang hoạt động trong đầu nối MPO-12/APC 12 sợi, với 4 sợi đóng vai trò là các phần tử chịu lực. Lớp đánh bóng góc 8 độ (APC) giảm thiểu phản xạ ngược, đảm bảo tính toàn vẹn tín hiệu cho các giao thức tốc độ cao.
Cáp này là một cụm chéo loại B, căn chỉnh kênh truyền 1 ở một đầu với kênh nhận 12 ở đầu đối diện — rất quan trọng để ghép nối trực tiếp bộ thu phát mà không cần quản lý cực tính bổ sung. Nó hỗ trợ cả môi trường InfiniBand (NDR) và Ethernet (400GbE/800GbE).
Tính năng chính
Quang & Vật lý
- Sợi quang đa chế độ OM4 50/125 µm (chiều dài >30 m)
- Đầu nối cái MPO-12/APC, vỏ màu xanh lá
- 8 sợi hoạt động / 4 sợi không hoạt động (phần tử chịu lực)
- Cực tính chéo loại B
- Vỏ LSZH / OFNR màu xanh Aqua, đường kính 3.0 ±0.2 mm
Hiệu suất & Tuân thủ
- Suy hao chèn ≤ 0.35 + 0.0004 × L (dB) ; đối với 50m: ≤ 0.370 dB
- Suy hao phản xạ ≥ 35 dB
- Bán kính uốn cong tối thiểu: 30 mm (bất kỳ đâu trên cáp)
- Nhiệt độ hoạt động: 0 °C đến 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-604-5
Công nghệ
Mặt cuối APC (Tiếp xúc vật lý góc cạnh) với lớp đánh bóng 8 độ rất quan trọng đối với các liên kết quang tốc độ cao: nó làm lệch các phản xạ ngược bên trong ra khỏi tia laser của bộ thu phát, giảm biến dạng tín hiệu và lỗi bit. Cáp là thụ động và không chứa bất kỳ bộ phận điện tử chủ động nào, đảm bảo độ trễ thấp và độ tin cậy cao.
NVIDIA chỉ định MFP7E10-Nxxx cho các liên kết bao gồm tối đa hai bảng vá quang (tổng cộng 4 điểm nối đầu nối) trong khi vẫn duy trì phạm vi tiếp cận tối đa 50 mét — MFP7E10-N050 là chiều dài tối đa được hỗ trợ trong các điều kiện này.
Triển khai điển hình
- Kết nối Switch-to-Switch: Liên kết các switch OSFP 800G hai cổng trong các cấu trúc spine-leaf qua khoảng cách xa hơn.
- Kết nối Switch-to-Adapter: Kết nối các switch OSFP với bộ chuyển đổi ConnectX-7 hoặc BlueField-3 DPU bằng bộ thu phát OSFP hoặc QSFP112.
- Tách 400G/800G: Sử dụng với bộ thu phát OSFP hai cổng để hỗ trợ hai liên kết 400G 4 kênh.
- Các cụm AI và HPC yêu cầu kết nối GPU-to-GPU băng thông cao, độ trễ thấp trên các giá đỡ.
Khả năng tương thích
MFP7E10-N050 tương thích với các bộ thu phát NVIDIA bao gồm:
- OSFP hai cổng: MMA4Z00-NS (800G DR8) cho các switch InfiniBand/Ethernet
- OSFP một cổng: MMA4Z00-NS400 (400G) cho bộ chuyển đổi ConnectX-7
- QSFP112: MMA1Z00-NS400 (400G) cho BlueField-3 DPU
- Cũng hỗ trợ các giao thức 400GbE/NDR InfiniBand và NVLink.
Quan trọng: Đầu nối MPO-12/APC không tương thích với đầu nối MPO-12/UPC (vỏ màu xanh). Không trộn lẫn với các bộ thu phát 100G/200G sử dụng lớp đánh bóng UPC.
Thông số kỹ thuật
| Tham số | Giá trị |
|---|---|
| Mẫu mã | MFP7E10-N050 |
| Chiều dài | 50 m (dung sai: +2% × L / -0) |
| Loại sợi quang | Đa chế độ OM4 (50/125 µm) cho chiều dài >30 m |
| Loại đầu nối | Cái MPO-12/APC sang cái MPO-12/APC, vỏ màu xanh lá |
| Sợi quang hoạt động | 8 (4 Tx, 4 Rx) |
| Cực tính | Chéo loại B |
| Suy hao chèn (tối đa) | ≤ 0.35 + 0.0004 × L (dB) → 0.370 dB @ 50m |
| Suy hao phản xạ (tối thiểu) | ≥ 35 dB |
| Đường kính cáp | 3.0 ± 0.2 mm |
| Bán kính uốn cong tối thiểu | 30 mm (bất kỳ đâu trên cáp) |
| Vỏ cáp | Aqua, LSZH / OFNR |
| Nhiệt độ hoạt động | 0 °C đến 70 °C |
| Nhiệt độ lưu trữ | −40 °C đến 85 °C |
| Độ ẩm (không ngưng tụ) | 10% - 85% RH |
| Tiêu chuẩn | GR-1435, IEC 61754-7, ANSI/TIA-604-5 |
Hướng dẫn lựa chọn
| Mã đặt hàng | Mô tả | Chiều dài |
|---|---|---|
| MFP7E10-N003 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 3 m |
| MFP7E10-N005 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 5 m |
| MFP7E10-N007 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 7 m |
| MFP7E10-N010 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 10 m |
| MFP7E10-N015 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 15 m |
| MFP7E10-N020 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 20 m |
| MFP7E10-N025 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 25 m |
| MFP7E10-N030 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 30 m |
| MFP7E10-N035 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 35 m |
| MFP7E10-N040 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 40 m |
| MFP7E10-N050 | Cáp quang thụ động NVIDIA, MMF, MPO12 APC sang MPO12 APC | 50 m |
Ưu điểm
- Suy hao thấp & suy hao phản xạ cao: Đảm bảo tín hiệu quang sạch cho điều chế PAM4 400G/800G.
- Lớp đánh bóng APC: Giảm thiểu phản xạ, rất quan trọng đối với NDR InfiniBand và Ethernet 800G.
- Chéo loại B: Đơn giản hóa việc ghép nối trực tiếp bộ thu phát; không cần bộ chuyển đổi đảo cực.
- Vỏ LSZH/OFNR: Khói thấp và chống cháy, phù hợp cho không gian plenum và riser.
- Được NVIDIA chứng nhận: Đã kiểm tra và khuyến nghị cho các dòng ConnectX-7, BlueField-3 và Spectrum.
- Phạm vi tiếp cận tối đa: Chiều dài 50m là tối đa được hỗ trợ với hai bảng vá (4 điểm nối đầu nối) theo thông số kỹ thuật của NVIDIA.
Câu hỏi thường gặp
Cáp này có tương thích với bộ thu phát QSFP112 không?
Có, khi sử dụng với bộ thu phát NVIDIA QSFP112 400G phù hợp (ví dụ: MMA1Z00-NS400) ở phía bộ chuyển đổi.
Tôi có thể sử dụng cáp này với đầu nối MPO-12/UPC không?
Không. MPO-12/APC (vỏ xanh lá) không tương thích về mặt cơ học hoặc quang học với MPO-12/UPC (vỏ xanh). Sử dụng chúng cùng nhau có thể làm hỏng mặt cuối của đầu nối.
50m có phải là phạm vi tiếp cận tối đa cho cáp này không?
Có, theo thông số kỹ thuật của NVIDIA, MFP7E10-N050 là biến thể dài nhất trong dòng này, hỗ trợ tổng chiều dài liên kết lên đến 50m khi bao gồm tối đa hai bảng vá quang (4 điểm nối đầu nối).
Cáp có nhạy cảm với ESD không?
Không, cáp không có bộ phận dẫn điện. Tuy nhiên, các biện pháp phòng ngừa ESD tiêu chuẩn được áp dụng khi xử lý bộ thu phát.
Lưu ý khi xử lý
- Giữ nắp đậy bụi trên đầu nối cho đến khi lắp đặt để tránh nhiễm bẩn.
- Làm sạch cả đầu nối cáp và bộ thu phát bằng chất làm sạch đầu nối quang trước khi ghép nối.
- Tránh uốn cong cáp dưới bán kính uốn cong 30 mm.
- Không để tiếp xúc với chất lỏng hoặc vận hành ngoài phạm vi nhiệt độ quy định.
- Bảo quản trong khoảng từ −40 °C đến 85 °C khi không sử dụng.
Giới thiệu công ty
Hong Kong Starsurge Group Co., Limited là nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ. Được thành lập vào năm 2008, chúng tôi phục vụ khách hàng trên toàn thế giới với các sản phẩm bao gồm switch mạng, card mạng, điểm truy cập không dây, bộ điều khiển, cáp và các thiết bị mạng liên quan.
Được hỗ trợ bởi đội ngũ bán hàng và kỹ thuật giàu kinh nghiệm, Starsurge hỗ trợ các ngành như chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp. Chúng tôi cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và giao hàng toàn cầu.
Các điểm chính chính trong nháy mắt
Đầu nối & Cực tính: Cái MPO-12/APC, chéo loại B, vỏ màu xanh lá
Sợi quang & Chiều dài: Đa chế độ OM4, 50 m (164 ft), 8 sợi hoạt động
Hiệu suất quang: IL ≤ 0.370 dB, RL ≥ 35 dB
Tuân thủ: GR-1435, IEC 61754-7, OFNR/LSZH
Ma trận tương thích
| Bộ thu phát / Thiết bị | Loại cổng | Tương thích |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP hai cổng | Có |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (một cổng) | Có |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Có |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Có |
| Bộ thu phát MPO-12/UPC (100G/200G) | MPO-12/UPC | Không (lớp đánh bóng khác) |
Danh sách kiểm tra người mua
- Xác nhận loại cổng bộ thu phát: OSFP, OSFP hai cổng hoặc QSFP112
- Xác minh lớp đánh bóng đầu nối: MPO-12/APC (vỏ xanh lá) so với UPC (vỏ xanh)
- Kiểm tra chiều dài cáp yêu cầu — MFP7E10-N050 là 50 mét
- Đảm bảo loại sợi quang: đa chế độ OM4 cho chiều dài >30m
- Lập kế hoạch quản lý cáp: bán kính uốn cong tối thiểu 30 mm
- Xem xét suy hao chèn bảng vá: cho phép tối đa 4 điểm nối đầu nối
