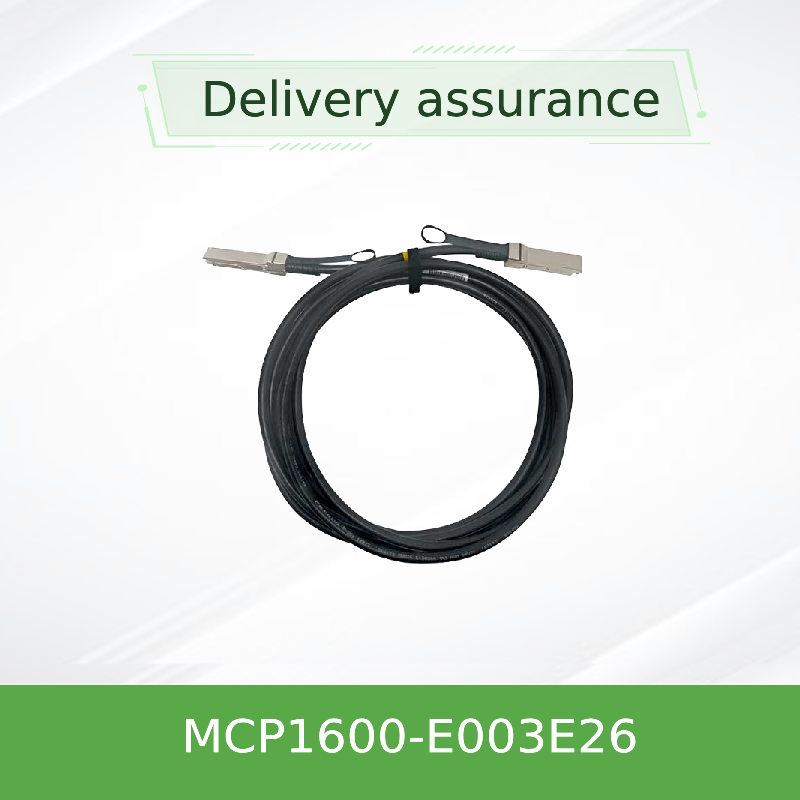

Cáp DAC đồng thụ động Mellanox MCP1600-E003E26 100Gb/s QSFP28 – 3m, 26 AWG, EDR InfiniBand, LSZH
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MCP1600-E003E26 |
| Tài liệu: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Mellanox AOC Cáp | Chiều dài cáp: | 3 mét |
| Tên: | Cáp Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH Cáp mạng Infiniband 3m 26AWG | Từ khóa: | Cáp Mellanox DAC |
| Làm nổi bật: | Mellanox QSFP28 DAC cáp 100Gb/s,3m đồng thụ động cáp EDR InfiniBand,LSZH Mellanox cáp 26 AWG |
||
Mô tả sản phẩm
Mellanox MCP1600-E003E26 Cáp DAC đồng thụ động QSFP28 100Gb/s
Kết nối EDR InfiniBand hiệu suất cao cho các liên kết trung tâm dữ liệu tầm ngắn.
Tổng quan sản phẩm
CácMellanox MCP1600-E003E26là một cáp đồng (DAC) 100Gb / s QSFP28 kết nối trực tiếp được thiết kế cho các ứng dụng EDR InfiniBand và 100G Ethernet. Nó tích hợp bốn cặp đồng tốc độ cao hoạt động ở tốc độ 25Gb / s mỗi làn,cung cấp tổng băng thông 100Gb / s trên một liên kết 3 métGiải pháp đồng thụ động này cung cấp một giải pháp thay thế hiệu quả về chi phí, hiệu quả về năng lượng cho sợi quang cho các kết nối liên kết đường ngắn trong việc triển khai trên và bên cạnh.
Mỗi cổng QSFP28 kết hợp một EEPROM lưu trữ dữ liệu nhận dạng và cấu hình sản phẩm, có thể đọc bởi hệ thống máy chủ thông qua giao diện quản lý I2C (tương thích với SFF-8636).Cáp được xây dựng với mộtLSZH (Low Smoke Zero Halogen)áo khoác và PCB không chứa halogen, đáp ứng các tiêu chuẩn RoHS và môi trường cho các trung tâm dữ liệu hiện đại.
Các tính năng chính và công nghệ
- Tốc độ dữ liệu tổng hợp 100Gb/s- 4 làn đường x 25Gb/s NRZ
- Thiết kế đồng thụ động- tiêu thụ năng lượng hoạt động bằng không (0,1W tối đa)
- QSFP28 có thể cắm nóng- Các yếu tố hình thức phù hợp với SFF-8665
- 3.3V nguồn cấp duy nhất- phạm vi điện áp 3,135V đến 3,465V
- Tính toàn vẹn tín hiệu vượt trội- Kháng đặc trưng 100Ω ± 10%
- Độ trễ thấp- trễ lan truyền 4,5 ns/m (thông tin)
- Cáp cứng- 26 AWG, đường kính 9,4 mm, bán kính cong: 47mm (một) / 94mm (lặp lại)
- Quản lý I2C- SFF-8636 phù hợp, chẩn đoán số
- Nhiệt độ hoạt động0°C đến 70°C (vụ)
- Nhiệt độ lưu trữ-40°C đến 85°C
- Phù hợp với RoHS / REACH- PCB không chứa halogen, LF/HF
- Tỷ lệ lỗi bit< 1E-15 (với hệ thống Mellanox)
- Độ khoan dung chiều dài±50 mm (đối với biến thể 3m)
- áo khoác LSZH màu đen- khói thấp, không có halogen
Các hoạt động đặc trưng
- vải InfiniBand EDR- kiến trúc xương sống trong các cụm HPC
- Kết nối 100G Ethernet TOR- chuyển sang máy chủ và chuyển sang chuyển
- Trung tâm dữ liệu hàng đầu (ToR)cáp trong giá đỡ (tối đa 3m)
- Hệ thống lưu trữ- NVMe-over-Fabrics, tất cả các mảng flash
- Tính toán hiệu suất cao- GPU cluster, AI training pods
Khả năng tương thích
MCP1600-E003E26 hoàn toàn tương thích với Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 adapters, Spectrum và Quantum switch,cũng như các cổng QSFP28 trên các công tắc của bên thứ ba tuân thủ các thông số kỹ thuật SFF-8665 và SFF-8636,Khả năng tương tác đã được xác minh với các nhà cung cấp chuyển đổi lớn (Cisco, Arista, Juniper) trong chế độ 100G-SR4 / CR4.
Bảng xác nhận:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; cổng QSFP28 100G chung.
Thông số kỹ thuật
| Parameter | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|
| Điện áp cung cấp (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Tiêu thụ năng lượng | -- | 0.1 | 0.1 | W |
| Nhiệt độ khoang hoạt động | 0 | -- | 70 | °C |
| Nhiệt độ lưu trữ | -40 | -- | 85 | °C |
| Độ ẩm tương đối hoạt động | 5 | -- | 85 | % |
| Khả năng trở ngại đặc trưng | 90 | 100 | 110 | Ω |
| Sự chậm phát triển (thông tin) | -- | 4.5 | -- | ns/m |
| Tỷ lệ dữ liệu trên mỗi làn đường | -- | 25 | -- | Gb/s |
| Tỷ lệ dữ liệu tổng hợp | -- | 100 | -- | Gb/s |
Thông số kỹ thuật vật lý
| Cụ thể: | 26 AWG |
| Chiều dài | 3 m (sự khoan dung ±50 mm) |
| Chiều kính bên ngoài | 9.4 ± 0,4 mm |
| Phân tích uốn cong tối thiểu (một) | 47 mm |
| Phân tích uốn cong tối thiểu (lặp lại) | 94 mm |
| Vật liệu áo khoác | LSZH (Low Smoke Zero Halogen) |
| Loại kết nối | QSFP28 (SFF-8665) |
Hướng dẫn lựa chọn
| Số phần | Chiều dài | AWG | Mô tả |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | Đen, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Đen, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1.5m | 30 | Đen, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Đen, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2.5m | 26 | Đen, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Màu đen, 26 AWG, LSZH (sản phẩm này) |
| MCP1600-E004E26 | 4m | 26 | Đen, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Đen, 26 AWG, LSZH |
Tất cả các cáp là 100Gb / s QSFP28, đồng thụ động, EDR InfiniBand.
Ưu điểm
- Hiệu quả về chi phí- đồng thụ động loại bỏ chi phí máy thu quang
- Năng lượng cực thấp- 0,1W tối đa so với 2-3W cho cáp quang hoạt động
- Tin cậy- được kiểm tra nghiêm ngặt cho hiệu suất ra khỏi hộp
- Việc triển khai linh hoạt- có thể cắm vào nóng, chịu uốn cong
- An toàn cho môi trường- áo khoác LSZH, tuân thủ RoHS
- Khả năng tương thích ngược- hoạt động với 40Gb / s QSFP + với bộ điều hợp thích hợp
Dịch vụ & Hỗ trợ
- Bảo hành phần cứng hạn chế 1 năm- bao gồm sửa chữa hoặc thay thế (Mellanox)
- Chuyển hàng toàn cầu- Hồng Kông Starsurge cung cấp vận chuyển trên toàn thế giới
- Hỗ trợ kỹ thuật- hỗ trợ kỹ thuật trước bán hàng và sau bán hàng
- Chiều dài tùy chỉnh- bán hàng liên lạc cho chiều dài không chuẩn (MOQ có thể áp dụng)
- RFQ & giá bán lẻ- Đặt giá phù hợp cho các đơn đặt hàng khối lượng
Câu hỏi thường gặp
Tốc độ dữ liệu tối đa của MCP1600-E003E26 là bao nhiêu?
Nó hỗ trợ tổng hợp 100Gb / s (4 làn x 25Gb / s) cho InfiniBand EDR và 100G Ethernet.
Cáp này hoạt động hay thụ động?
Đồng thụ động - không có nguồn điện bên ngoài, tiêu thụ điện tối đa 0,1W.
Phạm vi nhiệt độ hoạt động là bao nhiêu?
Nhiệt độ vỏ từ 0 °C đến 70 °C; lưu trữ từ -40 °C đến 85 °C.
Nó có tương thích với các công tắc không phải của Mellanox không?
Có, nó hoạt động với các cổng QSFP28 tiêu chuẩn theo SFF-8665 và SFF-8636.
Chuyển tiếp "E26" chỉ ra gì?
E26 biểu thị đường kính dây AWG 26 và chiều dài 3m (xem hướng dẫn lựa chọn).
Các biện pháp phòng ngừa
- Không vượt quá bán kính uốn cong tối thiểu (47mm uốn cong đơn, 94mm lặp lại) để tránh giảm hiệu suất.
- Đảm bảo xử lý ESD thích hợp trong quá trình lắp đặt.
- Chỉ sử dụng với máy chủ hỗ trợ 3.3V Vcc và đáp ứng QSFP28 MSA.
- Đối với chiều dài > 3m, hãy xem xét đo quang hoạt động hoặc 26 AWG; đồng thụ động dài hơn có thể yêu cầu điều kiện tín hiệu.
Giới thiệu công ty
Hồng Kông Starsurge Group Co., Limitedlà một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.Các điểm truy cập không dâyĐược hỗ trợ bởi một đội ngũ bán hàng và kỹ thuật có kinh nghiệm, Starsurge hỗ trợ các ngành công nghiệp như chính phủ, y tế, sản xuất, giáo dục, tài chính,và doanh nghiệpChúng tôi cũng cung cấp các giải pháp IoT, hệ thống quản lý mạng, phát triển phần mềm tùy chỉnh, hỗ trợ đa ngôn ngữ và phân phối toàn cầu.dịch vụ đáp ứng, và các giải pháp phù hợp giúp khách hàng xây dựng cơ sở hạ tầng mạng hiệu quả, mở rộng và đáng tin cậy.
Những sự thật chính
✔ 100Gb/s EDR
✔ 3m chiều dài
✔ 26 AWG
✔ áo khoác LSZH
✔ RoHS/REACH
✔ Khả năng cắm điện nóng
✔ Lượng điện 0,1W
Ma trận tương thích
| Người bán | Dòng sản phẩm |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, Spektrum, Quantum |
| Cisco | Nexus 9000 (cổng QSFP28) |
| Arista | 7060, 7280, 7500 series |
| Bạch tuộc | QFX5000, PTX1000 |
| Thuốc chung | Các máy chủ phù hợp với SFF-8665 / SFF-8636 |
Danh sách kiểm tra người mua
- Chứng minh chiều dài yêu cầu (3m) và gauge (26 AWG)
- ️ Chứng minh chuyển đổi / NIC hỗ trợ QSFP28 100G
- Hãy kiểm tra các giới hạn bán kính uốn cong trong kệ của bạn
- Xem xét các tùy chọn bảo hành và hỗ trợ
- ️ Yêu cầu giá khối lượng nếu cần thiết
Sản phẩm liên quan
- MCP1600-E00AE30 (0,5m)
- MCP1600-E001E30 (1m)
- MCP1600-E01AE30 (1.5m)
- MCP1600-E002E30 (2m)
- MCP1600-E005E26 (5m)
- Bộ thu quang QSFP28
