MFS1S00-HxxxV 200Gb/giây QSFP56 MMF AOC Thông số kỹ thuật sản phẩm

Giới thiệu

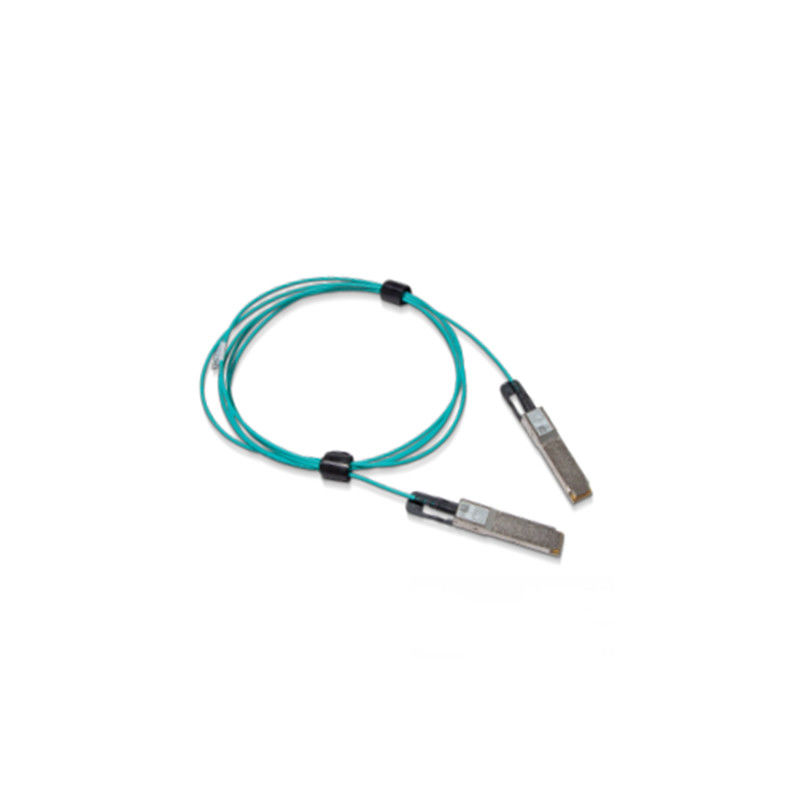

NVIDIA® MFS1S00 là cáp quang chủ động (AOC) dựa trên QSFP56 VCSEL (Laser phát ra bề mặt khoang dọc) được thiết kế để sử dụng trong các hệ thống InfiniBand (IB) HDR (Tốc độ dữ liệu cao) 200Gb/giây.

MFS1S00 AOC cung cấp mật độ cổng và khả năng cấu hình cao, đồng thời có phạm vi phủ sóng xa hơn nhiều so với cáp đồng thụ động trong trung tâm dữ liệu.Vì AOC có thể cắm nóng nên rất dễ cài đặt và thay thế.

MFS1S00 có cổng QSFP56 tương thích SFF-8665 tiêu chuẩn ở phía điện đối với hệ thống máy chủ.Nó chứa bốn bộ thu phát quang đa chế độ (MMF) ở mỗi đầu, mỗi bộ hoạt động ở tốc độ dữ liệu lên tới 50Gb/s.

MFS1S00 cung cấp khả năng hẹn giờ lại có thể lựa chọn trên mỗi làn cho cả bộ phát và bộ thu quang của nó với tốc độ lên tới 50Gb/s.

Các giải pháp cáp chất lượng độc đáo của NVIDIA cung cấp khả năng kết nối tiết kiệm năng lượng cho các kết nối trung tâm dữ liệu.Nó cho phép băng thông cổng, mật độ và khả năng cấu hình cao hơn với chi phí thấp và giảm yêu cầu năng lượng trong các trung tâm dữ liệu.Thử nghiệm sản xuất nghiêm ngặt đảm bảo trải nghiệm lắp đặt tốt nhất, hiệu suất và độ bền.

Thông tin đặt hàng

Thông số kỹ thuật tối đa tuyệt đối

Xếp hạng tối đa tuyệt đối là những xếp hạng vượt quá mức có thể xảy ra hư hỏng cho thiết bị.

Hoạt động kéo dài giữa các thông số kỹ thuật hoạt động và xếp hạng tối đa tuyệt đối không nhằm mục đích và có thể gây ra sự xuống cấp vĩnh viễn của thiết bị.

Thông số kỹ thuật môi trường

Bảng này hiển thị các thông số kỹ thuật môi trường cho sản phẩm.

Thông số kỹ thuật hoạt động

Phần này hiển thị phạm vi giá trị cho hoạt động bình thường.Bộ lọc nguồn điện của bo mạch chủ phải được thiết kế theo khuyến nghị trong Thông số kỹ thuật của Ủy ban SFF.

1. Cho phép đọc nhiệt độ bên trong thông qua DDMI lên đến 75°C.

Thông số kỹ thuật Điện

Ghi chú:

• Nhiều miền đồng hồ chỉ được hỗ trợ trên Rx phía dòng.Phía máy chủ Rx chỉ hỗ trợ một miền đồng hồ.
• Khóa QSFP Tx CDR chỉ có thể xảy ra nếu làn Tx 1 đang truyền dữ liệu
• khả năng tương tác

Đối với các cấu hình được thử nghiệm với AOC, vui lòng tham khảo báo cáo chất lượng sản phẩm (SLP) cấp hệ thống.

Tỷ lệ chọn

AOC hỗ trợ chọn tốc độ, được kiểm soát bằng cách ghi vào các thanh ghi 0x57-0x58.Hai bit được chỉ định cho mỗi làn thu trong byte 0x57 (87dec, Rxn_Rate_Select) và hai bit cho mỗi làn phát theo byte 0x58 (88dec, Txn_Rate_Select) để chỉ định tối đa bốn tốc độ bit, như được xác định trong SFF-8636 Rev 2.9.2 Bảng 6 -5 MÃ HÓA XN_RATE_SELECT.Tất cả bốn làn được yêu cầu phải có cùng giá trị chọn tỷ lệ.

Bảng dưới đây chỉ định tốc độ cho từng cài đặt chọn tốc độ.

Tỷ lệ chọn mã hóa

Câu hỏi thường gặp

Q1.Bạn có thể mua gì từ chúng tôi?

Trả lời:Các sản phẩm thương hiệu Mellanox, Aruba, Rukus, Extreme, bao gồm thiết bị chuyển mạch, card mạng, dây cáp, Access

Điểm, v.v.

Q2.Làm thế nào về ngày giao hàng?

A: Nó thường mất 3-5 ngày làm việc.Đối với các mô hình cụ thể, vui lòng liên hệ với chúng tôi để kiểm tra chứng khoán.Đến cuối cùng,

tư vấn thực tế sẽ chiếm ưu thế. Chúng tôi sẽ cố gắng hết sức để cung cấp càng sớm càng tốt.

Câu 3. Điều khoản bảo hành của bạn là gì?

A: Chúng tôi cung cấp thời gian bảo hành 12 tháng.

Q4.Làm thế nào về Phương thức vận chuyển?

Trả lời: Chúng tôi sử dụng Fedex/DHL/UPS/TNT và các lô hàng hàng không khác, các lô hàng đường biển cũng khả thi.Trong một từ,

chúng tôi có thể thực hiện bất kỳ chuyến hàng nào mà bạn muốn.

Câu 5. Tôi có thể lấy một số mẫu không?

Trả lời: Có, hàng mẫu có sẵn để kiểm tra chất lượng và kiểm tra thị trường.Bạn chỉ cần trả chi phí lấy mẫu

và chi phí thể hiện.

Q6. Điểm mạnh cốt lõi của bạn là gì?

Trả lời: Cung cấp trực tiếp, Sản phẩm chính hãng và mới với giá ưu đãi và hậu mãi hoàn hảo.
