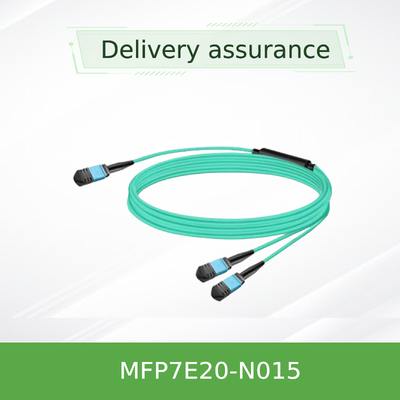

NVIDIA MFP7E20-N015 Cáp sợi quang - Giải pháp trung tâm dữ liệu 800G / 400G mật độ cao

1. Tổng quan sản phẩm

NVIDIA MFP7E20-N015 là một multimode hiệu suất caocáp sợi quangđược thiết kế cho các trung tâm dữ liệu thế hệ tiếp theo.cáp sợi thụ độngcó cấu hình phân chia 4 kênh đến 2 kênh kép, cho phép kết nối linh hoạt giữa các máy thu 800G OSFP và các điểm cuối 400G OSFP / QSFP112.Với chiều dài 15 mét và phân loại sợi OM4, nó hỗ trợ truyền dữ liệu tốc độ cao lên đến 200G mỗi làn với sự mất tín hiệu và phản xạ tối thiểu.

2Các đặc điểm chính

• Bộ kết nối đánh bóng góc MPO-12/APC để giảm phản xạ ngược
• Bản đồ sợi chéo loại B cho kết nối trực tiếp từ máy thu đến máy thu
• áo khoác Low Smoke Zero Halogen (LSZH) để tăng cường an toàn
• Sợi đa phương thức 50/125 μm được tối ưu hóa cho các ứng dụng tầm ngắn
• Hỗ trợ các giao thức InfiniBand NDR, Ethernet và NVLink
• Telcordia GR-1435 và IEC 61754-7 phù hợp

3Công nghệ & Tiêu chuẩn

Dòng MFP7E20 sử dụng các đầu nối MPO-12/APC với độ sơn 8 độ để giảm thiểu phản xạ quang học và duy trì tính toàn vẹn tín hiệu.Nó phù hợp với các tiêu chuẩn quốc tế bao gồm IEC 61754-7, ANSI / TIA / EIA 604-5, và được thử nghiệm theo các yêu cầu GR-1435cáp sợi quangcho môi trường mật độ cao.

4Nguyên tắc làm việc

Cáp sử dụng topology chéo loại B, trong đó các làn đường truyền từ một đầu được sắp xếp với các làn đường nhận ở đầu đối diện.4 Rx) và 4 thành viên không hoạt độngBề mặt tiếp xúc vật lý góc (APC) làm lệch ánh sáng phản xạ khỏi máy thu, đảm bảo truyền tín hiệu sạch với tổn thất trở lại ≥35 dB.

5Ứng dụng

Lý tưởng để kết nối NVIDIA ConnectX-7 adapters và BlueField-3 DPUs với 800G OSFP chuyển đổi trong:

• Các nhóm máy tính hiệu suất cao (HPC)
• Trung tâm dữ liệu đám mây
• Cơ sở hạ tầng đào tạo AI
• Mạng khu vực lưu trữ (SAN)

6. Thông số kỹ thuật & Hướng dẫn lựa chọn

7Ưu điểm

• Kiểm soát phản xạ cao hơn so với các đầu nối UPC
• áo khoác tròn linh hoạt để dễ dàng di chuyển trong giá đỡ
• Cơ chế khóa đẩy kéo để lắp đặt và tháo nhanh
• Tương thích với các máy thu NVIDIA MMA4Z00 và MMA1Z00

8Dịch vụ và hỗ trợ

Tất cảcáp sợi thụ độngChúng tôi cung cấp hỗ trợ kỹ thuật 24/7, vận chuyển cùng ngày cho các mặt hàng trong kho, và nhãn tùy chỉnh theo yêu cầu.Nhóm của chúng tôi cung cấp hướng dẫn tích hợp cho triển khai quy mô lớn.

9Các câu hỏi thường gặp

Q: Tôi có thể sử dụng cáp này với máy thu MPO-12/UPC không?
A: Không. Các đầu nối APC và UPC không tương thích do góc đánh bóng khác nhau.

Hỏi: Tầm tiếp cận tối đa là bao nhiêu?
A: Tối đa 50 mét với sợi OM4, giả sử không quá 4 nút kết nối.

Q: Cáp sợi này có tương thích với cổng QSFP112 không?
Đáp: Có, qua MPO đến các băng cassette phân tán sợi kép.

10Các biện pháp phòng ngừa

• Luôn sử dụng các công cụ làm sạch quang trước khi chèn
• Không trộn dây thẳng và splitter trong cùng một máy thu OSFP hai cổng
• Tránh bán kính uốn cong dưới 30 mm
• Lưu trữ trong điều kiện khô từ -40 °C đến 85 °C
