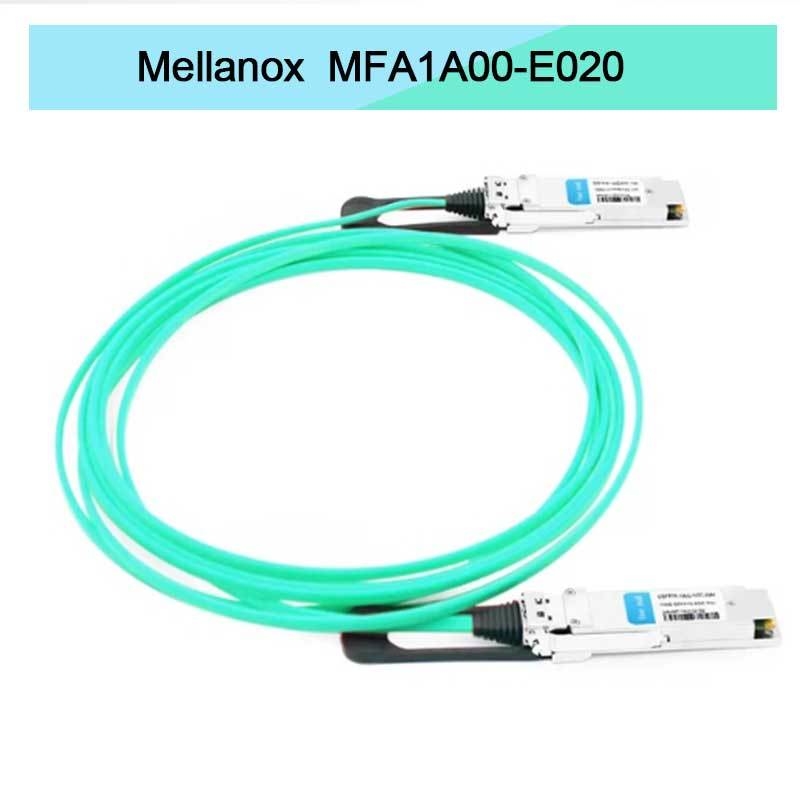

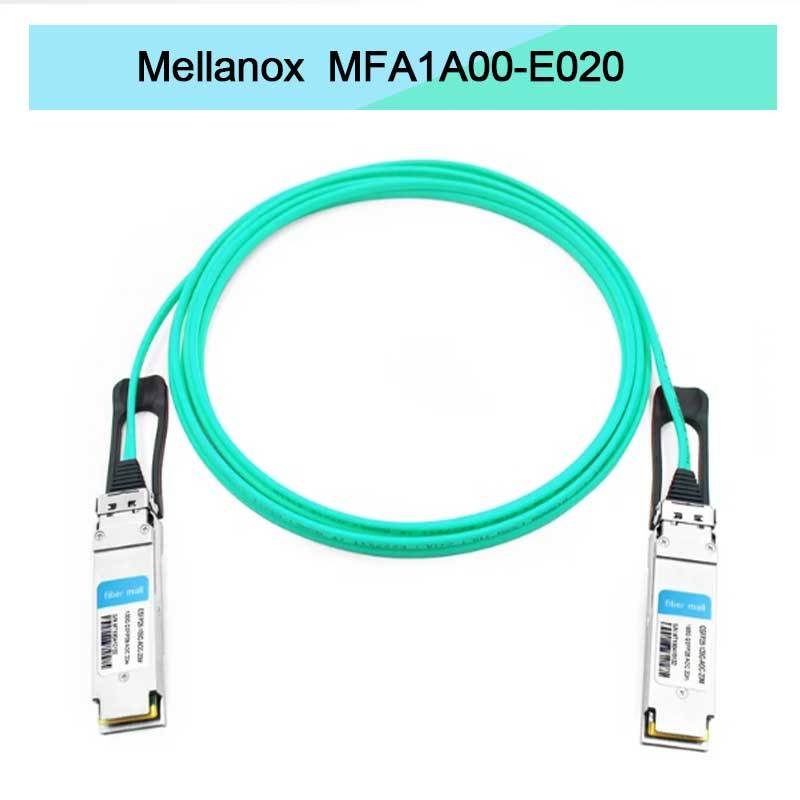

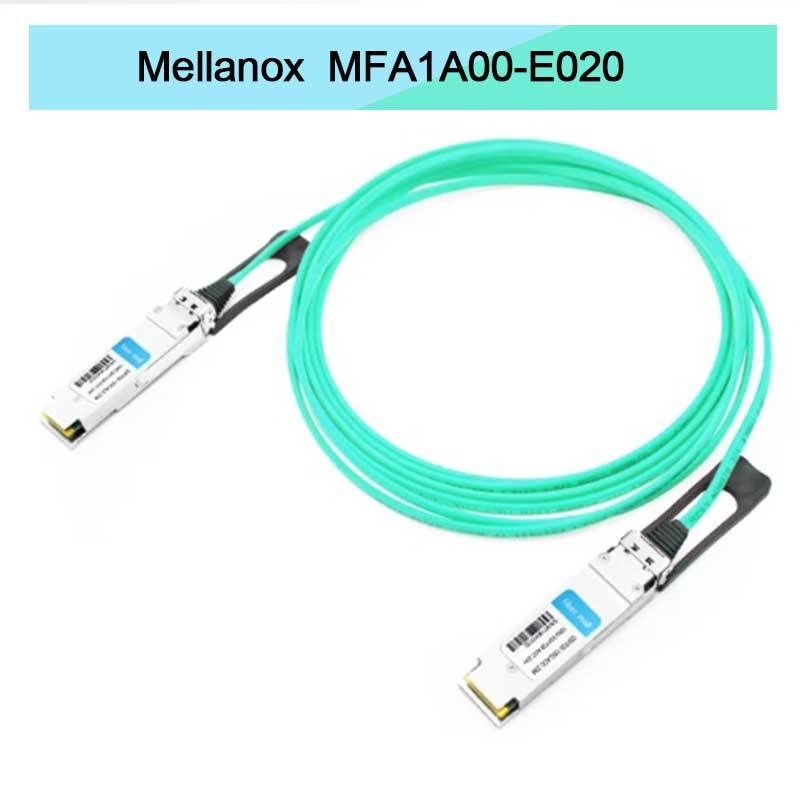

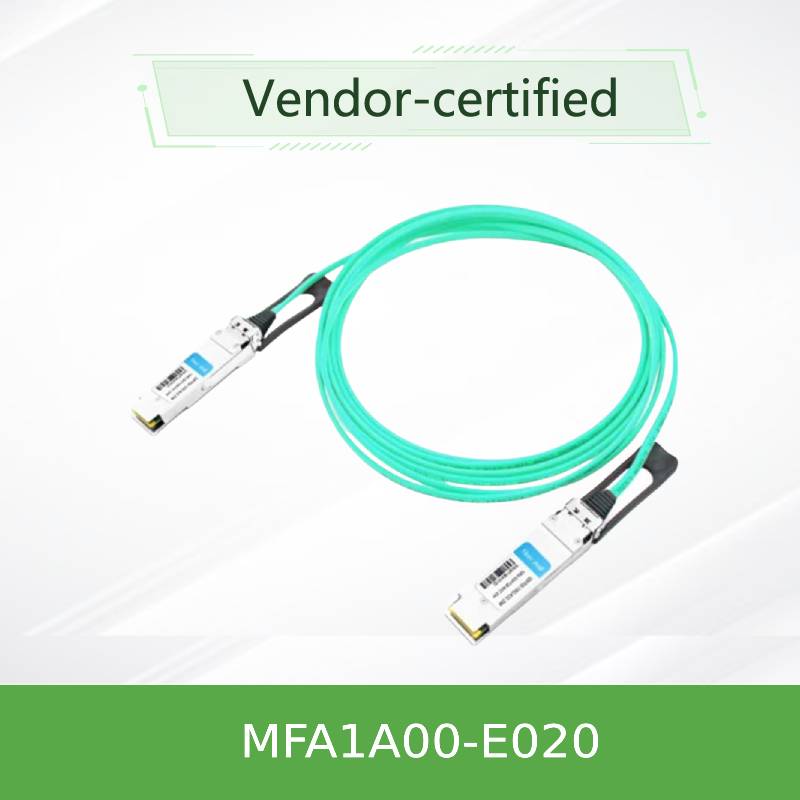

Cáp quang chủ động QSFP28 100Gb/s NVIDIA MFA1A00-E020

1. Tổng quan sản phẩm

NVIDIA® MFA1A00-E020 là Cáp quang chủ động (AOC) QSFP28 hiệu suất cao được thiết kế cho các ứng dụng InfiniBand EDR 100Gb/s và Ethernet. quang này mang lại khả năng kết nối mạnh mẽ ở khoảng cách 20 mét, vượt trội hơn đáng kể so với các giải pháp đồng thụ động trong môi trường trung tâm dữ liệu. Nó tích hợp bốn sợi quang đa mode (MMF) trên mỗi đầu, mỗi sợi có khả năng truyền dữ liệu với tốc độ lên đến 26 Gb/s. Được thiết kế cho mật độ cổng cao và tiện lợi khi cắm nóng, giải pháp thay thế cáp quang thụ động này cung cấp khả năng cấu hình và hiệu quả năng lượng vượt trội, khiến nó trở thành lựa chọn lý tưởng cho các kết nối tốc độ cao hiện đại.

2. Các đặc điểm chính

• Tốc độ dữ liệu lên đến 100 Gb/s cho các ứng dụng băng thông cao
• Kiểu dáng QSFP28 có thể cắm nóng để dễ dàng cài đặt và bảo trì
• Biên độ đầu ra và tiền nhấn của bộ thu có thể lập trình để đảm bảo tính toàn vẹn của tín hiệu
• Chọn thời gian lại trên mỗi làn để tối ưu hóa hiệu suất ở tốc độ 26 Gb/s
• Tiêu thụ điện năng thấp: 2.2W điển hình trên mỗi đầu (với thời gian lại)
• Phạm vi lên đến 100 mét với sợi quang đa mode
• Tuân thủ các tiêu chuẩn SFF-8665, SFF-8636 và RoHS
• Giám sát chẩn đoán kỹ thuật số (DDM) để theo dõi hiệu suất theo thời gian thực

3. Công nghệ cốt lõi & Tiêu chuẩn

MFA1A00-E020 tận dụng công nghệ Laser phát xạ bề mặt khoang dọc (VCSEL) để đảm bảo truyền dữ liệu đáng tin cậy. Nó tuân thủ đầy đủ các tiêu chuẩn công nghiệp chính, bao gồm SFF-8665 cho giao diện QSFP28 và SFF-8636 cho giao diện quản lý I²C. quang này hỗ trợ các giao thức Ethernet 100GbE và InfiniBand EDR, đảm bảo khả năng tương tác rộng rãi. Phần sụn tiên tiến của nó cho phép Giám sát chẩn đoán kỹ thuật số (DDM) tinh vi, cung cấp thông tin chi tiết về nhiệt độ, điện áp, độ lệch laser và mức công suất quang.

4. Nguyên tắc hoạt động

Cáp quang chủ động này hoạt động bằng cách chuyển đổi tín hiệu điện từ hệ thống máy chủ thành tín hiệu quang thông qua các bộ phát VCSEL tích hợp. Sau đó, các tín hiệu quang này được truyền qua sợi quang đa mode. Ở đầu thu, các bộ dò quang chuyển đổi các tín hiệu trở lại thành dữ liệu điện. Cáp có các khả năng định thời lại tích hợp (CDR) trên mỗi làn để hiệu chỉnh rung và méo tín hiệu, đảm bảo tính toàn vẹn của dữ liệu trên các khoảng cách mở rộng. Cách tiếp cận tích hợp này loại bỏ sự cần thiết của các bộ thu phát và cáp vá riêng biệt, đơn giản hóa liên kết và tăng cường độ tin cậy. Giải pháp thay thế cáp quang thụ động này là một giải pháp hoàn chỉnh, cắm và chạy.

5. Kịch bản ứng dụng

MFA1A00-E020 được thiết kế cho các môi trường điện toán hiệu suất cao đòi hỏi độ trễ thấp và băng thông cao.

• Kết nối trung tâm dữ liệu: Kiến trúc spine-leaf, chuyển mạch top-of-rack (ToR) và kết nối máy chủ-công tắc.
• Điện toán hiệu suất cao (HPC): Cụm và siêu máy tính sử dụng InfiniBand EDR.
• Cơ sở hạ tầng đám mây: Các nhà cung cấp dịch vụ đám mây quy mô lớn yêu cầu kết nối máy chủ tốc độ cao.
• Mạng doanh nghiệp: Mạng cốt lõi và mạng khu vực lưu trữ (SAN).

6. Thông số kỹ thuật & Thông tin đặt hàng

7. Ưu điểm & Điểm bán hàng

Cáp quang này nổi bật so với các giải pháp cáp quang thụ động truyền thống và các sản phẩm cạnh tranh thông qua một số ưu điểm chính:

• Phạm vi & Hiệu suất vượt trội: Cung cấp phạm vi 100m đáng tin cậy, vượt xa các giới hạn của cáp DAC thụ động.
• Giải pháp tích hợp: Loại bỏ các vấn đề về khả năng tương thích và các mối lo ngại về suy hao chèn liên quan đến các bộ thu phát và cáp vá riêng biệt.
• Chẩn đoán nâng cao: DDM toàn diện cho phép giám sát chủ động và quản lý mạng, giảm thời gian ngừng hoạt động.
• Hiệu quả năng lượng: Tiêu thụ điện năng trên mỗi cổng thấp hơn so với nhiều giải pháp thay thế, giảm chi phí vận hành.
• Chất lượng nghiêm ngặt: Trải qua quá trình kiểm tra sản xuất rộng rãi để đảm bảo hiệu suất vượt trội và độ bền lâu dài ngay khi xuất xưởng.

8. Dịch vụ & Hỗ trợ

Chúng tôi cung cấp hỗ trợ toàn diện cho tất cả các sản phẩm của chúng tôi. Điều này bao gồm thời gian bảo hành tiêu chuẩn. Đội ngũ kỹ thuật của chúng tôi cung cấp tư vấn và hỗ trợ 24/7 để hỗ trợ tích hợp và khắc phục sự cố. Chúng tôi duy trì hàng tồn kho lớn, cho phép chúng tôi cung cấp thời gian giao hàng đáng tin cậy cho cả đơn hàng số lượng nhỏ và lớn.

9. Câu hỏi thường gặp (FAQ)

Hỏi: Cáp này có thể cắm nóng không?
Đáp: Có, kiểu dáng QSFP28 được thiết kế để hoạt động cắm nóng, cho phép cài đặt và tháo gỡ mà không cần tắt nguồn hệ thống.

Hỏi: Sự khác biệt giữa AOC và DAC thụ động là gì?
Đáp: Cáp quang chủ động (AOC) như cáp này sử dụng sợi quang và có thiết bị điện tử tích hợp để xử lý tín hiệu, cho phép phạm vi kết nối xa hơn (lên đến 100m) và ít trọng lượng hơn. Cáp đồng gắn trực tiếp thụ động (DAC) nặng hơn, có phạm vi kết nối ngắn hơn (~5-7m) và không chứa các thành phần hoạt động.

Hỏi: Cáp này có hỗ trợ chẩn đoán kỹ thuật số (DDM/DOM) không?
Đáp: Có, nó có tính năng Giám sát chẩn đoán kỹ thuật số (DDM) đầy đủ theo SFF-8636, cung cấp dữ liệu theo thời gian thực về nhiệt độ, điện áp, công suất TX/RX và dòng phân cực laser.

Hỏi: Cáp này tương thích với những hệ thống nào?
Đáp: Nó tương thích với bất kỳ công tắc, bộ định tuyến hoặc card giao diện mạng nào có cổng QSFP28 và hỗ trợ các giao thức 100GbE hoặc InfiniBand EDR. Luôn tham khảo hướng dẫn tương thích của hệ thống của bạn.

10. Các biện pháp phòng ngừa quan trọng

• Đảm bảo cổng QSFP28 của thiết bị chủ được bật cho giao thức thích hợp (100GbE hoặc InfiniBand EDR).
• Không vượt quá bán kính uốn cong tối thiểu là 30 mm để tránh làm hỏng vĩnh viễn các sợi bên trong.
• Vận hành và bảo quản cáp trong phạm vi nhiệt độ và độ ẩm quy định (hoạt động từ 0°C đến 70°C; độ ẩm từ 5% đến 85%).
• Thiết bị này tuân thủ các giới hạn của FCC Loại A. Nó có thể gây nhiễu sóng vô tuyến trong khu dân cư; người dùng có trách nhiệm giảm thiểu.
• Mô-đun laser được phân loại là sản phẩm laser IEC 60825-1 Loại I, an toàn trong điều kiện hoạt động bình thường.
