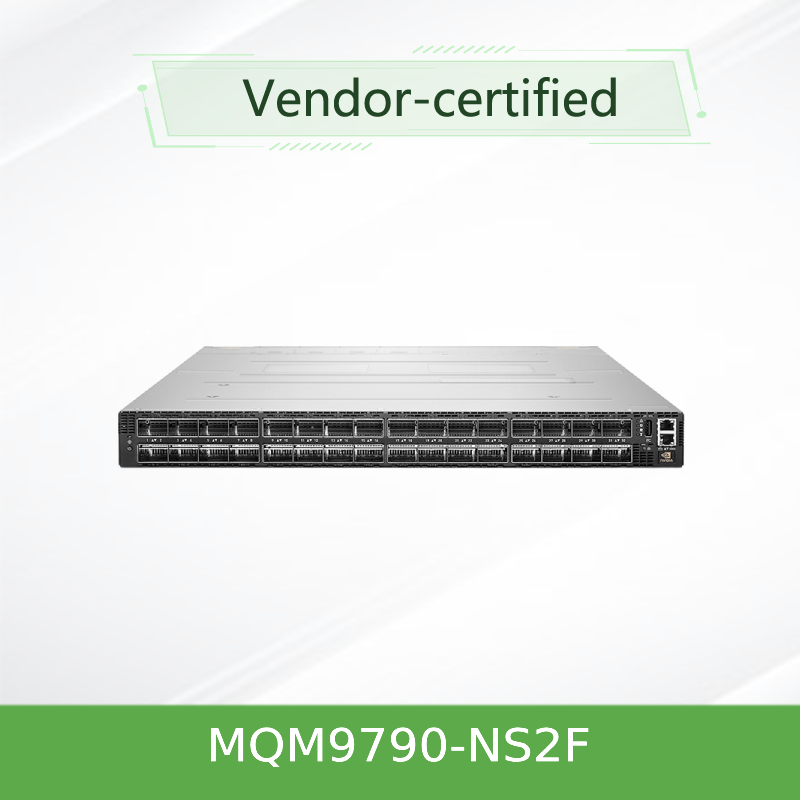

Bộ chuyển mạch InfiniBand NVIDIA MQM9790-NS2F 400Gb/s – 64-Port NDR, 51,2Tb/s, Được quản lý bên ngoài, 1U cho Cụm HPC & AI

NVIDIA MQM9790-NS2F là một bộ chuyển đổi InfiniBand Quantum-2 cấu hình cố định dựa trên kiến trúc NDR 400Gb / s hàng đầu trong ngành.biến thể được quản lý bên ngoài này cung cấp 64 cổng không chặn (thông qua 32 đầu nối OSFP) trong một yếu tố hình dạng 1U nhỏ gọn, cung cấp một 51.2Tb / s đáng kinh ngạc của thông lượng hai chiều và hơn 66,5 tỷ gói mỗi giây.

MQM9790-NS2F được tối ưu hóa cho môi trường mà một Quản lý Subnet tập trung (như NVIDIA UFM) sắp xếp kiểm soát fabric. Nó bao gồm SHARPv3 trong mạng tính toán, định tuyến thích nghi, RDMA,và kiểm soát tắc nghẽn tiên tiến - cho phép các nhà nghiên cứu và nhà phát triển AI giải quyết các thách thức dữ liệu nhiều nhất với hiệu suất và khả năng mở rộng chưa từng có.

• 64 cổng 400Gb / s NDR (32 đầu nối OSFP)
• 51.2Tb/s thông lượng tổng hợp không chặn
• >66,5 tỷ gói mỗi giây (BPPS)
• SHARPv3 trong mạng máy tính (32x AI gia tốc)
• 1 + 1 năng lượng biến đổi nóng dư thừa
• Đơn vị quạt có thể thay thế bằng nhiệt, 80 PLUS Gold + được chứng nhận
• Công nghệ chia cổng: tối đa 128 cổng với tốc độ 200Gb/s
• Đường dẫn thích nghi, RDMA và kiểm soát tắc nghẽn
• Tương thích ngược với HDR và EDR
• Phù hợp với RoHS-6, chứng nhận CE / FCC / VCCI

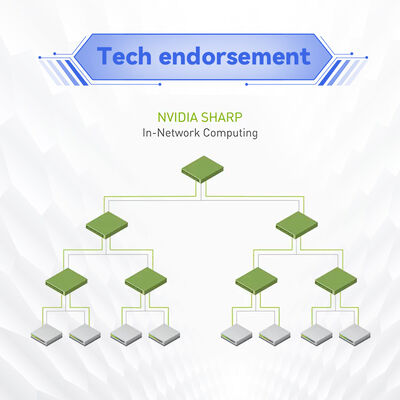

NVIDIA Quantum-2 giới thiệu thế hệ thứ ba của công nghệ SHARP (SHARPv3), cung cấp tăng tốc AI cao hơn 32 lần so với thế hệ trước.Bằng cách chuyển tải các hoạt động tập thể từ CPU sang mạng chuyển mạch, SHARPv3 giảm đáng kể thời gian hoạt động MPI và chuyển dữ liệu qua các mô.

Quantum-2 ASICtích hợp các tính năng tiên tiến: chia cổng cho mật độ gấp đôi 200Gb / s, định tuyến thích nghi, bản đồ VL nâng cao và khả năng tự phục hồi mạng.CPU x86 Coffee Lake i3 trên máy chạy MLNX-OS để quản lý toàn diện.

SHARPv3 tích hợp:Được hỗ trợ với MLNX-OS và UFM Enterprise (được quản lý bên ngoài).

• Bảng / cột sống trên cùng của giá đỡ trong các cụm HPC quy mô cực lớn
• Đào tạo AI và các mô suy luận cho học sâu
• Các nền tảng lưu trữ và phân tích dữ liệu hiệu suất cao
• Nghiên cứu & máy tính khoa học (khí tượng, gen, vật lý)
• Các trung tâm dữ liệu đám mây với khối lượng công việc đa người thuê quy mô lớn

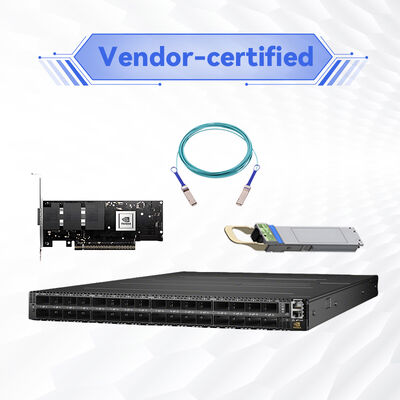

• Bộ điều chỉnh máy chủ:ConnectX-6, ConnectX-7 NDR
• Cáp:OSFP đồng thụ động/hoạt động, quang hoạt động, mô-đun quang
• Quản lý:NVIDIA UFM, MLNX-OS, OpenSM
• Trở lại:HDR (200Gb/s), EDR (100Gb/s) với bộ thu thích hợp
• Topology:Fat Tree, SlimFly, DragonFly+, đa chiều Torus

Lưu ý:MQM9790-NS2F là biến thể lưu lượng không khí P2C được quản lý bên ngoài. Kiểm tra chiến lược làm mát trung tâm dữ liệu của bạn trước khi đặt hàng. Đối với việc triển khai được quản lý nội bộ, hãy xem xét loạt MQM9700.

• Bảo hành tiêu chuẩn 1 năm (có thể mở rộng)
• Hỗ trợ kỹ thuật qua email / điện thoại
• Nâng cấp phần mềm và cập nhật MLNX-OS
• Dịch vụ RMA cho các đơn vị bị lỗi
• Logistics và giao hàng toàn cầu

Chuyển đổi này được quản lý nội bộ?
Không, MQM9790-NS2F được quản lý bên ngoài. Yêu cầu quản lý Subnet dựa trên máy chủ (UFM / OpenSM).

Tôi có thể thay đổi hướng không khí không?
Không, P2C được cố định, chọn -NS2R cho dòng khí C2P.

Nó có hỗ trợ SHARPv3 không?
Vâng, với cấu hình MLNX-OS và UFM Enterprise.

Số cổng tối đa ở 200Gb/s là bao nhiêu?
Tối đa 128 cổng sử dụng công nghệ chia cổng.

• Chứng minh định hướng luồng không khí phù hợp với chiến lược làm mát rack của bạn.
• Sử dụng chỉ các ống kính và cáp OSFP đủ điều kiện NVIDIA để tuân thủ NDR.
• Đảm bảo Subnet Manager được cấu hình đúng cách trước khi kết nối với fabric.
• Nhiệt độ hoạt động: 0 °C-40 °C; duy trì thông gió đầy đủ.
• Chuyển đổi này chỉ hỗ trợ 200-240VAC - không tương thích với 100-120VAC.

• ASIC:NVIDIA Quantum-2
• Cảng:64 x NDR (32 OSFP)
• Điện tích:51.2 Tb/s
• Tỷ lệ gói:>66,5 BPPS
• SHARPv3:32x AI gia tốc
• Quản lý:Bên ngoài (UFM/OpenSM)

• HCA:ConnectX-6, ConnectX-7
• Cáp:OSFP DAC / AOC / quang học
• SM:UFM Enterprise, OpenSM
• Trở lại:HDR (200G), EDR (100G)
• Topology:Fat Tree, SlimFly, DragonFly+, Torus
