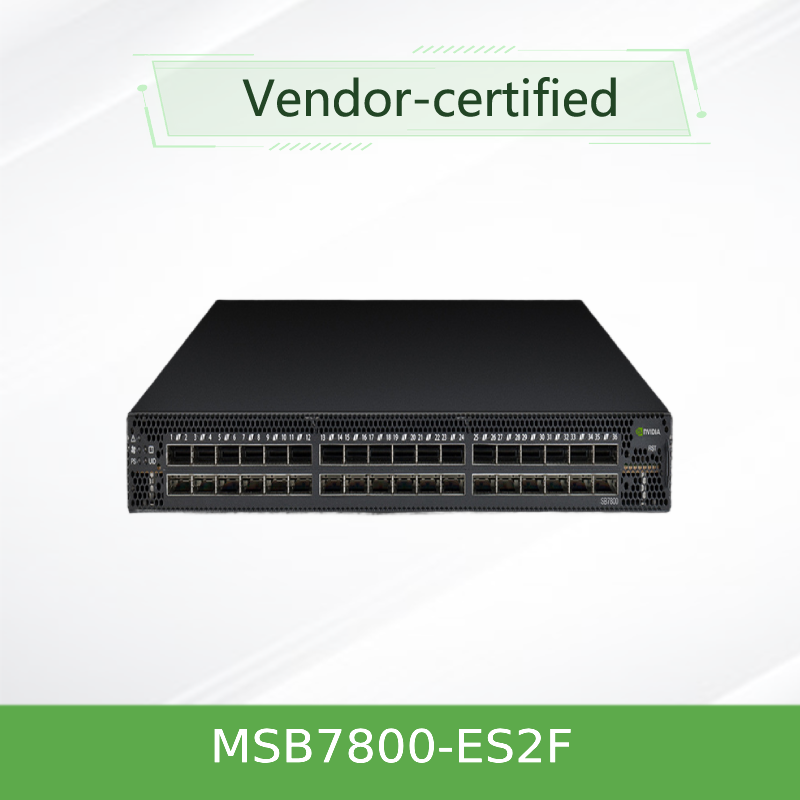

NVIDIA MSB7800-ES2F là một bộ chuyển đổi InfiniBand cấu hình cố định được xây dựng trên Switch-IB 2 ASIC,Được thiết kế để đáp ứng nhu cầu băng thông và độ trễ cực cao của khối lượng công việc máy tính hiệu suất cao (HPC) và AIVới 36 cổng QSFP28 chạy ở tốc độ 100Gb / s EDR, nó cung cấp một mô chuyển đổi không chặn quy mô từ các cụm nghiên cứu nhỏ đến các trung tâm dữ liệu doanh nghiệp lớn.

Phiên bản quản lý bên ngoài này (MSB7800-ES2F) được tối ưu hóa cho môi trường mà một Quản lý Subnet tập trung (như OpenSM hoặc NVIDIA UFM) xử lý kiểm soát fabric,cung cấp tiêu thụ điện năng thấp (122W điển hình) và thiết kế 1U mật độ caoNó bao gồm công nghệ NVIDIA SHARP để tăng tốc các hoạt động tập thể MPI, giải phóng tài nguyên CPU để tính toán và giảm thời gian hoàn thành công việc.

Các đặc điểm chính

• ✓ 36 cổng EDR 100Gb / s trong 1U
• ✓ 7.2Tb / s tổng thông lượng không chặn
• ✓ Thời gian trễ từ cổng đến cổng < 90ns

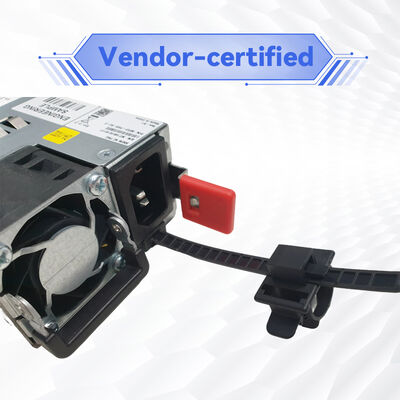

• ✓ 1 + 1 năng lượng biến đổi nóng dư thừa
• ✓ N + 1 quạt thay thế nóng dư thừa
• ✓ 80 PLUS Gold + & ENERGY STAR được chứng nhận
• ✓ Đường dẫn thích nghi và kiểm soát tắc nghẽn
• ✓ Tương thích ngược với FDR (56Gb/s) và QDR (40Gb/s)
• ✓ Phần mềm MLNX-OS với CPU x86 hai lõi
• ✓ Phù hợp với RoHS-6 và được chứng nhận EMC

Công nghệ: Máy tính trong mạng

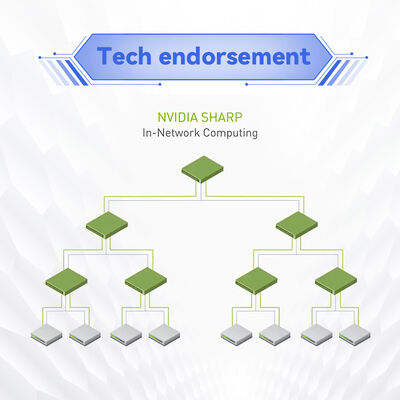

NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) chuyển tải các hoạt động tập thể từ CPU sang mạng chuyển mạch, loại bỏ nhiều dữ liệu đi qua giữa các điểm cuối.Điều này làm giảm thời gian hoạt động MPI và giải phóng các nguồn CPU cho tính toán.

Switch-IB 2 ASICcung cấp các tính năng tiên tiến: định tuyến thích nghi, kiểm soát tắc nghẽn, lập bản đồ VL2VL và phản chiếu cổng.

Các hoạt động đặc trưng

• • Kết nối lá trên giá đỡ trong các cụm HPC
• • Topology lá xương sống cho AI và các mô học sâu
• • Trung tâm dữ liệu doanh nghiệp với bộ lưu trữ hiệu suất cao
• • Môi trường nghiên cứu và giáo dục (vật lý, gen, khí hậu)
• • Dịch vụ tài chính cho cơ sở hạ tầng giao dịch chậm trễ

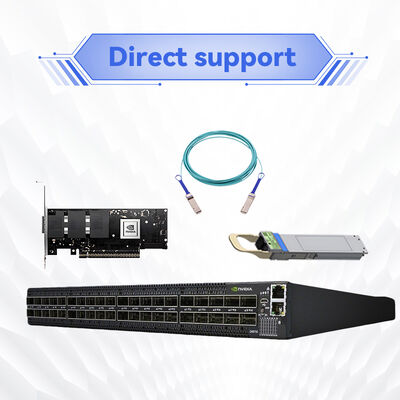

Khả năng tương thích

• •Bộ điều chỉnh máy chủ:ConnectX‐4, ConnectX‐5 EDR
• •Cáp:QSFP28 đồng thụ động, quang hoạt, mô-đun quang
• •Quản lý:OpenSM, NVIDIA UFM, MLNX-OS
• •Trở lại:FDR (56Gb/s), QDR (40Gb/s) với các máy thu thích hợp
• •Quản lý mạng con:Quản lý bên ngoài (yêu cầu SM dựa trên máy chủ)

Dịch vụ & Hỗ trợ

• • Bảo hành tiêu chuẩn 1 năm (có thể mở rộng)
• • Hỗ trợ kỹ thuật qua email / điện thoại
• • Nâng cấp phần mềm và cập nhật MLNX-OS
• • Dịch vụ RMA cho các đơn vị bị lỗi
• • Logistics và giao hàng toàn cầu

Câu hỏi thường gặp

Các biện pháp phòng ngừa

• • Xác minh định hướng luồng không khí phù hợp với chiến lược làm mát kệ của bạn.
• • Chỉ sử dụng quang học và cáp đủ điều kiện của NVIDIA để tuân thủ EDR.
• • Đảm bảo Subnet Manager được cấu hình trước khi kết nối với fabric.
• • Phạm vi nhiệt độ hoạt động: 0°C-45°C; duy trì thông gió thích hợp.
• • Chuyển đổi này không hỗ trợ điện DC ‡ AC chỉ.

Hồng Kông Starsurge Group Co., Limited

Được thành lập vào năm 2008, Starsurge là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ.và khách hàng doanh nghiệp trên toàn thế giới với chuyển đổi, NICs, điểm truy cập không dây, bộ điều khiển, cáp, và IoT giải pháp.và phân phối toàn cầu cam kết về chất lượng đáng tin cậy và dịch vụ đáp ứng nhanh chóng.

Những sự thật chính

• •ASIC:Switch-IB 2
• •Cảng:36 x QSFP28
• •Điện tích:7.2 Tb/s
• •Độ trễ:< 90ns
• •SHARP:Vâng (phân phối tập thể)
• •Lượng (loại):122W

Ma trận tương thích

• •HCA:ConnectX‐4, ConnectX‐5 EDR
• •Cáp:QSFP28 DAC / AOC / quang học
• •SM:OpenSM, UFM Enterprise
• •Trở lại:FDR (56G), QDR (40G)
• •Ứng dụng phần mềm:MLNX-OS, sẵn sàng SHARP

Danh sách kiểm tra người mua

• ✓ Xác nhận luồng không khí: P2C (MSB7800-ES2F) vs C2P
• ✓ Kiểm tra độ sâu giá đỡ (mức độ tiêu chuẩn cần thiết)
• ✓ Kiểm tra sức mạnh: chỉ AC, 100-240V
• ✓ Kế hoạch Subnet Manager (nhà chủ bên ngoài)
• ✓ Xác minh tính tương thích quang học / cáp
