Bộ chuyển mạch thông minh InfiniBand NVIDIA Quantum-2 MQM9790-NS2F 64 cổng 400Gb/s – Thông lượng 51.2Tb/s với Tăng tốc trong mạng SHARPv3 cho Trung tâm dữ liệu AI và HPC
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Tài liệu: | MQM9700 series.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Máy chủ | Tình trạng: | Mới và nguyên bản |
|---|---|---|---|
| băng thông tổng hợp: | 51.2 Tb/s hai chiều | Sự quản lý: | MLNX-OS với CLI, WebUI, SNMP, Hỗ trợ JSON |
| Tên: | MQM9790-NS2F Công tắc mạng InfiniBand Mellanox Mở rộng quy mô Trung tâm dữ liệu với NDR 400G Công tắ | Từ khóa: | tắc melanox 400g |
| Làm nổi bật: | Switch InfiniBand NVIDIA Quantum-2 400Gb/s,switch thông minh Mellanox thông lượng 51.2Tb/s,trung tâm dữ liệu AI InfiniBand switch SHARPv3 |
||
Mô tả sản phẩm

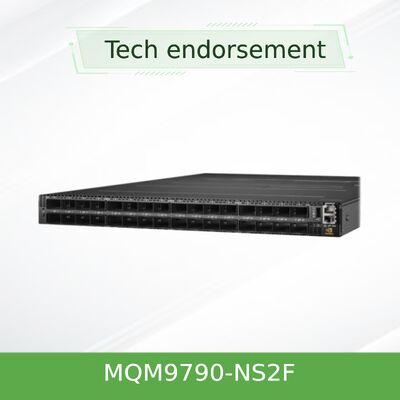

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Smart Switch
64 cổng chưa từng có của 400Gb / s NDR InfiniBand trong một yếu tố hình thức 1U cung cấp tổng thông lượng 51.2Tb / s và 66.5 tỷ gói mỗi giây với tăng tốc SHARPv3 trong mạng cho môi trường AI và HPC quy mô cực lớn.
- 64 cổng InfiniBand không chặn 400Gb / s (32 đầu nối OSFP với gốc mật độ kép)
- Tổng công suất chuyển đổi: 51.2 Tb/s (cả hai hướng)
- Công nghệ SHARP thế hệ thứ ba (SHARPv3) cho tăng tốc AI cao hơn 32 lần
- SKU không được quản lý (MQM9790-NS2F) với trình quản lý mạng con trên máy hỗ trợ tối đa 2000 nút
- Dòng không khí P2C, nguồn điện dư thừa 1 + 1, độ sâu tiêu chuẩn 1U, tương thích ngược với HDR / EDR
Đặc điểm
- Hiệu suất NDR 400Gb/s:64 cổng với tốc độ 400Gb / s mỗi cổng với băng thông hai chiều đầy đủ và độ trễ cực thấp.
- Chế độ 200G mật độ kép:Công nghệ chia cổng tạo ra 128 cổng 200Gb / s Ước tính cho việc triển khai ToR dày đặc.
- SHARPv3 In-Network Computing:Kết hợp dữ liệu dựa trên phần cứng / giảm dữ liệu trong quá trình truyền thông tập thể.
- Hỗ trợ Topology nâng cao:Fat Tree, SlimFly, DragonFly+, đa chiều Torus, và định tuyến thích nghi.
- Năng lượng & Không gian tối ưu hóa:80 PLUS vàng chứng nhận, quạt nóng-swappable, 1U khung gầm với phía trước-đằng sau hoặc phía sau-đằng trước tùy chọn làm mát.
Công nghệ & Tiêu chuẩn
Dựa trên kiến trúc NVIDIA Quantum-2 InfiniBand, MQM9790-NS2F tích hợpSHARPv3đối với việc cắt giảm trong mạng,RDMA (Remote Direct Memory Access), định tuyến thích nghi, bản đồ làn đường ảo nâng cao (VL) và kiểm soát tắc nghẽn.NDR 400Gb/svà tương thích ngược với HDR100, HDR, EDR và FDR. Chuyển đổi chạy MLNX-OS (phiên bản không được quản lý dựa trên UFM bên ngoài hoặc OpenSM để quản lý vải tiên tiến).

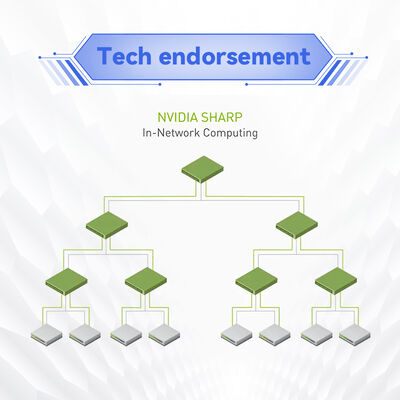

Nguyên tắc làm việc: Máy tính trong mạng với SHARPv3
Không giống như các công tắc thông thường chỉ chuyển tiếp các gói, MQM9790-NS2F thực hiện tính toán trên dữ liệu khi nó đi qua vải.nó tổng hợp và giảm dữ liệu cho các hoạt động tập thể (eĐiều này cho phép khả năng mở rộng tuyến tính cho các cụm đào tạo AI và mô phỏng HPC.Bộ vi xử lý x86 Coffee Lake i3 nhúng quản lý khởi tạo vải và khám phá topology, trong khi tăng tốc dữ liệu xảy ra trong phần cứng chuyên dụng.
Ứng dụng và triển khai
- Đào tạo AI Exascale:Các mô hình ngôn ngữ lớn và học sâu đòi hỏi băng thông giảm hoàn toàn.
- Máy tính hiệu suất cao (HPC):Mô hình hóa khí hậu, động lực học phân tử và động lực học chất lỏng tính toán.
- Cửa hàng cao gấp đôi (ToR):Cấu hình 200G 128 cổng cho kết nối máy chủ dày đặc.
- Trung tâm dữ liệu đám mây & doanh nghiệp:Lưu trữ tốc độ cao (NVMe-oF), tăng tốc cơ sở dữ liệu.
- Các phòng thí nghiệm nghiên cứu và chính phủ:Một loại vải có độ trễ cực thấp cho những khám phá khoa học.
Thông số kỹ thuật và tùy chọn đặt hàng
| Mô hình | Cổng & Tốc độ | Khả năng chuyển đổi | Quản lý | Dòng không khí | Cung cấp điện | Kích thước (HxWxD) |
|---|---|---|---|---|---|---|
| MQM9790-NS2F | 32 OSFP (64 x 400Gb/s) hoặc 128 x 200Gb/s | 51.2 Tb/s không chặn. 66.5 BPPS. | Không được quản lý (ext. UFM/OpenSM) | P2C (trước) | 2 x AC (1 + 1 dư thừa), 80 + Vàng | 43.6 x 438 x 660 mm (1U) |
| MQM9790-NS2R | 32 OSFP (64 x 400Gb/s) hoặc 128 x 200Gb/s | 51.2 Tb/s. 66.5 BPPS. | Không quản lý | C2P (trái) | 2 x AC, dư thừa | Tương tự. |
| MQM9700-NS2F | 32 OSFP (64 x 400Gb/s) hoặc 128 x 200Gb/s | 51.2 Tb/s. 66.5 BPPS. | Được quản lý (trên máy MLNX-OS) | P2C | 2 x AC, dư thừa | Tương tự. |
Lưu ý: Tất cả các mô hình bao gồm CPU x86 Coffee Lake i3, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I2C USB, 1x RJ45 (UART). Trọng lượng: ~ 14.5kg.
Ưu điểm và điểm khác biệt
- so với thế hệ trước (QM8700):2.5 lần nhiều cổng hơn (64 so với 40), băng thông tổng cộng 3.2 lần (51.2Tb / s so với 16Tb / s), và SHARPv3 cung cấp tăng tốc AI cao hơn 32 lần.
- so với các Switch 400G cạnh tranh:SHARPv3 tích hợp làm giảm thời gian hoàn thành công việc; chế độ 200G mật độ kép làm giảm các tầng mạng và tiết kiệm chi phí.
- Giải pháp ToR dày đặc nhất:128 cổng của 200G trong 1U Ưu điểm cho các rack mật độ cao.
- Nguồn năng lượng tỷ lệ:Đường cân điện với việc sử dụng cổng; chứng nhận ENERGY STAR.

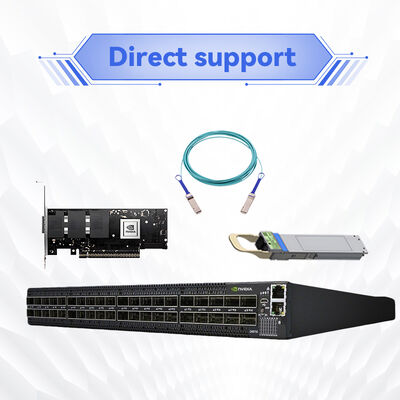

- Khả năng tương thích ngược:Hoạt động với thẻ mạng ConnectX-6/5/4 và cáp hiện có.
Dịch vụ & Hỗ trợ
Chúng tôi cung cấp hỗ trợ vòng đời đầy đủ: tư vấn kỹ thuật 24/7, xử lý RMA, và hỗ trợ tại chỗ.và tích hợp với các vải InfiniBand hiện có. Tất cả các đơn vị đều có bảo hành 1 năm (có thể gia hạn). Đơn đặt hàng được gửi trong vòng 24-48 giờ từ hàng tồn kho 10M + của chúng tôi. Cáp tùy chỉnh và gói thẻ mạng có sẵn.
Câu hỏi thường gặp (FAQ)
Q: MQM9790-NS2F có tương thích với thẻ mạng Mellanox ConnectX-6 không?
A:Vâng, nó hỗ trợ đầy đủ ConnectX-6 (HDR / EDR) và ConnectX-5/4.
Hỏi: Chế độ 200Gb/s 128 cổng hoạt động như thế nào?
A:Mỗi đầu nối OSFP chứa 8 làn. Bằng cách chia một cổng 400G (8 làn) thành hai kết nối 200G độc lập (4 làn),Chuyển hiệu quả tăng gấp đôi số cổng cho các điểm cuối 200G Ưu điểm cho ToR mật độ cao.
Câu hỏi: Chuyển đổi không quản lý này có thể chạy quản lý subnet không?
A:Vâng, nó bao gồm một trình quản lý mạng con trên máy có khả năng quản lý lên đến 2000 nút ra khỏi hộp.
Hỏi: Các tùy chọn làm mát nào có sẵn?
A:MQM9790-NS2F có dòng không khí P2C (port-to-power / forward). Nếu giá đỡ của bạn sử dụng làm mát phía sau sang phía trước, hãy đặt MQM9790-NS2R (C2P).
Hỏi: tiêu thụ điện tiêu chuẩn ở mức 50% tải là bao nhiêu?
A:Tùy thuộc vào việc sử dụng và loại cáp, tiêu thụ năng lượng điển hình dao động từ 250W đến 350W ở nửa tải.
Các biện pháp phòng ngừa và lưu ý về tính tương thích
- Hướng lưu lượng không khí:Kiểm tra làm mát kệ phù hợp với mô hình của bạn: P2C (MQM9790-NS2F) hoặc C2P (MQM9790-NS2R).
- Nguồn cung cấp điện:Phạm vi đầu vào chỉ 200-240V AC (không phải 100-127V).
- Cáp:Đối với 400G, sử dụng đồng thụ động OSFP (lên đến 3m) hoặc các mô-đun quang hoạt động.
- Môi trường hoạt động:Nhiệt độ 0 °C ∼40 °C, độ ẩm 10% ∼85% không ngưng tụ, độ cao ≤3050m. EMC phù hợp với CE, FCC, VCCI, ICES, RCM.
- Phần mềm:Người quản lý mạng con bên ngoài / UFM được khuyến cáo cho các loại vải quy mô lớn. Luôn cập nhật firmware phối hợp với các phiên bản thẻ mạng.
