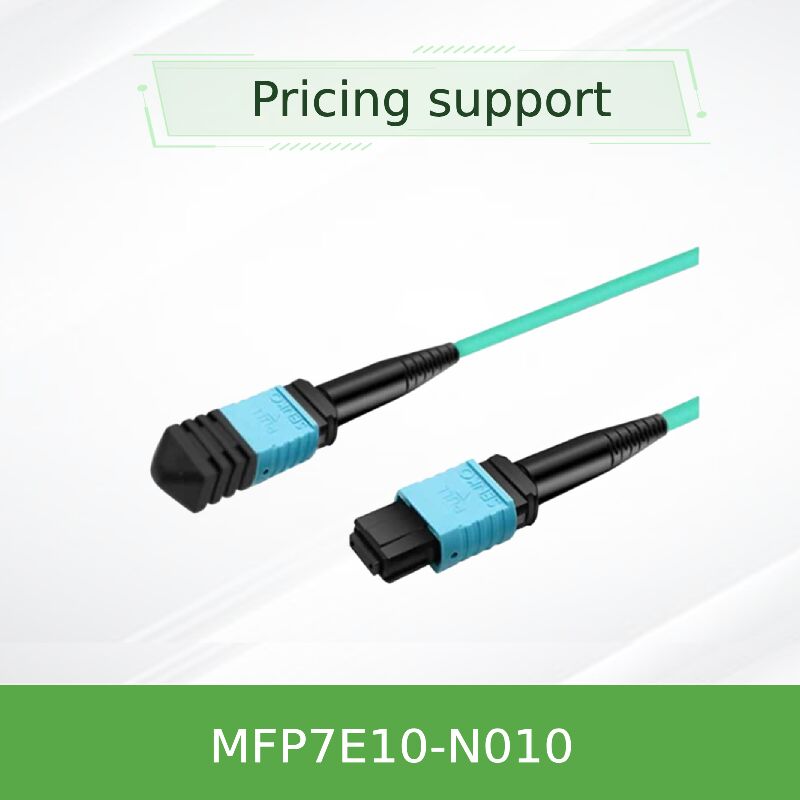

NVIDIA MFP7E10-N010 10m MPO12/APC Cáp đa chế độ 800G InfiniBand
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MFP7E10-N010 |
| Tài liệu: | MFP7E10-Nxxx.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| sẵn có: | Cổ phần | Bảo hành: | 1 năm |
|---|---|---|---|
| Tình trạng: | Mới và nguyên bản | Công nghệ: | Infiniband |
| Kiểu: | Cáp quang thụ động | chiều dài cáp: | 10 mét |
| Người mẫu: | MFP7E10-N010 | Tên: | Cáp quang thụ động Mellanox AOC MFP7E10-N010 MMF MPO12 APC đến MPO12 APC 10m |
| Từ khóa: | Cáp Mellanox | ||
Mô tả sản phẩm
NVIDIA MFP7E10-N010
Cáp sợi quang đa chế độ MPO12/APC
Liên kết quang thụ động mật độ cao cho InfiniBand và Ethernet 400G/800G. Kết nối trực tiếp các switch OSFP cổng kép với bộ chuyển đổi OSFP hoặc QSFP112.
Tổng quan sản phẩm
Dòng sản phẩm NVIDIA MFP7E10-Nxxx là cáp sợi quang đa chế độ MPO-12/APC-sang-MPO-12/APC thụ động, được thiết kế cho các kết nối tầm ngắn trong các trung tâm dữ liệu hiệu suất cao. 10 m (phiên bản 10 mét) sử dụng tám sợi hoạt động theo cấu trúc chéo Loại B để cho phép liên kết đồng/quang gắn trực tiếp mà không cần bộ chuyển đổi đảo cực. Với lớp đánh bóng tiếp xúc vật lý góc cạnh (APC) 8 độ, phản xạ ngược được giảm thiểu, đảm bảo tính toàn vẹn tín hiệu cho điều chế PAM4 lên đến 800Gb/s.
Mỗi cáp được kiểm tra tại nhà máy theo tiêu chuẩn Telcordia GR-1435 và hỗ trợ nhiệt độ hoạt động từ 0 đến 70°C. Vỏ LSZH màu xanh ngọc cung cấp khả năng chống cháy đồng thời giảm phát thải khói độc, phù hợp với các switch mật độ cao và cụm GPU. Đối với các liên kết 10 mét, cáp sử dụng sợi OM3 hiệu quả về chi phí.
Các điểm chính
- Số hiệu bộ phận: MFP7E10-N010 (10m), cũng có N003/N005/N007 đến N050
- Loại sợi: Đa chế độ 50/125μm OM3 (tiêu chuẩn cho 10m)
- Đầu nối: MPO-12/APC cái, vỏ màu xanh lá, đánh bóng góc 8°
- Suy hao chèn (tối đa): ≤0.354 dB (0.35 + 0.0004*10)
- Suy hao phản xạ: ≥35 dB
- Bán kính uốn cong tối thiểu: 30 mm (động / tĩnh)
- Tầm với tối đa cho OM3: 30m (với hai bảng vá lỗi); Khuyến nghị OM4 cho khoảng cách trên 30m
Tại sao lại là MPO-12/APC?
Đầu nối đánh bóng góc cạnh triệt tiêu phản xạ ngược có thể làm suy giảm hiệu suất laser trong các bộ thu phát tốc độ cao. Không giống như các phiên bản đánh bóng siêu mịn (UPC), APC cho phép hoạt động đáng tin cậy ở tốc độ 50G PAM4 trên mỗi làn. Vỏ NVIDIA màu xanh lá cây giúp nhận dạng nhanh khả năng tương thích APC, ngăn ngừa kết nối sai với các cáp UPC vỏ màu xanh lam cũ.
Chéo loại B: Làn 1 ở một đầu kết nối với làn 12 ở đầu đối diện — lý tưởng cho việc ghép cặp Tx/Rx 4 làn mà không cần dây chéo bên ngoài.
Công nghệ & Tính toàn vẹn tín hiệu
Được thiết kế cho kiến trúc 800G DR8 / 400G DR4, mỗi cáp chứa 8 sợi đa chế độ được sắp xếp theo sơ đồ chân chéo. Giao diện APC 8 độ giảm suy hao phản xạ quang xuống >35dB, rất quan trọng đối với các bộ thu phát tốc độ baud cao như NVIDIA MMA4Z00-NS (OSFP cổng kép). Thiết kế thụ động tiêu thụ không năng lượng và không gây ra độ trễ, làm cho nó lý tưởng cho các liên kết từ switch đến switch hoặc từ switch đến DPU trong các mạng InfiniBand NDR.
Kiểm tra hình học mặt cuối nghiêm ngặt và xác minh IL/RL đảm bảo mỗi cáp đáp ứng các yêu cầu khắt khe của các phần mở rộng mạng Ethernet 800G và NVLink hiện đại.
Triển khai điển hình
- Kết nối các switch OSFP 800Gb/s cổng kép (ví dụ: Quantum-2) với các bộ điều hợp mạng ConnectX-7 trong phạm vi 10 mét của giá đỡ.
- Kết nối các DPU NVIDIA BlueField-3 (QSFP112 hoặc OSFP) với các switch đầu giá đỡ ở các vị trí giá đỡ liền kề.
- Kết nối Spine-leaf trong các máy chủ lưu trữ yêu cầu liên kết OM3 tầm ngắn.
- Đường trục đa chế độ trong một giá đỡ hoặc giữa các giá đỡ liền kề (≤30m cho OM3).
Khả năng tương thích
MFP7E10-N010 hoạt động với bất kỳ bộ thu phát hoặc hệ thống nào chấp nhận đầu nối MPO-12/APC cái và mong đợi sơ đồ chân Loại B. Khả năng tương thích đã được xác minh bao gồm:
- NVIDIA MMA4Z00-NS (OSFP cổng kép DR8, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP cổng đơn 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Các switch InfiniBand NDR 400G/800G và bộ điều hợp ConnectX-7
- Các switch 400GbE tiêu chuẩn với giao diện quang MPO-12 APC
Thông số kỹ thuật
| Tham số | Giá trị (MFP7E10-N010) |
|---|---|
| Loại sản phẩm | Cáp sợi quang đa chế độ MPO-12/APC thụ động, chéo Loại B |
| Chiều dài (danh nghĩa) | 10 mét ; dung sai: +0.1/-0 m (L <5m) hoặc +2%×L/-0 (L≥5m)Sợi hoạt động |
| 8 (4 hướng Tx / 4 hướng Rx) | Đường kính cáp |
| 3.0 ± 0.2 mm | Chất liệu vỏ cáp |
| LSZH / OFNR màu xanh ngọc (low smoke zero halogen, riser rated) | Lõi sợi |
| 50/125 μm đa chế độ (OM3 cho ≤30m ; OM4 cho >30m) — OM3 được sử dụng ở 10m | Suy hao chèn (tối đa) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | Suy hao phản xạ (tối thiểu) |
| 35 dB | Nhiệt độ hoạt động |
| 0°C đến 70°C | Nhiệt độ lưu trữ |
| -40°C đến 85°C | Độ ẩm tương đối |
| 10% ~ 85% (không ngưng tụ) | Quy định |
| RoHS, CE, FCC Class A, CB, cTUVus, RCM, VCCI | Lớp laser |
| Lớp 1 (IEC 60825-1/2, 21 CFR 1040) | Hướng dẫn lựa chọn (Dòng MFP7E10-Nxxx) |
Số hiệu đặt hàng
| Chiều dài | Loại sợi (tiêu chuẩn) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 7 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 15 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 25 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (tùy chọn OM4) | MFP7E10-N035 |
| 35 m | OM4 | Lưu ý: Đối với chiều dài trên 30m, cần có sợi OM4 để đảm bảo tầm với 50m. MFP7E10-N010 được cung cấp với sợi OM3 theo mặc định, hỗ trợ 800G gốc lên đến 30 mét bao gồm cả bảng vá lỗi. |
| 40 m | OM4 | Lưu ý: Đối với chiều dài trên 30m, cần có sợi OM4 để đảm bảo tầm với 50m. MFP7E10-N010 được cung cấp với sợi OM3 theo mặc định, hỗ trợ 800G gốc lên đến 30 mét bao gồm cả bảng vá lỗi. |
| 50 m | OM4 | Lưu ý: Đối với chiều dài trên 30m, cần có sợi OM4 để đảm bảo tầm với 50m. MFP7E10-N010 được cung cấp với sợi OM3 theo mặc định, hỗ trợ 800G gốc lên đến 30 mét bao gồm cả bảng vá lỗi. |
Tại sao chọn Starsurge cho cáp quang NVIDIA?
Tương thích 100% & đã kiểm tra:
- Mỗi cáp MFP7E10 được xác minh với bộ thu phát NVIDIA trước khi giao hàng.Kho & thời gian giao hàng nhanh:
- Các chiều dài phổ biến (3m, 5m, 10m, 20m, 30m, 50m) có sẵn tại kho khu vực.Hỗ trợ kỹ thuật:
- Kiểm tra khả năng tương thích trước bán hàng và khắc phục sự cố sau bán hàng.Giá số lượng lớn & ghi nhãn:
- Có sẵn dịch vụ tùy chỉnh số sê-ri / thẻ tài sản cho các dự án lớn.Vận chuyển toàn cầu:
- Tùy chọn DDP/FedEx/UPS đến Hoa Kỳ, EU, APAC và Trung Đông.Dịch vụ & Hỗ trợ
Hong Kong Starsurge Group cung cấp bảo hành 1 năm đối với lỗi sản xuất, cộng với phản hồi kỹ thuật 24 giờ. Chúng tôi cung cấp hướng dẫn làm sạch và kiểm tra để duy trì suy hao chèn tối ưu. Đối với việc triển khai trên 30m hoặc cáp lai tùy chỉnh (MPO sang song công), vui lòng liên hệ với nhóm giải pháp của chúng tôi.
Câu hỏi thường gặp
Q1: MFP7E10-N010 có thể được sử dụng cho các liên kết 800G dài hơn 30 mét không?
Q2: Cực tính của cáp có phù hợp với các switch NVIDIA Quantum-2 không?
Q3: Sự khác biệt giữa MFP7E10 và MFP7E20 là gì?
Q4: Bạn có đề xuất bộ dụng cụ vệ sinh nào không?
Q5: Chiều dài 10m có được đảm bảo cho 400G và 800G không?
Biện pháp phòng ngừa khi xử lý
Không tháo nắp bảo vệ bụi
- cho đến thời điểm lắp đặt. Nhiễm bẩn là nguyên nhân số 1 gây suy giảm liên kết.Luôn làm sạch cả đầu nối cáp và ổ cắm quang của bộ thu phát bằng dụng cụ vệ sinh chuyên dụng cho MPO-APC.
- Không uốn cong cáp với bán kính nhỏ hơn 30 mm, đặc biệt là gần đầu nối.
- Không bao giờ trộn lẫn MPO-APC (xanh lá/xiên) với MPO-UPC (xanh lam/phẳng) — sẽ gây hư hỏng vật lý.
- Tuân thủ các biện pháp phòng ngừa ESD tiêu chuẩn khi xử lý các bộ thu phát cắm được, mặc dù bản thân cáp là thụ động.
