MQM9790-NS2F Bộ chuyển mạch thông minh InfiniBand 64 cổng 400Gb/s
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Tài liệu: | MQM9700 series.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Máy chủ | Tình trạng: | Mới và nguyên bản |
|---|---|---|---|
| băng thông tổng hợp: | 51.2 Tb/s hai chiều | Sự quản lý: | MLNX-OS với CLI, WebUI, SNMP, Hỗ trợ JSON |
| Tên: | MQM9790-NS2F Công tắc mạng InfiniBand Mellanox Mở rộng quy mô Trung tâm dữ liệu với NDR 400G Công tắ | Từ khóa: | tắc melanox 400g |
Mô tả sản phẩm
Chuyển đổi NDR không quản lý 51.2 Tb/s Tổng thông lượng
Được thiết kế cho các trung tâm dữ liệu AI, HPC và siêu quy mô. MQM9790-NS2F cung cấp 64 cổng không chặn 400Gb / s InfiniBand trong khung 1U nhỏ gọn,cho phép các cấu trúc linh hoạt và khả năng mở rộng lớn với máy tính trong mạng SHARPv3.
Nhóm Starsurge Hồng Kông trình bày NVIDIA Quantum-2 MQM9790-NS2F một bộ chuyển đổi InfiniBand 400Gb / s không quản lý hiệu suất cao được thiết kế cho khách hàng cần quản lý subnet bên ngoài (ví dụ:NVIDIA UFM)Là một phần của loạt QM9700, công tắc này cung cấp 32 cổng OSFP hỗ trợ kết nối 64 * 400Gb / s (hoặc lên đến 128 cổng ở tốc độ 200Gb / s thông qua công nghệ chia).2 terabit mỗi giây thông lượng hai chiều và trên 66.5 tỷ gói mỗi giây, MQM9790-NS2F lý tưởng cho các tổ chức nghiên cứu, tài chính, sản xuất và các cụm AI doanh nghiệp đòi hỏi độ trễ thấp và vải không mất mát.
- Mật độ cảng chưa từng có:64 cổng 400Gb / s NDR InfiniBand trong 1U, kiến trúc không chặn.
- Chế độ hai mật độ 200Gb/s:Hỗ trợ lên đến 128 cổng với tốc độ 200Gb / s bằng cách sử dụng công nghệ chia cổng NVIDIA, giảm TCO cho topology lá-lưng.

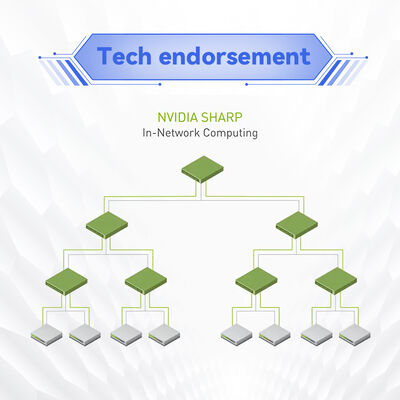

- Máy tính trong mạng:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) cung cấp tăng tốc AI cao hơn 32 lần so với thế hệ trước.
- Dịch vụ vải tiên tiến:RDMA, định tuyến thích nghi, kiểm soát tắc nghẽn, bản đồ VL nâng cao và khả năng tự chữa lành mạng.
- Mô hình không được quản lý:Được thiết kế cho Subnet Manager bên ngoài (UFM hoặc SM trên thiết bị khác)
- Làm mát & Tải thừa:Dòng không khí phía trước sang phía sau (P2C), nguồn điện thay thế nóng dư thừa 1 + 1 và quạt thay đổi nóng.
- Tương thích ngược:Hỗ trợ các thế hệ InfiniBand trước (HDR, EDR, FDR).
Được xây dựng trên NVIDIA Quantum-2 ASIC, MQM9790-NS2F tận dụng công nghệ SerDes 400Gb / s hiện đại nhất. Nó kết hợp Truy cập bộ nhớ trực tiếp từ xa (RDMA) cho chi phí CPU thấp và thông lượng cao,định tuyến thích nghi để tránh các điểm nóng vội, và NVIDIA SHARPv3 để giảm thiểu trong mạng, tăng tốc đáng kể các hoạt động tập thể trong các khung MPI và AI.Chuyển đổi cũng bao gồm kiểm soát tắc nghẽn tiên tiến và nâng cao QoS để đảm bảo hiệu suất cho khối lượng công việc quan trọng.
Với sự hỗ trợ cho nhiều topology bao gồm Fat Tree, SlimFly, DragonFly + và Torus đa chiều, MQM9790-NS2F cho phép các kiến trúc sư xây dựng hiệu quả về chi phí.Mạng lưới rất linh hoạt cho siêu máy tính thế hệ tiếp theo.
- AI & Machine Learning Cluster:Kết nối GPU tốc độ cao cho đào tạo mô hình ngôn ngữ lớn và suy luận.
- Máy tính hiệu suất cao (HPC):Nghiên cứu mô phỏng, mô hình thời tiết, bộ gen, và phòng thí nghiệm máy tính lượng tử.
- Trung tâm dữ liệu siêu quy mô:Kiến trúc xương sống với giao thông đông-tây lớn.
- Enterprise Cloud và Tài chính:Hệ thống giao dịch chậm và phân tích thời gian thực.
- Chính phủ & Giáo dục:Các phòng thí nghiệm quốc gia, các trung tâm siêu máy tính đại học đòi hỏi hiệu suất xác định.

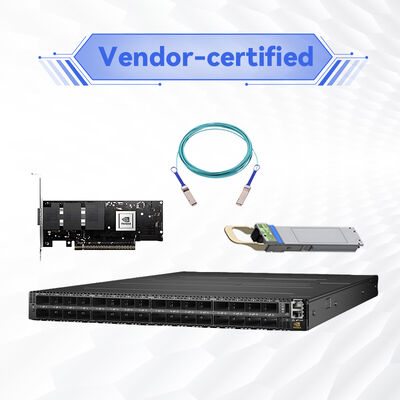

Hoàn toàn tương thích với hệ sinh thái NVIDIA InfiniBand: Adapter ConnectX-6/7, cáp LinkX và bộ chuyển mạch Quantum-2.Hỗ trợ các bản phân phối Linux chính (RHEL), Ubuntu, Rocky Linux) và Windows Server với trình điều khiển thích hợp. Hoạt động không được quản lý đòi hỏi một Subnet Manager bên ngoài (ví dụ: NVIDIA UFM hoặc OpenSM chạy trên máy chủ).
| Parameter | Thông số kỹ thuật |
|---|---|
| Các cảng | 32 đầu nối OSFP hỗ trợ 64 cổng 400Gb/s InfiniBand (NDR) hoặc 128 cổng 200Gb/s |
| Công suất tổng hợp | 51.2 Tb/s hai chiều, không chặn |
| Khả năng chuyển tiếp gói tin | Hơn 66,5 tỷ gói hàng mỗi giây (BPPS) |
| Loại quản lý | Không quản lý (yêu cầu quản lý Subnet bên ngoài) |
| CPU & Bộ nhớ | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Cung cấp điện | 1 + 1 dư thừa, có thể đổi nóng, 200-240Vac, 80 Plus Gold, chứng nhận ENERGY STAR |
| Làm mát | Dòng không khí từ phía trước sang phía sau (P2C), các đơn vị quạt có thể thay thế bằng nhiệt |
| Kích thước (HxWxD) | 1.7 inch (43.6mm) x 17.0 inch (438mm) x 26.0 in (660.4mm) |
| Trọng lượng | 14.5 kg (khoảng) |
| Nhiệt độ hoạt động | 0°C đến 40°C |
| Độ ẩm (Hoạt động) | 10% đến 85% không ngưng tụ |
| Tuân thủ quy định | CE, FCC, VCCI, RoHS, CB, cTUVus, CU |
| Bảo hành | Tiêu chuẩn 1 năm (các tùy chọn mở rộng có sẵn) |
| Số bộ phận có thể đặt hàng (OPN) | Mô tả | Dòng không khí | Quản lý |
|---|---|---|---|
| MQM9700-NS2F | 64 cổng 400Gb/s, được quản lý | P2C (power-to-connector) | Trình quản lý mạng con trên máy bay |
| MQM9700-NS2R | 64 cổng 400Gb/s, được quản lý | C2P (kết nối điện) | Trình quản lý mạng con trên máy bay |
| MQM9790-NS2F | 64 cổng 400Gb/s, không được quản lý | P2C (trước) | Cần quản lý mạng con bên ngoài |
| MQM9790-NS2R | 64 cổng 400Gb/s, không được quản lý | C2P (trái) | Cần quản lý mạng con bên ngoài |
Đối với luồng không khí P2C (trước đến sau), lối đi lạnh nằm ở phía nguồn cung cấp điện.
- Hoạt động không quản lý hiệu quả về chi phí:Lý tưởng cho các triển khai lớn hơn, nơi một quản lý Subnet bên ngoài tập trung (UFM) làm giảm chi phí trên mỗi công tắc.
- Xuyên cực cao nhất trong 1U:Cổng 64x 400G giảm thiểu các tầng chuyển đổi, giảm độ trễ và đơn giản hóa cáp.
- Hiệu quả năng lượng:Các nguồn cung cấp năng lượng vàng + và điều khiển quạt thông minh giảm OPEX.
- Cáp linh hoạt:Các đầu nối OSFP hỗ trợ các cáp đồng thụ động / hoạt động và cáp quang, bao gồm sợi hoạt động.
- Khả năng mở rộng sẵn sàng cho tương lai:Hỗ trợ cho SHARPv3 và định tuyến thích nghi đảm bảo bảo vệ đầu tư cho các khung AI thế hệ tiếp theo.
Nhóm Starsurge Hong Kong cung cấp hỗ trợ từ đầu đến cuối bao gồm tư vấn trước bán hàng, dịch vụ tích hợp và hậu cần toàn cầu.và các tùy chọn bảo hành mở rộng. Đối với đơn đặt hàng khối lượng, chúng tôi cung cấp cáp tùy chỉnh và xác nhận cấu hình. Hỗ trợ đa ngôn ngữ có sẵn cho các khu vực APAC, EMEA và châu Mỹ.
MQM9790-NS2F là một bộ chuyển mạch không được quản lý (không có Subnet Manager trên máy), đòi hỏi một SM bên ngoài như UFM hoặc OpenSM.Hiệu suất phần cứng và thông số kỹ thuật cổng là giống hệt nhau.
Vâng, công nghệ chia cổng NVIDIA cho phép mỗi cổng 400Gb / s hoạt động như hai cổng 200Gb / s, hiệu quả cung cấp tối đa 128 cổng 200Gb / s.
Kết nối OSFP: cáp đồng thụ động / hoạt động, cáp sợi hoạt động và mô-đun quang.
Vâng, loạt Quantum-2 hỗ trợ tốc độ HDR, EDR và FDR với các cáp và bộ điều hợp thích hợp, đảm bảo di chuyển trơn tru.
Thời gian giao hàng thay đổi tùy theo hàng tồn kho. Vui lòng liên hệ với Starsurge bán hàng cho sự sẵn có hiện tại và các tùy chọn vận chuyển đến khu vực của bạn.
• Đảm bảo định hướng dòng không khí chính xác (P2C) phù hợp với lối đi lạnh / nóng của kệ của bạn.
• Chỉ sử dụng các mô-đun quang và cáp đủ điều kiện của NVIDIA để duy trì tính toàn vẹn của tín hiệu.
• Đối với các công tắc không được quản lý, một quản lý Subnet bên ngoài có chức năng phải có mặt trên vải.
• Độ cao hoạt động lên đến 3050m; nhiệt độ không vượt quá 40°C.
• Các thông số kỹ thuật không được xác nhận công khai bởi NVIDIA có thể được đánh dấu: Xin xác nhận với nhóm bán hàng trước khi đặt hàng.
Được thành lập vào năm 2008, Starsurge là một nhà cung cấp phần cứng mạng, dịch vụ CNTT và các giải pháp tích hợp hệ thống dựa trên công nghệ.và khách hàng doanh nghiệp trên toàn thế giớiVới một đội ngũ kỹ thuật và bán hàng có kinh nghiệm, Starsurge cung cấp cơ sở hạ tầng mạng phù hợp bao gồm các giải pháp IoT, phát triển phần mềm tùy chỉnh và hậu cần toàn cầu.Cách tiếp cận khách hàng đầu tiên của chúng tôi đảm bảo chất lượng đáng tin cậyLà một đối tác kênh được ủy quyền cho các thương hiệu hàng đầu, chúng tôi kết nối công nghệ tiên tiến với thành công triển khai thực tế.
Yêu cầu báo giá →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand adapter
• NVIDIA Quantum-2 QM9700/9790 series switch
• Các cáp OSFP LinkX (bốm thụ động lên đến 3m, quang hoạt động lên đến 500m)
• Phần mềm: MLNX-OS (trên các mô hình được quản lý); Quản lý Subnet bên ngoài: UFM 3.x / OpenSM
• Hệ điều hành: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 với Mellanox WinOF-2
✓ Kiểm tra hướng lưu lượng không khí cần thiết (P2C phía trước sang phía sau) phù hợp với giá đỡ của bạn.
✓ Đảm bảo bạn có một giải pháp quản lý Subnet bên ngoài (phần cứng hoặc thiết bị ảo).
✓ Lập kế hoạch cáp: 400G OSFP sang OSFP hoặc 2x200G cáp chia.
✓ Xác nhận nguồn đầu vào: 200-240Vac với nguồn cấp dư thừa.
✓ Đối với triển khai quy mô lớn, yêu cầu xem xét thiết kế topology từ các kỹ sư Starsurge.
