NVIDIA Quantum 2 MQM9790-NS2R 64-Port 400Gb / s Unmanaged InfiniBand Switch với dòng không ngược (C2P)
Thông tin chi tiết sản phẩm:
| Hàng hiệu: | Mellanox |
| Số mô hình: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Tài liệu: | MQM9700 series.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Negotiate |
| chi tiết đóng gói: | hộp bên ngoài |
| Thời gian giao hàng: | Dựa trên hàng tồn kho |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Cung cấp theo dự án/đợt |
|
Thông tin chi tiết |
|||
| Mẫu số: | MQM9700-NS2R (920-9B210-00RN-0M2) | tốc độ truyền tải: | 400G |
|---|---|---|---|
| Cổng: | 64 | Công nghệ: | Infiniband |
| Tốc độ tối đa: | NDR | Gói vận chuyển: | đóng gói |
Mô tả sản phẩm
Được thiết kế cho các môi trường AI và HPC quy mô cực lớn, nơi ưu tiên quản lý mạng bên ngoài. MQM9790-NS2R cung cấp 64 cổng InfiniBand 400Gb/s không chặn trong khung gầm 1U nhỏ gọn với luồng khí ngược từ đầu nối đến nguồn (C2P), cho phép các cấu trúc liên kết linh hoạt và tính toán trong mạng SHARPv3 trong khi dựa vào các Bộ quản lý mạng con bên ngoài như NVIDIA UFM hoặc OpenSM.
Hong Kong Starsurge Group giới thiệu NVIDIA Quantum-2 MQM9790-NS2R — một bộ chuyển mạch InfiniBand 400Gb/s hiệu suất cao, không được quản lý với luồng khí ngược (từ đầu nối đến nguồn). Là một phần của dòng QM9700, bộ chuyển mạch này cung cấp 32 cổng OSFP hỗ trợ 64 kết nối 400Gb/s (hoặc lên đến 128 cổng ở 200Gb/s thông qua công nghệ chia cổng). Với thông lượng hai chiều kỷ lục 51,2 terabit mỗi giây và khả năng xử lý hơn 66,5 tỷ gói tin mỗi giây, MQM9790-NS2R được thiết kế cho các khách hàng yêu cầu kiểm soát Bộ quản lý mạng con bên ngoài (ví dụ: NVIDIA UFM) cho phép đo từ xa, giám sát và điều phối mạng quy mô lớn nâng cao.
- Mật độ cổng chưa từng có: 64 cổng InfiniBand NDR 400Gb/s trong 1U, kiến trúc không chặn.
- Chế độ 200Gb/s mật độ kép: Hỗ trợ lên đến 128 cổng 200Gb/s bằng công nghệ chia cổng của NVIDIA, giảm TCO cho các cấu trúc liên kết lá-xương sống.
- Sẵn sàng cho Bộ quản lý mạng con bên ngoài: Được thiết kế để sử dụng với NVIDIA UFM (Unified Fabric Manager), OpenSM hoặc các Bộ quản lý mạng con bên ngoài khác — lý tưởng cho các mạng được quản lý tập trung quy mô lớn.

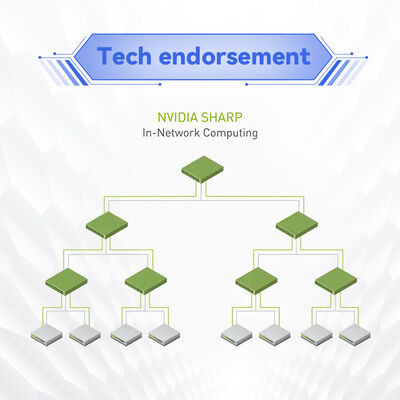

- Tính toán trong mạng: SHARPv3 (Giao thức giảm thiểu và tổng hợp phân cấp có thể mở rộng) mang lại khả năng tăng tốc AI cao gấp 32 lần so với thế hệ trước.
- Các dịch vụ mạng nâng cao: RDMA, định tuyến thích ứng, kiểm soát tắc nghẽn, ánh xạ VL nâng cao và khả năng mạng tự phục hồi.
- Luồng khí ngược (C2P): Hướng luồng khí từ đầu nối đến nguồn lý tưởng cho bố cục trung tâm dữ liệu có lối đi lạnh ở phía cổng.
- Dự phòng & Độ tin cậy: Nguồn điện dự phòng 1+1 có thể thay nóng, các bộ quạt có thể thay nóng.
- Tương thích ngược: Hỗ trợ các thế hệ InfiniBand trước đó (HDR, EDR, FDR).
Được xây dựng trên ASIC NVIDIA Quantum-2, MQM9790-NS2R tận dụng công nghệ SerDes 400Gb/s hiện đại nhất. Nó tích hợp Truy cập bộ nhớ trực tiếp từ xa (RDMA) để giảm tải CPU và thông lượng cao, định tuyến thích ứng để tránh các điểm nóng mạng và NVIDIA SHARPv3 để giảm thiểu trong mạng, tăng tốc đáng kể các hoạt động tập thể trong các khung MPI và AI. Không có Bộ quản lý mạng con tích hợp sẵn, mẫu này chuyển giao việc quản lý mạng cho các bộ điều khiển bên ngoài, cho phép thực thi chính sách tập trung và đo từ xa sâu hơn khi kết hợp với NVIDIA UFM.
Với hỗ trợ nhiều cấu trúc liên kết — bao gồm Fat Tree, SlimFly, DragonFly+ và Torus đa chiều — MQM9790-NS2R cho phép các kiến trúc sư xây dựng các mạng có khả năng phục hồi cao, hiệu quả về chi phí cho siêu máy tính thế hệ tiếp theo trong khi vẫn duy trì quản lý tập trung.
- Các cụm AI & Học máy: Kết nối GPU tốc độ cao để đào tạo mô hình ngôn ngữ lớn với quản lý UFM tập trung.
- Điện toán hiệu năng cao (HPC): Mô phỏng nghiên cứu, mô hình hóa thời tiết, bộ gen yêu cầu điều phối mạng bên ngoài.
- Trung tâm dữ liệu quy mô lớn: Mạng InfiniBand quy mô lớn nơi Bộ quản lý mạng con bên ngoài cung cấp quyền kiểm soát hợp nhất trên hàng trăm bộ chuyển mạch.
- Doanh nghiệp đám mây & Tài chính: Hệ thống giao dịch độ trễ thấp với giám sát tập trung và quản lý chính sách.
- Chính phủ & Giáo dục: Các phòng thí nghiệm quốc gia và trung tâm siêu máy tính của trường đại học yêu cầu các thiết bị quản lý mạng chuyên dụng.

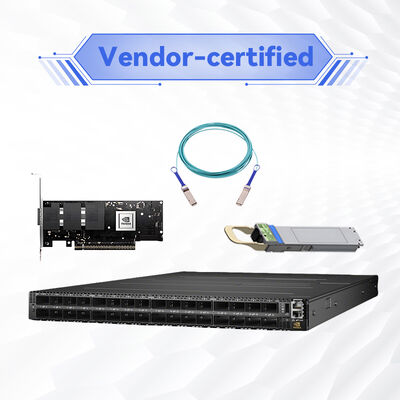

Hoàn toàn tương thích với hệ sinh thái InfiniBand của NVIDIA: bộ điều hợp ConnectX-6/7, cáp LinkX và bộ chuyển mạch dòng Quantum-2. Tương thích ngược với các thiết bị HDR, EDR và FDR. Yêu cầu Bộ quản lý mạng con bên ngoài như NVIDIA UFM (khuyến nghị cho mạng quy mô lớn), OpenSM hoặc SM tuân thủ IB khác chạy trên máy chủ hoặc VM chuyên dụng. Hỗ trợ các bản phân phối Linux chính (RHEL, Ubuntu, Rocky Linux) và Windows Server với trình điều khiển phù hợp.
| Tham số | Thông số kỹ thuật (MQM9790-NS2R) |
|---|---|
| Cổng | 32 đầu nối OSFP hỗ trợ 64 cổng InfiniBand 400Gb/s (NDR) hoặc 128 cổng 200Gb/s |
| Thông lượng tổng hợp | 51,2 Tb/s hai chiều, không chặn |
| Khả năng chuyển tiếp gói tin | Hơn 66,5 tỷ gói tin mỗi giây (BPPS) |
| Loại quản lý | Không được quản lý — yêu cầu Bộ quản lý mạng con bên ngoài (UFM, OpenSM hoặc khác) |
| CPU & Bộ nhớ | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), SSD M.2 16GB |
| Nguồn điện | Dự phòng 1+1, có thể thay nóng, 200-240Vac, 80 Plus Gold, chứng nhận ENERGY STAR |
| Làm mát / Luồng khí | Luồng khí ngược: Từ đầu nối đến nguồn (C2P), các bộ quạt có thể thay nóng |
| Kích thước (Cao x Rộng x Sâu) | 1,7 inch (43,6mm) x 17,0 inch (438mm) x 26,0 inch (660,4mm) |
| Trọng lượng | Khoảng 14,5 kg |
| Nhiệt độ hoạt động | 0°C đến 40°C |
| Độ ẩm (Hoạt động) | 10% đến 85% không ngưng tụ |
| Độ cao | Lên đến 3050m |
| Tuân thủ quy định | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Bảo hành | 1 năm tiêu chuẩn (có tùy chọn gia hạn) |
| Mã bộ phận có thể đặt hàng (OPN) | Mô tả | Hướng luồng khí | Quản lý |
|---|---|---|---|
| MQM9700-NS2F | 64 cổng 400Gb/s, được quản lý | P2C (nguồn đến đầu nối / luồng xuôi) | Bộ quản lý mạng con tích hợp sẵn |
| MQM9700-NS2R | 64 cổng 400Gb/s, được quản lý | C2P (đầu nối đến nguồn / luồng ngược) | Bộ quản lý mạng con tích hợp sẵn |
| MQM9790-NS2F | 64 cổng 400Gb/s, không được quản lý | P2C (luồng xuôi) | Yêu cầu Bộ quản lý mạng con bên ngoài |
| MQM9790-NS2R | 64 cổng 400Gb/s, không được quản lý | C2P (luồng ngược) | Yêu cầu Bộ quản lý mạng con bên ngoài |
Đối với luồng khí C2P (từ đầu nối đến nguồn), không khí lạnh đi vào từ phía đầu nối OSFP và thoát ra qua phía nguồn điện. Vui lòng xác minh bố cục làm mát của trung tâm dữ liệu của bạn trước khi đặt hàng. MQM9790-NS2R là lựa chọn không được quản lý lý tưởng cho các giá đỡ yêu cầu luồng khí ngược.
- Quản lý mạng tập trung: Hoàn hảo cho các triển khai sử dụng NVIDIA UFM, cho phép quản lý một cửa sổ duy nhất trên hàng trăm bộ chuyển mạch.
- Linh hoạt luồng khí ngược: Làm mát C2P phù hợp với cấu hình lối đi nóng/lạnh cụ thể của trung tâm dữ liệu, cải thiện hiệu quả nhiệt.
- Tỷ lệ radix cao nhất trong 1U: 64 cổng 400G giảm thiểu các cấp độ bộ chuyển mạch, giảm độ trễ và đơn giản hóa việc đi dây.
- Hiệu quả chi phí cho mạng quy mô lớn: Loại bỏ các bộ xử lý SM tích hợp sẵn dư thừa khi quản lý bên ngoài đã được triển khai.
- Tiết kiệm năng lượng: Nguồn điện Gold+ và điều khiển quạt thông minh giảm chi phí vận hành.
- Khả năng mở rộng sẵn sàng cho tương lai: Hỗ trợ SHARPv3 và định tuyến thích ứng đảm bảo bảo vệ đầu tư cho các khung AI thế hệ tiếp theo.
Hong Kong Starsurge Group cung cấp hỗ trợ đầu cuối bao gồm tư vấn trước bán hàng, dịch vụ tích hợp và logistics toàn cầu. Đội ngũ kỹ thuật của chúng tôi cung cấp hỗ trợ triển khai, dịch vụ RMA và các tùy chọn bảo hành mở rộng. Đối với đơn đặt hàng số lượng lớn, chúng tôi cung cấp dịch vụ đi dây tùy chỉnh và xác nhận cấu hình. Hỗ trợ đa ngôn ngữ có sẵn cho các khu vực APAC, EMEA và Châu Mỹ.
• Xác minh hướng luồng khí C2P khớp với giá đỡ của bạn: lối đi lạnh phải ở phía đầu nối (OSFP).
• Phải có Bộ quản lý mạng con bên ngoài trên mạng để bộ chuyển mạch hoạt động.
• Chỉ sử dụng các mô-đun quang và cáp được NVIDIA chứng nhận để duy trì tính toàn vẹn tín hiệu và tuân thủ.
• Độ cao hoạt động lên đến 3050m; nhiệt độ không được vượt quá 40°C.
• Một số tính năng UFM nâng cao có thể yêu cầu cấp phép riêng; vui lòng tham khảo đội ngũ bán hàng của Starsurge.
• Các thông số kỹ thuật không được NVIDIA xác nhận công khai được đánh dấu là đã cung cấp — vui lòng xác nhận trước khi đặt hàng.
Được thành lập vào năm 2008, Starsurge là nhà cung cấp phần cứng mạng, dịch vụ CNTT và giải pháp tích hợp hệ thống dựa trên công nghệ. Chúng tôi phục vụ khách hàng chính phủ, y tế, sản xuất, giáo dục, tài chính và doanh nghiệp trên toàn thế giới. Với đội ngũ kỹ thuật và bán hàng giàu kinh nghiệm, Starsurge cung cấp cơ sở hạ tầng mạng tùy chỉnh — bao gồm các giải pháp IoT, phát triển phần mềm tùy chỉnh và logistics toàn cầu. Phương pháp tiếp cận lấy khách hàng làm trung tâm của chúng tôi đảm bảo chất lượng đáng tin cậy, dịch vụ phản hồi nhanh và thiết kế mạng có thể mở rộng. Là đối tác kênh được ủy quyền cho các thương hiệu hàng đầu, chúng tôi kết nối công nghệ tiên tiến với thành công triển khai trong thế giới thực.
Yêu cầu báo giá →• Bộ điều hợp NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• Bộ chuyển mạch NVIDIA Quantum-2 QM9700/9790
• Cáp LinkX OSFP (đồng thụ động lên đến 3m, quang chủ động lên đến 500m)
• Bộ quản lý mạng con bên ngoài: NVIDIA UFM, OpenSM, SM tuân thủ IB khác
• Hệ điều hành: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 với Mellanox WinOF-2
✓ Xác minh hướng luồng khí yêu cầu: C2P (đầu nối đến nguồn) khớp với vị trí lối đi lạnh của giá đỡ của bạn.
✓ Đảm bảo Bộ quản lý mạng con bên ngoài (UFM hoặc OpenSM) đã được triển khai và có thể truy cập trên mạng.
✓ Lập kế hoạch đi dây: 400G OSFP sang OSFP hoặc chia thành 2x200G.
✓ Xác nhận đầu vào nguồn: 200-240Vac với nguồn cấp dự phòng.
✓ Đối với các triển khai quy mô lớn, yêu cầu đánh giá thiết kế cấu trúc liên kết và hỗ trợ tích hợp UFM từ các kỹ sư Starsurge.
- Sách trắng: "Mở rộng quy mô mạng AI với NVIDIA Quantum-2 và UFM" (có sẵn theo yêu cầu)
- Hướng dẫn triển khai: Fat Tree so với DragonFly+ với Dòng QM9700
- Các phương pháp hay nhất về luồng khí: Chọn P2C so với C2P cho làm mát trung tâm dữ liệu
- Danh sách tương thích: Cáp OSFP được NVIDIA chứng nhận cho NDR
